学习向导

概述

本文用于指导开发人员基于现有模型、使用AscendCL（Ascend Computing Language）提供的C语言API库开发深度神经网络应用，用于实现目标识别、图像分类等功能。

通过本文档您可以达成以下目标：

了解AscendCL的功能架构、基本概念以及接口的典型调用流程。
使用AscendCL接口进行应用开发的基本流程和实现方法。
能够基于本文档中的样例，扩展进行其它应用的开发。

具备C/C++语言程序开发能力、对机器学习或深度学习有一定了解的开发者，可以更好地理解本文档。

文档使用建议

如果您是第一次使用本文档，或者还不清楚以下问题时，建议先了解概述，再通过开发基础推理应用、图像/视频数据处理、单算子调用等章节的接口调用流程+示例代码来深入学习。

AscendCL在CANN架构的什么位置？
AscendCL中的Device、Stream、Context是用来做什么的？
使用AscendCL接口开发应用时，包含哪几个基本步骤？

如果您在使用本文档时，已了解使用AscendCL接口开发应用的基本步骤，想进一步学习时，可参照下图的应用开发向导。

AscendCL架构及基本概念

登录昇腾社区官网，单击AscendCL概述获取相应的在线视频课程。

AscendCL是什么？

AscendCL（Ascend Computing Language）是一套用于在昇腾平台上开发深度神经网络应用的C语言API库，提供运行资源管理、内存管理、模型加载与执行、算子加载与执行、媒体数据处理等API，能够实现利用昇腾硬件计算资源、在昇腾CANN平台上进行深度学习推理计算、图形图像预处理、单算子加速计算等能力。简单来说，就是统一的API框架，实现对所有资源的调用。

计算资源层是昇腾AI处理器的硬件算力基础，主要完成神经网络的矩阵相关计算、完成控制算子/标量/向量等通用计算和执行控制功能、完成图像和视频数据的预处理，为深度神经网络计算提供了执行上的保障。

图1 逻辑架构图

AscendCL的应用场****景：

开发应用：用户可以直接调用AscendCL提供的接口开发图片分类应用、目标识别应用等。
供第三方框架调用：用户可以通过第三方框架调用AscendCL接口，以便使用昇腾AI处理器的计算能力。
供第三方开发lib库：用户还可以使用AscendCL封装实现第三方lib库，以便提供昇腾AI处理器的运行管理、资源管理等能力。

AscendCL的优势：

高度抽象：算子编译、加载、执行的API归一，相比每个算子一个API，AscendCL大幅减少API数量，降低复杂度。
向后兼容：AscendCL具备向后兼容，确保软件升级后，基于旧版本编译的程序依然可以在新版本上运行。
零感知芯片：一套AscendCL接口可以实现应用代码统一，多款昇腾AI处理器无差异。

基本概念

表1 概念介绍

概念	描述
同步/异步	本文中提及的同步、异步是站在调用者和执行者的角度，在当前场景下，若在调用接口后不等待Device执行完成再返回，则表示调度是异步的；若在调用接口后需等待Device执行完成再返回，则表示调度是同步的。
进程/线程	本文中提及的进程、线程，若无特别注明，则表示Host上的进程、线程。
Host	Host指与Device相连接的X86服务器、ARM服务器，会利用Device提供的NN（Neural-Network ）计算能力，完成业务。
Device	Device指安装了昇腾AI处理器的硬件设备，利用PCIe接口与Host侧连接，为Host提供NN计算能力。若存在多个Device，多个Device之间的内存资源不能共享。
Context	Context作为一个容器，管理了所有对象（包括Stream、Event、设备内存等）的生命周期。不同Context的Stream、不同Context的Event是完全隔离的，无法建立同步等待关系。 Context分为两种： - 默认Context：调用aclrtSetDevice接口指定用于运算的Device时，系统会自动隐式创建一个默认Context，一个Device对应一个默认Context，默认Context不能通过aclrtDestroyContext接口来释放。 - 显式创建的Context：推荐，在进程或线程中调用aclrtCreateContext接口显式创建一个Context。
Stream	Stream用于维护一些异步操作的执行顺序，确保按照应用程序中的代码调用顺序在Device上执行。基于Stream的kernel执行和数据传输能够实现Host运算操作、Host与Device间的数据传输、Device内的运算并行。 Stream分为两种： - 默认Stream：调用aclrtSetDevice接口指定用于运算的Device时，系统会自动隐式创建一个默认Stream，一个Device对应一个默认Stream，默认Stream不能通过aclrtDestroyStream接口来释放。 - 显式创建的Stream：推荐，在进程或线程中调用aclrtCreateStream接口显式创建一个Stream。
Event	支持调用AscendCL接口同步Stream之间的任务，例如同一个Device上的多个任务。例如，若stream2的任务依赖stream1的任务，想保证stream1中的任务先完成，这时可创建一个Event，并将Event插入到stream1，在执行stream2的任务前，先同步等待Event完成。
AIPP	AIPP（Artificial Intelligence Pre-Processing）用于在AI Core上完成图像预处理，包括色域转换（转换图像格式）、图像归一化（减均值/乘系数）和抠图（指定抠图起始点，抠出神经网络需要大小的图片）等。 AIPP区分为静态AIPP和动态AIPP。您只能选择静态AIPP或动态AIPP方式来处理图片，不能同时配置静态AIPP和动态AIPP两种方式。 - 静态AIPP：模型转换时设置AIPP模式为静态，同时设置AIPP参数，模型生成后，AIPP参数值被保存在离线模型（*.om）中，每次模型推理过程采用固定的AIPP预处理参数（无法修改）。如果使用静态AIPP方式，多Batch情况下共用同一份AIPP参数。 - 动态AIPP：模型转换时设置AIPP模式为动态，每次模型推理前，根据需求，在执行模型前设置动态AIPP参数值，然后在模型执行时可使用不同的AIPP参数。如果使用动态AIPP方式，多Batch可使用不同的AIPP参数。
动态Batch/动态分辨率	在某些场景下，模型每次输入的batch size或分辨率是不固定的，如检测出目标后再执行目标识别网络，由于目标个数不固定导致目标识别网络输入BatchSize不固定。 - 动态Batch：用户执行推理时，其batch size是动态可变的。 - 动态分辨率: 用户执行推理时，每张图片的分辨率H*W是动态可变的。
动态维度（ND格式）	为了支持Transformer等网络在输入格式的维度不确定的场景，需要支持ND格式下任意维度的动态设置。 ND表示支持任意格式，当前维度数N<=4。
通道	在RGB色彩模式下，图像通道就是指单独的红色R、绿色G、蓝色B部分。也就是说，一幅完整的图像，是由红色绿色蓝色三个通道组成的，它们共同作用产生了完整的图像。同样在HSV色系中指的是色调H，饱和度S，亮度V三个通道。
RC模式	以昇腾 AI 处理器的PCIe的工作模式进行区分，如果PCIe工作在主模式，可以扩展外设，则称为RC模式。

Device、Context、Stream之间的关系

图2 Device、Context、Stream之间的关系

Device，用于指定计算设备。
- Device的生命周期源于首次调用aclrtSetDevice接口。
- 每次调用aclrtSetDevice接口，系统会进行引用计数加1；调用aclrtResetdevice接口，系统会进行引用计数减1。
- 当引用计数减为零时，在本进程中Device上的资源不可用。
Context，在Device下，一个Context一定属于一个唯一的Device。
- Context分隐式创建和显式创建。
- 隐式创建的Context（即默认Context），生命周期始于调用aclrtSetDevice接口，终结于调用aclrtResetdevice接口使引用计数为零时。隐式Context只会被创建一次，调用aclrtSetDevice接口重复指定同一个Device，只增加隐式创建的Context的引用计数。
- 显式创建的Context，生命周期始于调用aclrtCreateContext接口，终结于调用aclrtDestroyContext接口。
- 若在某一进程内创建多个Context（Context的数量与Stream相关，Stream数量有限制，请参见aclrtCreateStream），当前线程在同一时刻内只能使用其中一个Context，建议通过aclrtSetCurrentContext接口明确指定当前线程的Context，增加程序的可维护性**。**
- 进程内的Context是共享的，可以通过aclrtSetCurrentContext进行切换。
Stream，是Device上的执行流，在同一个stream中的任务执行严格保序。
- Stream分隐式创建和显式创建。
- 每个Context都会包含一个默认Stream，这个属于隐式创建，隐式创建的stream生命周期同归属的Context。
- 用户可以显式创建stream，显式创建的stream生命周期始于调用aclrtCreateStream，终结于调用aclrtDestroyStream接口。显式创建的stream归属的Context被销毁或生命周期结束后，会影响该stream的使用，虽然此时stream没有被销毁，但不可再用。
Task/Kernel，是Device上真正的任务执行体。

线程、Context、Stream之间的关系

一个用户线程一定会绑定一个Context，所有Device的资源使用或调度，都必须基于Context。
一个线程中当前会有一个唯一的Context在用，Context中已经关联了本线程要使用的Device。

可以通过aclrtSetCurrentContext进行Device的快速切换。示例代码如下，仅供参考，不可以直接拷贝编译运行：

 1 2 3 4 5 6 7 8 9 10 11 12 13 14  … aclrtCreateContext(&ctx1，0); aclrtCreateStream(&s1); aclopExecuteV2(op1,...,s1); aclrtCreateContext(&ctx2,1); /*在当前线程中，创建ctx2后，当前线程对应的Context切换为ctx2，将后续的计算任务切换到Device 1上执行 */ aclrtCreateStream(&s2); aclopExecuteV2(op2,...,s2); aclrtSetCurrentContext(ctx1); /*在当前线程中，通过Context切换，将后续的计算任务切换到Device 0上执行 */ aclopExecuteV2(op3,...,s1); …

一个线程中可以创建多个Stream，不同的Stream上计算任务是可以并行执行；多线程场景下，推荐每个线程创建一个Stream，线程之间的Stream在Device上相互独立，每个Stream内部的任务是按照Stream下发的顺序执行。
多线程的调度依赖于运行应用的操作系统调度，多Stream在Device侧的调度，由Device上调度组件进行调度。

一个进程内多个线程间的Context迁移

一个进程中可以创建多个Context，但一个线程同一时刻只能使用一个Context。
线程中创建的多个Context，线程缺省使用最后一次创建的Context。
进程内创建的多个Context，可以通过aclrtSetCurrentContext设置当前需要使用的Context。

图3 接口调用流程

默认Context和默认Stream的使用场景

Device上执行操作下发前，必须有Context和Stream，这个Context、Stream可以显式创建，也可以隐式创建。隐式创建的Context、Stream就是默认Context、默认Stream。

默认Stream作为接口入参时，直接传NULL。
默认Context不允许用户执行aclrtGetCurrentContext或aclrtSetCurrentContext操作，也不允许执行aclrtDestroyContext操作。
默认Context、默认Stream一般适用于简单应用，用户仅仅需要一个Device的计算场景下。多线程应用程序建议全部使用显式创建的Context和Stream。

示例代码如下，仅供参考，不可以直接拷贝编译运行：

 1 2 3 4 5 6 7 8 9 10 11 12 13  … aclInit(...); aclrtSetDevice(0); /*已经创建了一个default ctx，在default ctx中创建了一个default stream，并且在当前线程可用*/ … aclopExecuteV2(op1,...,NULL); //最后一个NULL表示在default stream上执行算子op1 aclopExecuteV2(op2,...,NULL); //最后一个NULL表示在default stream上执行算子op2 aclrtSynchronizeStream(NULL); /*等待计算任务全部完成（op1、op2执行结束），用户根据需要获取计算任务的输出结果*/ … aclrtResetDevice(0); //释放计算设备0，对应的default ctx及default stream生命周期也终止。

多线程、多stream的性能说明

线程调度依赖运行的操作系统，Stream上下发了任务后，Stream的调度由Device的调度单元调度，但如果一个进程内的多Stream上的任务在Device存在资源争抢的时候，性能可能会比单Stream低。
当前昇腾AI处理器有不同的执行部件，如AI Core、AI CPU、Vector Core等，对应使用不同执行部件的任务，建议多Stream的创建按照算子执行引擎划分。
单线程多Stream与多线程多Stream（一个进程中可以包含多个线程，每个线程中一个Stream）性能上哪个更优，具体取决于应用本身的逻辑实现，一般来说前者性能略好，原因是相对后者，应用层少了线程调度开销。

父主题： AscendCL概述

AscendCL接口调用流程

接口调用流程

调用AscendCL接口，可开发包含模型推理、媒体数据处理、单算子调用等功能的应用，这些功能可以独立存在，也可以组合存在。下图给出了使用AscendCL接口开发AI应用的整体接口调用流程。

图1 接口调用流程图

上图根据应用开发中的典型功能抽象出主要的接口调用流程，例如，如果模型对输入图片的宽高要求与用户提供的源图不一致，则需要媒体数据处理，将源图裁剪成符合模型的要求；如果需要实现模型推理的功能，则需要先加载模型，模型推理结束后，则需要卸载模型；如果模型推理后，需要从推理结果中查找最大置信度的类别标识对图片分类，则需要数据后处理。

AscendCL初始化。

调用aclInit接口实现初始化AscendCL。
运行管理资源申请。

依次申请运行管理资源：Device、Context、Stream。

具体流程，请参见运行管理资源申请与释放。
模型推理/单算子调用/媒体数据处理。
- 模型推理
  1. 模型加载：模型推理前，需要先将对应的模型加载到系统中。

    接口调用流程，请参见模型加载。

    但加载模型前，必须要有适配昇腾AI处理器的离线模型，需提前构建模型，请参见模型构建。
  2. （可选）媒体数据处理：可实现JPEG图片解码、视频解码、抠图/图片缩放/格式转换、JPEG图片编码等功能。

    接口调用流程，请参见媒体数据处理（含图像/视频等）
  3. 模型执行：使用模型实现图片分类、目标识别等功能。

    接口调用流程，请参见模型执行。
  4. （可选）数据后处理：处理模型推理的结果，此处根据用户的实际需求来处理推理结果，例如用户可以将获取到的推理结果写入文件、从推理结果中找到每张图片最大置信度的类别标识等。
  5. 模型卸载：调用aclmdlUnload接口卸载模型。
- 单算子调用

  如果AI应用中不仅仅包括模型推理，还有数学运算（例如BLAS基础线性代数运算）、数据类型转换等功能，也想使用昇腾的算力，直接通过AscendCL接口加载并执行单个算子，省去模型构建、训练的过程，相对轻量级，又可以使用昇腾的算力。另外，自定义的算子，也可以通过单算子调用的方式来验证算子的功能。

  算子调用的接口调用流程，请参见单算子调用流程。
运行管理资源释放。

所有数据处理都结束后，需要依次释放运行管理资源：Stream、Context、Device。

接口调用流程，请参见运行管理资源申请与释放。
AscendCL去初始化。

调用aclFinalize接口实现AscendCL去初始化。

:::note 说明在应用开发过程中，各环节都涉及内存的申请与释放、数据传输（通过内存复制实现）、数据类型的创建与销毁，因此未在图中一一标识，关于内存申请与释放、内存复制的接口请参见内存管理，数据类型的创建与销毁的接口请参见数据类型及其操作接口。 :::

调用接口依赖的头文件和库文件说明

您需要根据实际使用的接口来include依赖的文件，AscendCL中各头文件的用途如下表所示。

AscendCL头文件在“CANN软件安装后文件存储路径/include/”目录下，AscendCL库文件在“CANN软件安装后文件存储路径/lib64/”目录下。

备注

须知

编译基于AscendCL接口的代码逻辑时，请按照include的头文件依赖对应的库文件，如果引用多余的so文件（例如libascendcl.a），可能导致版本功能异常或后续版本升级时存在兼容性问题。

表1 头文件列表

定义接口的头文件	用途	对应的库文件
acl/acl_base.h	用于定义基本的数据类型（例如aclDataBuffer、aclTensorDesc等）及其操作接口、枚举值（例如aclFormat）、日志管理接口等。	libascendcl.so
acl/acl.h	该头文件中已包含acl/acl_mdl.h、acl/acl_rt.h、acl/acl_op.h。包含acl.h文件后，可以引用初始化/去初始化、Device管理、算力Group查询与设置、Context管理、Stream管理、同步等待、内存管理、模型加载与执行、算子编译（不包括aclopCompile接口）、算子加载与执行（不包括aclopCompileAndExecute接口）等接口。	libascendcl.so
acl/acl_prof.h	用于定义Profiling配置的接口。	libmsprofiler.so （说明：为了兼容旧版本，旧版本中支持使用libascendcl.so，但后续版本这种方式会废弃，建议使用libmsprofiler.so，防止后续版本出现兼容性问题。）
acl/ops/acl_cblas.h	用于定义CBLAS接口。	libacl_cblas.so
acl/ops/acl_dvpp.h	用于定义媒体数据处理V1版本的接口。	libacl_dvpp.so
acl/ops/acl_fv.h	用于定义特征向量检索的接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。	libacl_retr.so
acl/acl_op_compiler.h	用于定义aclopCompile、aclopCompileAndExecute、aclSetCompileopt等算子在线编译相关的接口、数据类型、枚举值等。	libacl_op_compiler.so
acl/acl_tdt.h	用于定义Tensor数据传输接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。	libacl_tdt_channel.so
acl/acl_tdt_queue.h	用于定义共享队列管理、共享Buffer管理接口。	libacl_tdt_queue.so
acl/dvpp/hi_dvpp.h	用于定义媒体数据处理V2版本的接口。	libacl_dvpp_mpi.so
acl/media目录下： hi_mpi_vi.h hi_common_vi.h hi_common_dis.h hi_common_gdc.h hi_media_common.h hi_media_type.h hi_mpi_sys.h	用于定义VI（Vedio Input）视频数据获取功能的接口。	libacl_vi_mpi.so libacl_dvpp_mpi.so
acl/media目录下： hi_mpi_isp.h hi_common_isp.h hi_common_3a.h hi_mpi_ae.h hi_common_ae.h hi_mpi_awb.h hi_common_awb.h hi_common_sns.h hi_media_common.h hi_media_type.h hi_mpi_sys.h	用于定义ISP（Image Signal Processing）系统控制功能的接口。	libacl_isp_ae_mpi.so libacl_isp_awb_mpi.so libacl_isp_mpi.so libacl_dvpp_mpi.so
acl/media目录下： hi_mpi_vpss.h hi_media_common.h hi_media_type.h hi_mpi_sys.h	用于定义VPSS（Video Process Sub-System）图像处理功能的接口。	libacl_vpss_mpi.so libacl_dvpp_mpi.so
acl/media/hi_mipi_rx.h	用于定义MIPI Rx ioctl命令字。	-
acl/media目录下： hi_mpi_audio.h hi_common_aio.h	用于定义频输入、音频输出功能的接口。	libacl_audio_mpi.so
acl/media/hi_acodec.h	用于定义音量调整的命令字。	-
acl/media目录下： hi_common_vo.h hi_mpi_vo.h	用于定义视频输出接口。	libacl_vo_mpi.so
acl/media/hi_mpi_hdmi.h	用于定义对接外设的HDMI接口。	libacl_hdmi_mpi.so
acl/media/hi_mpi_tde.h	用于定义TDE图形绘制接口。	libacl_tde_mpi.so
acl/media/hifb.h	用于定义叠加图形层管理接口。	-
aclnn/acl_meta.h	用于定义依赖的AscendCL meta接口，通过这些元接口可构建不同数据结构，如aclTensor、aclScalar、aclIntArray等。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。	libnnopbase.so
aclnn/aclnn_base.h	用于定义NN类算子公共的base接口，即aclnnInit和aclnnFinalize。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。	libnnopbase.so
aclnnop/aclnn_.h （表示具体的算子名称）（说明：为兼容旧版本，旧版本NN类算子头文件路径是aclnnop/level2/aclnn_.h，但后续版本该路径会废弃，建议使用新路径aclnnop/aclnn_.h，防止后续版本出现兼容性问题。）	用于定义NN类算子的功能接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。	libopapi.so
acldvppop/acldvpp_base.h acldvppop/acldvpp_op_api.h	用于定义DVPP媒体数据处理类算子的功能接口。 Atlas 200/500 A2推理产品，不支持引用该头文件中的接口。	libacl_dvpp_op.so

父主题： AscendCL概述

推理应用开发视频课程

通过在线视频课程学习该功能，请参见AscendCL模型推理基础功能。

父主题： 基础推理应用

推理应用开发流程

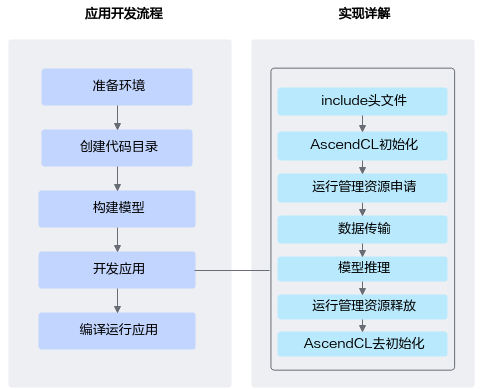

图1 开发流程

准备环境。

创建代码目录。

在开发应用前，您需要先创建目录，存放代码文件、编译脚本、测试图片数据、模型文件等。

如下仅是示例，供参考：

├App名称
├── model                 // 该目录下存放模型文件
│   ├── xxxxxx

├── data
│   ├── xxx.jpg          // 测试数据

├── inc                   // 该目录下存放声明函数的头文件
│   ├── xxx.h

├── out                   // 该目录下存放输出结果

├── src
│   ├── xxx.json         // 系统初始化的配置文件
│   ├── CMakeLists.txt   // 编译脚本
│   ├── xxx.cpp          // 实现文件

构建模型。

模型推理场景下，必须要有适配昇腾AI处理器的离线模型（*.om文件），请参见模型构建。
开发应****用。
1. AscendCL初始化，请参见AscendCL初始化与去初始化。

  使用AscendCL接口开发应用时，必须先调用aclInit接口进行AscendCL初始化，否则可能会导致后续系统内部资源初始化出错，进而导致其它业务异常。
2. 运行管理资源申请，请参见运行管理资源申请与释放。
3. 数据传输，请参见数据传输。
4. 执行模型推理。请参见模型推理。

  若需要处理模型推理的结果，还需要进行数据后处理，例如对于图片分类应用，通过数据后处理从推理结果中查找最大置信度的类别标识。

  模型推理结束后，需及时释放推理相关资源。
5. 所有数据处理结束后，需及时释放运行管理资源，请参见运行管理资源申请与释放。
6. 执行AscendCL去初始化，请参见AscendCL初始化与去初始化。
编译运行应用，包括编译代码、运行应用，请参见应用调试。

父主题： 基础推理应用
