hi_isp_pub_attr

hi_isp_sensor_exp_func

说明

定义sensor回调函数结构体。

定义

typedef struct {
hi_void (*pfn_cmos_sensor_init)(hi_vi_pipe vi_pipe);
hi_void (*pfn_cmos_sensor_exit)(hi_vi_pipe vi_pipe);
hi_void (*pfn_cmos_sensor_global_init)(hi_vi_pipe vi_pipe);
hi_s32 (*pfn_cmos_set_image_mode)(hi_vi_pipe vi_pipe, hi_isp_cmos_sensor_image_mode *sensor_image_mode);
hi_s32 (*pfn_cmos_set_wdr_mode)(hi_vi_pipe vi_pipe, hi_u8 mode);
hi_s32 (*pfn_cmos_get_isp_default)(hi_vi_pipe vi_pipe, hi_isp_cmos_default *def);
hi_s32 (*pfn_cmos_get_isp_black_level)(hi_vi_pipe vi_pipe, hi_isp_cmos_black_level *black_level);
hi_s32 (*pfn_cmos_get_sns_reg_info)(hi_vi_pipe vi_pipe, hi_isp_sns_regs_info *sns_regs_info);
hi_void (*pfn_cmos_set_pixel_detect)(hi_vi_pipe vi_pipe, hi_bool enable);
hi_void (*pfn_cmos_notify_event)(hi_vi_pipe vi_pipe, hi_u32 event_id, hi_void *value);
} hi_isp_sensor_exp_func;

成员

成员名称描述
pfn_cmos_sensor_init初始化sensor的回调函数指针。
pfn_cmos_sensor_exitsensor的回调退出函数指针。
pfn_cmos_sensor_global_init初始化全局变量的回调函数指针。
pfn_cmos_set_image_mode设置分辨率和帧率切换的回调函数指针。 返回值0表示sensor模式发生改变,ISP会调用pfn_cmos_sensor_init 重新配置sensor; 返回值-2表示sensor模式没有变化,ISP不会重新配置sensor。
pfn_cmos_set_wdr_mode设置wdr模式的回调函数指针。
pfn_cmos_get_isp_default获取ISP基础算法的初始值的回调函数指针。
pfn_cmos_get_isp_black_level获取sensor的黑电平值的回调函数指针,支持根据sensor增益动态调整黑电平值。若此处动态调整黑电平值,则外部只能通过接口hi_mpi_isp_set_black_level_attr的手动模式设置黑电平。
pfn_cmos_get_sns_reg_info获取sensor寄存器信息的回调函数指针,用于实现内核态配置AE信息。
pfn_cmos_set_pixel_detect设置坏点校正开关的回调函数指针。
pfn_cmos_notify_event通知模组驱动特殊事件,如休眠后唤醒事件,便于模组做部分逻辑处理。
- event_id:必须为0,只支持1个事件,即休眠唤醒事件。
- value:必须为null,预留字段。

注意事项

  • pfn_cmos_sensor_init, pfn_cmos_get_isp_default, pfn_cmos_get_isp_black_level, pfn_cmos_set_pixel_detect 和 pfn_cmos_get_sns_reg_info 必须赋值,其他回调函数指针如果不需要赋值,应置为 NULL。例如有的 sensor 不支持切换分辨率, 那么 pfn_cmos_set_image_mode 需要置为 NULL。
  • 不支持切换AWB增益配置位置。

父主题: ISP系统控制及3A算法注册

hi_isp_sensor_register

说明

定义sensor注册结构体。

定义

typedef struct {
hi_isp_sensor_exp_func sns_exp;
} hi_isp_sensor_register;

成员

成员名称描述
sns_expSensor注册的回调函数结构体。

父主题: ISP系统控制及3A算法注册

hi_isp_bayer_format

说明

定义输入Bayer图像数据格式。

定义

typedef enum {
HI_ISP_BAYER_RGGB = 0,
HI_ISP_BAYER_GRBG = 1,
HI_ISP_BAYER_GBRG = 2,
HI_ISP_BAYER_BGGR = 3,
HI_ISP_BAYER_BUTT
} hi_isp_bayer_format;

成员

成员名称描述
HI_ISP_BAYER_RGGBRGGB排列方式。
HI_ISP_BAYER_GRBGGRGB排列方式。
HI_ISP_BAYER_GBRGGBRG排列方式。
HI_ISP_BAYER_BGGRBGGR排列方式。

父主题: ISP系统控制及3A算法注册

hi_isp_pub_attr

说明

定义 ISP 公共属性。

定义

typedef struct {
hi_rect wnd_rect;
hi_size sns_size;
hi_float frame_rate;
hi_isp_bayer_format bayer_format;
hi_wdr_mode wdr_mode;
hi_u8 sns_mode;
} hi_isp_pub_attr;

成员

成员名称描述
wnd_rect裁剪窗口起始位置和图像宽高,必须设置为与vi pipe属性中的size保持一致,且不能比所绑定的dev属性中的宽高大,如果配置不符,会导致出图异常。
- wnd_rect中设置的水平方向起始位置与图像宽度之和应小于sensor输出的图像宽度。
- wnd_rect中设置的垂直方向起始位置与图像高度之和应小于sensor输出的图像高度,由于无法检测sensor实际输出的宽高,当不满足该条件时会返回不报错。
sns_sizeSensor输出的图像宽高。 宽或高的取值范围:[120, 16384]。 设置sns_size时,需与对应的sensor采集属性值保持一致。
frame_rate输入图像帧率,取值范围为(0.00, 65535.00]。
bayer_formatBayer数据格式。
wdr_modeWDR模式选择。
sns_mode用于进行Sensor初始化序列的选择,在分辨率和帧率相同时,配置不同的sns_mode对应不同的初始化序列;其他情况,sns_mode默认配置为0,可通过sns_size和frame_rate进行初始化序列的选择。

父主题: ISP系统控制及3A算法注册

hi_isp_frame_info

说明

定义 ISP 实时信息。

定义

typedef struct {
hi_u32 iso;
hi_u32 exposure_time;
hi_u32 isp_dgain;
hi_u32 again;
hi_u32 dgain;
hi_u32 ratio[3];
hi_u32 isp_nr_strength;
hi_u32 f_number;
hi_u32 sensor_id;
hi_u32 sensor_mode;
hi_u32 hmax_times;
hi_u32 vmax;
hi_u32 vc_num;
hi_u64 fsync_timestamp;
hi_u64 fs_timestamp;
hi_u64 fe_timestamp;
hi_u64 pe_timestamp;
hi_s64 motion_filter[9];
hi_u32 reserved[10];
} hi_isp_frame_info;

成员

成员名称描述
iso当前sensor模拟增益*sensor数字增益*ISP数字增益*100。仅作PQ调测参考使用。
exposure_time曝光时间,单位是微秒(us)。仅作PQ调测参考使用。
isp_dgainISP数字增益。仅作PQ调测参考使用。
againSensor的模拟增益。仅作PQ调测参考使用。
dgainSensor的数字增益。仅作PQ调测参考使用。
ratio多帧合成WDR相邻2帧默认曝光比。仅作PQ调测参考使用。
isp_nr_strengthISP的NR强度。当前未支持,默认值为0。
f_number当前使用的镜头的F值。仅作PQ调测参考使用。
sensor_id当前使用的sensorID。仅作PQ调测参考使用。
sensor_mode当前使用的sensor序列模式。仅作PQ调测参考使用。
hmax_times当前使用的sensor对应读出一行的时间,单位是纳秒(ns)。仅作PQ调测参考使用。
vmaxsensor每帧实际生效的总行数,单位是行。仅作PQ调测参考使用。
vc_num当前未支持,默认值为0。当前未支持,默认值为0。
fsync_timestamp发出fsync曝光同步信号的时间。
fs_timestamp收到sensor模组FrameStart信号的时间,仅做参考,会受CPU负载以及调度而存在误差。
fe_timestamp收到sensor模组FrameEnd信号的时间,仅做参考,会受CPU负载以及调度而存在误差。
pe_timestampISP处理完成后输出图像的时间,仅做维测参考使用。
motion_filter数字防抖的3*3仿射变换矩阵,15bit 小数精度。该值无需用户设置,是开启数字防抖后自动生成的值。 用户不能直接使用该矩阵作为仿射变化矩阵,完成以下步骤后可得到仿射变换矩阵: (1)转换为浮点类型做归一化处理 (2)求m1的逆矩阵,最终得到m2矩阵,m2矩阵可与图像直接进行运算 (3)m2矩阵与输入图像进行相乘可得到校正后的图像
reserved预留字段,默认输出为0。

父主题: ISP系统控制及3A算法注册

hi_slave_dev

说明

定义从信号设备号。

定义

typedef hi_s32 hi_slave_dev;

父主题: ISP系统控制及3A算法注册

hi_isp_slave_sns_sync

说明

定义从模式 sensor 同步信号配置。

定义

typedef struct {
union {
struct {
hi_u32 bit16_reserved : 16;
hi_u32 bit_h_inv : 1;
hi_u32 bit_v_inv : 1;
hi_u32 bit12_reserved : 12;
hi_u32 bit_h_enable : 1;
hi_u32 bit_v_enable : 1;
} bits;
hi_u32 bytes;
} cfg;
hi_u32 vs_time;
hi_u32 hs_time;
hi_u32 vs_cyc;
hi_u32 hs_cyc;
hi_u32 hs_dly_cyc;
hi_u32 slave_mode_time;
} hi_isp_slave_sns_sync;

成员

成员名称描述
bit16_reserved保留字段。
bit_h_invXHS极性配置。
- 0:正极;
- 1 :负极。
bit_v_invXVS极性配置。
- 0:正极;
- 1 :负极。
bit12_reserved保留字段。
bit_h_enableXHS输出使能。
bit_v_enableXVS输出使能。
vs_timeXVS信号周期,单位:sensor输入时钟周期。
hs_timeXHS信号周期,单位:sensor输入时钟周期。
vs_cycXVS有效电平宽度,单位:sensor输入时钟周期。
hs_cycXHS有效电平宽度,单位:sensor 输入时钟周期。
hs_dly_cycXHS脉冲输出相对XVS脉冲的延迟周期配置,单位:sensor输入时钟周期。
slave_mode_timeSensor从模式时序配置选择寄存器:
- 0:选择SENSOR0 timing配置;
- 1:选择SENSOR1 timing配置;
- 2:选择SENSOR2 timing配置;
- 3:选择SENSOR3 timing配置。

注意事项

如图 2-4~图 2-6 所示,说明了同步信号发生模块配置参数的含义。

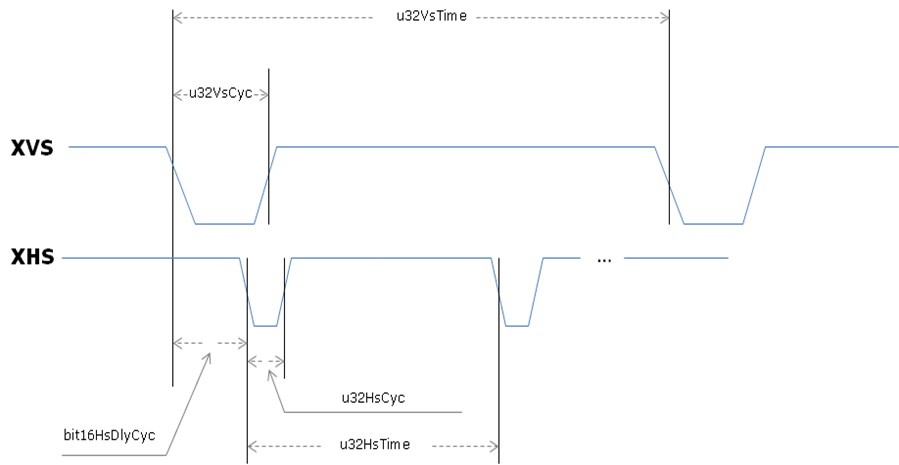

图2-4 同步信号配置时序图

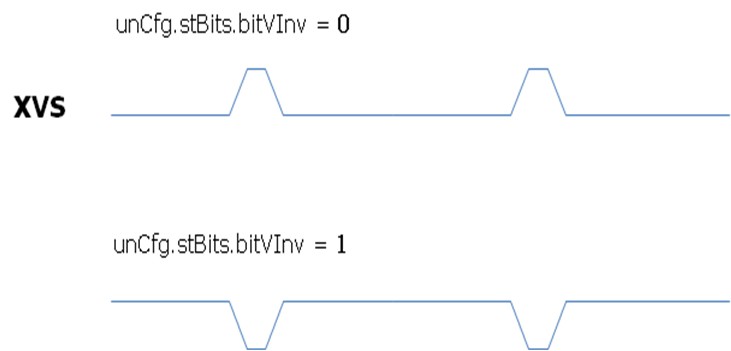

图2-5 同步信号极性翻转

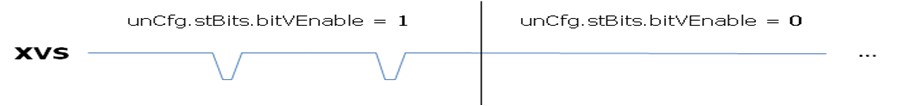

图2-6 同步信号使能

父主题: ISP系统控制及3A算法注册
