约束说明
函数：dvpp_get_border_config_right
| C函数原型 | uint32_t acldvppGetBorderConfigRight(const acldvppBorderConfig *borderConfig) |
|---|---|
| Python函数 | right = acl.media.dvpp_get_border_config_right**(border_config)** |
| 函数功能 | 获取边界填充配置参数。同步接口。 |
| 输入说明 | border_config：表示边界填充配置数据。需先调用acl.media.dvpp_create_border_config接口获取边界填充数据。 |
| 返回值说明 | right：图像右方填充的像素数。 |
| 约束说明 | 无 |
父主题： common
功能说明
功能说明
VPC（Vision Preprocessing Core）各功能的介绍、各版本的功能支持度如下表所示。
| 功能 | 描述 | Atlas 200/500 A2推理产品 |
|---|---|---|
| 抠图 | 从输入图片中抠出需要用的图片区域，支持一图多框和多图多框。 | √ |
| 缩放 | - 针对不同分辨率的图像，支持8K缩放、非8K缩放。 - 支持单图裁剪缩放（支持非压缩格式）、一图多框裁剪缩放（支持非压缩格式）。 - 其它缩放方式，如：原图缩放、等比例缩放（缩放前后图片的宽高比例相同）。 | √ |
| 叠加 | 从输入图片中抠出来的图，对抠出的图进行缩放后，放在用户输出图片的指定区域，输出图片可以是空白图片（由用户申请的空输出内存产生的），也可以是已有图片（由用户申请输出内存后将已有图片读入输出内存），只有当输出图片是已有图片时，才表示叠加。 | √ |
| 拼接 | 从输入图片中抠多张图片，对抠出的图进行缩放后，放到输出图片的指定区域。 | √ |
| 图像金字塔 | 对原图进行多次高斯滤波之后向下采样产生不同尺寸的图像。 | x |
| 直方图统计 | 统计图像每个通道（RGB/YUV）的像素值分布。 | √ |
| 色彩重映射 | 根据配置信息将图片从原图映射为另一张图。 | √ |
| 边界填充 | 对图像进行边界填充。 | √ |
| 格式转换 | 支持RGB格式、YUV格式之间的格式转换。 | √ |
| 图像灰度化 | 将彩色图像转化为灰度图像。需注意，输入为灰度图像、输出只能为灰度图像。 | √ 实现图像灰度化的操作是输出YUV400格式的输出图片 |
功能示意图(Atlas 200/500 A2推理产品)

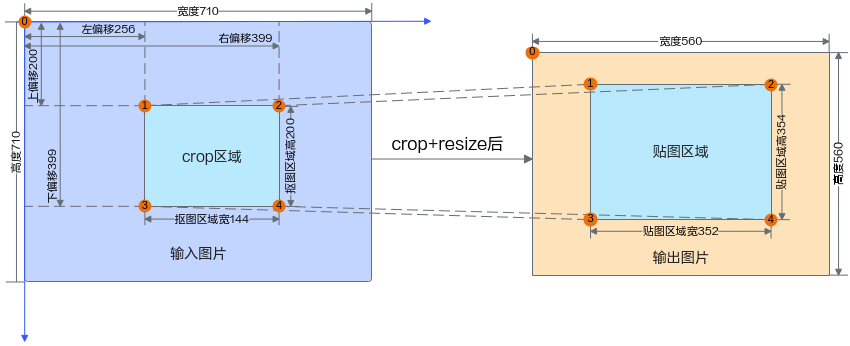

图1 VPC功能示意图（抠图+缩放+叠加）

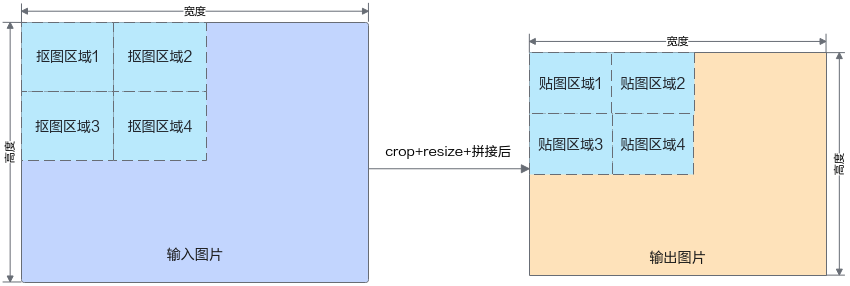

图2 VPC功能示意图（拼接）

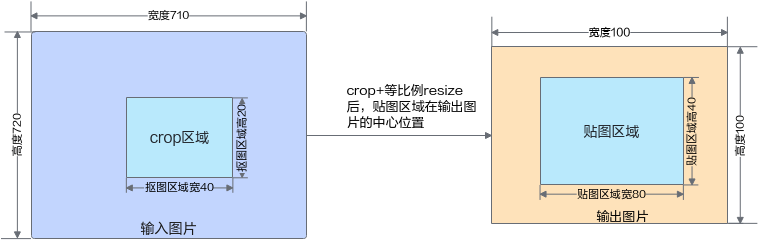

图3 等比例缩放（贴图区域在输出图片的中心位置），即缩放前后图片的宽高比例相同
参考说明

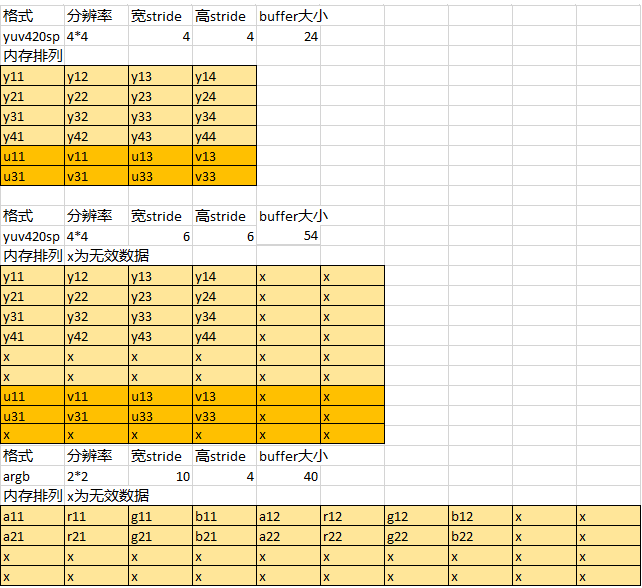

RGB、YUV格式图像的各分量排布示意图。示例：SP图像以YUV420SP为例，Packed和RGB图像以ARGB图像为例。
父主题： VPC功能
约束说明
本节中8K、非8K的概念如下：
图片分辨率约束
-
输入图片分辨率，支持如下分辨率的输入图片。
10*6~8192*8192
在调用接口实现VPC功能时，各接口对分辨率的要求可能不同，请参见VPC功能下各接口的说明。其中，当输入图片格式为YUV440SP、YUV440P时，输入图片的宽最大值为4096。
-
输出图片分辨率
版本 分辨率范围 Atlas 200/500 A2推理产品 10*6~4096*8192
图片格式、宽高对齐、内存约束
VPC在处理图片时，需调用acl.media.dvpp_malloc接口申请Device上的输入、输出内存，调用acl.media.dvpp_free接口释放输入、输出内存，这部分内存的生命周期由用户自行管理。
Atlas 200/500 A2推理产品，在8K场景下，输入图片格式支持如下格式：
- YUV400 8bit
- YUV420SP NV12 8bit、YUV420SP NV21 8bit
- YUV422SP 8bit、YVU422SP 8bit
- YUV444SP 8bit、YVU444SP 8bit
- YUV422P YUYV 8bit、YUV422P UYVY 8bit、YUV422P YVYU 8bit、YUV422P VYUY 8bit
:::note 说明 在调用接口实现VPC功能时：
- 图片格式的定义请参见acldvppPixelFormat，宽stride、高stride、8K等概念请参见基本概念。
- Atlas 200/500 A2推理产品，宽stride最小10、最大16384（16384=4096*4，宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）；高stride最小6、最大16384。 :::
表1 输入图片格式、宽高对齐、内存大小约束
版本 | 输入图片格式 | 输入图片宽、高对齐要求 | 输入图片宽stride、高stride、内存大小要求 Atlas 200/500 A2推理产品 |
|---|---|---|---|
通用格式，各版本都支持 | YUV400 8bit | 无对齐要求 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride |
YUV420SP NV12 8bit | 宽2对齐 高2对齐 | 宽stride无对齐要求，与宽相同即可。 高stride为高2对齐后的值。 内存大小（单位Byte）= 宽stride * 高stride * 3/2 | |
YUV420SP NV21 8bit | |||
YUV422SP 8bit | 宽2对齐 高无对齐要求 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 2 | |
YVU422SP 8bit | |||
YUV444SP 8bit | 无对齐要求 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 3 | |
YVU444SP 8bit | |||
YUV422Packed YUYV 8bit | 宽2对齐 高无对齐要求 | 宽stride为宽乘以2的值。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride | |
YUV422Packed UYVY 8bit | |||
YUV422Packed YVYU 8bit | |||
YUV422Packed VYUY 8bit | |||
YUV444Packed 8bit | 无对齐要求 | 宽stride为宽乘以3的值。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride | |
RGB888 | |||
BGR888 | |||
ARGB8888 | 无对齐要求 | 宽stride为宽乘以4的。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride | |
ABGR8888 | |||
RGBA8888 | |||
BGRA8888 | |||
该部分格式仅以下版本支持： Atlas 200/500 A2推理产品 | YUV440SP 8bit | 宽无对齐要求 高2对齐 | 宽stride无对齐要求，与宽相同即可。 高stride为高2对齐后的值。 内存大小（单位Byte）= 宽stride * 高stride * 2 |
YVU440SP 8bit | |||
该部分格式仅以下版本支持： Atlas 200/500 A2推理产品 | YVU420Planar | 宽2对齐，高2对齐 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 3/2 |
YUV420Planar | |||
YVU422Planar | 无对齐要求 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 2 | |
YUV422Planar | |||
YVU444Planar | 无对齐要求 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 3 | |
YUV444Planar | |||
YVU444Packed 8bit | 无对齐要求 | 宽stride无对齐要求，宽stride为宽乘以3的值。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride | |
YUV440Planar | 宽无对齐要求，但宽≤4096 高2对齐 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 2 | |
YVU440Planar | |||
RGB888Planar | 无对齐要求 | 宽stride无对齐要求，与宽相同即可。 高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 3 | |
BGR888Planar |
表2 输出图片格式、宽高对齐、内存大小约束
版本 | 输出图片格式 | 输出图片宽、高对齐要求 | 输出图片宽stride、高stride、内存大小要求 Atlas 200/500 A2推理产品 |
|---|---|---|---|
通用格式，各版本都支持 | YUV420SP NV12 8bit | 宽2对齐 高2对齐 | 宽stride无对齐要求，与宽相同即可。 高stride为高2对齐后的值。 内存大小（单位Byte）= 宽stride * 高stride * 3/2 |
YUV420SP NV21 8bit | |||
该部分格式仅以下版本支持： Atlas 200/500 A2推理产品 | YUV400 8bit | 无对齐要求 | 宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride |
YUV422SP 8bit | 宽2对齐 高无对齐要求 | 宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 2 | |
YVU422SP 8bit | |||
YUV444Packed 8bit | 无对齐要求 | 宽stride为宽乘以3的值；高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride | |
RGB888 | |||
BGR888 | |||
ARGB8888 | 无对齐要求 | 宽stride为宽乘以4的值；高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride | |
ABGR8888 | |||
RGBA8888 | |||
BGRA8888 | |||
该部分格式仅以下版本支持： Atlas 200/500 A2推理产品 | YVU444Packed | 无对齐要求 | 宽stride为宽乘以3的值；高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride |
RGB888Planar BGR888Planar | 无对齐要求 | 宽stride无对齐要求，与宽相同即可；高stride无对齐要求，与高相同即可。 内存大小（单位Byte）= 宽stride * 高stride * 3 |
抠图、贴图约束
-
抠图区域不超出输入图片区域。
-
贴图区域不超出输出图片区域，最大贴图个数256个。
-
抠图、贴图区域的奇数、偶数限制为：
抠图起始坐标无奇数、偶数限制；当输出图片格式为YUV420时，贴图区奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数；当输出图片格式为YUV422时，贴图区奇数、偶数限制为：左偏移为偶数、右偏移为奇数。
YUV格式图像下采样约束
VPC在处理图片时，会根据输入或输出图片格式，将输入图片格式转换为YUV444或RGB用于内部处理，YUV444或RGB没有宽高奇偶数的限制，但当输出图片格式为YUV420SP或YUV422SP格式时，会进行下采样处理，由于YUV420SP或YUV422SP格式本身的数据排布导致宽高存在奇偶数限制，因此输出图片的边缘可能存在异常数据。
图1 异常效果图片举例
出现异常数据的根因在于，在计算过程中，出现输出图片位置处于奇数起始点时，此时YUV444格式的图片是正确的，但是下采样到YUV420SP格式时，由于奇数行和偶数行是共用同一个uv的，导致图片起始行的Y与上一行的UV组成新的像素，产生异常数据。
父主题： VPC功能
性能指标说明
性能指标说明
单个Device场景下的性能指标参考如下（1路对应一个通道，一个通道对应一个线程，或者n路对应一个通道，一个通道对应n个线程）：
| 场景举例 | 总帧率 |
|---|---|
| - 输入图片分辨率：1080p（1920*1080） - 输出图片分辨率：1080p（1920*1080） - 输入/输出图片格式：YUV420SP - n路（n<2） | n*800fps |
| - 输入图片分辨率：1080p（1920*1080） - 输出图片分辨率：1080p（1920*1080） - 输入/输出图片格式：YUV420SP - n路（n≥2） | 1600fps |
| - 输入图片分辨率：4K图像（3840*2160） - 输出图片分辨率：4K图像（3840*2160） - 输入/输出图片格式：YUV420SP - n路（n<2） | n*200fps |
| - 输入图片分辨率：4K图像（3840*2160） - 输出图片分辨率：4K图像（3840*2160） - 输入/输出图片格式：YUV420SP - n路（n≥2） | 400fps |
| - 输入图片分辨率：8K图像（7680*4320） - 输出图片分辨率：4K图像（3840*2160） - 输入/输出图片格式：YUV420SP - n路（n<2） | n*100fps |
| - 输入图片分辨率：8K图像（7680*4320） - 输出图片分辨率：4K图像（3840*2160） - 输入/输出图片格式：YUV420SP - n路（n≥2） | 200fps |
:::note 说明 调用VPC批处理接口（接口命名中包含batch，例如acl.media.dvpp_vpc_batch_crop_async接口）时，由于图像处理单元DVPP（Digital Video Pre-Processing）内部多个VPC硬件单元会并行处理图片任务，因此单路就可以达到最大总帧率。 :::
父主题： VPC功能
函数：dvpp_vpc_resize_async
| C函数原型 | aclError acldvppVpcResizeAsync(acldvppChannelDesc *channelDesc, acldvppPicDesc *inputDesc, acldvppPicDesc *outputDesc, acldvppResizeConfig *resizeConfig, aclrtStream stream) |
|---|---|
| Python函数 | ret = acl.media.dvpp_vpc_resize_async(dvpp_channel_desc, input_dvpp_pic_desc, output_dvpp_pic_desc, dvpp_resize_config, stream) |
| 函数功能 | 将输入图片缩放到输出图片大小，异步接口。 |
| 输入说明 | dvpp_channel_desc：int，指定通道描述信息的指针地址，与调用acl.media.dvpp_create_channel接口创建通道时指定的dvpp_channel_desc保持一致。 input_dvpp_pic_desc：int，输入图片信息的指针地址。 - 调用acl.media.dvpp_create_pic_desc接口创建图片描述信息。 - 调用acl.media.dvpp_set_pic_desc系列接口设置图片描述参数（例如，图片格式、宽、高等）。 output_dvpp_pic_desc：int，输出图片信息的指针地址。 output_dvpp_pic_desc参数作为输入时，需要用户调用如下接口： - 调用acl.media.dvpp_create_pic_desc接口创建图片描述信息。 - 调用acl.dvpp.set_pic_desc系列接口设置图片描述参数（例如，内存地址、内存大小、图片格式、宽、高等）。 dvpp_resize_config：int，指定图片缩放配置数据的指针地址。 调用acl.media.dvpp_create_resize_config接口创建图片缩放配置数据。 stream：int，指定Stream对象。 |
| 返回值说明 | ret：int，错误码。 - 返回0表示任务下发成功。 - 返回非0表示任务下发失败。 |
约束说明
| 昇腾AI处理器 | 约束 |
|---|---|
| Atlas 200/500 A2推理产品 | - 关于输入、输出图片分辨率： - 输入图片分辨率：10*6 - 输出图片分辨率：10*6 - 关于图片格式、宽高对齐、内存等总体约束，请参见图片格式、宽高对齐、内存约束。 - 当输入、输出图片格式都为ARGB8888、ABGR8888、RGBA8888、BGRA8888格式时，在经过本接口缩放处理后，A分量值会变为0。 |
父主题： VPC功能
函数：dvpp_vpc_crop_async
| C函数原型 | aclError acldvppVpcCropAsync(acldvppChannelDesc *channelDesc, acldvppPicDesc *inputDesc, acldvppPicDesc *outputDesc, acldvppRoiConfig *cropArea, aclrtStream stream) |
|---|---|
| Python函数 | ret = acl.media.dvpp_vpc_crop_async(dvpp_channel_desc, input_dvpp_pic_desc, output_dvpp_pic_desc, crop_area, stream) |
| 函数功能 | 按指定区域从输入图片中抠图，再将抠的图片存放到输出内存中，作为输出图片，异步接口。 输出图片区域与crop_area不一致时会对图片再做一次缩放操作。 Atlas 200/500 A2推理产品，默认缩放算法为“业界通用的Bilinear算法”。 |
| 输入说明 | dvpp_channel_desc：int，指定通道描述信息的指针地址，与调用acl.media.dvpp_create_channel接口创建通道时指定的dvpp_channel_desc保持一致。 input_dvpp_pic_desc：int，输入图片信息的指针地址。 - 调用acl.media.dvpp_create_pic_desc接口创建图片描述信息。 - 调用acl.media.dvpp_set_pic_desc系列接口设置图片描述参数（例如，图片格式、宽、高等）。 output_dvpp_pic_desc：int，输出图片信息的指针地址。 outputDesc参数作为输入时，需要用户调用如下接口： - 调用acl.media.dvpp_create_pic_desc接口创建图片描述信息。 - 调用acl.media.dvpp_set_pic_desc系列接口设置图片描述参数（例如，内存地址、内存大小、图片格式、宽、高等）。 crop_area：int，抠图区域位置的指针地址。调用acl.media.dvpp_create_roi_config接口创建区域位置数据。 stream：int，指定Stream对象。 |
| 返回值说明 | ret：int，错误码。 - 返回0，表示任务下发成功。 - 返回非0，表示任务下发失败。 |
约束说明
| 昇腾AI处理器 | 约束 |
|---|---|
| Atlas 200/500 A2推理产品 | - 关于输入、输出图片分辨率： - 输入图片分辨率：10*6 - 输出图片分辨率：10*6 - 关于图片格式、宽高对齐、内存等总体约束，请参见图片格式、宽高对齐、内存约束。 - 由于通过本接口抠的图直接作为输出图片，所以需满足输出图片最大分辨率4096*8192的限制，因此本接口中抠图区域最大分辨率为4096*8192。 |
父主题： VPC功能
