图像分类应用样例开发介绍（Python）

图像分类应用样例开发介绍（Python）

样例介绍

本文以MindX SDK来开发一个简单的图像分类应用，图像分类模型推理流程如图1 分类模型推理流程图所示。

图1 分类模型推理流程图

本例中使用的是Caffe框架的ResNet-50模型。可以直接使用训练好的开源模型，也可以基于开源模型的源码进行修改、重新训练，还可以基于算法、框架构建适合的模型。

模型的输入数据与输出数据格式：

• 输入数据：RGB格式、224*224分辨率的输入图片。
• 输出数据：图片的类别标签及其对应置信度。

获取代码

1. 获取代码文件。

   单击[获取链接](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas 200I DK A2/DevKit/models/sdk_cal_samples/resnet50_sdk_python_sample.zip)或使用wget命令获取代码（使用wget时需确保开发者套件能够连接外网），下载代码文件压缩包，以root用户登录开发者套件。

   wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/resnet50_sdk_python_sample.zip

2. 将“resnet50_sdk_python_sample.zip”压缩包上传到开发者套件，解压并进入解压后的目录。

   unzip resnet50_sdk_python_sample.zip
   cd resnet50_sdk_python_sample

   代码目录结构如下所示，按照正常开发流程，需要将框架模型文件转换成昇腾AI处理器支持推理的om格式模型文件，鉴于当前是入门内容，用户可直接获取已转换好的om模型进行推理。

   resnet50_sdk_python_sample
   ├── data
   │ ├── test.jpg               # 测试图片
   ├── model
   │ ├── resnet50.om            # ResNet-50网络的om模型
   ├── utils
   │ ├── resnet50.cfg           # 用于后处理的配置文件，包含类别数量和是否包含softmax操作，具体可打开文件查看
   │ ├── resnet50_clsidx_to_labels.names          # 类别标签文件
   ├── main.py                   # 运行程序的脚本

3. 准备用于推理的图片数据。

   如2所示文件结构，内置测试图片为“test.jpg”，用户也可从imagenet数据集中获取其它图片。

代码解析

开发代码过程中，在“resnet50_sdk_python_sample/main.py”文件中已包含读入数据、前处理、推理、后处理等功能，串联整个应用代码逻辑，此处仅对代码进行解析。

1. 在“main.py”文件的开头有如下代码，用于导入需要的第三方库以及MindX SDK推理所需文件。

   import numpy as np  # 用于对多维数组进行计算
   import cv2  # 图片处理三方库，用于对图片进行前后处理

   from mindx.sdk import Tensor  # mxVision 中的 Tensor 数据结构
   from mindx.sdk import base  # mxVision 推理接口
   from mindx.sdk.base import post  # post.Resnet50PostProcess 为 resnet50 后处理接口

2. 初始化资源和模型相关变量，如图片路径、模型路径、配置文件路径、标签路径等。

   '''初始化资源和变量'''
   base.mx_init()  # 初始化 mxVision 资源
   pic_path = 'data/test.jpg'  # 单张图片
   model_path = "model/resnet50.om"  # 模型路径
   device_id = 0  # 指定运算的Device
   config_path='utils/resnet50.cfg'  # 后处理配置文件
   label_path='utils/resnet50_clsidx_to_labels.names'  # 类别标签文件
   img_size = 256

3. 对输入数据进行前处理。先使用opencv读入图片，得到三维数组，再进行相应的图片裁剪、缩放、转换颜色空间等处理，并将其转化为MindX SDK推理所需要的数据格式（Tensor类型）。

   '''前处理'''
   img_bgr = cv2.imread(pic_path)
   img_rgb = img_bgr[:,:,::-1]
   img = cv2.resize(img_rgb, (img_size, img_size))  # 缩放到目标大小
   hw_off = (img_size - 224) // 2  # 对图片进行切分，取中间区域
   crop_img = img[hw_off:img_size - hw_off, hw_off:img_size - hw_off, :]
   img = crop_img.astype("float32")  # 转为 float32 数据类型
   img[:, :, 0] -= 104  # 常数 104,117,123 用于将图像转换到Caffe模型需要的颜色空间
   img[:, :, 1] -= 117
   img[:, :, 2] -= 123
   img = np.expand_dims(img, axis=0)  # 扩展第一维度，适应模型输入
   img = img.transpose([0, 3, 1, 2])  # 将 (batch,height,width,channels) 转为 (batch,channels,height,width)
   img = np.ascontiguousarray(img)  # 将内存连续排列
   img = Tensor(img) # 将numpy转为转为Tensor类

4. 使用MindX SDK接口进行模型推理，得到模型输出结果。

   '''模型推理'''
   model = base.model(modelPath=model_path, deviceId=device_id)  # 初始化 base.model 类
   output = model.infer([img])[0]  # 执行推理。输入数据类型：List[base.Tensor]， 返回模型推理输出的 List[base.Tensor]

5. 对模型输出进行后处理。利用MindX SDK所带的后处理插件，可直接得到预测类别及其置信度，并将其画在原图上。

   '''后处理'''
   postprocessor = post.Resnet50PostProcess(config_path=config_path, label_path=label_path)  # 获取后处理对象
   pred = postprocessor.process([output])[0][0]  # 利用SDK接口进行后处理，pred：<ClassInfo classId=... confidence=... className=...>
   confidence = pred.confidence  # 获取类别置信度
   className = pred.className  # 获取类别名称
   print('&#123;&#125;: &#123;&#125;'.format(className, confidence))  # 打印出结果

   '''保存推理图片'''
   img_res = cv2.putText(img_bgr, f'&#123;className&#125;: &#123;confidence:.2f&#125;', (20, 20), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 1)  # 将预测的类别与置信度添加到图片
   cv2.imwrite('result.png', img_res)
   print('save infer result success')

运行推理

1. 配置环境变量。

   • Ubuntu OS：

     . /usr/local/Ascend/mxVision/set_env.sh

   • openEuler OS：

     . $HOME/Ascend/mxVision/set_env.sh

2. 运行主程序。

   python main.py

   命令行输出如下，表明运行成功。

   Standard Poodle: 0.98583984375
   save infer result success

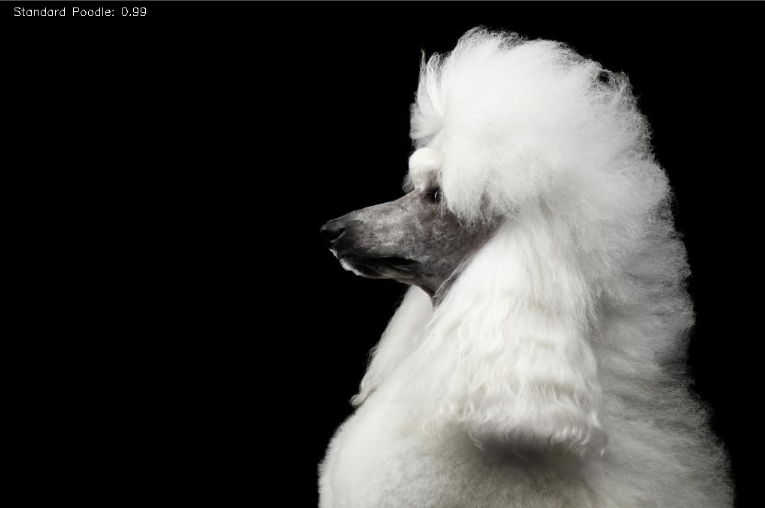

   推理完成后，在当前文件夹下生成“result.png”文件，如图2所示：

   图2 result.png文件



样例总结与扩展

以上代码包括以下几个步骤：

1. 前处理：对图片进行 缩放、裁剪、转换颜色空间、转换维度、连续排列内存、转为base.Tensor操作。

2. 推理：利用Model或者base.model初始化模型，并用infer进行推理。

3. 后处理：利用MindX SDK的后处理接口直接得到预测结果，提取结果后，将其打印到终端，顺便保存到图片。

MindX SDK接口分类总结：

分类	接口函数	描述
推理相关	base.model(model_path, device_id)	初始化模型
	model.infer([img])	通过输入Tensor列表进行模型推理
后处理相关	post.Resnet50PostProcess(config_path, label_path)	ResNet-50后处理

理解各个接口含义后，用户可进行灵活运用。除此外，此样例中只示范了图片推理，若需要对视频流数据进行推理，可用两种方式输入视频流数据：USB摄像头、手机摄像头。具体使用方式可参考《[摄像头拉流](https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Getting Started with Application Development/cps/cps_0002.html)》，用户只需将前处理、推理及后处理代码放入摄像头推理代码的循环中即可，注意修改的逻辑如下：

• 引入三方库部分，加入import cv2。在初始化变量后，加入了USB摄像头读写相关代码，并在将图片前处理、推理、后处理相关代码放入了try...except...结构中。除此外，还相应的修改了数据前处理和后处理代码。
• 对于前处理，原来代码是利用opencv从路径中读入图片数据，而此处是直接从摄像头中获取图像帧，两者获取的数据都为bgr格式，所以前处理步骤相同。
• 对于后处理，代码也保持不变。

下面以USB摄像头为例，运行代码后，可在主目录保存结果视频“video_result.mp4”。其他摄像头使用方式可按相应逻辑修改：

import numpy as np  # 用于对多维数组进行计算
import cv2

from mindx.sdk import Tensor  # mxVision 中的 Tensor 数据结构
from mindx.sdk import base  # mxVision 推理接口
from mindx.sdk.base import post  # post.Resnet50PostProcess 为 resnet50 后处理接口

'''初始化变量'''
base.mx_init()  # 初始化 mxVision 资源
pic_path = 'data/test.jpg'  # 单张图片
model_path = "model/resnet50.om"  # 模型路径
device_id = 0  # 指定运算的Device
config_path='utils/resnet50.cfg'  # 后处理配置文件
label_path='utils/resnet50_clsidx_to_labels.names'  # 类别标签文件

## 打开摄像头
cap = cv2.VideoCapture(0)  # 打开摄像头

## 获取保存视频相关变量
fps = cap.get(cv2.CAP_PROP_FPS)
fourcc = cv2.VideoWriter_fourcc(*'mp4v')
outfile = 'video_result.mp4'
video_width = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
video_height = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
writer = cv2.VideoWriter(outfile, fourcc, fps, (video_width, video_height))

try:
    while(cap.isOpened()):  # 在摄像头打开的情况下循环执行
        ret, frame = cap.read()  # 此处 frame 为 bgr 格式图片

        '''前处理'''
        img_size = 256
        img_rgb = frame[:,:,::-1]  # bgr to rgb
        img = cv2.resize(img_rgb, (img_size, img_size))  # 缩放到目标大小
        hw_off = (img_size - 224) // 2  # 对图片进行切分，取中间区域
        crop_img = img[hw_off:img_size - hw_off, hw_off:img_size - hw_off, :]
        img = crop_img.astype("float32")  # 转为 float32 数据类型
        img[:, :, 0] -= 104  # 常数 104,117,123 用于将图像转换到Caffe模型需要的颜色空间
        img[:, :, 1] -= 117
        img[:, :, 2] -= 123
        img = np.expand_dims(img, axis=0)  # 扩展第一维度，适应模型输入
        img = img.transpose([0, 3, 1, 2])  # 将 (batch,height,width,channels) 转为 (batch,channels,height,width)
        img = np.ascontiguousarray(img)  # 将内存连续排列
        img = Tensor(img) # 将numpy转为转为Tensor类

        '''模型推理'''
        model = base.model(modelPath=model_path, deviceId=device_id)  # 初始化 base.model 类
        output = model.infer([img])[0]  # 执行推理。输入数据类型：List[base.Tensor]， 返回模型推理输出的 List[base.Tensor]

        '''后处理'''
        postprocessor = post.Resnet50PostProcess(config_path=config_path, label_path=label_path)  # 获取后处理对象
        pred = postprocessor.process([output])[0][0]  # 利用sdk接口进行后处理，pred：<ClassInfo classId=267 confidence=0.935546875 className=Standard Poodle>
        confidence = pred.confidence  # 获取类别置信度
        className = pred.className  # 获取类别名称

        '''保存推理帧到结果视频'''
        print('&#123;&#125;: &#123;&#125;'.format(className, confidence))  # 打印出结果
        img_res = cv2.putText(frame, f'&#123;className&#125;: &#123;confidence:.2f&#125;', (20, 20), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)
        writer.write(img_res)  # 将推理结果写入视频

except KeyboardInterrupt:
    cap.release()
    writer.release()
    print('save infer result success')
finally:
    cap.release()
    writer.release()
    print('save infer result success')

目标检测应用样例开发介绍（Python）

样例介绍

本文以MindX SDK来开发一个简单的目标检测应用，目标检测模型推理流程如图1 目标检测模型推理流程图所示。

图1 目标检测模型推理流程图

本例中使用的是pytorch框架的yolov5模型。可以直接使用训练好的开源模型，也可以基于开源模型的源码进行修改、重新训练，还可以基于算法、框架构建适合的模型。

模型的输入数据与输出数据格式：

• 输入数据：RGB格式图片，分辨率为 640*640，输入形状为（1,3,640,640），即（batchsize，channel，height，width），对应每个batch的图片数量、图片的RGB维度、图片高度、图片宽度。
• 输出数据：目标检测框的坐标值、置信度、类别。

前期准备

1. 获取代码文件。

   单击[获取链接](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas 200I DK A2/DevKit/models/sdk_cal_samples/yolo_sdk_python_sample.zip)或使用wget命令获取代码（使用wget时需确保开发者套件能够连接外网），下载代码文件压缩包，以root用户登录开发者套件。

   wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/yolo_sdk_python_sample.zip

2. 将“yolo_sdk_python_sample.zip”压缩包上传到开发者套件，解压并进入目录。

   unzip yolo_sdk_python_sample.zip
   cd yolo_sdk_python_sample

   代码目录结构如下所示，按照正常开发流程，需要将框架模型文件转换成昇腾AI处理器支持推理的om格式模型文件，鉴于当前是入门内容，用户可直接获取已转换好的om模型进行推理。

   yolo_sdk_python_sample
   ├── main.py                  # 运行程序的脚本
   ├── coco_names.txt           # coco数据集所有类别名
   ├── det_utils.py             # 模型相关前后处理函数
   ├── world_cup.jpg            # 测试图片
   ├── model
   │ ├── yolov5s_bs1.om        # 已有om模型

代码解析

开发代码过程中，在“yolo_sdk_python_sample/main.py”文件中已包含读入数据、前处理、推理、后处理等功能，串联整个应用代码逻辑，此处仅对代码进行解析。

1. 在“main.py”文件的开头有如下代码，用于导入需要的第三方库以及MindX SDK推理所需文件。

   import cv2  # 图片处理三方库，用于对图片进行前后处理
   import numpy as np  # 用于对多维数组进行计算
   import torch  # 深度学习运算框架，此处主要用来处理数据

   from mindx.sdk import Tensor  # mxVision 中的 Tensor 数据结构
   from mindx.sdk import base  # mxVision 推理接口

   from det_utils import get_labels_from_txt, letterbox, scale_coords, nms, draw_bbox  # 模型前后处理相关函数

2. 初始化资源、定义模型相关变量，如图片路径、模型路径、设备id等。

   # 初始化资源和变量
   base.mx_init()  # 初始化 mxVision 资源
   DEVICE_ID = 0  # 设备id
   model_path = 'model/yolov5s_bs1.om'  # 模型路径
   image_path = 'world_cup.jpg'  # 测试图片路径

3. 对输入数据进行前处理。先使用opencv读入图片，再进行相应的图片大小缩放填充、通道转换等处理，并将其转化为mindx sdk推理所需要的数据集格式（Tensor类）。

   # 数据前处理
   img_bgr = cv2.imread(image_path, cv2.IMREAD_COLOR)  # 读入图片
   img, scale_ratio, pad_size = letterbox(img_bgr, new_shape=[640, 640])  # 对图像进行缩放与填充，保持长宽比
   img = img[:, :, ::-1].transpose(2, 0, 1)  # BGR to RGB, HWC to CHW，将形状转换为 channel first
   img = np.expand_dims(img, 0).astype(np.float32)  # 得到(1, 3, 640, 640)，即扩展第一维为 batchsize
   img = np.ascontiguousarray(img) / 255.0  # 转换为内存连续存储的数组
   img = Tensor(img) # 将numpy转为转为Tensor类

4. 使用MindX SDK接口进行模型推理，得到模型输出结果。

   # 模型推理, 得到模型输出
   model = base.model(modelPath=model_path, deviceId=DEVICE_ID)  # 初始化 base.model 类
   output = model.infer([img])[0]  # 执行推理。输入数据类型：List[base.Tensor]， 返回模型推理输出的 List[base.Tensor]

5. 对模型输出进行后处理。将base.tensor类并转换为利于处理的numpy数组，再进行非极大值抑制、缩放图片、画出检测框等步骤(所涉及到的 nms、scale_coords及draw_bbox函数都可参见 det_utils.py )，得到最终可以用于显示的的目标检测结果，最后保存图片文件。

   # 后处理
   output.to_host()  # 将Tensor数据转移到内存
   output = np.array(output)  # 将数据转为 numpy array 类型
   boxout = nms(torch.tensor(output), conf_thres=0.4, iou_thres=0.5)  # 利用非极大值抑制处理模型输出，conf_thres 为置信度阈值，iou_thres 为iou阈值
   pred_all = boxout[0].numpy()  # 转换为numpy数组
   scale_coords([640, 640], pred_all[:, :4], img_bgr.shape, ratio_pad=(scale_ratio, pad_size))  # 将推理结果缩放到原始图片大小
   labels_dict = get_labels_from_txt('./coco_names.txt')  # 得到类别信息，返回序号与类别对应的字典
   img_dw = draw_bbox(pred_all, img_bgr, (0, 255, 0), 2, labels_dict)  # 画出检测框、类别、概率

   # 保存图片到文件
   cv2.imwrite('result.png', img_dw)
   print('save infer result success')

运行推理

1. 配置环境变量。

   • Ubuntu OS：

     . /usr/local/Ascend/mxVision/set_env.sh

   • openEuler OS：

     . $HOME/Ascend/mxVision/set_env.sh

2. 运行主程序。

   python main.py

   命令行输出如下，表明运行成功：

   save infer result success

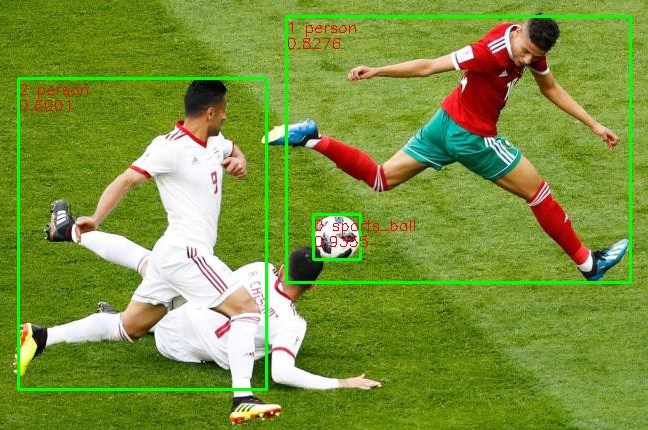

   推理完成后，在当前文件夹下生成“result.png”文件，如图2所示：

   图2 “result.png”文件



样例总结与扩展

以上代码包括以下几个步骤：

1. 前处理：对图片进行 缩放填充，维度转换、连续内存排列、以及转化为base.Tensor操作。

2. 推理：利用Model或者base.model 初始化模型，并用infer进行推理。

3. 后处理：用 非极大值抑制函数 处理模型输出结果，并将检测框坐标对应到原图上，再将结果画到原图上并保存。

MindX SDK接口分类总结：

分类	接口函数	描述
推理相关	base.model(model_path, device_id)	初始化模型
	model.infer([img])	通过输入Tensor列表进行模型推理

理解各个接口含义后，用户可进行灵活运用。除此外，此样例中只示范了图片推理，若需要对视频流数据进行推理，可用两种方式输入视频流数据：USB摄像头、手机摄像头。具体使用方式可参考《[摄像头拉流](https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Getting Started with Application Development/cps/cps_0002.html)》，用户只需将前处理、推理及后处理代码放入摄像头推理代码的循环中即可，注意有些细节地方需进行相应修改。

其中注释与图片读入和保存相关代码，并将前处理、推理及后处理代码加到了参考《[摄像头拉流](https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Getting Started with Application Development/cps/cps_0002.html)》所示的循环中。cv2.VideoCapture(url)这种读取方式会出现延迟高，掉帧多等现象，所以手动将帧率fps设置为5，用户也可根据实际情况设置fps。除此外，也可利用多线程来缓解此问题，由于本案例是入门案例，不再向外拓展。

下面以手机摄像头的rtsp拉流为例，改动后的代码如下：

## coding=utf-8
import cv2  # 图片处理三方库，用于对图片进行前后处理
import numpy as np  # 用于对多维数组进行计算
import torch  # 深度学习运算框架，此处主要用来处理数据
from mindx.sdk import Tensor  # mxVision 中的 Tensor 数据结构
from mindx.sdk import base  # mxVision 推理接口
from det_utils import get_labels_from_txt, letterbox, scale_coords, nms, draw_bbox  # 模型前后处理相关函数

## 变量初始化
base.mx_init()  # 初始化 mxVision 资源
DEVICE_ID = 0  # 设备id
model_path = 'model/yolov5s_bs1.om'  # 模型路径
## image_path = 'world_cup.jpg'  # 测试图片路径

## 利用手机ip摄像头
url = 'rtsp://admin:password@192.168.0.102:8554/live'  # 这里需要替换为自己的链接
cap = cv2.VideoCapture(url)

## 获取保存视频相关变量
fps = 5  # 使用rtsp推流时，不能使用cap.get(cv2.CAP_PROP_FPS)来获取帧率，且由于延迟较高，手动指定帧率，可以根据实际情况调节
fourcc = cv2.VideoWriter_fourcc(*'mp4v')
outfile = 'video_result.mp4'
video_width = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
video_height = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
writer = cv2.VideoWriter(outfile, fourcc, fps, (video_width, video_height))

try:
    while(cap.isOpened()):  # 在摄像头打开的情况下循环执行
        ret, frame = cap.read()  # 此处 frame 为 bgr 格式图片

        # 数据前处理
        # img_bgr = cv2.imread(image_path, cv2.IMREAD_COLOR)  # 读入图片
        # img, scale_ratio, pad_size = letterbox(img_bgr, new_shape=[640, 640])  # 对图像进行缩放与填充，保持长宽比
        img, scale_ratio, pad_size = letterbox(frame, new_shape=[640, 640])  # 对图像进行缩放与填充，保持长宽比
        img = img[:, :, ::-1].transpose(2, 0, 1)  # BGR to RGB, HWC to CHW
        img = np.expand_dims(img, 0).astype(np.float32)  # 将形状转换为 channel first (1, 3, 640, 640)，即扩展第一维为 batchsize
        img = np.ascontiguousarray(img) / 255.0  # 转换为内存连续存储的数组
        img = Tensor(img) # 将numpy转为转为Tensor类

        # 模型推理, 得到模型输出
        model = base.model(modelPath=model_path, deviceId=DEVICE_ID)  # 初始化 base.model 类
        output = model.infer([img])[0]  # 执行推理。输入数据类型：List[base.Tensor]， 返回模型推理输出的 List[base.Tensor]

        # 后处理
        output.to_host()  # 将 Tensor 数据转移到 Host 侧
        output = np.array(output)  # 将数据转为 numpy array 类型
        boxout = nms(torch.tensor(output), conf_thres=0.4, iou_thres=0.5)  # 利用非极大值抑制处理模型输出，conf_thres 为置信度阈值，iou_thres 为iou阈值
        pred_all = boxout[0].numpy()  # 转换为numpy数组
        scale_coords([640, 640], pred_all[:, :4], frame.shape, ratio_pad=(scale_ratio, pad_size))  # 将推理结果缩放到原始图片大小
        labels_dict = get_labels_from_txt('./coco_names.txt')  # 得到类别信息，返回序号与类别对应的字典
        img_dw = draw_bbox(pred_all, frame, (0, 255, 0), 2, labels_dict)  # 画出检测框、类别、概率

        # 将推理结果写入视频
        writer.write(img_dw)
except KeyboardInterrupt:
    cap.release()
    writer.release()
finally:
    cap.release()
    writer.release()
## 保存图片到文件
print('save infer result success')

图像分割应用样例开发介绍（Python）

样例介绍

本文以MindX SDK来开发一个简单的图像分割应用，图像分割模型推理流程如图1 分割模型推理流程图所示。

图1 分割模型推理流程图

本例中使用的是开源数据集训练的Unet++图片分割模型（参见ModelZoo-PyTorch-Unet++)。可以直接使用训练好的开源模型，也可以基于开源模型的源码进行修改、重新训练，还可以基于算法、框架构建适合的模型。

模型的输入数据与输出数据格式：

• 输入数据：RGB格式图片，分辨率为96*96，输入shape为(1,3,96,96)，即（batchsize，channel，height，width），也即每个batch的图片数量、图片的RGB维度、图片高度、图片宽度。
• 输出数据：分割结果灰度图，分辨率为96*96，输入shape为(1,1,96,96)，即（batchsize，channel，height，width），也即每个batch的图片数量、图片的RGB维度、图片高度、图片宽度。

前期准备

1. 获取代码文件。

   单击[获取链接](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas 200I DK A2/DevKit/models/sdk_cal_samples/unetplusplus_sdk_python_sample.zip)或使用wget命令获取代码（使用wget时需确保开发者套件能够连接外网），下载代码文件压缩包，以root用户登录开发者套件。

   wget https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas%20200I%20DK%20A2/DevKit/models/sdk_cal_samples/unetplusplus_sdk_python_sample.zip

2. 将“unetplusplus_sdk_python_sample.zip”压缩包上传到开发者套件，解压并进入解压后的目录。

   unzip unetplusplus_sdk_python_sample.zip
   cd unetplusplus_sdk_python_sample

   代码目录结构如下所示，按照正常开发流程，需要将框架模型文件转换成昇腾AI处理器支持推理的om格式模型文件，鉴于当前是入门内容，用户可直接获取已转换好的om模型进行推理。

   |-- unetplusplus_sdk_python_sample
       |-- main.py                      # 主程序
       |-- img.png                      # 测试图片
       |-- model
           |-- unetplusplus.om              # om模型

3. 准备用于推理的图片数据。

   如2所示文件结构，内置测试图片为“img.png”，用户也可从开源数据集中获取其它图片。

代码解析

开发代码过程中，在“unetplusplus_sdk_python_sample/main.py”文件中已包含读入数据、前处理、推理、后处理等功能，串联整个应用代码逻辑，此处仅对代码进行解析。

1. 在“main.py”文件的开头有如下代码，用于导入需要的第三方库以及MindX SDK推理所需文件。

   import numpy as np  # 用于对多维数组进行计算
   import cv2  # 图片处理三方库，用于对图片进行前后处理
   from albumentations.augmentations import transforms  # 数据增强库，此处用于对像素值进行值域变换

   from mindx.sdk import Tensor  # mxVision 中的 Tensor 数据结构
   from mindx.sdk import base  # mxVision 推理接口

2. 初始化资源、定义模型相关变量，如图片路径、模型路径、类别数量、指定device。

   # 初始化资源和变量
   base.mx_init()  # 初始化 mxVision 资源
   pic_path = 'img.png'  # 单张图片
   model_path = "model/unetplusplus.om"  # 模型路径
   num_class = 1  # 类别数量, 需要根据模型结构、任务类别进行改变; 此处只分割出细胞, 即为一分类
   device_id = 0  # 指定运算的Device

3. 对输入数据进行前处理。先使用OpenCV读入图片，得到三维数组，再进行相应的图片大小缩放、像素值缩放等处理，并将其转化为MindX SDK推理所需要的数据集格式（Tensor类）。

   # 前处理
   img_bgr = cv2.imread(pic_path)  # 读入图片
   img = cv2.resize(img_bgr, (96, 96))  # 将原图缩放到 96*96 大小
   img = transforms.Normalize().apply(img)  # 将像素值标准化（减去均值除以方差）
   img = img.astype('float32') / 255  # 将像素值缩放到 0~1 范围内
   img = img.transpose(2, 0, 1)  # 将形状转换为 channel first (3, 96, 96)
   img = np.expand_dims(img, 0)  # 将形状转换为 (1, 3, 96, 96)，即扩展第一维为 batchsize
   img = np.ascontiguousarray(img)  # 将内存连续排列
   img = Tensor(img) # 将numpy转为转为Tensor类

4. 使用MindX SDK接口进行模型推理，得到模型输出结果。

   # 模型推理
   model = base.model(modelPath=model_path, deviceId=device_id)  # 初始化 base.model 类
   outputs = model.infer([img])  # 执行推理。输入数据类型：List[base.Tensor]， 返回模型推理输出的 List[base.Tensor]

5. 对模型输出进行后处理。将base.tensor类并转换为利于处理的numpy数组，再进行后处理。后处理步骤即将像素值变换到0~1范围内后，再将其画在原图上，得到最终可以用于显示的的分割结果。

   # 后处理
   model_out_msk = outputs[0]  # 取出模型推理结果, 推理结果形状为 (1, 1, 96, 96),即（batchsize, num_class, height, width）
   model_out_msk.to_host()  # 移动tensor到内存中
   model_out_msk = np.array(model_out_msk)  # 将 base.Tensor 类转为numpy array
   model_out_msk = sigmoid(model_out_msk[0][0])  # 利用 sigmoid 将模型输出变换到 0~1 范围内
   img_to_save = plot_mask(img_bgr, model_out_msk)  # 将处理后的输出画在原图上, 并返回

   # 保存图片到文件
   cv2.imwrite('result.png', img_to_save)
   print('save infer result success')

   以上步骤为模型推理的整体流程，代码中的函数调用定义在代码最后。

6. 主体函数定义。

   其中sigmoid函数用于将矩阵的每个元素变换到0~1范围内，plot_mask用于将得到的分割结果画在原图上。

   以下代码定义了这两个函数功能。

   def sigmoid(x):
       y = 1.0 / (1 + np.exp(-x))  # 对矩阵的每个元素执行 1/(1+e^(-x))
       return y

   def plot_mask(img, msk):
       """ 将推理得到的 mask 覆盖到原图上 """
       msk = msk + 0.5  # 将像素值范围变换到 0.5~1.5, 有利于下面转为二值图
       msk = cv2.resize(msk, (img.shape[1], img.shape[0]))  # 将 mask 缩放到原图大小
       msk = np.array(msk, np.uint8)  # 转为二值图, 只包含 0 和 1

       # 从 mask 中找到轮廓线, 其中第二个参数为轮廓检测的模式, 第三个参数为轮廓的近似方法
       # cv2.RETR_EXTERNAL 表示只检测外轮廓,  cv2.CHAIN_APPROX_SIMPLE 表示压缩水平方向、
       # 垂直方向、对角线方向的元素, 只保留该方向的终点坐标, 例如一个矩形轮廓只需要4个点来保存轮廓信息
       # contours 为返回的轮廓（list）
       contours, _ = cv2.findContours(msk, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

       # 在原图上画出轮廓, 其中 img 为原图, contours 为检测到的轮廓列表
       # 第三个参数表示绘制 contours 中的哪条轮廓, -1 表示绘制所有轮廓
       # 第四个参数表示颜色, （0, 0, 255）表示红色, 第五个参数表示轮廓线的宽度
       cv2.drawContours(img, contours, -1, (0, 0, 255), 1)

       # 将轮廓线以内（即分割区域）覆盖上一层红色
       img[..., 2] = np.where(msk == 1, 255, img[..., 2])

       return img

运行推理

1. 配置环境变量。

   • Ubuntu OS：

     . /usr/local/Ascend/mxVision/set_env.sh

   • openEuler OS：

     . $HOME/Ascend/mxVision/set_env.sh

2. 运行主程序。

   python main.py

   系统回显如下，则表明运行成功。

   save infer result success

   推理完成后，在当前文件夹下生成“result.png”文件，如图2所示。

   图2 “result.png”文件



样例总结与扩展

以上代码包括以下几个步骤：

1. 前处理：对图片进行缩放到 96*96、标准化、像素值变换、维度转换、连续排列内存、转为Tensor类型等操作。

2. 推理：利用Model或者base.model 初始化模型，并用infer进行推理。

3. 后处理：将模型输出mask进行sigmoid变换，并画到原图上。

MindX SDK接口分类总结：

分类	接口函数	描述
推理相关	base.model(model_path, device_id)	初始化模型
	model.infer([img])	通过输入Tensor列表进行模型推理

理解各个接口含义后，用户可进行灵活运用。除此外，此样例中只示范了图片推理，若需要对视频流数据进行推理，可用两种方式输入视频流数据：USB摄像头、手机摄像头。具体使用方式可参考《[摄像头拉流](https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Getting Started with Application Development/cps/cps_0002.html)》，用户只需将前处理、推理及后处理代码放入摄像头推理代码的循环中即可，注意有些细节地方需进行相应修改。

其中，加入了USB摄像头读写相关代码，并在将图片前处理、推理、后处理相关代码放入了try...except...结构中。其中sigmoid与plot_mask函数与原样例定义相同。运行代码后，可在主目录保存结果视频video_result.mp4。

下面以USB摄像头为例，其他摄像头使用方式可按相应逻辑修改：

import numpy as np  # 用于对多维数组进行计算
import cv2  # 图片处理三方库，用于对图片进行前后处理
from albumentations.augmentations import transforms  # 数据增强库，此处用于对像素值进行值域变换

from mindx.sdk import Tensor  # mxVision 中的 Tensor 数据结构
from mindx.sdk import base  # mxVision 推理接口

## 初始化变量
base.mx_init()  # 初始化 mxVision 资源
pic_path = 'img.png'  # 单张图片
model_path = "model/unetplusplus.om"  # 模型路径
num_class = 1  # 类别数量, 需要根据模型结构、任务类别进行改变; 此处只分割出细胞, 即为一分类
device_id = 0  # 指定运算的Device

## 打开摄像头
cap = cv2.VideoCapture(0)  # 打开摄像头

## 获取保存视频相关变量
fps = cap.get(cv2.CAP_PROP_FPS)
fourcc = cv2.VideoWriter_fourcc(*'mp4v')
outfile = 'video_result.mp4'
video_width = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
video_height = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
writer = cv2.VideoWriter(outfile, fourcc, fps, (video_width, video_height))

try:
    while(cap.isOpened()):  # 在摄像头打开的情况下循环执行
        ret, frame = cap.read()  # 此处 frame 为 bgr 格式图片

        # 前处理
        img = cv2.resize(frame, (96, 96))  # 将原图缩放到 96*96 大小
        img = transforms.Normalize().apply(img)  # 将像素值标准化（减去均值除以方差）
        img = img.astype('float32') / 255  # 将像素值缩放到 0~1 范围内
        img = img.transpose(2, 0, 1)  # 将形状转换为 channel first (3, 96, 96)
        img = np.expand_dims(img, 0)  # 将形状转换为 (1, 3, 96, 96)，即扩展第一维为 batchsize
        img = np.ascontiguousarray(img)  # 将内存连续排列
        img = Tensor(img) # 将numpy转为转为Tensor类

        # 模型推理
        model = base.model(modelPath=model_path, deviceId=device_id)  # 初始化 base.model 类
        outputs = model.infer([img])  # 执行推理。输入数据类型：List[base.Tensor]， 返回模型推理输出的 List[base.Tensor]

        # 后处理
        model_out_msk = outputs[0]  # 取出模型推理结果, 推理结果形状为 (1, 1, 96, 96),即（batchsize, num_class, height, width）
        model_out_msk.to_host()  # 移动tensor到host内存中
        model_out_msk = np.array(model_out_msk)  # 将 base.Tensor 类转为numpy array
        model_out_msk = sigmoid(model_out_msk[0][0])  # 利用 sigmoid 将模型输出变换到 0~1 范围内
        img_to_save = plot_mask(frame, model_out_msk)  # 将处理后的输出画在原图上, 并返回
        print('infer current frame success')

        # 保存图片到文件
        writer.write(img_to_save)  # 将推理结果写入视频

except KeyboardInterrupt:
    cap.release()
    writer.release()
    print('save infer result success')
finally:
    cap.release()
    writer.release()
    print('save infer result success')

更多代码样例

更多的开发者套件代码样例请访问昇腾社区应用样例。

Atlas 200I DK A2开发者套件

MindX SDK 应用开发入门

在线提单
