关闭融合规则

问题定位流程​

图1 定位流程

  1. 推理结果错误，为了后续定位问题，需要重新执行推理，用于获取模型的Dump数据。

    获取模型的Dump数据，需要调用AscendCL接口打开Dump开关，详细描述请参见《精度比对工具使用指南》。

  2. 配置精度模式。

    1. 配置模型高精度模式后推理，获取模型的Dump数据。推理后，如果精度达标，则进行步骤2.b；如果精度不达标，则进行步骤3。

      配置模型高精度模式后推理，可能会影响推理性能，如果在精度达标的同时，需要保持性能，则执行2.b~2.d，配置部分算子保持原始网络中的数据类型。

      配置模型高精度模式，请参见配置网络模型的高精度模式。

    2. 使用精度比对工具比对高精度模式下的Dump数据与1获取的Dump数据。

      工具的使用请参见《精度比对工具使用指南》。

    3. 根据2.b中的比对结果识别计算有差异的算子。

      一般来说，每次识别一个差异算子（首个余弦相似度较低的算子，例如低于0.95），找到差异算子后，执行2.d推理，推理的同时获取Dump数据，用来与高精度模式下的Dump数据比对，继续找到下一个差异算子。

      需要循环执行该步骤，直至没有差异算子。

    4. 对于有差异的算子，配置该部分算子保持原始网络中的数据类型，再重新推理。

      配置部分算子的高精度模式，请参见配置部分算子保持原始网络中的数据类型。

  3. 关闭数据缓存优化功能。

    1. 恢复模型的原有精度模式后，关闭数据缓存优化功能后推理，如果精度达标，则进行步骤3.b；如果精度不达标，则进行步骤4。

      当前默认开启数据缓存优化，开启数据缓存优化可提高计算效率、提升性能，但由于部分算子在实现上可能存在未考虑的场景，导致影响精度，因此在出现精度问题时可以尝试关闭数据缓存优化。如果关闭数据缓存优化功能后，精度达标，则还是需要识别出问题算子，反馈给技术支持进一步分析、解决算子问题，解决算子问题后，建议保持开启数据缓存优化。

      关闭数据缓存优化功能，请参见关闭数据缓存优化。

    2. 使用精度比对工具比对关闭数据缓存优化功能后的Dump数据与1获取的Dump数据。

      工具的使用请参见《精度比对工具使用指南》。

    3. 根据3.b中的比对结果识别计算有差异的算子。

    4. 联系技术支持（您可以获取日志后单击Link联系技术支持。），提供有差异的算子，进一步分析。

  4. 关闭融合规则功能。

    1. 恢复启用数据缓存优化功能，关闭融合规则功能后推理，如果精度达标，则进行步骤4.b；如果精度不达标，则进行步骤5。

      当前默认开启融合规则，开启融合规则可提高计算效率、提升性能，但算子之间可能会融合，融合后的部分算子在实现上可能存在未考虑的场景，导致影响精度，因此在出现精度问题时可以尝试关闭融合规则。如果关闭融合规则功能后，精度达标，则还是需要识别出问题算子，反馈给技术支持进一步分析、解决算子问题，解决算子问题后，建议保持开启融合规则功能。

      关闭融合规则功能，请参见关闭融合规则。关闭某些融合规则可能会导致功能问题，因此在配置关闭融合规则后，系统在不影响功能的前提下关闭部分融合规则，而不是全部融合规则。

    2. 使用精度比对工具比对关闭融合规则后的Dump数据与1获取的Dump数据。

      工具的使用请参见《精度比对工具使用指南》。

    3. 根据4.b中的比对结果识别计算有差异的算子。

    4. 联系技术支持（您可以获取日志后单击Link联系技术支持。），提供有差异的算子，进一步分析。

  5. 检查数据处理或配置。

    推理精度不达标可能是由于数据集、AIPP、后处理方式的差异导致，需逐步进行排查，恢复启用融合规则功能后，请检查数据处理或配置，参见检查数据处理或配置。

    如果数据处理逻辑或数据配置有问题，则需修改后重新推理；如果数据处理逻辑或数据配置没有问题，则进行6。

  6. 与标杆计算数据比对。

    1. 使用精度比对工具将模型的Dump数据与标杆网络的Dump数据进行对比。

      工具的使用请参见《精度比对工具使用指南》。

    2. 根据6.a中的比对结果识别计算有差异的算子。

    3. 联系技术支持（您可以获取日志后单击Link联系技术支持。），提供有差异的算子，进一步分析。

父主题： 算子精度导致推理结果不达标

配置精度模式​

如果在模式转换时不指定网络模型或算子的精度模式，默认采用fp16（float16）数据类型进行计算。

配置模型高精度模式后推理，可提升精度，但可能会影响推理性能，如果在精度达标的同时，需要保持性能，则可以配置部分算子保持原始网络中的数据类型。关于ATC参数的详细说明请参见《ATC工具使用指南》。

配置网络模型的高精度模式​

  1. 使用ATC工具转换模型时，增加高级参数--precision_mode，用于指定精度模式。

    参数设置如下所示，表示如果网络模型中算子支持fp32（float32），则使用fp32；如果网络模型中算子不支持fp32，则使用fp16（float16）。

    --precision_mode=allow_fp32_to_fp16

  2. 使用转换后的om模型重新推理。

配置部分算子保持原始网络中的数据类型​

  1. 使用ATC工具转换模型时，增加高级参数--keep_dtype（指定部分算子计算时保持原始网络的数据类型）和--precision_mode（指定网络模型的精度模式）。

    参数使用示例如下：

    --keep_dtype=$HOME/execeptionlist.cfg --precision_mode=force_fp16

    配置文件名举例为execeptionlist.cfg，配置文件样例如下，文件中每一行是一个算子的名称，将配置好的execeptionlist.cfg文件上传到ATC工具所在服务器任意目录：

    Opname1
    Opname2
    …

  2. 使用转换后的om模型重新推理。

父主题： 算子精度导致推理结果不达标

关闭数据缓存优化​

如果在模型转换时不指定关闭数据缓存优化功能，当前默认开启数据缓存优化，开启数据缓存优化可提高计算效率、提升性能，但由于部分算子在实现上可能存在未考虑的场景，导致影响精度，因此在出现精度问题时可以尝试关闭数据缓存优化。

如果关闭数据缓存优化功能后，精度达标，则还是需要识别出问题算子，反馈给技术支持进一步分析、解决算子问题，解决算子问题后，建议保持开启数据缓存优化。

  1. 使用ATC工具转换模型时，增加高级参数：--buffer_optimize，用于关闭数据缓存优化。

    参数设置如下所示，：

    --buffer_optimize=off_optimize

    参数的详细说明请参见《ATC工具使用指南》。

  2. 使用转换后的om模型重新推理。

:::note 说明 在联系技术支持前（您可以获取日志后单击Link联系技术支持。），设置DUMP_GE_GRAPH、DUMP_GRAPH_LEVEL环境变量，重新模型转换，打印模型转换过程中各个阶段的图描述信息。关于环境变量以及图描述信息的说明，请参见《ATC工具使用指南》中的“参考>dump图详细信息”。 :::

父主题： 算子精度导致推理结果不达标

关闭融合规则​

如果在模型转换时不指定关闭融合规则，当前默认开启融合规则，开启融合规则可提高计算效率、提升性能，但算子之间可能会融合，融合后的部分算子在实现上可能存在未考虑的场景，导致影响精度，因此在出现精度问题时可以尝试关闭融合规则。

如果关闭融合规则功能后，精度达标，则还是需要识别出问题算子，反馈给技术支持进一步分析、解决算子问题，解决算子问题后，建议保持开启融合规则功能。

  1. 使用ATC工具转换模型时，增加高级参数：--fusion_switch_file

    参数使用示例如下：

    --fusion_switch_file=$HOME/module/fusion_switch.cfg

    配置文件名举例为fusion_switch.cfg，配置文件样例如下，将配置好的fusion_switch.cfg文件上传到ATC工具所在服务器任意目录：

    {
        "Switch":{
            "GraphFusion":{
                "ALL":"off"
            },
            "UBFusion":{
                "ALL":"off"
             }
        }
    }

    参数的详细说明请参见《ATC工具使用指南》。

  2. 使用转换后的om模型重新推理。

:::note 说明 在联系技术支持前（您可以获取日志后单击Link联系技术支持。），设置DUMP_GE_GRAPH、DUMP_GRAPH_LEVEL环境变量，重新模型转换，打印模型转换过程中各个阶段的图描述信息。关于环境变量以及图描述信息的说明，请参见《ATC工具使用指南》中的“参考>dump图详细信息”。 :::

父主题： 算子精度导致推理结果不达标

检查数据处理或配置​

  1. 检查昇腾om模型与标杆网络推理的输入数据以及输入数据的处理是否一致，如果不一致，需调整成一致。

  2. 检查AIPP配置。

    AIPP（Artificial Intelligence Pre-Processing），用于在AI Core上完成图像预处理，包括改变图像尺寸、色域转换（转换图像格式）、减均值/乘系数（改变图像像素），数据处理之后再进行真正的模型推理。

    如果AIPP配置错误可能导致模型推理的输入数据不准确，需要参见《ATC工具使用指南》中的“高级功能>AIPP使能”章节检查AIPP配置，如有不正确的AIPP配置，修改正确后，重新转换模型，再重新推理。

  3. 检查昇腾om模型与标杆网络推理结果的后处理方式是否一致，如果不一致，需调整成一致。

父主题： 算子精度导致推理结果不达标

案例介绍​

案例描述​

Fastrcnn网络，模型转换时，保持默认高性能模式、force_fp16精度模式，推理出来的精度错误，MAP结果为0。

然后，在模型转换时，设置模型的高精度模式（precision_mode=allow_fp32_to_fp16），推理出来的精度正确。

案例分析​

  1. 模型转换时保持默认高性能模式、force_fp16精度模式，进行推理，获取该模式下的Dump数据文件。

  2. 再次模型转换，设置模型的高精度模式（precision_mode=allow_fp32_to_fp16），再次进行推理，获取该模式下的Dump数据文件。

  3. 使用精度比对工具，比对1与2中的Dump数据。

    比对结果示例如下：

  4. 从图中可以看CosineSimilarity这一列，余弦相似度算法比对出来的结果，范围是[-1,1]，比对的结果如果越接近1，表示两者的值越相近，越接近-1意味着两者的值越相反。对于大部分算子，值低于0.95就说明存在精度问题。

    上图中AddN算子第0个输出的余弦相似度只有0.72，说明这个算子可能存在精度问题，因此需要进一步分析该算子在高精度模式下的第0个输出的Dump数据文件（2中获取的Dump数据文件）。

  5. 由于Dump数据文件无法通过文本工具直接查阅，因此在分析该Dump数据文件前，请参考《精度比对工具使用指南》的“附录>如何查看dump数据文件”章节，先将dump数据文件转换为numpy格式，再将numpy格式文件为txt格式文件。

    在将numpy格式文件为txt格式文件的过程中，可以获取AddN算子第0个输出的最大值、最小值，命令示例如下（****.npy表示numpy格式文件的路径）：

    $ python3
    Python 3 (default, Mar  5 2020, 16:07:54)[GCC 5.4.0 20160609] on linuxType "help", "copyright", "credits" or "license" for more information.
    >>> import numpy as np
    >>> a = np.load("****.npy")
    >>> a.max()
    >>> 109508.0
    >>> a.min()
    >>> 70683.0

  6. 从5获取到的AddN算子第0个输出的最大值、最小值，可以看出高精度模式下AddN算子输出tensor的最大值为109508.0，而高性能模式（fp16）下，输出tensor的最大值为65504.0（FP16能表达的最大值域范围为（-65505~65504），由此可以得出高精度模式下AddN算子的输出值大于fp16类型域表达范围，因此需要配置该算子走高精度模式，参见配置部分算子保持原始网络中的数据类型。

父主题： 算子精度导致推理结果不达标

模型推理性能调优思路​

在整网推理时，可能由于模型在昇腾AI处理器上的算子适配、数据读写等问题，导致模型推理的性能不符合预期，您可以查阅本节介绍的内容，了解模型推理时的性能调优流程。由于是调优，因此在调优前，请确保已经完成了整网推理功能调测，功能不阻塞，只是模型推理性能不符合预期、待提升。

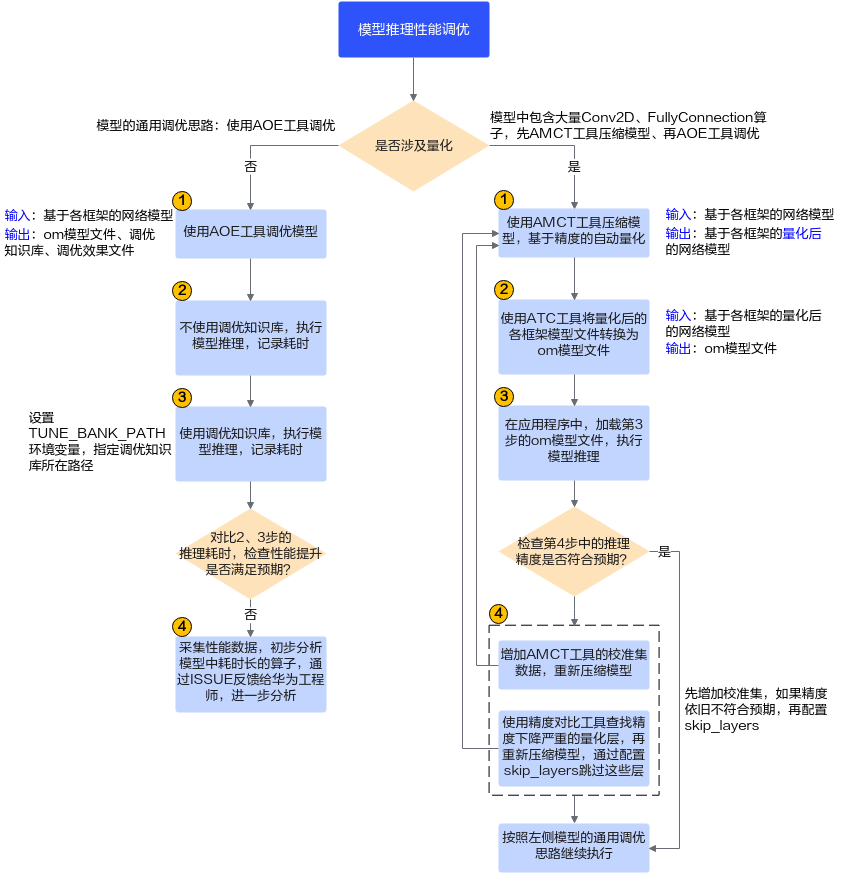

在下图的性能调优流程中，涉及调优的关键工具为：模型调优工具AOE（Ascend Optimization Engine）、模型压缩工具AMCT（Ascend Model Compression Toolkit）。在调优过程中，涉及转换模型、记录模型推理耗时、分析性能瓶颈点等操作时，还会辅助使用模型转换工具ATC、性能数据采集工具、精度比对工具。
