hi_mpi_isp_sensor_reg_callback

HI_ACODEC_GET_ADCR _VOLUME​

函数功能​

获取右声道输入的音量控制。

约束说明​

  • 右声道输入音量范围：[0, 127]，赋值越大，音量越小。赋值为 0 时，音量最大，为30db，赋值为 127 时，音量最小，为-97db。
  • 例如获取hi_acodec_volume_ctrl结构体中volume_ctrl变量的值为y，则代表音量被调节为（30-y）db。

函数原型​

int ioctl(int fd, HI_ACODEC_GET_ADCR _VOLUME, hi_acodec_volume_ctrl*arg);

参数说明​

参数名输入/输出说明
fd输入Audio Codec设备文件描述符。
HI_ACODEC_GET_ADCR _VOLUME输入ioctl号。
arg输出内置Audio Codec音量控制参数。

返回值说明​

  • 0：成功。
  • 非0：失败。

父主题： 音量调节

功能描述​

ISP（Image Signal Processing）系统控制​

系统控制部分用于注册3A算法、注册Sensor驱动、初始化ISP firmware、运行ISP firmware、退出ISP firmware、配置ISP属性等功能。 ISP的Firmware包含三部分，一部分是ISP控制单元和基础算法库，一部分是AE/AWB/AF算法库，一部分是Sensor库。

AE（Auto Exposure）自动曝光​

AE模块实现的功能是：根据自动测光系统获得当前图像的曝光量，再自动配置镜头光圈、Sensor快门及增益来获得最佳的图像质量。

自动曝光的算法主要分：

  • 光圈优先，优先调整光圈到合适的位置，再分配曝光时间和增益，只适合p-iris 镜头，这样能均衡噪声和景深。
  • 快门优先，优先分配曝光时间，再分配Sensor增益和ISP增益，这样拍摄的图像噪声会比较小。
  • 增益优先，优先分配Sensor增益和ISP增益，再分配曝光时间，适合拍摄运动物体的场景。当前AE算法也支持客户设定更灵活的曝光分配策略，AE模块的工作流程下图所示。

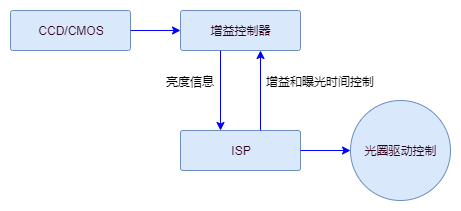

图1 AE模块工作流程图

AWB（Automatic White Balance）自动白平衡​

色温随可见光的光谱成分变化而变化，在低色温光源下，白色物体偏红，在高色温光源下，白色物体偏蓝，人眼可根据大脑的记忆判断，识别物体的真实颜色。AWB算法的功能是降低外界光源对物体真实颜色的影响，使得我们采集的颜色信息转变为在理想日光光源下的无偏色信息。

父主题： ISP系统控制及3A算法注册

基本概念​

  • 曝光时间：sensor积累电荷的时间，是sensor pixel从开始曝光到电量被读出的这段时间。
  • 曝光增益：对sensor的输出电荷的总的放大系数，一般有数字增益和模拟增益，模拟增益引入的噪声会稍小，所以一般优先用模拟增益。
  • 光圈：光圈是镜头中可以改变中间孔大小的机械装置。
  • 抗闪烁：由于电灯的电源工频与sensor的帧率不匹配而导致的画面闪烁，一般通过限定曝光时间和修改sensor的帧率来达到抗闪烁的效果。
  • 色温：色温是按绝对黑体定义的，光源辐射在可见区和绝对黑体的辐射完全相同时，此时黑体的温度称此光源的色温。
  • 白平衡：在不同色温的光源下，白色在传感器中的响应会偏蓝或偏红。白平衡算法通过调整 R, G, B 三个颜色通道的强度，使白色真实呈现。

父主题： ISP系统控制及3A算法注册

hi_mpi_isp_sensor_reg_callback​

函数功能​

ISP提供的Sensor注册的回调接口，用于获取差异化的初始化参数，并控制sensor。

函数原型​

hi_s32 hi_mpi_isp_sensor_reg_callback(hi_vi_pipe vi_pipe, const hi_isp_sns_attr_info *sns_attr_info, const hi_isp_sensor_register *sns_register)

约束说明​

此接口不支持多进程操作。

参数说明​

参数名输入/输出说明
vi_pipe输入VI PIPE号。 取值范围：[0, 4)。
sns_attr_info输入向ISP注册的Sensor的属性。 该结构体内的sensor_id是sensor库中自定义的值，需确保唯一，主要用于校对向ISP注册的sensor和向3A注册的sensor是否为同一个sensor。
sns_register输入Sensor注册结构体指针。

返回值说明​

参考资源​

接口调用流程，参见视频数据获取功能。

父主题： ISP系统控制及3A算法注册

hi_mpi_isp_sensor_unreg_callback​

函数功能​

ISP提供的取消Sensor注册的回调接口。

函数原型​

hi_s32 hi_mpi_isp_sensor_unreg_callback(hi_vi_pipe vi_pipe, hi_sensor_id sensor_id)

约束说明​

此接口不支持多进程操作。

参数说明​

参数名输入/输出说明
vi_pipe输入VI PIPE号。 取值范围：[0, 4)。
sensor_id输入向ISP注册的Sensor的Id。 sensor_id是sensor库中自定义的值，需确保唯一，主要用于校对向ISP反注册的sensor和向3A反注册的sensor是否为同一个sensor。

返回值说明​

参考资源​

接口调用流程，参见视频数据获取功能。

父主题： ISP系统控制及3A算法注册

hi_mpi_isp_mem_init​

函数功能​

初始化ISP内部资源。

函数原型​

hi_s32 hi_mpi_isp_mem_init(hi_vi_pipe vi_pipe)

约束说明​

  • 调用该接口前，必须先调用hi_mpi_isp_sensor_reg_callback接口向ISP注册Sensor。
  • 不支持多进程，必须要与hi_mpi_isp_sensor_reg_callback、hi_mpi_isp_ae_lib_reg_callback、hi_mpi_isp_awb_lib_reg_callback、hi_mpi_isp_init、hi_mpi_isp_run、hi_mpi_isp_exit、hi_mpi_ae_register、 hi_mpi_awb_register接口在同一个进程调用。
  • 当前业务正在运行hi_mpi_isp_run接口时，不能调用本接口。
  • 推荐调用hi_mpi_isp_exit接口后，再调用本接口重新初始化。
  • 不支持相同vi_pipe时，多线程执行ISP创建和销毁（即多线程同时调用hi_mpi_isp_sensor_reg_callback、hi_mpi_isp_ae_lib_reg_callback、hi_mpi_isp_awb_lib_reg_callback、hi_mpi_isp_init、hi_mpi_isp_run、hi_mpi_isp_exit、hi_mpi_ae_register、 hi_mpi_awb_register接口）

参数说明​

参数名输入/输出说明
vi_pipe输入VI PIPE号。 取值范围：[0, 4)。

返回值说明​

参考资源​

接口调用流程，参见视频数据获取功能。

父主题： ISP系统控制及3A算法注册

hi_mpi_isp_set_pub_attr​

函数功能​

设置ISP公共属性，例如裁剪分辨率、帧率等。

函数原型​

hi_s32 hi_mpi_isp_set_pub_attr(hi_vi_pipe vi_pipe, const hi_isp_pub_attr *pub_attr)

约束说明​

  • 调用本接口前，必须先调用hi_mpi_isp_mem_init接口初始化ISP内部资源。

  • ISP支持运行过程中动态裁剪图像的起始位置。

  • 调用本接口后ISP内的处理流程：

    ISP firmware判断图像WDR模式、分辨率、帧率是否变化，若都不变则直接返回；否则，ISP firmware会调用通过hi_mpi_isp_sensor_reg_callback接口注册的回调函数pfn_cmos_set_wdr_mode、pfn_cmos_set_image_mode改变Sensor模式；

  • 用户可以修改回调函数pfn_cmos_set_image_mode的实现来调整sensor模式切换的顺序。如只提供了5M30fps和1080P60fps初始化序列的Sensor，若要运行1080P30fps，可以从5M30fps裁剪得到，也可以从1080P60fps降帧得到， 修改pfn_cmos_set_image_mode函数实现即可。

  • 切换线性模式和帧WDR模式时，同样会判断pfn_cmos_set_image_mode的返回值， 因此线性模式和帧WDR模式应该采用不同的 image_mode，才能保证切换成功。

参数说明​

参数名输入/输出说明
vi_pipe输入VI PIPE号。 取值范围：[0, 4)。
pub_attr输入ISP公共属性。

返回值说明​

参考资源​

接口调用流程，参见视频数据获取功能。

父主题： ISP系统控制及3A算法注册
