模型加载

接口调用流程​

数据传输的关键接口调用流程如下：

  1. 申请内存。

  2. 将数据读入内存。

    由用户自行管理数据读入内存的实现逻辑。

  3. 通过内存复制实现数据传输。

    数据传输可以通过内存复制的方式实现，分为同步内存复制、异步内存复制：

    :::note 说明 Ascend RC场景下，不涉及Host上的内存申请、Host内的数据传输、Host与Device之间的数据传输。

    如果当前版本支持多种运行形态，在这种场景下，若想实现相同的应用程序可支持在多种形态下运行，申请内存的方式不同，会影响数据传输时调用的接口：

    • 若应用程序中区分申请Host内存或Device内存的接口，例如使用acl.rt.malloc_host接口申请Host内存、使用acl.rt.malloc接口申请Device内存时：

      需先调用acl.rt.get_run_mode接口获取软件栈的运行模式。

      • 当查询结果为ACL_HOST = 1，则数据传输时涉及申请Host上的内存。
      • 当查询结果为ACL_DEVICE = 0 ，则数据传输时不涉及申请Host上的内存，仅需申请Device上的内存。

      该种方式多一些代码逻辑的判断，不需要由用户处理Device上的内存对齐。在Device上运行应用的场景，该种方式少一些内存复制的步骤，性能较好。

    • 若应用程序中不区分申请Host内存或Device内存的接口，统一使用acl.rt.malloc_host接口（该接口支持申请Host或Device内存），pyACL内部会根据软件栈的运行模式自行判断运行时申请的是Host内存还是Device内存：

      无需调用acl.rt.get_run_mode接口获取软件栈的运行模式。该种方式代码逻辑相比前一种简单，但需由用户处理Device上的内存对齐。 :::

父主题： 数据传输

Device内的数据传输​

同步内存复制​

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考，示例代码如下：

import acl
## ......

## 1.申请内存。
size = 1 * 1024 * 1024
dev_ptr_a, ret = acl.rt.malloc(size, ACL_MEM_MALLOC_NORMAL_ONLY)
dev_ptr_b, ret = acl.rt.malloc(size, ACL_MEM_MALLOC_NORMAL_ONLY)

## 2.申请内存后，可向内存中读入数据，该自定义函数read_file由用户实现。
read_file(fileName, dev_ptr_a, size)

## 3.同步内存复制。
## 同步内存复制，dev_ptr_a表示Device上源内存地址的指针地址，dev_ptr_b表示Device上目的内存地址的指针地址，size表示内存大小。
## ACL_MEMCPY_DEVICE_TO_DEVICE = 3。
ret = acl.rt.memcpy(dev_ptr_b, size, dev_ptr_a, size, ACL_MEMCPY_DEVICE_TO_DEVICE)

## 4.使用完内存中的数据后，需及时释放资源。
ret = acl.rt.free(dev_ptr_a)
ret = acl.rt.free(dev_ptr_b)

## ......

异步内存复制​

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考，示例代码如下：

import acl
## ......

## 1.申请内存。
size = 1 * 1024 * 1024
dev_ptr_a, ret = acl.rt.malloc(size, ACL_MEM_MALLOC_NORMAL_ONLY)
dev_ptr_b, ret = acl.rt.malloc(size, ACL_MEM_MALLOC_NORMAL_ONLY)

## 2.申请内存后，可向内存中读入数据，该自定义函数read_file由用户实现。
read_file(fileName, dev_ptr_a, size)

## 3.异步内存复制。
## 异步内存复制，dev_ptr_a表示Device上源内存地址的指针地址，dev_ptr_b表示Device上目的内存地址的指针地址，size表示内存大小。
## ACL_MEMCPY_DEVICE_TO_DEVICE = 3。
stream = acl.rt_create_stream()
ret = acl.rt.memcpy_async(dev_ptr_b, size, dev_ptr_a, size, ACL_MEMCPY_DEVICE_TO_DEVICE, stream)
ret = acl.rt.synchronize_stream(stream)

## 4.使用完内存中的数据后，需及时释放资源。
ret = acl.rt.destroy_stream(stream)
ret = acl.rt.free(dev_ptr_a)
ret = acl.rt.free(dev_ptr_b)

## ......

父主题： 数据传输

模型加载​

从模型构建中的说明构建出模型后，需进行模型加载，为模型执行做准备。

接口调用流程​

开发应用时，如果涉及整网模型推理，则应用程序中必须包含模型加载的代码逻辑，关于模型加载的接口调用流程，请先参见pyACL接口调用流程了解整体流程，再查看本节中的流程说明。

本节描述的是整网模型加载的接口调用流程，对于算子模型加载与执行的详细说明请参见单算子调用。

pyACL提供两套模型加载的接口，用户可根据具体使用场景选择对应的模型加载接口：

  • 如图1所示，根据不同的加载方式（从文件加载、从内存加载等）选择不同的接口，操作相对简单，但需要记住各种方式的加载接口。
  • 如图2所示，针对不同的加载方式（从文件加载、从内存加载等），只需****设置接口中的配置参数，适用各种加载方式，但****涉及多个接口配合使用，分别用于创建配置对象、设置对象中的属性值、加载模型。

图1 模型加载流程（通过不同接口区分加载方式）

图2 模型加载流程（通过接口中的配置参数区分加载方式）

关键接口的说明如下：

  • 在模型加载前，需要先构建出适配昇腾AI处理器的离线模型（*.om文件），构建方式请参见模型构建。

  • 由****用户管理内存时，为确保内存不浪费，在申请工作内存、权值内存前，需要调用acl.mdl.query_size接口查询模型运行时所需工作内存、权值内存的大小。

    如果模型输入数据的Shape不确定，则不能调用acl.mdl.query_size接口查询内存大小，在加载模型时，就无法由用户管理内存，因此需选择由系统管理内存的模型加载接口（例如，acl.mdl.load_from_file、acl.mdl.load_from_mem）。

  • 支持以下方式加载模型，模型加载成功后，返回标识模型的模型ID：

    • 通过不同接口区分加载方式，从使用的接口上区分从文件加载，还是从内存加载，以及内存是由系统内部管理，还是由用户管理。
      • acl.mdl.load_from_file：从文件加载离线模型数据，由系统内部管理内存。
      • acl.mdl.load_from_mem：从内存加载离线模型数据，由系统内部管理内存。
      • acl.mdl.load_from_file_with_mem：从文件加载离线模型数据，由用户自行管理模型运行的内存（包括工作内存和权值内存，工作内存用于模型执行过程中的临时数据，权值内存用于存放权值数据）。
      • acl.mdl.load_from_mem_with_mem：从内存加载离线模型数据，由用户自行管理模型运行的内存（包括工作内存和权值内存）。
    • 通过接口中的配置参数区分加载方式，使用acl.mdl.set_config_opt接口、acl.mdl.load_with_config接口时，是通过配置对象中的属性来区分，在加载模型时是从文件加载还是从内存加载，以及内存是由系统内部管理还是由用户管理。

示例代码​

模型加载成功，会返回标识模型的ID，在模型执行时需要使用该ID。

您可以从样例介绍中获取完整样例代码。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

## 初始化变量。
model_path = "./model/resnet50.om"
## ......

## 加载离线模型文件（适配昇腾AI处理器的离线模型），由系统管理模型运行的内存(包括权值内存、工作内存)。
## 模型加载成功，返回标识模型的ID。
model_id, ret = acl.mdl.load_from_file(model_path)

## ......

父主题： 模型推理基本场景

模型执行​

基本原理​

开发应用时，如果涉及整网模型推理，则应用程序中必须包含模型执行的代码逻辑，关于模型执行的接口调用流程。请先参见pyACL接口调用流程了解整体流程，再查看本节中的流程说明。

本节描述的是整网模型执行的接口调用流程，对于算子模型加载与执行的详细说明请参见单算子调用。

  • 在模型加载之后，模型执行之前，需要准备输入、输出数据结构，将输入数据传输到模型输入数据结构的对应内存中。

  • 模型执行结束后，若无需使用输入数据、aclmdlDesc类型、aclmdlDataset类型、aclDataBuffer类型等相关资源，需及时释放内存、销毁对应的数据类型，防止内存异常。

    模型可能存在多个输入、多个输出，每个输入/输出的内存地址、内存大小用aclDataBuffer类型的数据来描述，针对每个输入/输出，需调用acl.destroy_data_buffer接口销毁相应的aclDataBuffer类型，并调用acl.rt.free接口释放内存中的数据。

接口调用流程​

图1 基本的模型推理流程

关键接口的说明如下：

  1. 调用acl.mdl.create_desc接口创建描述模型基本信息的数据类型。

  2. 调用acl.mdl.get_desc接口根据模型加载中返回的模型ID获取模型基本信息。

  3. 准备模型执行的输入、输出数据结构，具体流程请参见准备模型执行的输入/输出数据结构。

    如果模型的输入涉及动态Batch、动态分辨率、动态AIPP、动态维度（ND格式）等特性，请参见模型动态推理、模型动态AIPP推理。

  4. 执行模型推理。

    对于固定的多Batch场景，需要满足Batch数后，才能将输入数据发送给模型进行推理。不满足Batch数时，用户需根据自己的实际场景处理。

    当前系统支持模型的同步推理和异步推理：

  5. 获取模型推理的结果，用于后续处理。

    对于同步推理，直接获取模型推理的输出数据即可。

    对于异步推理，在实现Callback功能时，在回调函数内获取模型推理的结果，供后续使用。

  6. 释放内存。

    调用acl.rt.free接口释放Device上的内存。

  7. 释放相关数据类型的数据。

    在模型推理结束后，需及时依次调用acl.destroy_data_buffer接口和acl.mdl.destroy_dataset接口释放描述模型输入的数据。如果存在多个输入、输出，需调用多次acl.destroy_data_buffer接口。

准备模型执行的输入/输出数据结构​

pyACL提供了以下数据类型来描述模型、模型输入、模型输出以及存放数据的内存，在模型执行前，需要构造好这些数据类型，作为模型执行的输入：

  • 使用aclmdlDesc类型的数据描述模型基本信息（例如输入/输出的个数、名称、数据类型、Format、维度信息等）。

    模型加载成功后，用户可根据模型的ID，调用acl.mdl.get_desc接口获取该模型的描述信息，进而从模型的描述信息中获取模型输入/输出的个数、内存大小、维度信息、Format、数据类型等信息，可参见aclmdlDesc类型下的操作接口。

  • 使用aclmdlDataset类型的数据描述模型的输入/输出数据，模型可能存在多个输入、多个输出。

    调用aclmdlDataset类型下的操作接口添加aclDataBuffer类型的数据、获取aclDataBuffer的个数等。

  • 每个输入/输出的内存地址、内存大小用aclDataBuffer类型的数据来描述。

    调用aclDataBuffer类型下的操作接口获取内存地址、内存大小等。

图2 aclmdlDataset类型与aclDataBuffer类型的关系

了解相关的数据类型后，可以使用这些数据类型的操作接口准备模型的输入、输出数据结构，如下图所示。

图3 模型执行的输入/输出数据结构的准备流程

关键说明如下：

示例代码（准备模型的输入和输出数据结构）​

您可以从样例介绍中获取完整样例代码。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

## 初始化变量。
ACL_MEM_MALLOC_HUGE_FIRST = 0

## 1.根据模型的ID，获取该模型的描述信息。
## self.model_desc为aclmdlDesc类型。
self.model_desc = acl.mdl.create_desc()
ret = acl.mdl.get_desc(self.model_desc, self.model_id)

## 2.准备模型推理的输入数据集。
## 创建aclmdlDataset类型的数据，描述模型推理的输入。
self.load_input_dataset = acl.mdl.create_dataset()
## 获取模型输入的数量。
input_size = acl.mdl.get_num_inputs(self.model_desc)
self.input_data = []
## 循环为每个输入申请内存，并将每个输入添加到aclmdlDataset类型的数据中。
for i in range(input_size):
    buffer_size = acl.mdl.get_input_size_by_index(self.model_desc, i)
    # 申请输入内存。
    buffer, ret = acl.rt.malloc(buffer_size, ACL_MEM_MALLOC_HUGE_FIRST)
    data = acl.create_data_buffer(buffer, buffer_size)
    _, ret = acl.mdl.add_dataset_buffer(self.load_input_dataset, data)
    self.input_data.append({"buffer": buffer, "size": buffer_size})

## 3.准备模型推理的输出数据集。
## 创建aclmdlDataset类型的数据，描述模型推理的输出。
self.load_output_dataset = acl.mdl.create_dataset()
## 获取模型输出的数量。
output_size = acl.mdl.get_num_outputs(self.model_desc)
self.output_data = []
## 循环为每个输出申请内存，并将每个输出添加到aclmdlDataset类型的数据中。
for i in range(output_size):
    buffer_size = acl.mdl.get_output_size_by_index(self.model_desc, i)
    # 申请输出内存。
    buffer, ret = acl.rt.malloc(buffer_size, ACL_MEM_MALLOC_HUGE_FIRST)
    data = acl.create_data_buffer(buffer, buffer_size)
    _, ret = acl.mdl.add_dataset_buffer(self.load_output_dataset, data)
    self.output_data.append({"buffer": buffer, "size": buffer_size})

## ......

示例代码（执行模型）​

您可以从样例介绍中获取完整样例代码。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

ACL_MEMCPY_HOST_TO_DEVICE = 1
ACL_MEMCPY_DEVICE_TO_HOST = 2
NPY_BYTE = 1
images_list = ["./data/dog1_1024_683.jpg", "./data/dog2_1024_683.jpg"]

for image in images_list:
    # 1.自定义函数transfer_pic，使用Python库读取图片文件，并对图片进行缩放、剪裁等操作。
    # transfer_pic函数的实现请参考样例中源代码。
    img = transfer_pic(image)

    # 2.准备模型推理的输入数据，运行模式默认为运行模式为ACL_HOST，当前实例代码中模型只有一个输入。

    bytes_data = img.tobytes()
    np_ptr = acl.util.bytes_to_ptr(bytes_data)
    # 将图片数据从Host传输到Device。
    ret = acl.rt.memcpy(self.input_data[0]["buffer"], self.input_data[0]["size"], np_ptr,
                         self.input_data[0]["size"], ACL_MEMCPY_HOST_TO_DEVICE)

    # 3.执行模型推理。
    # self.model_id表示模型ID，在模型加载成功后，会返回标识模型的ID。
    ret = acl.mdl.execute(self.model_id, self.load_input_dataset, self.load_output_dataset)

## ......

示例代码（处理推理结果：直接处理内存中的数据）​

您可以从样例介绍中获取完整样例代码。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

以图片分类网络为例，模型执行结束后，需处理每一张图片的模型推理结果，直接输出top5置信度的类别编号。

## 处理模型推理的输出数据，输出top5置信度的类别编号。
inference_result = []
for i, item in enumerate(self.output_data):
    buffer_host, ret = acl.rt.malloc_host(self.output_data[i]["size"])
    # 将推理输出数据从Device传输到Host。
    ret = acl.rt.memcpy(buffer_host, self.output_data[i]["size"], self.output_data[i]["buffer"],
                         self.output_data[i]["size"], ACL_MEMCPY_DEVICE_TO_HOST)

    bytes_out = acl.util.ptr_to_bytes(buffer_host, self.output_data[i]["size"])
    data = np.frombuffer(bytes_out, dtype=np.byte)

    inference_result.append(data)
    tuple_st = struct.unpack("1000f", bytearray(inference_result[0]))
    vals = np.array(tuple_st).flatten()
    top_k = vals.argsort()[-1:-6:-1]
    print("======== top5 inference results: =============")
    for j in top_k:
        print("[%d]: %f" % (j, vals[j]))

## ......

示例代码（释放模型的输入、输出资源）​

您可以从样例介绍中获取完整样例代码。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝运行，仅供参考。

<br> 1<br> 2<br> 3<br> 4<br> 5<br> 6<br> 7<br> 8<br> 9<br>10<br>11<br>12<br>13<br>14<br>15<br>16<br>17<br>18<br>19<br>20<br>21<br>22<br><br># 释放模型推理的输入、输出资源。<br># 释放输入资源，包括数据结构和内存。<br>while self.input_data:<br> item = self.input_data.pop()<br> ret = acl.rt.free(item["buffer"])<br>input_number = acl.mdl.get_dataset_num_buffers(self.load_input_dataset)<br>for i in range(input_number):<br> data_buf = acl.mdl.get_dataset_buffer(self.load_input_dataset, i)<br> if data_buf:<br> ret = acl.destroy_data_buffer(data_buf)<br>ret = acl.mdl.destroy_dataset(self.load_input_dataset)<br># 释放输出资源，包括数据结构和内存。<br>while self.output_data:<br> item = self.output_data.pop()<br> ret = acl.rt.free(item["buffer"])<br>output_number = acl.mdl.get_dataset_num_buffers(self.load_output_dataset)<br>for i in range(output_number):<br> data_buf = acl.mdl.get_dataset_buffer(self.load_output_dataset, i)<br> if data_buf:<br> ret = acl.destroy_data_buffer(data_buf)<br>ret = acl.mdl.destroy_dataset(self.load_output_dataset)<br>

父主题： 模型推理基本场景

模型卸载​

关于模型卸载的接口调用流程，请参见pyACL接口调用流程。

基本原理​

在模型推理结束后，还需要通过acl.mdl.unload接口卸载模型，并销毁aclmdlDesc类型的模型描述信息。

示例代码​

## 卸载模型。
ret = acl.mdl.unload(self.model_id)

## 释放模型描述信息。
if self.model_desc:
    ret = acl.mdl.destroy_desc(self.model_desc)
    self.model_desc = None

父主题： 模型推理基本场景

媒体数据处理基础知识​

本章主要介绍图像/视频数据处理的具体功能、接口调用流程以及示例代码。

DVPP图像/视频数据处理的典型使用场景​

如果源图或视频的分辨率、格式等与模型的要求不一致时，我们可以将源图或视频处理成符合模型的要求。如下为典型场景的举例。

  • 视频解码、缩放。

    使用YOLOv3模型实现目标检测的场景下，用户提供的输入视频为H264/H265编码格式、分辨率为1920*1080，但YOLOv3模型要求的输入图片格式为RGB/YUV、分辨率为416*416，两者不一致，此时可对视频执行以下一系列处理。

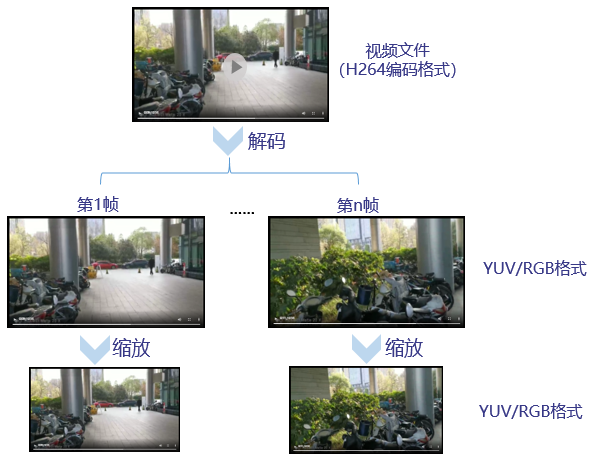

    图1 视频解码、缩放使用场景图

  • 图片解码、缩放、格式转换。

    使用ResNet-50模型实现图片分类的场景下，用户提供的输入图片为JPEG编码格式、分辨率为1280*720，但ResNet-50模型要求的输入图片格式为RGB、分辨率为224*224，两者不一致，此时可对图片执行以下一系列处理。

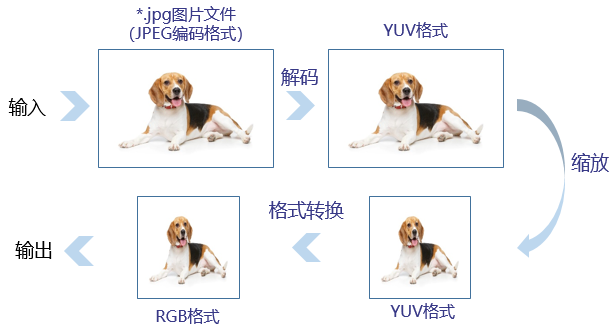

    图2 图片解码、缩放、格式转换使用场景图

  • 抠图、缩放、格式转换。

    使用ResNet-50模型实现图片分类的场景下，用户提供的输入图片格式为YUV420SP、分辨率为1280*720，但ResNet-50模型要求的输入图片格式为RGB、分辨率为224*224，两者不一致，此时对图片执行以下一系列处理。

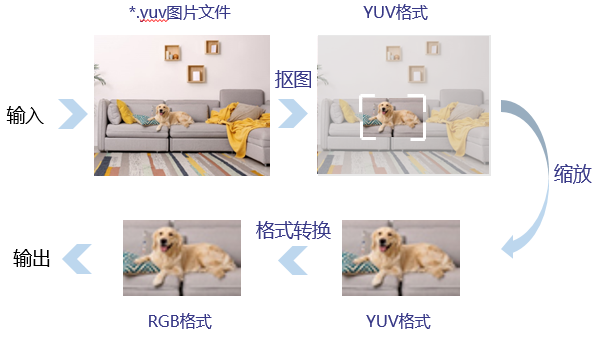

    图3 抠图、缩放、格式转换使用场景图

媒体数据处理功能开发流程​

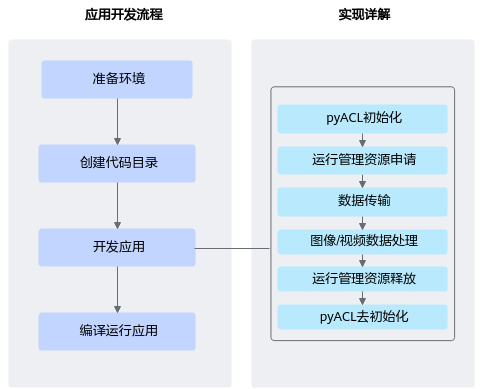

图4 开发流程

  1. 准备环境。

    请参见应用开发环境准备。

  2. 创建代码目录。

    在开发应用前，您需要先创建目录，存放代码文件、脚本、测试图片数据、模型文件等。

  3. （可选）构建模型。

    模型推理场景下，必须要有适配昇腾AI处理器的离线模型（*.om文件），请参见模型构建。

    :::note 说明 如果应用中涉及模型推理，则需要构建模型。 :::

  4. 开发应用。

    如果应用中涉及模型推理，请参见模型推理基本场景、扩展更多特性编写相应的代码。

  5. 运行应用，请参见应用调试。

父主题： 媒体数据处理
