串口模块

USB转TTL串口模块​

产品参数​

  • 品牌：Firefly
  • 尺寸：25mm*15.5mm

技术资料​

驱动下载：http://www.prolific.com.tw/US/ShowProduct.aspx?pcid=41

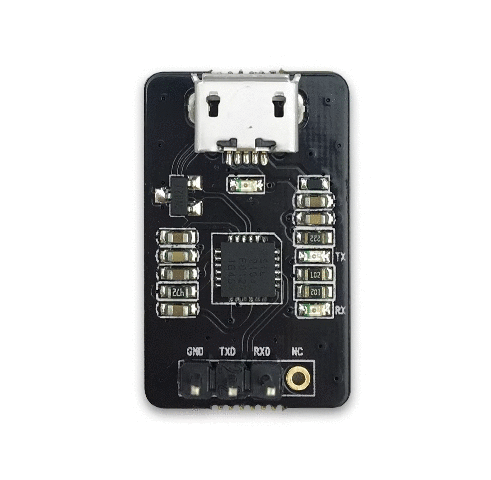

实物图​

_images/module_serial_list.png

连接方法​

USB 转串口适配器，有四个引脚：

  • 3.3V 电源（NC），不需要连接
  • GND，串口的地线，接开发板串口的 GND 针
  • TXD，串口的输出线，接开发板串口的 TX 针
  • RXD，串口的输入线，接开发板串口的 RX 针

注意： 如使用其它串口适配器遇到 TX 和 RX 不能输入和输出的问题，可以尝试对调 TX 和 RX 的连接。

AIO-1684XJD4 DEBUG 口：

_images/debug_connection.png
