1. 接口定义

1.1. 整机接口定义​

ROC-RK3568-PC-SE 提供了丰富的接口，主要包括：

  • 电源接口

  • 1 x Type-C

  • 1 x USB3.0

  • 2 x USB2.0

  • HDMI

  • MIPI 屏幕接口

  • EDP 屏接口

  • 以太网

  • 3.5mm 耳机接口

  • 12V 电源接口

  • TF 卡槽

  • SIM 卡槽

  • MINI-PCIE

  • SATA 接口

  • Power 按键

  • Reset 按键

  • Recovery 按键

  • MaskRom 按键

  • 调试串口

  • 工业级串口 (RS485, RS232, TTL)

  • MIPI 摄像头接口

  • M.2 PCIE 3.0接口

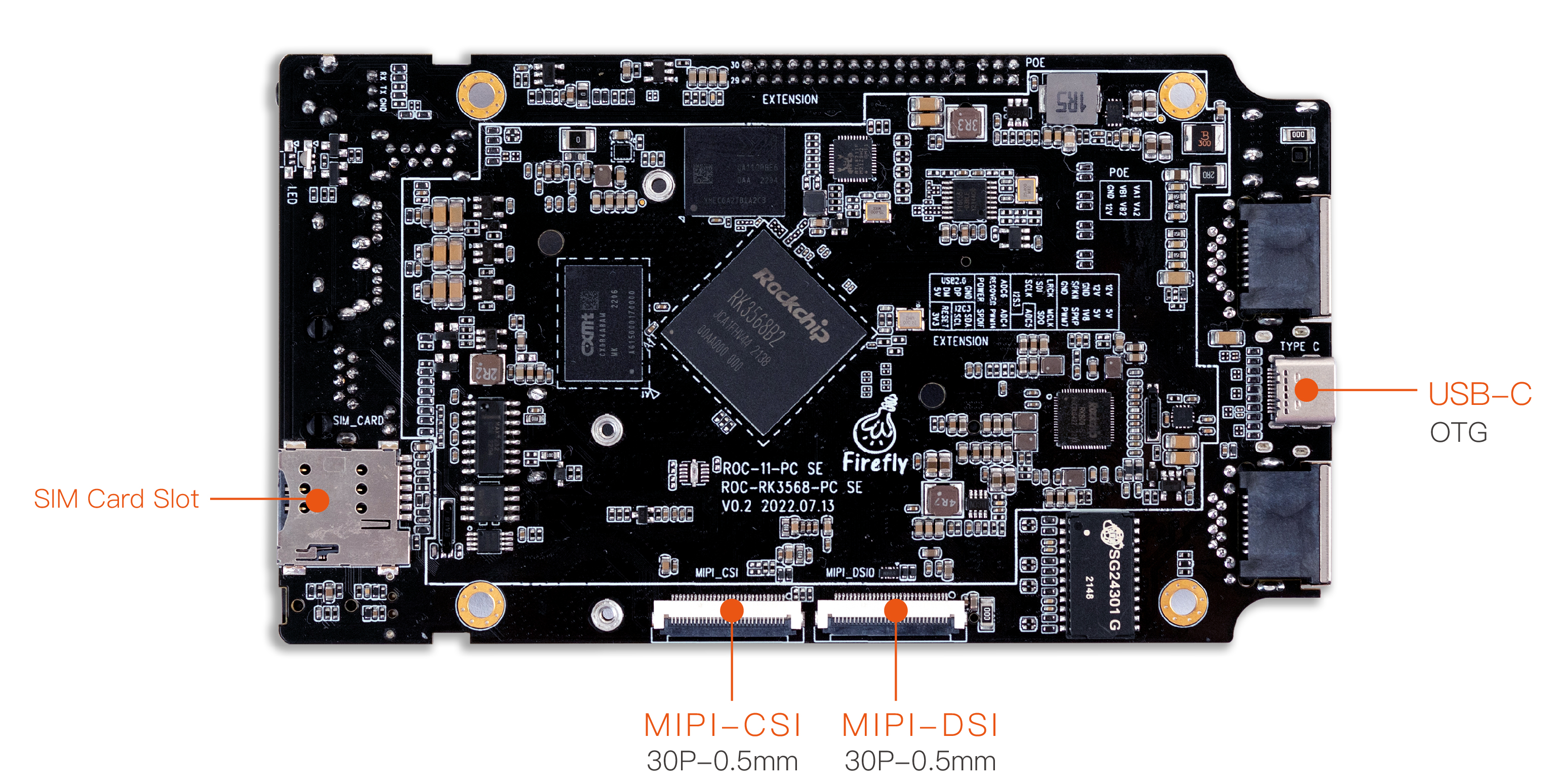

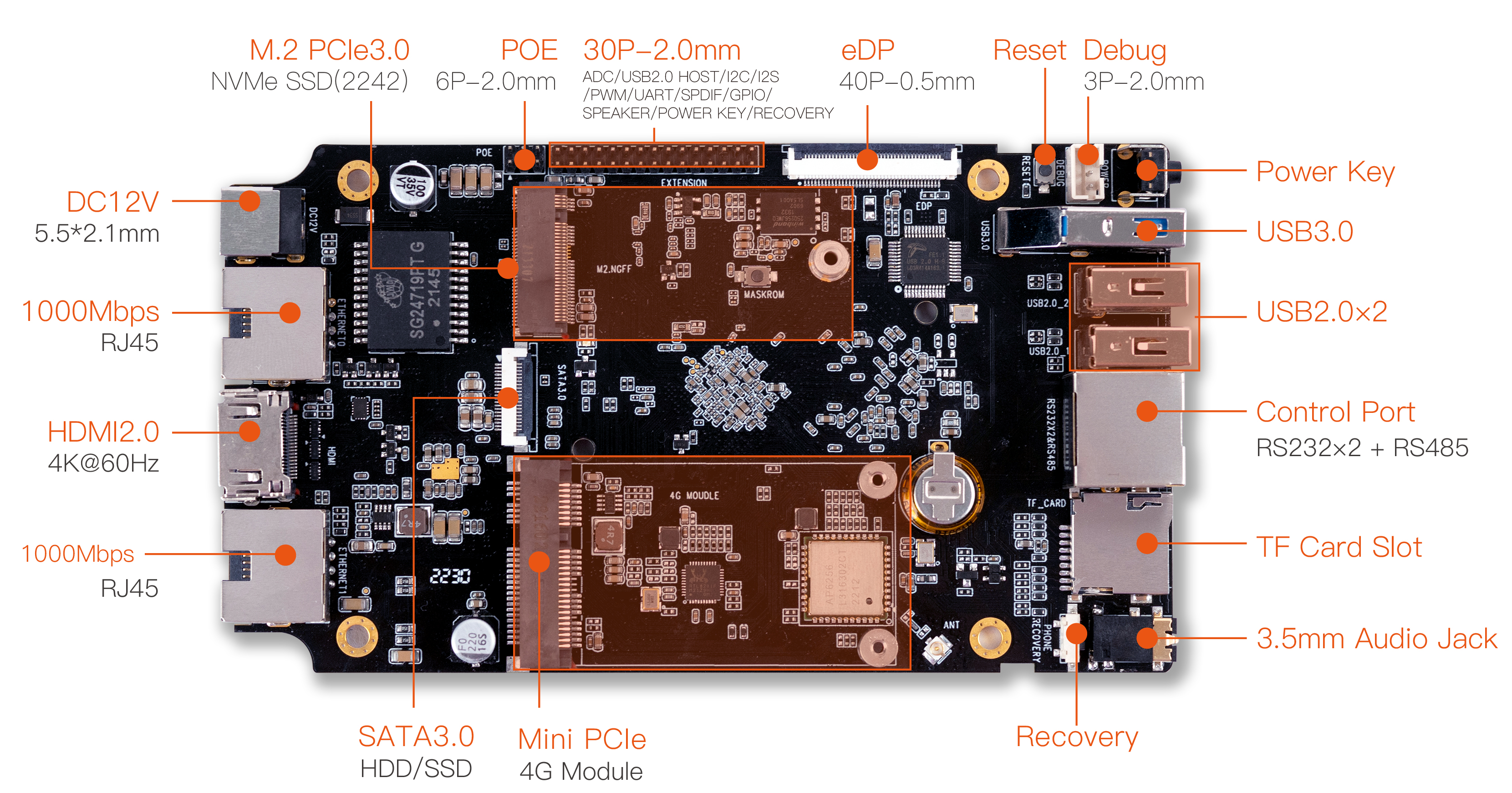

具体如下图：

_images/interface_front.jpg

_images/interface_reverse.jpg
