1. 接口定义

1.1. 整机接口定义

AIO-3562JQ 提供了丰富的接口，主要包括：

• 电源接口
• 1 x USB3.0（host/otg）
• 3 x USB2.0（接口×1，座子×2）
• MIPI-DSI 屏幕接口
• 1000M 以太网口
• 100M 以太网口
• WiFi、蓝牙二合一天线
• MIC 接口
• 喇叭接口
• TF 卡槽
• SIM 卡槽
• Power 按键
• Reset 按键
• Recovery 按键
• Maskrom 按键
• 调试串口
• 工业级串口 (RS485, RS232, UART)
• 光耦隔离 IO (输入x2，输出x2)
• CAN/CANFD
• 2x MIPI 摄像头接口
• MINI-PCIE 座 (USB2.0)
• I2C
• 电池接口

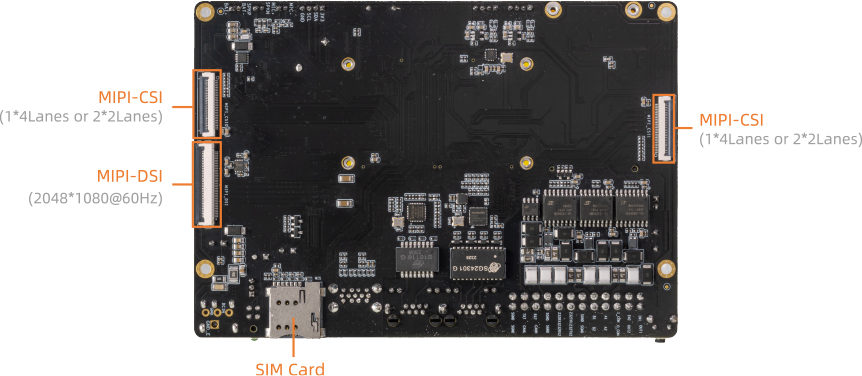

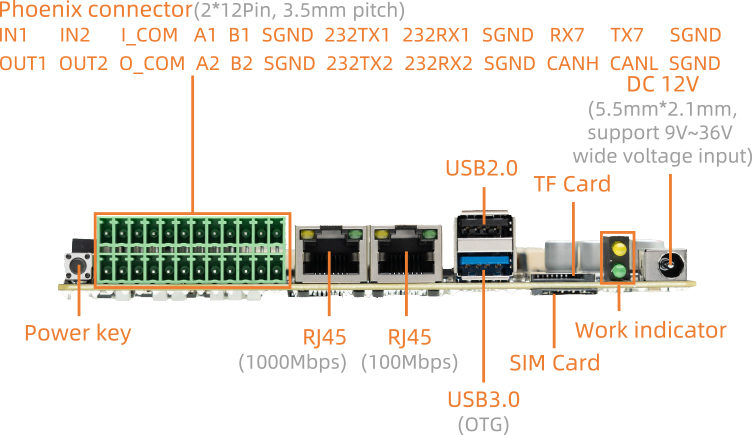

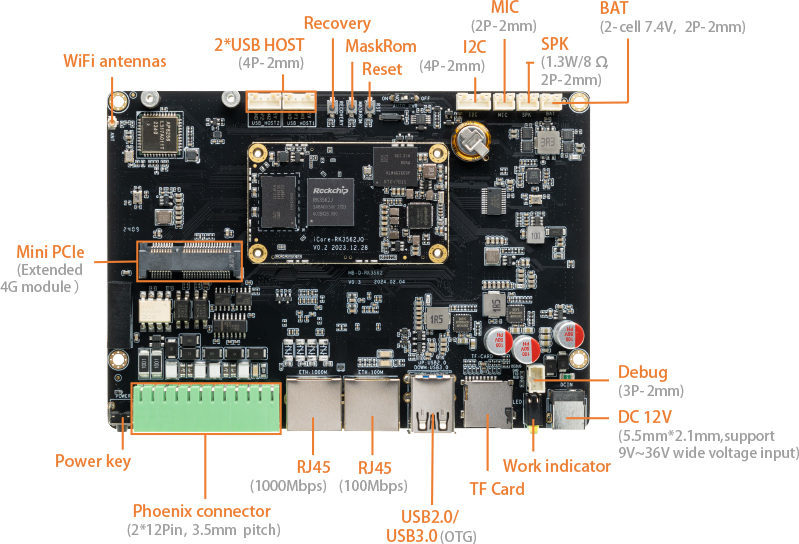

具体如下图：
