升级固件

前言​

本文介绍了如何将主机上的固件烧录到 LPA3403V100 开发板的存储器中。

升级时，需要根据主机操作系统和固件类型来选择合适的升级方式，建议使用 USB 烧录，若使用网口烧录可参考以下文档：

烧录工具使用说明：BurnTool 工具使用指南.pdf

烧录软件使用指南：ToolPlatform工具平台 使用指南.pdf

2 使用 USB 烧录固件​

2.1 准备工具​

2.2 准备固件​

固件可以通过申请SDK编译获得，也可以通过支持与下载处下载固件。

2.3 安装烧写工具​

  • PC 端 USB 驱动安装

    由于 PC 端 Tools 工具与单板 USB 接口之间通信基于 libusb 的应用，所以需要在 PC 端安装指定驱动（仅安装一次，不依赖 Tools 工具），安装步骤如下：

    步骤1 下载 zadig-2.9.exe

    步骤2 双击运行zadig-2.9.exe，选择 Options->List All Devices，点击选择List All Devices。

    步骤3 使用双公头数据线一端连接主机，一端连接开发板。

    步骤4 持续按住开发板上的 update 键，再给开发板上下电，在红色方框位置选择正确的设备，然后方框内选择USBBurn与libusb-win32驱动，点击Reinstall Driver，如图：

    点击安装后如图：

    安装成功如图：

    提示

    • 按住单板上的update键，再单板上下电，设备管理器中的识别的usb设备可能只会出现一小会，就会消失，是正常现象，可以在使用Toolplatform工具进行USB烧写过程中，打开设备管理器，此时USB设备一直会存在。
    • 注意每次使用USB烧写，都需要按住单板上的update键，再单板上下电，才能正常烧写。

  • 安装烧录工具

    下载 烧录工具ToolPlatform，解压，运行 ToolPlatform 目录里面的 ToolPlatform.exe，如下图：

2.4 进入升级模式​

  • 先断开电源适配器连接

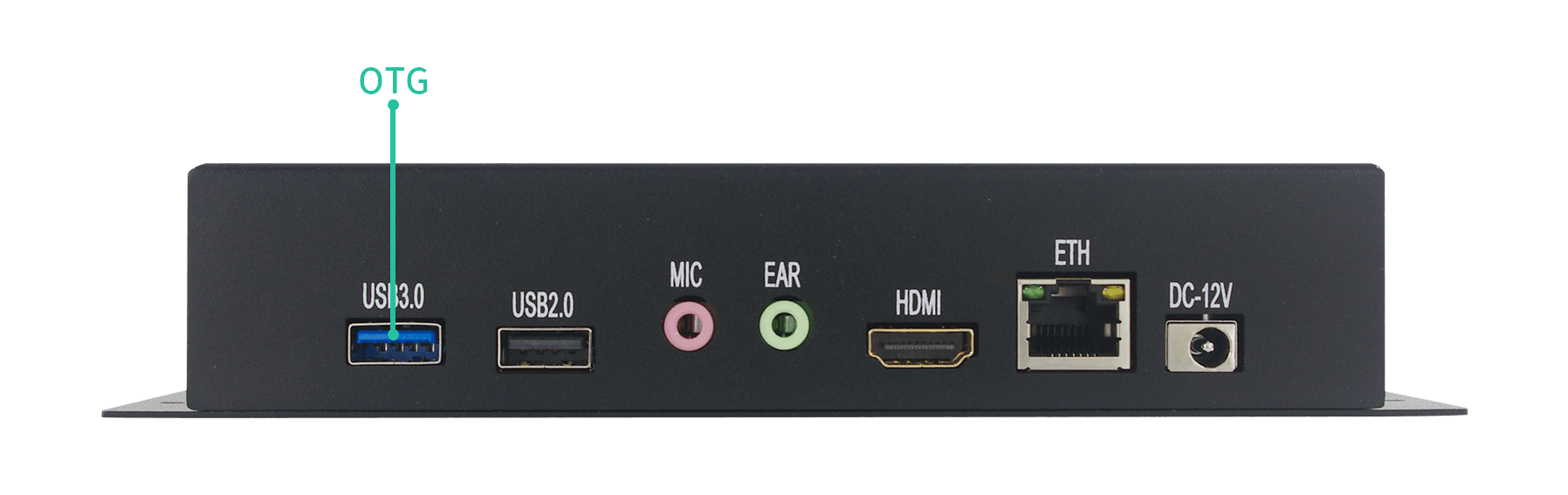

  • 使用双公头数据线一端连接主机，一端连接开发板，串口同时也连接设备

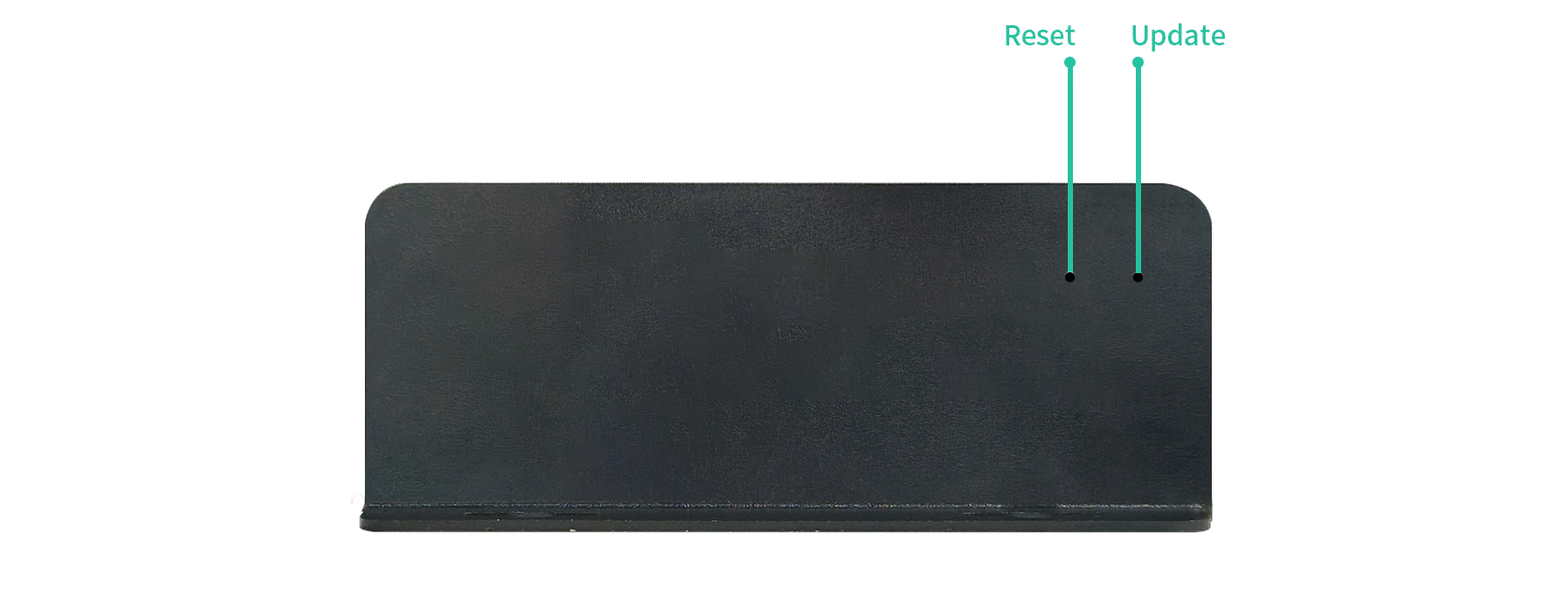

  • 按住设备上的 Update （恢复）键并保持

  • 接上电源
  • 大约两秒钟后，松开 Update 键

2.5 USB 烧写固件​

2.5.1 fastboot 烧录​

  1. 首先切换到 烧写eMMC 页面
  2. fastboot 烧录是使用串口进行烧录，且需要根据板子本身ddr容量进行选择 4G 或者 8G，否则烧录失败或系统无法启动

  1. 点击烧写后按照控制台要求操作断电重新上电，可按下reset键 或 重新插拔电源

2.5.2 kernel/rootfs 烧录​

kernel、rootfs 烧录建议使用 USB 烧录，

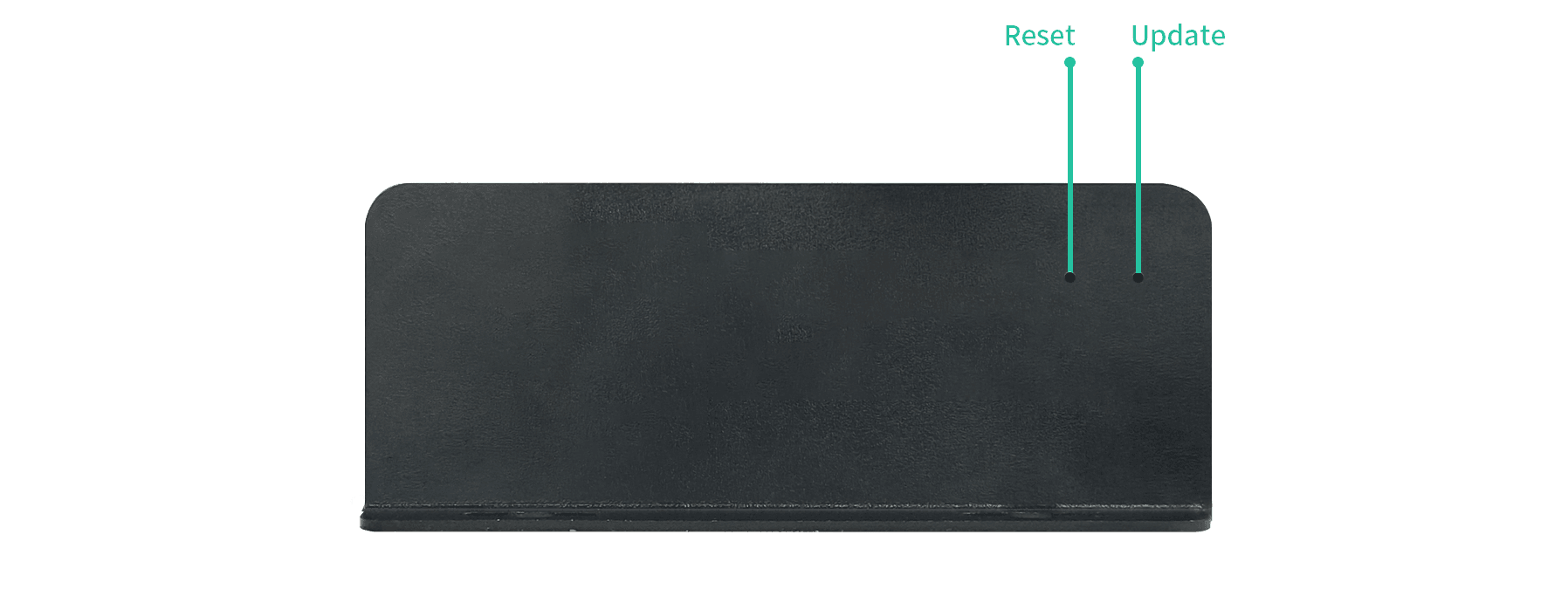

点击烧写后会出现如下提示，可按住 update 键，然后按下 reset 键
