系统调试

串口调试​

硬件连接​

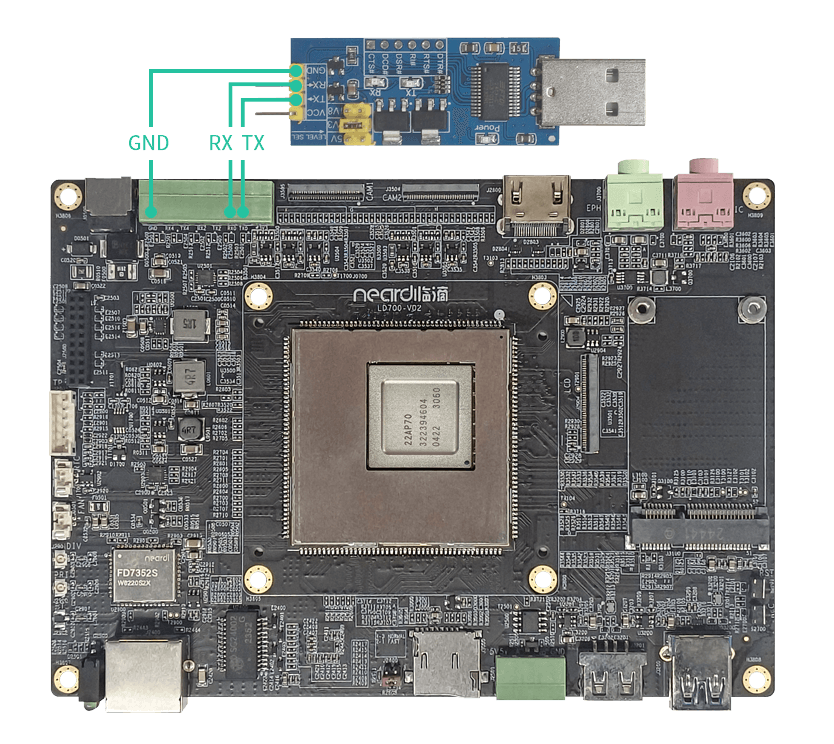

LKD3519AV200 串口连接图,串口调试器是FT232RL(USB TO TTL)[点击购买]：

Windows 串口工具​

1、将开发板的Debug口连接到PC端的USB口，打开设备管理器获取USB Serial Port的端口号，如下图所示：

2、安装 MobaXterm串口工具

3、点击 session 选择 Serial。

4、Serial port 修改为设备管理器获取到的 COM 端口。

5、 Speed (bsp) 修改为 115200。

6、 点击 OK 按钮。

Linux 串口工具​

1、安装minicom： sudo apt-get install minicom。

2、将开发板的Debug口连接到主机端的USB口。

3、以root权限打开minicom： sudo minicom -s。

4、打开Minicom菜单：输入CTRL-A + z。

5、进入Minicom配置界面：输入“O”选择“Configure Minicom”。

6、进入串口设置：选择“Serial port setup”。

7、设置串口设备：输入“A”，写入“/dev/ttyAMA0”，按回车确定。

8、禁止流控：输入“F”，按回车确定。

9、设置波特率：输入“E”，再输入“A”直到显示“Current 115200 8N1”，然后回车确定。

10、保存设置：选择“Save setup as dfl”。

11、退出设置：选择“Exit”。
