AHD-1080P-X30 摄像头
AHD-1080P-X30 是一款车载红外 AHD 摄像头配件，型号资料里对应 D-S830H，适合搭配带 AHD 视频输入的整机或方案使用。
目前这类 AHD 摄像头可用于 LPA3588、LPA3568、LPS3576、LPS3588 等产品方案。实际项目里还是要看主板是否预留 AHD 输入、转接线束是否匹配，以及对应系统镜像是否已经打开相关采集链路。
需要购买配件的话，可以从这里下单：点击购买。
资料下载
完整资料已经放到网盘，包含规格书、产品图和 3D 结构文件：
- 文件夹：
AHD-1080P-X30 - 链接：https://pan.baidu.com/s/15ksTOUN7BZyEHO2HAaAOtA?pwd=ldkj
- 提取码：
ldkj
里面主要有这几份：
| 文件 | 用途 |
|---|---|
红外车载相机D-S830H Specification sheet.pdf | 规格参数。 |
X30-产品图.pdf | 外形和安装尺寸。 |
X30-PC.stp | 3D 结构文件，做整机结构适配时会用到。 |
主要参数

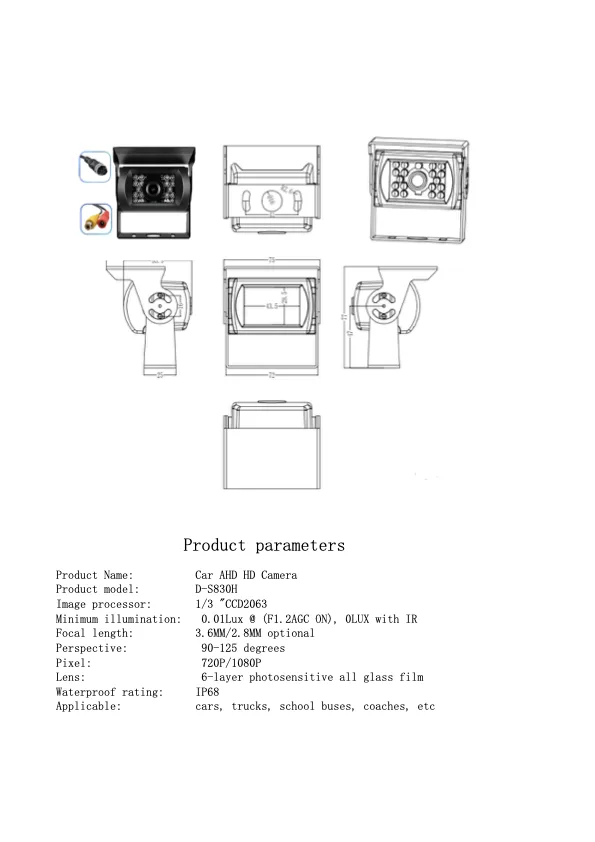

下面这张是规格书里的参数页。项目选型时，先重点看分辨率、视角、红外、供电和防水等级这些项。
从规格书里整理一下常用信息：
| 项目 | 说明 |
|---|---|
| 产品名称 | Car AHD HD Camera |
| 产品型号 | D-S830H |
| 分辨率 | 720P / 1080P |
| 最低照度 | 0.01 Lux；带红外时可到 0 Lux |
| 焦距 | 3.6 mm / 2.8 mm 可选 |
| 视角 | 90-125 度 |
| 镜头 | 6 层全玻璃镜片 |
| 防水等级 | IP68 |
| 典型用途 | 小汽车、卡车、校车、客车等车载场景 |
外形尺寸

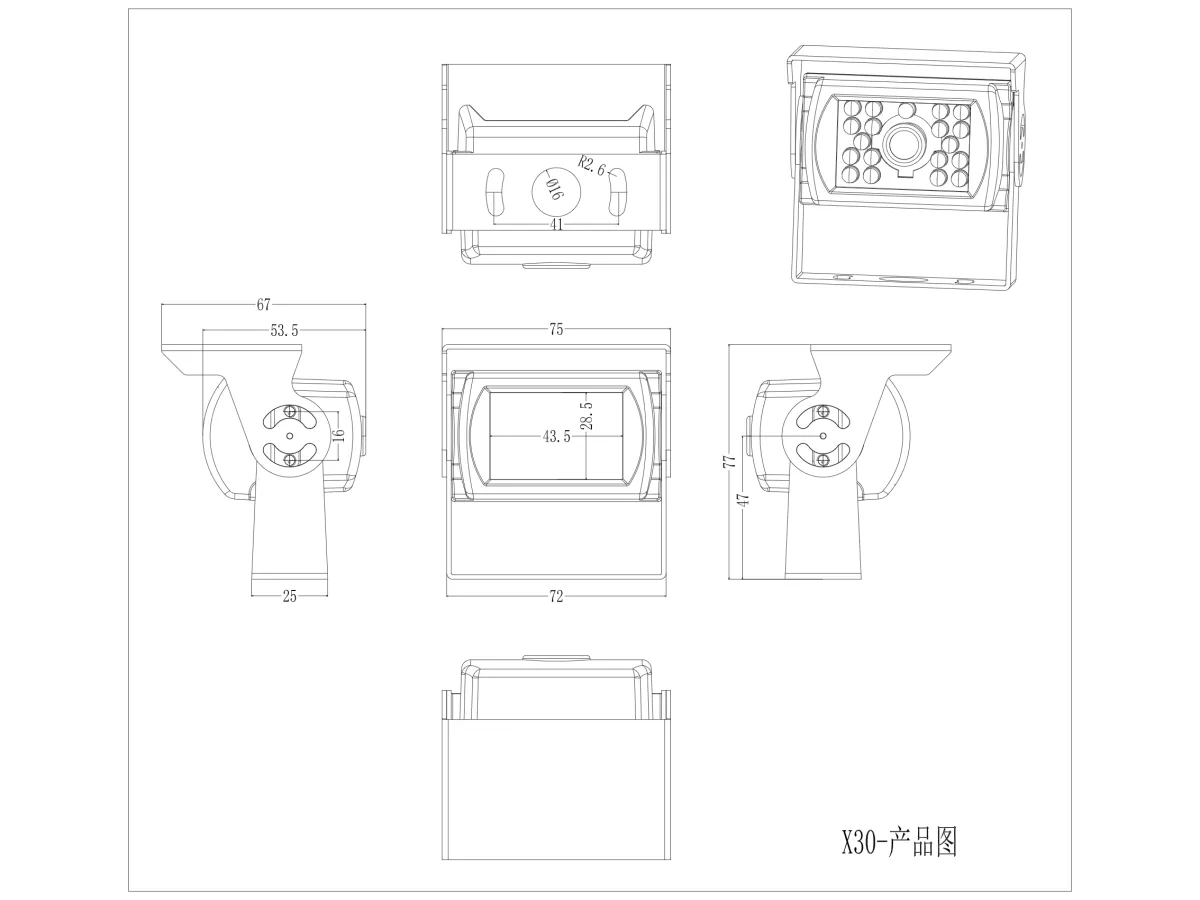

下面是 X30-产品图.pdf 里的外形尺寸图。结构设计时建议以网盘中的原始 PDF 和 X30-PC.stp 为准，网页里的图主要方便快速确认尺寸大概范围。
使用时注意
- 接线前先确认主板端 AHD 输入接口、线序和供电是否匹配。
- 车载场景建议确认安装位置、出线方向和防水处理，线束不要长期受力。
- 如果项目要做结构开孔或外壳固定，优先用
X30-PC.stp做机械确认。 - 若需要特殊定制，请联系对应业务或发送邮件到 support@neardi.com。
