Display 和 HDMI

Neardi Pi 3 提供 1 路 HDMI 输出。产品手册中标注 HDMI 最大能力为 8K@30 或 4K@120。

HDMI 配置在：

rk3576-neardi-lb200-hdmi.dtsi

该文件会启用 HDMI controller、HDPTX PHY、HDMI route 和 HDMI sound。

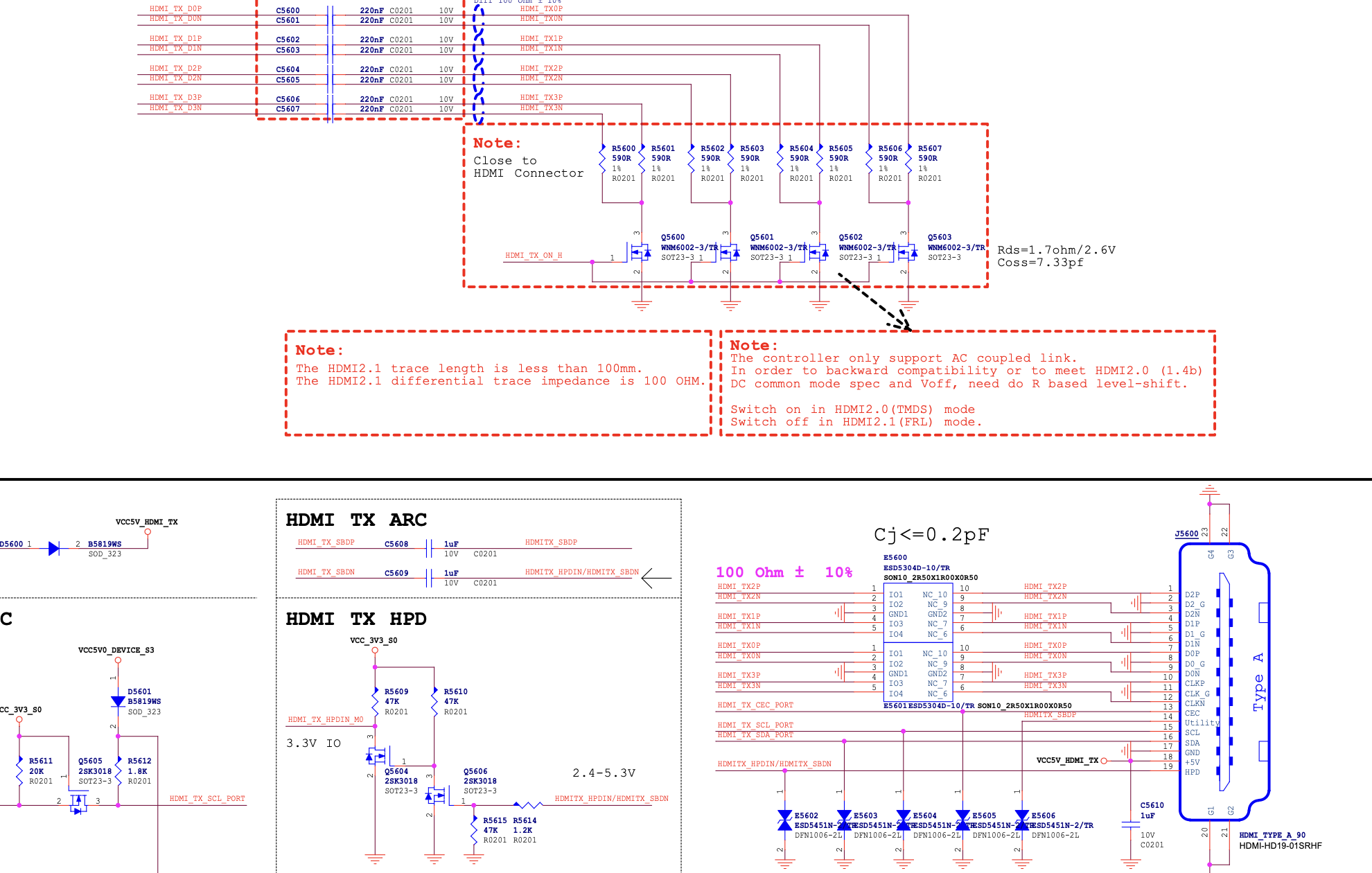

HDMI 局部参考图：

HDMI 测试

Neardi Pi 3 可以读取显示器 EDID，并自动选择输出模式。

查看当前显示器支持的分辨率：

export DISPLAY=:0.0
xrandr

常见 DRM 节点：

HDMI: /sys/devices/platform/display-subsystem/drm/card0/card0-HDMI-A-1/
DP  : /sys/devices/platform/display-subsystem/drm/card0/card0-DP-1/

运行时修改分辨率、方向、刷新率可以参考论坛说明： Ubuntu 系统如何动态管理显示器的分辨率/方向/刷新��率

如果 Ubuntu 下热插拔 HDMI 后没有显示，建议先接好 HDMI 再重启板卡。部分固件版本对显示热插拔支持不完整。

如果要使用 MIPI DSI 显示，需要搭配 Neardi Pi 扩展板。扩展板提供 1 路 4-lane MIPI DSI，参考屏幕 DTS 是：

rk3576-neardi-lb200-mipi-screen-dcphy0.dtsi
