GPIO说明

GPIO说明1、GPIO编号2、GPIO引脚2.1、GPIO.BOARD模式2.2、GPIO.BCM模式3、其它引脚

Jetson系列主板的Jetson.GPIO库允许开发者通过40Pin的GPIO引脚与外部硬件设备进行交互。

1、GPIO编号​

Jetson.GPIO库支持两种常见编号模式：BOARD和BCM模式

注意：教程只演示GPIO.BOARD模式

模式编号方式
GPIO.BOARD基于物理引脚编号（1-40）
GPIO.BCM基于Broadcom芯片的GPIO逻辑编号（与硬件芯片上的GPIO通道直接对应）

2、GPIO引脚​

2.1、GPIO.BOARD模式​

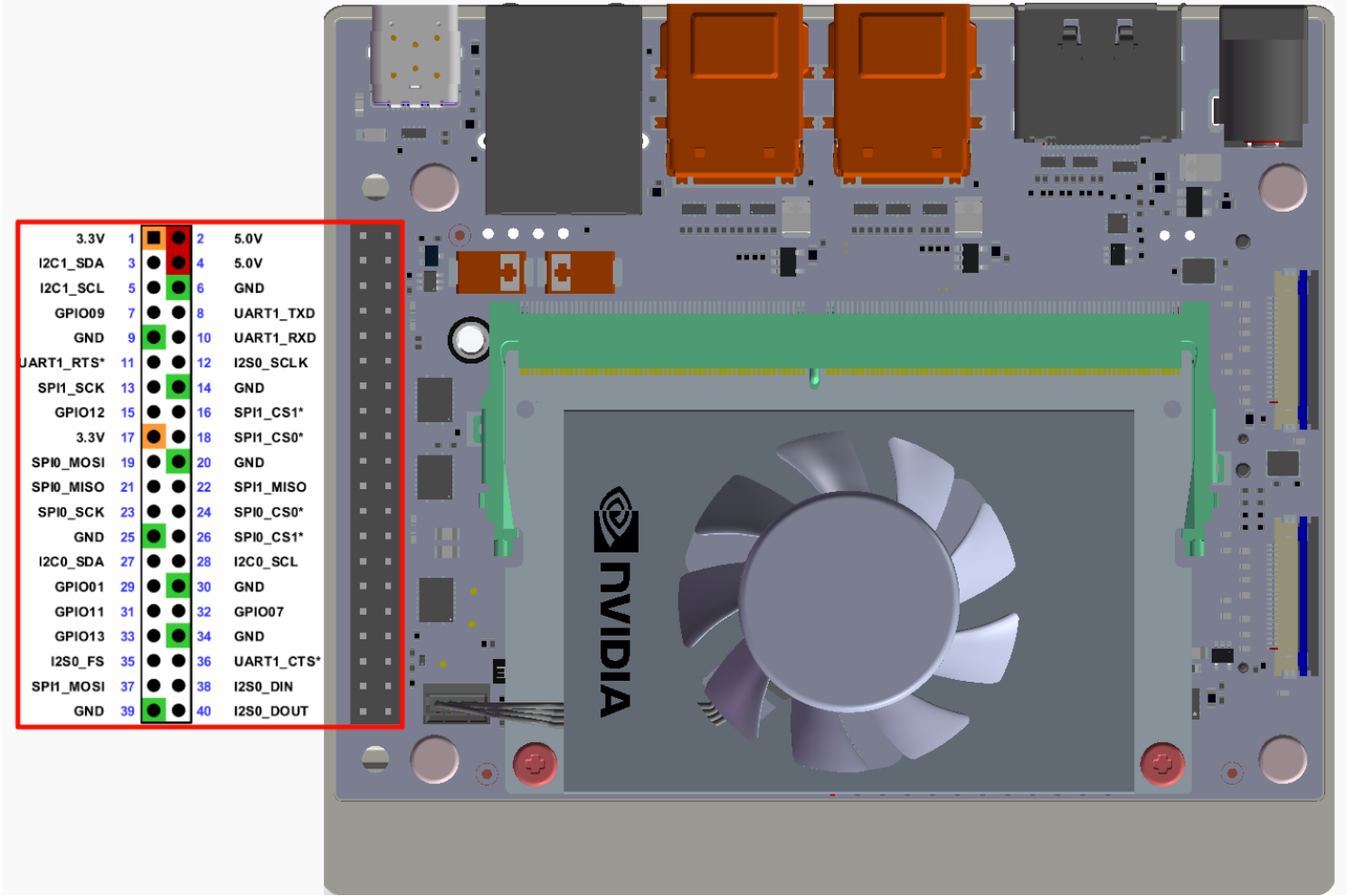

BOARD模式引脚和主板上40Pin引脚的一一对应关系：

image-20250108121230644

2.2、GPIO.BCM模式​

BCM模式引脚和主板上40Pin引脚的一一对应关系：

image-20250109153031466

3、其它引脚​

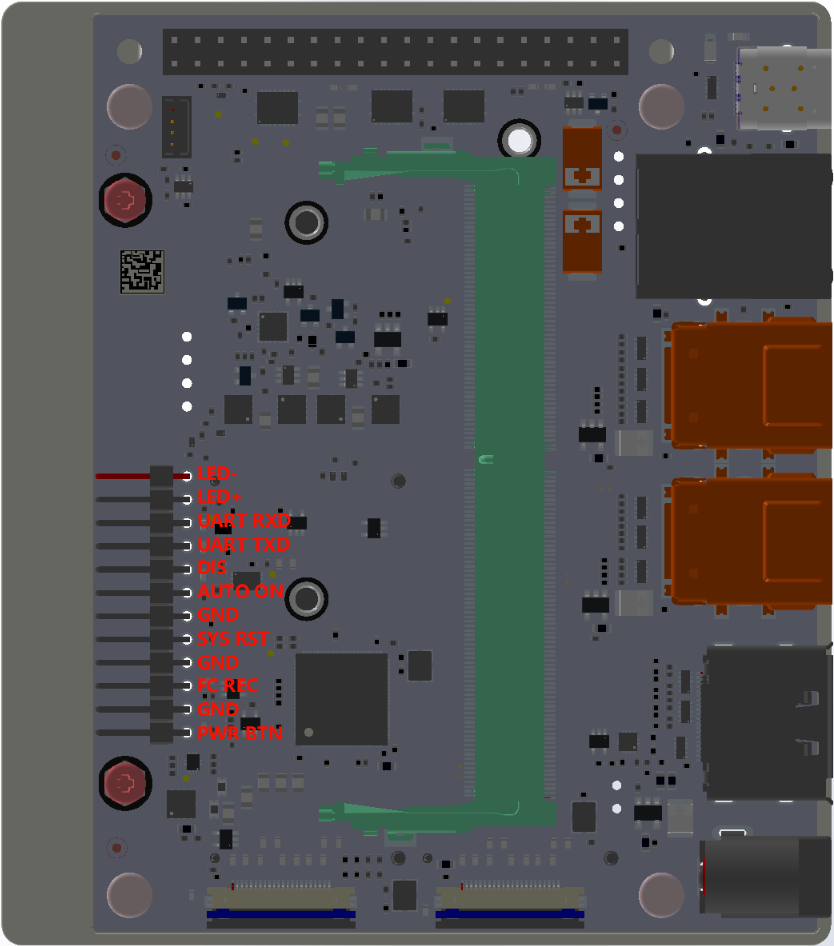

Jetson核心板下方的12Pin引脚说明：

image-20250109161945494
