串口通讯功能

串口通讯功能1、GPIO引脚图2、串口测试2.1、安装cutecom2.2、使用cutecom3、实验效果

1、GPIO引脚图​

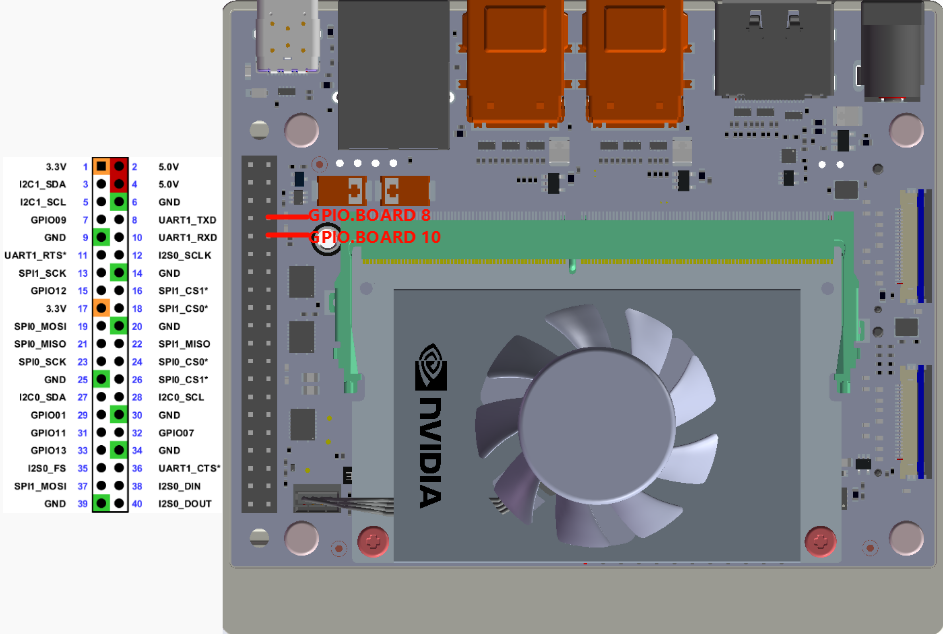

GPIO.BOARD 8 引脚对应GPIO.BCM 14，GPIO.BOARD 10引脚对应GPIO.BCM 15：

image-20250110105619815

2、串口测试​

2.1、安装cutecom​

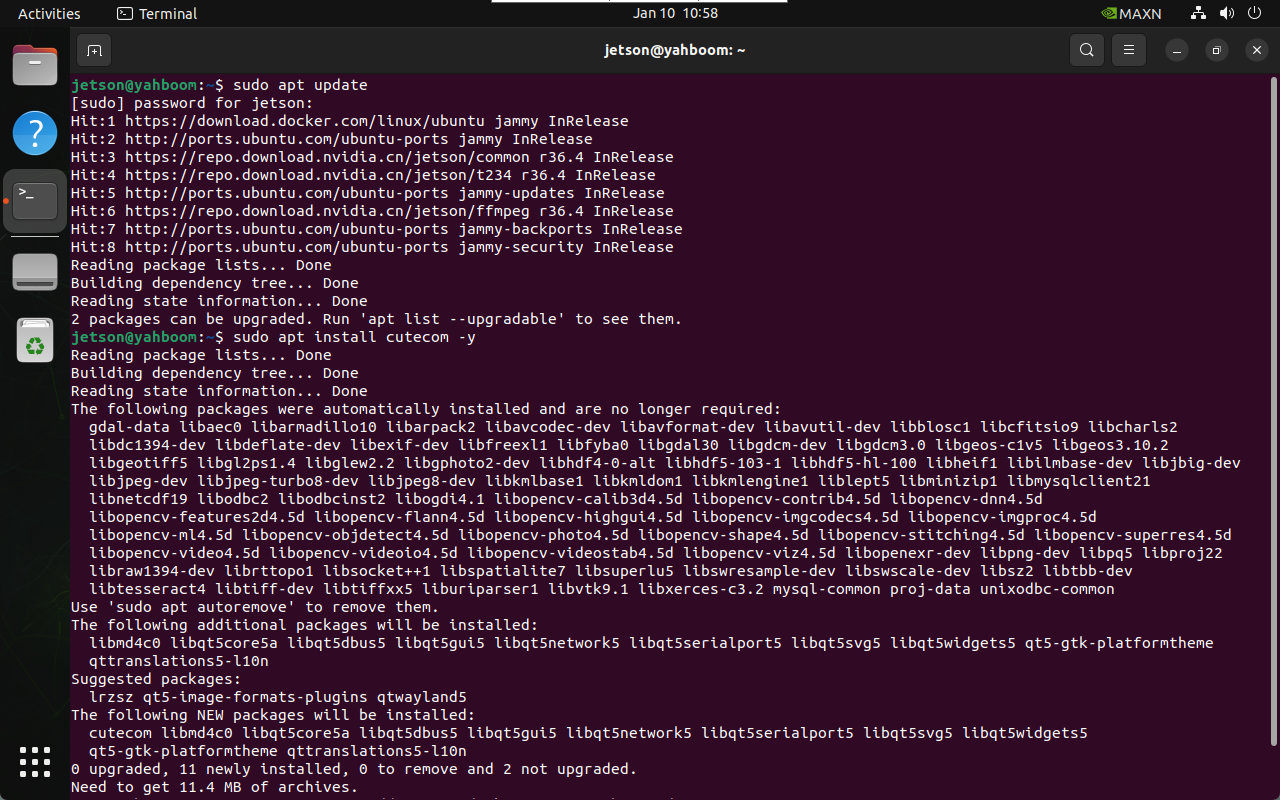

sudo apt update sudo apt install cutecom -y

image-20250110105832339

2.2、使用cutecom​

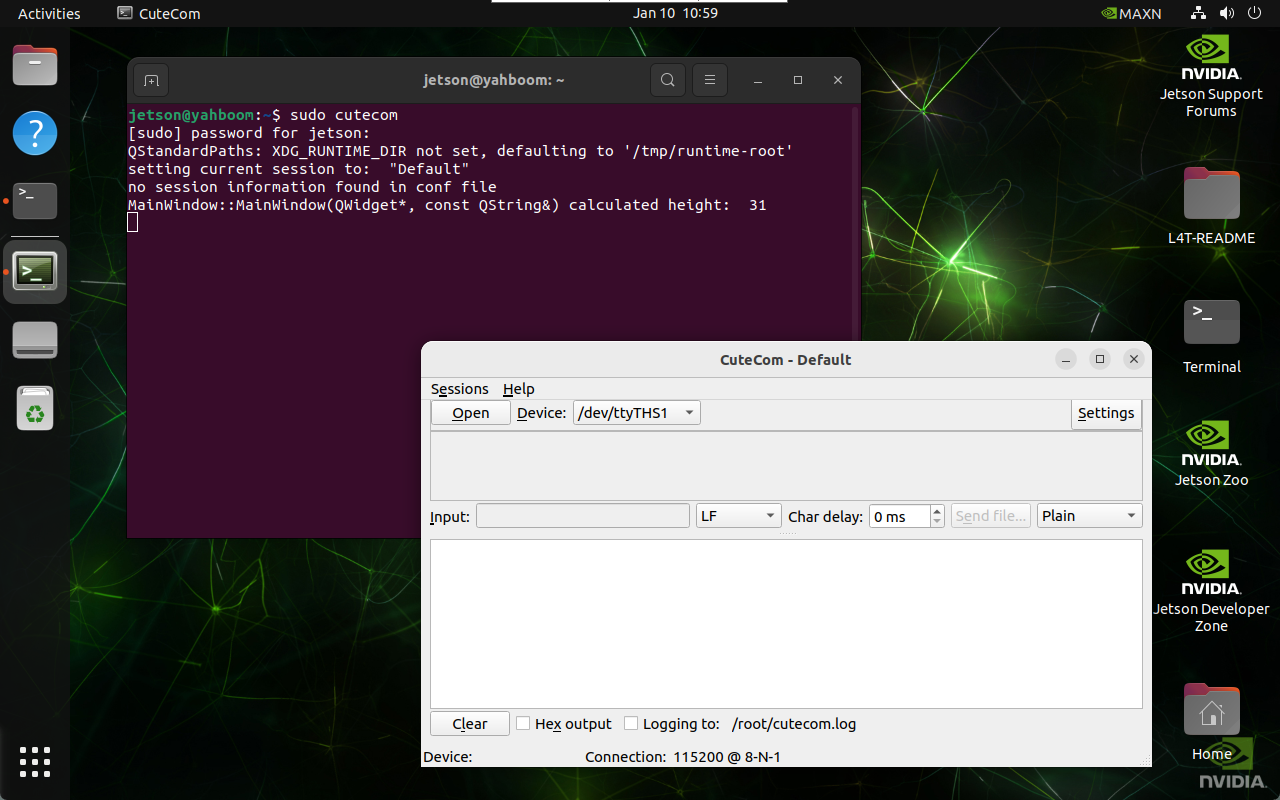

终端启动cutecom：

xxxxxxxxxx sudo cutecom

image-20250110105940110

3、实验效果​

使用跳线帽或者杜邦线将GPIO.BOARD 8 和GPIO.BOARD 10引脚进行短接。

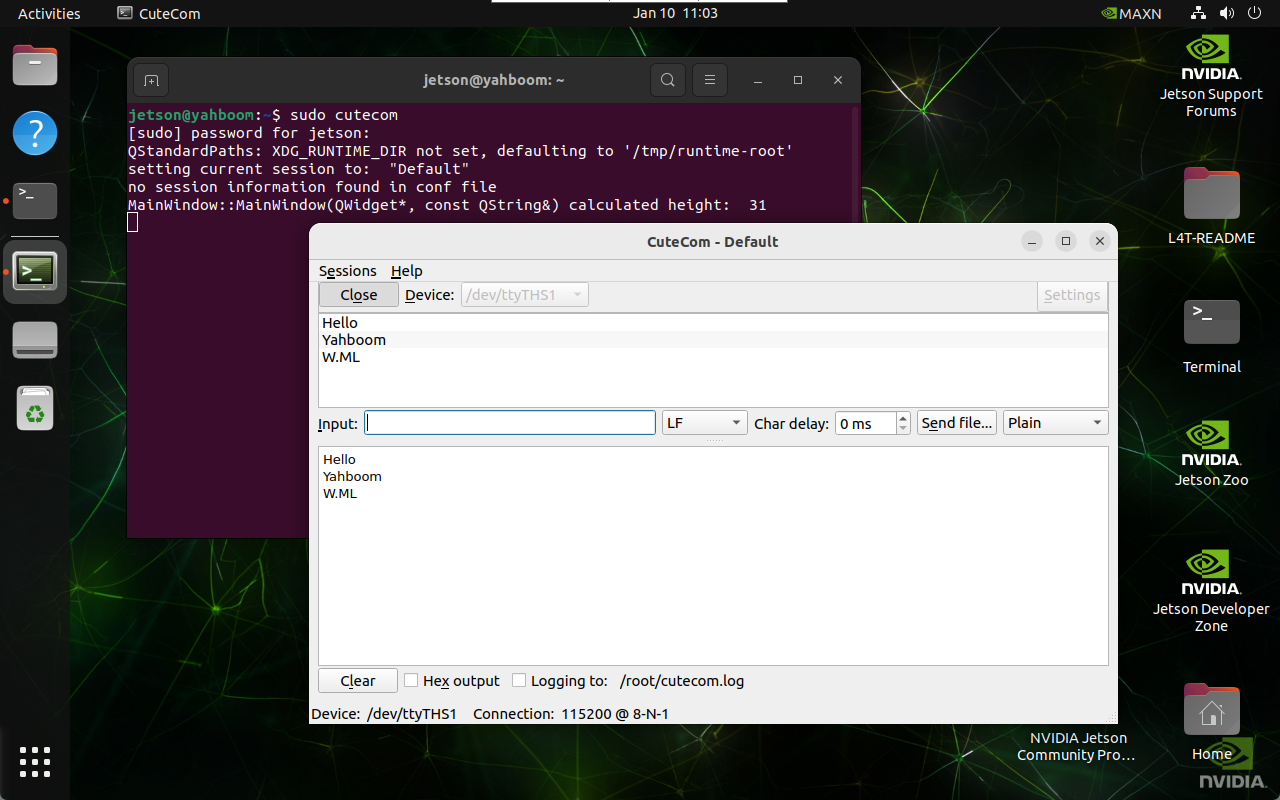

使用cutecom打开/dev/ttyTHS1串口号：在Input输入串口要发送的数据，上面窗口显示/dev/ttyTHS1串口发送的数据，下面窗口显示/dev/ttyTHS1接收的数据：

注意：请勿接错或者造成引脚短路，失误可能导致主板硬件损坏！

image-20250110110325204
