I2C通讯功能

I2C通讯功能1、GPIO引脚图2、I2C测试2.1、安装依赖2.2、I2C设备2.2.1、查询I2C总线2.2.2、查询I2C设备2.3、运行程序3、实验效果

1、GPIO引脚图​

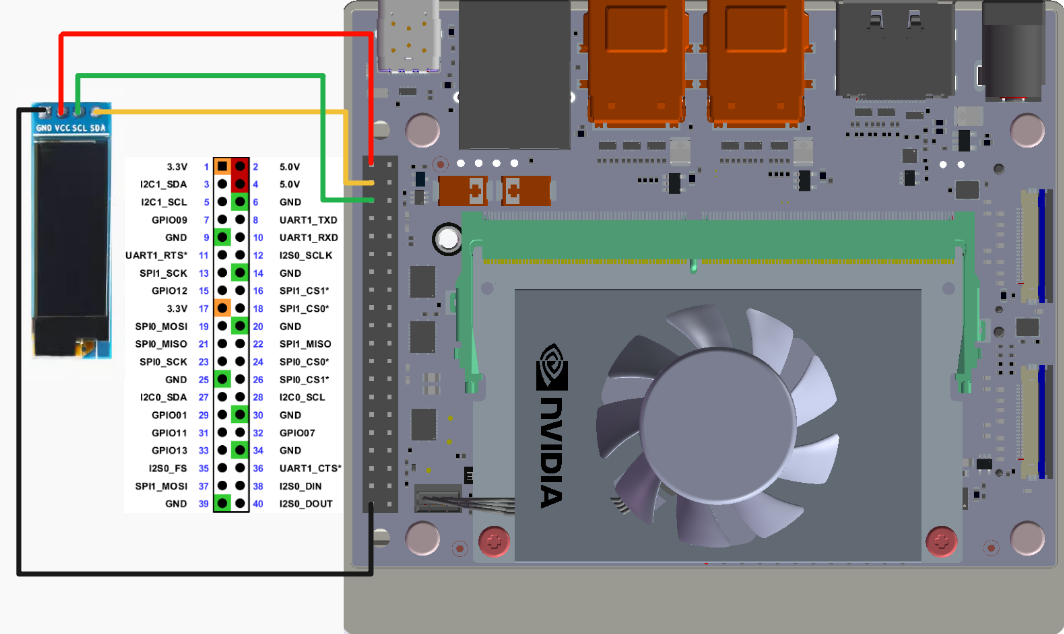

使用0.91寸OLED测试I2C通讯功能，按照下面接线进行连接：

注意：请勿接错或者造成引脚短路，失误可能导致主板硬件损坏！

image-20250110112330754

2、I2C测试​

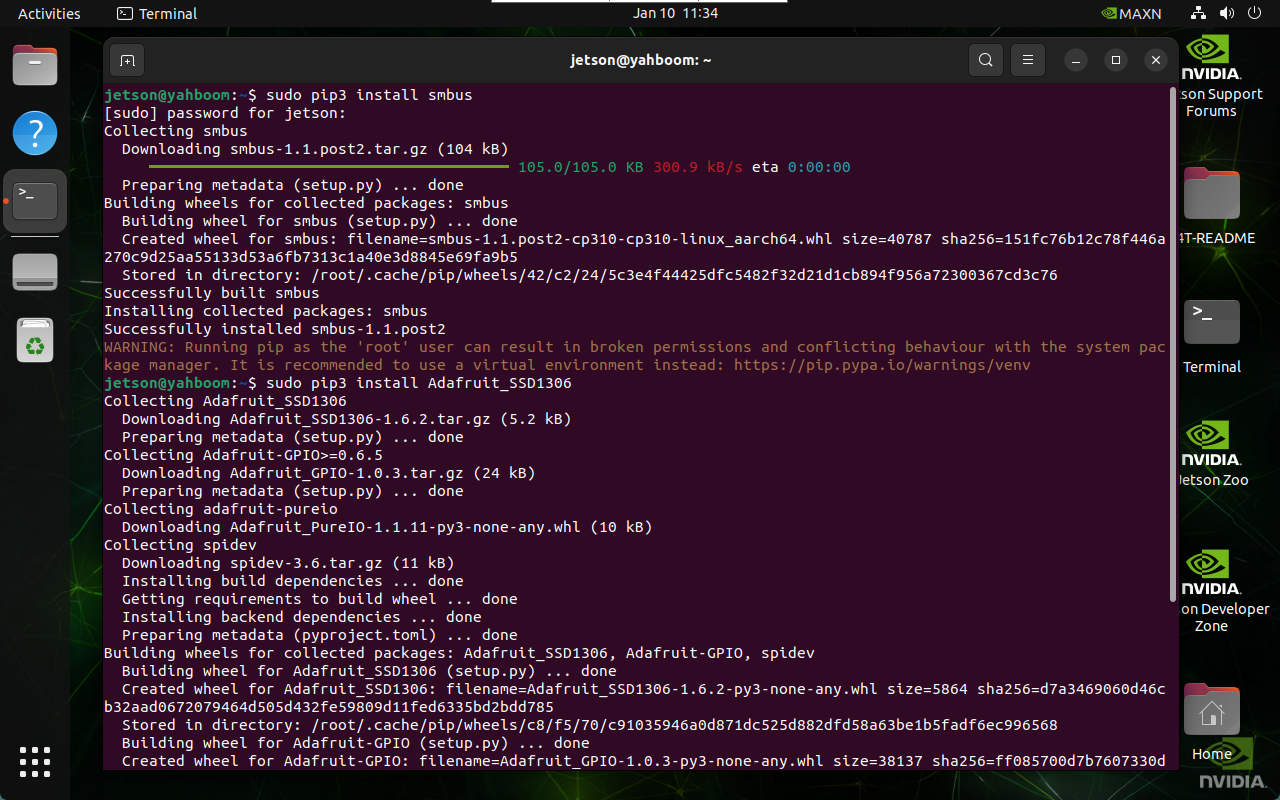

2.1、安装依赖​

xxxxxxxxxx sudo pip3 install smbus sudo pip3 install Adafruit_SSD1306

image-20250110113436522

2.2、I2C设备​

正常开发过程中，我们需要查找I2C设备挂载的设备总线以及设备地址。

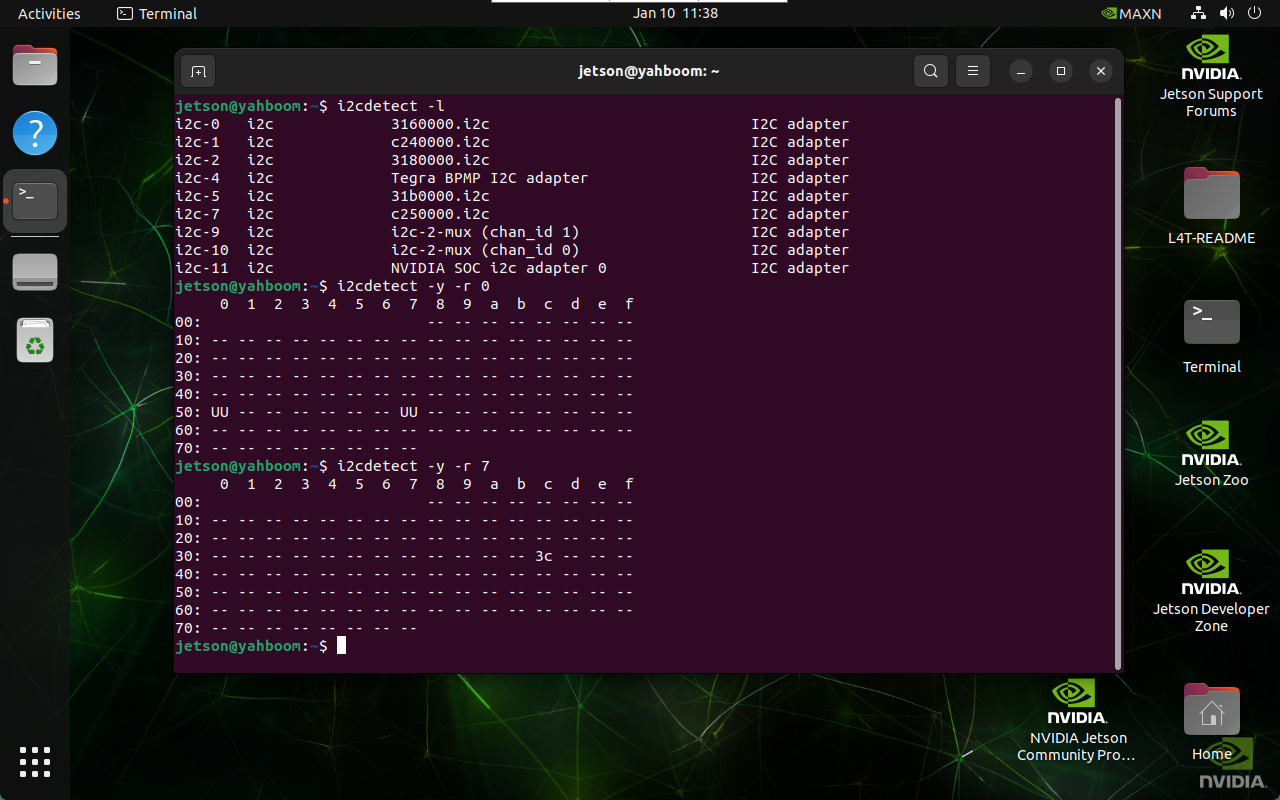

2.2.1、查询I2C总线​

终端输入下面命令可以列出设备所有总线：

xxxxxxxxxx i2cdetect -l

2.2.2、查询I2C设备​

终端输入下面命令可以列出指定总线下的I2C设备：oled对应的I2C地址是0x3c

xxxxxxxxxx i2cdetect -y -r *

image-20250110113848297

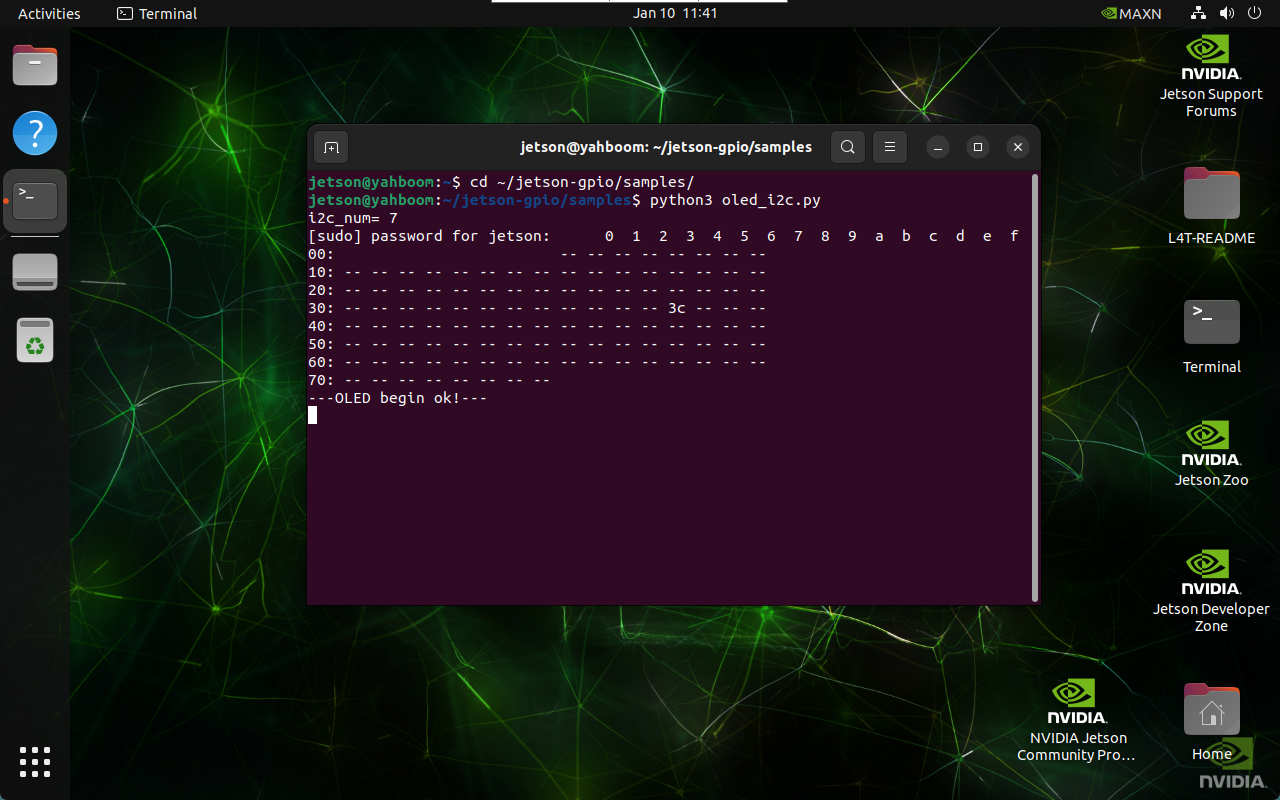

2.3、运行程序​

oled_i2c.py并不是jetson-gpio库自带的：

xxxxxxxxxx cd ~/jetson-gpio/samples/ xxxxxxxxxx python3 oled_i2c.py

3、实验效果​

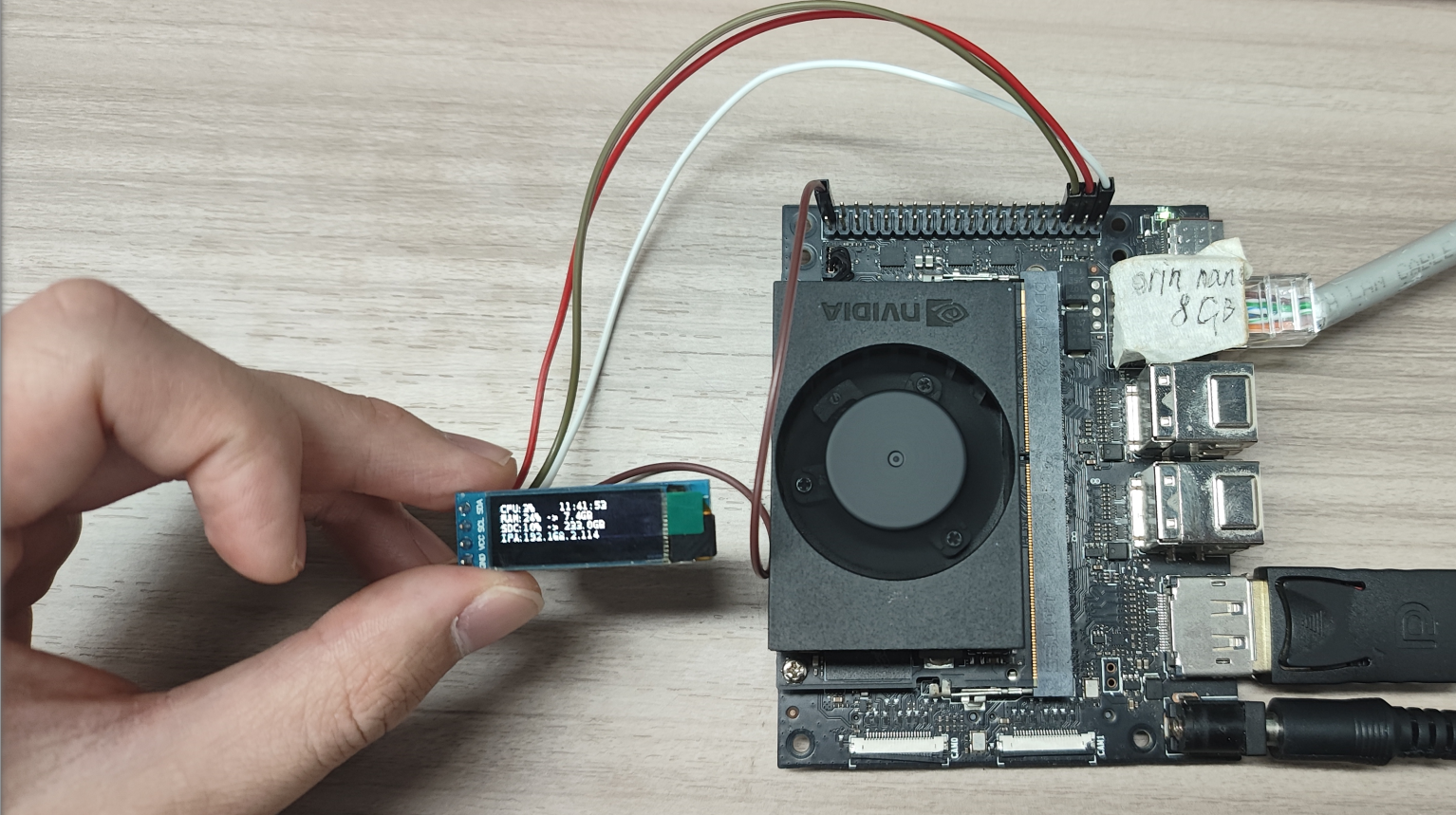

启动程序后，OLED会显示系统CPU占用率、系统时间以及内存占用率等系统信息：

image-20250110114104871

image-20250110114410547
