在线文生图功能目前仅支持通义万相平台，无法获取通义万相平台API的用户如果要使用文生图功能，可以使用本地离线的fastsdcpu文生图方案。

1. 概念介绍

1.1 什么是文生图（Text-to-Image）？

文生图是一种通过文字描述 自动生成对应图像的人工智能技术。只需输入一段文字（例如“一只戴着墨镜的柴犬在沙滩上冲浪”），AI 模型就会根据语义理解生成符合描述的图片，无需任何绘画或设计基础。

核心原理

1. 语言理解 ：AI 先解析你的文字，识别关键词（如“柴犬”“墨镜”“沙滩”）。
2. 图像生成 ：基于海量图像数据训练，AI 将文字转化为视觉元素，并组合成合理的画面。
3. 风格适配 ：可指定风格（写实、卡通、水彩等），AI 会调整生成效果。

2. 代码解析

关键代码

1. 工具层入口 (largemodel/utils/tools_manager.py)

此函数定义了generate_image工具的完整执行流程。

​ x # From largemodel/utils/tools_manager.py ​ class ToolsManager : # ... def generate_image ( self , args ): """ Generate image from text prompt and save to local file. 根据文本提示生成图像并保存到本地文件。 :param args: Arguments containing prompt and other parameters. :return: Dictionary with status and image paths. """ self . node . get_logger (). info ( f"Executing generate_image() tool with args: {args}" ) try : prompt = args . get ( "prompt" ) if isinstance ( args , dict ) else args if not prompt : self . node . get_logger (). error ( "Missing 'prompt' argument for generate_image." ) return { 'status' : 'failed' , 'error' : 'Missing prompt argument' } ​ # 1. Call the text-to-image service to get the result. / 1. 调用文生图服务获取结果。 api_result = self . node . model_client . text_to_image ( prompt ) ​ # 2. Check if the API call was successful and get the URL. / 2. 检查API调用是否成功，并获取URL。 if not isinstance ( api_result , dict ) or api_result . get ( 'status' ) ! = 'success' : error_msg = api_result . get ( 'error' , 'Failed to generate image from API' ) self . node . get_logger (). error ( f"Image generation API failed: {error_msg}" ) return { 'status' : 'failed' , 'error' : error_msg } ​ image_urls = api_result . get ( "image_urls" , []) if not image_urls : self . node . get_logger (). error ( "API returned success but no image URLs found." ) return { 'status' : 'failed' , 'error' : 'No image URLs in API response' } ​ # 3. Download and save the image. / 3. 下载并保存图片。 saved_paths = [] image_dir = os . path . join ( self . node . pkg_path , "resources_file" , "generated_images" ) os . makedirs ( image_dir , exist_ok = True ) ​ for i , url in enumerate ( image_urls ): try : # Create a filename. / 创建一个文件名。 safe_prompt = re . sub ( r'[\\\/*?:"<>|]' , "" , prompt )[: 50 ] timestamp = datetime . now (). strftime ( "%Y%m%d_%H%M%S" ) filename = f"{safe_prompt}_{timestamp}_{i+1}.png" save_path = os . path . join ( image_dir , filename ) ​ # Download image from URL. / 从URL下载图片。 urlretrieve ( url , save_path ) self . node . get_logger (). info ( f"Image successfully downloaded and saved to: {save_path}" ) saved_paths . append ( save_path ) ​ # Immediately display the first successfully downloaded image. / 成功下载第一张图片后立即显示它。 if len ( saved_paths ) == 1 : try : generated_image = cv2 . imread ( save_path ) if generated_image is not None : cv2 . imshow ( "Generated Image" , generated_image ) cv2 . waitKey ( 1 ) except Exception as display_error : self . node . get_logger (). error ( f"Failed to display image {save_path}: {display_error}" ) ​ except Exception as download_error : self . node . get_logger (). error ( f"Failed to download image from {url}: {download_error}" ) continue # If one image fails to download, continue with the next one. / 如果一张图片下载失败，继续尝试下一张。 ​ if not saved_paths : return { 'status' : 'failed' , 'error' : 'Image generation succeeded, but all downloads failed.' } ​ # 4. Return a success result containing the local path. / 4. 返回包含本地路径的成功结果。 return { 'status' : 'success' , 'image_urls' : image_urls , 'saved_paths' : saved_paths , 'message' : f"Successfully generated and saved {len(saved_paths)} image(s)." } ​ except Exception as e : self . node . get_logger (). error ( f"Failed to execute generate_image tool: {e}" ) return { 'status' : 'failed' , 'error' : f'generate_image tool execution failed: {str(e)}' }

2. 模型接口层调度 (largemodel/utils/large_model_interface.py)

此文件中的函数负责根据配置与外部API进行实际的交互。

xxxxxxxxxx # From largemodel/utils/large_model_interface.py ​ class model_interface : # ... def generate_image ( self , prompt , width = 1024 , height = 1024 , n = 1 ): """Text-to-image function interface, supporting multiple platforms. / 文生图功能接口，支持多平台。""" if self . llm_platform == 'tongyi' : return self . _tongyi_generate_image ( prompt , width , height , n ) elif self . llm_platform == 'ollama' : return self . _ollama_generate_image_fallback ( prompt , width , height , n ) else : return { 'status' : 'failed' , 'error' : f'The current platform ({self.llm_platform}) does not support text-to-image generation. Currently only Tongyi and Ollama platforms are supported.' } ​ def _tongyi_generate_image ( self , prompt , width = 1024 , height = 1024 , n = 1 ): """Tongyi Qianwen text-to-image implementation. / 通义千问文生图实现。""" if not self . client : return "Tongyi client is not initialized." try : # Use dashscope SDK for text-to-image call / 使用dashscope SDK进行文生图调用 import dashscope dashscope . api_key = self . tongyi_api_key # Call text-to-image API / 调用文生图API response = dashscope . ImageSynthesis . call ( model = self . tongyi_media_model , prompt = prompt , n = n , size = f'{width}*{height}' ) if response . status_code == 200 : # Return the generated image URLs / 返回生成的图片URL image_urls = [ item [ 'url' ] for item in response . output [ 'results' ]] return { 'image_urls' : image_urls , 'status' : 'success' } else : return { 'error' : response . message , 'status' : 'failed' } except Exception as e : return { 'error' : str ( e ), 'status' : 'failed' } ​ def text_to_image ( self , prompt , width = 1024 , height = 1024 , n = 1 ): """Independent text-to-image interface, specifically for generating images. / 独立的文生图接口，专门用于生成图像。""" # Directly call the generate_image method / 直接调用generate_image方法 return self . generate_image ( prompt , width , height , n )

代码解析

该功能的实现涉及两个主要层次：工具层负责业务流程，模型接口层负责与外部API交互。

1. 模型接口层 (large_model_interface.py):

   • generate_image函数的作用是根据配置的self.llm_platform参数，选择对应的平台实现。
   • 如果平台是'tongyi'，它就把任务交给_tongyi_generate_image函数。对于其他平台，则返回错误。
   • _tongyi_generate_image函数的作用是封装API调用。它使用阿里云的dashscope SDK，将prompt等参数发送到通义万相服务。请求成功后，它会从API的响应中解析出图片的URL，并将这些URL返回。

2. 工具层 (tools_manager.py):

   • generate_image函数的作用是执行完整的业务流程。
   • 它首先调用模型接口层的text_to_image方法，目的是获取一个包含图片URL的列表。
   • 在拿到URL列表后，它会遍历这个列表，使用urlretrieve函数下载每一张图片，并将它们保存到本地的resources_file/generated_images目录中。
   • 最后，它将所有成功保存的本地文件路径作为最终结果返回给调用者。

总结来说，整个流程是：ToolsManager接收任务 -> model_interface根据配置选择并调用云服务API -> 云服务返回图片URL -> model_interface将URL返回给ToolsManager -> ToolsManager下载图片并保存 -> ToolsManager返回本地路径。

3. 实践操作

3.1 配置在线LLM

1. 先从前面教程的任意一个平台中获取API Key之后获取API Key

2. 然后需要更新配置文件中的key，打开模型接口配置文件large_model_interface.yaml:

xxxxxxxxxx vim ~/yahboom_ws/src/largemodel/config/large_model_interface.yaml 3. 填入你的API Key : 找到对应的部分，将你刚刚复制的API Key粘贴进去。在线文生图目前只适配了通义万相

xxxxxxxxxx # large_model_interface.yaml ​ ## 通义千问 qianwen_api_key : "sk-xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx" # 粘贴你的Key tongyi_media_model : "flux-schnell" # 通义千问文生图模型 4. 打开主配置文件yahboom.yaml:

xxxxxxxxxx vim ~/yahboom_ws/src/largemodel/config/yahboom.yaml 5. 选择要使用的在线平台 : 修改llm_platform参数为你想要使用的平台名称

xxxxxxxxxx # yahboom.yaml ​ model_service : ros__parameters : # ... llm_platform : 'tongyi' #在线文生图目前只适配了通义万相，所以选择qianwen

3.2 启动并测试功能

1. 启动largemodel 主程序，并开启文本交互模式:

xxxxxxxxxx ros2 launch largemodel largemodel_control.launch.py text_chat_mode: = true 2. 发送文本指令 : 再次打开另一个终端，运行下面的指令，

xxxxxxxxxx ros2 run text_chat text_chat

然后可以开始输入你想提问的话。

3. 测试 :

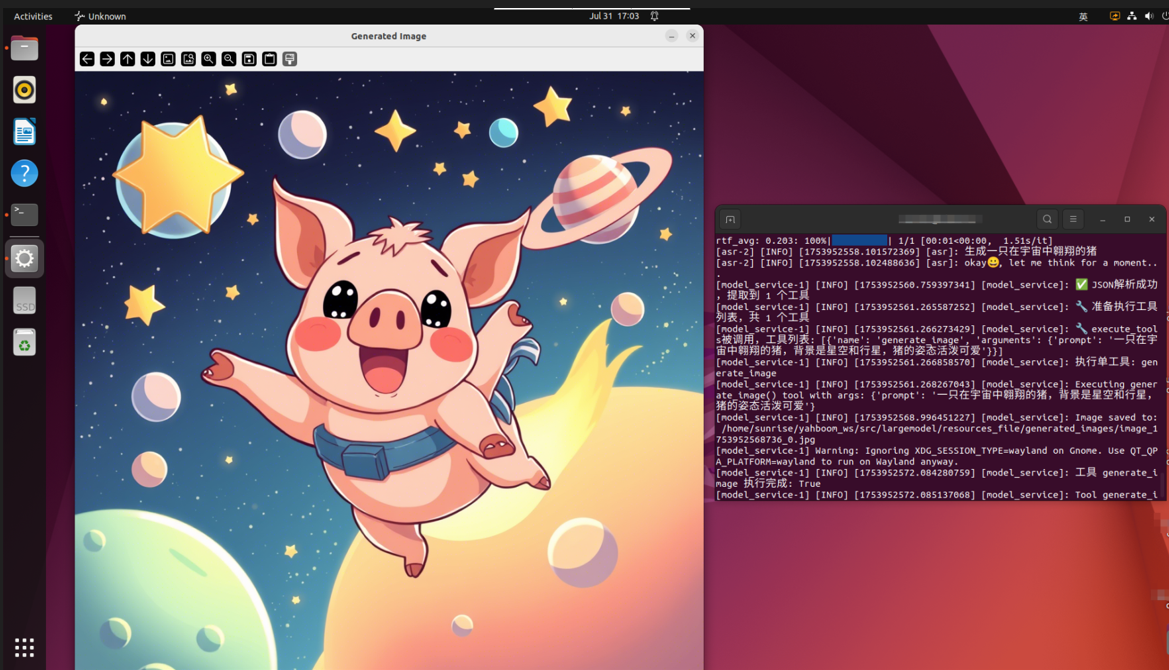

   • 在终端中输入你的问题，然后按回车。例如：生成一只在宇宙中翱翔的猪
   • 观察终端输出，稍等片刻，就可以看到新生成的图片弹出。
