02.项目文件结构

2、项目文件结构​

2、项目文件结构2.1、项目文件结构2.2、工作空间2.3、package功能包2.4、CMakeLists.txt介绍2.4.1、概述2.4.2、格式2.4.3、Boost2.4.4、catkin_package（）2.4.5、包括路径和库路径2.4.6、可执行目标2.4.7、库文件2.4.8、target_link_libraries2.4.8、消息、服务和动作2.5、package.xml介绍

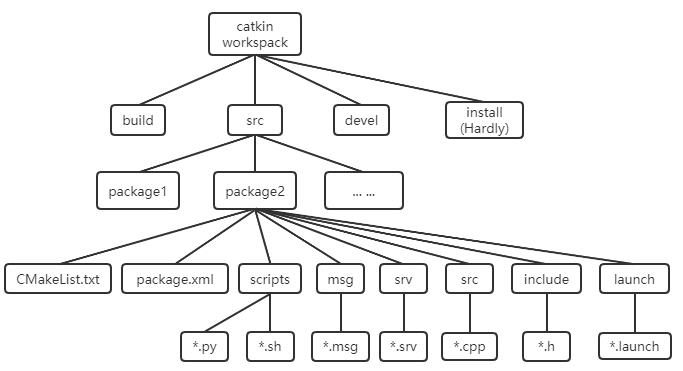

2.1、项目文件结构​

ROS的文件结构，并非每个文件夹都是必须的，根据业务需求设计。

image-20210830115928145

2.2、工作空间​

工作空间就是管理和组织ROS工程项目文件的地方，直观的形容就是一个仓库，里面装载着ROS的各种项目工程，便于系统组织管理调用。在可视化图形界面里是一个文件夹。我们自己写的ROS代码通常就放在工作空间中。其下主要的一级目录有四个：

  • src：源空间；ROS的catkin软件包（源代码包）
  • build：编译空间；catkin（CMake）的缓存信息和中间文件
  • devel：开发空间；生成的目标文件（包括头文件，动态链接库，静态链接库，可执行文件等）、环境变量
  • install：安装空间

最顶层的工作空间（可以任意命名）和 src （必须为src）文件夹是需要自己创建；

  • build 和 devel 文件夹由 catkin_make 命令自动创建；
  • install 文件夹由 catkin_make install 命令自动创建，几乎不怎么使用，一般不创建。

注意：使用 catkin_make 编译之前一定要回到最顶层的工作空间。同一个工作空间下，不允许存在同名功能包；不同工作空间下，允许存在同名功能包。

xxxxxxxxxx mkdir \- p ~/ catkin_ws / src # 创建 cd catkin_ws / # 进入工作空间 catkin_make # 编译 source devel / setup . bash # 更新工作空间环境

2.3、package功能包​

package是一种特定的文件结构和文件夹组合。通常将实现同一个具体功能的程序代码放到一个package中。只有 CMakeLists.txt 和 package.xml 是【必须 】的，其余路径根据软件包是否需要来决定。

创建功能包

xxxxxxxxxx cd ~/ catkin_ws / src catkin_create_pkg my_pkg rospy rosmsg roscpp

【rospy】、【rosmsg】、【roscpp】是依赖库，可根据业务需求添加，也可加其他的，创建时加上就不需要再配置，忘记添加需要自己配置。

文件结构

xxxxxxxxxx |-- CMakeLists . txt # （必须）当前package的编译规则。通常需要为c++代码添加编译时的依赖，执行等操作。 | —— package . xml # （必须）package的描述信息。通常添加一些ros库的支持。 | —— include文件夹 # 存放c++ 头文件的 | —— config文件夹 # 存放参数配置文件 | —— launch文件夹 # 存放launch文件(.launch或.xml) | —— meshes文件夹 # 存放机器人或仿真场景的3D模型(.sda, .stl, .dae等) ； | —— urdf文件夹 # 存放机器人的模型描述(.urdf或.xacro) ； | —— rviz文件夹 # rviz文件 | —— src文件夹 # c++源代码 | —— scripts文件夹 # 可执行脚本；例如shell脚本(.sh)、Python脚本(.py) ； | —— srv文件夹 # 自定义service | —— msg文件夹 # 自定义topic | —— action文件夹 # 自定义action

2.4、CMakeLists.txt介绍​

2.4.1、概述​

CMakeLists.txt原本是Cmake编译系统的规则文件，而Catkin编译系统基本沿用了CMake的编译风格，只是针对ROS工程添加了一些宏定义。所以在写法上，catkin的CMakeLists.txt与CMake的基本一致。

这个文件直接规定了这个package要依赖哪些package，要编译生成哪些目标，如何编译等等流程。所以CMakeLists.txt非常重要，它指定了由源码到目标文件的规则，catkin编译系统在工作时首先会找到每个package下的CMakeLists.txt，然后按照规则来编译构建。

2.4.2、格式​

CMakeLists.txt的基本语法都还是按照CMake，而Catkin在其中加入了少量的宏，总体的结构如下：

xxxxxxxxxx cmake_minimum_required () # 所需CMake版本 project () # 软件包名称 find_package () # 找到编译需要的其他CMake/Catkin package catkin_python_setup () # 启用Python模块支持 add_message_files () # message生成器 add_service_files () # service生成器 add_action_files () # action生成器 generate_message () # 生成不同语言版本的msg/srv/action接口 catkin_package () # 生成当前package的cmake配置，供依赖本包的其他软件包调用 add_library () # 用来指定编译产生的库。默认的catkin编译产生共享库。 add_executable () # 生成可执行二进制文件 add_dependencies () # 定义目标文件依赖于其他目标文件，确保其他目标已被构建 target_link_libraries () # 指定可执行文件链接的库。这个要用在add_executable()后面。 catkin_add_gtest () # 测试建立 install () # 安装至本机

2.4.3、Boost​

如果使用C ++和Boost，您需要在Boost上调用find_package（），并指定用作组件的Boost的哪些方面。例如，如果你想使用Boost线程，你会说：

xxxxxxxxxx find_package（Boost REQUIRED COMPONENTS thread）

2.4.4、catkin_package（）​

catkin_package（） 是一个catkin 提供的CMake宏。这是为构建系统指定catkin特定信息所必需的，后者又用于生成pkg-config和CMake文件。

在使用add_library（）或add_executable（）声明任何目标之前** ，****必须调用** 此函数。该函数有5个可选 参数：

  • INCLUDE_DIRS - 包的导出包含路径
  • LIBRARIES - 从项目导出的库
  • CATKIN_DEPENDS - 该项目依赖的其他catkin项目
  • DEPENDS - 该项目所依赖的非catkin CMake项目。为了更好的理解，请看这个解释。
  • CFG_EXTRAS - 其他配置选项

完整的宏文档可以在这里找到。

举个例子：

xxxxxxxxxx catkin_package ( INCLUDE_DIRS include LIBRARIES $ { PROJECT_NAME } CATKIN_DEPENDS roscpp nodelet DEPENDS eigen opencv )

这表示包文件夹中的文件夹“include”是导出头文件的地方。CMake环境变量$ {PROJECT_NAME}评估到之前传给project（）函数的任何东西，在这种情况下它将是“robot_brain”。“roscpp”+“nodelet”是需要存在来构建/运行此程序包的软件包，“eigen”+“opencv”是需要存在的用于构建/运行此程序包的系统依赖项。

2.4.5、包括路径和库路径​

在指定目标之前，您需要指定可以为所述目标找到资源的位置，特别是头文件和库：

xxxxxxxxxx \- 包括路径 - 在哪里可以找到代码（最常见于C / C ++）的头文件 \- 库路径 - 哪些库位于该可执行目标建立对象？ \- include_directories（<dir1>，<dir2>，...，<dirN>） \- link_directories（<dir1>，<dir2>，...，<dirN>）

  • include_directories（）

include_directories的参数应该是find_package调用和需要包含的任何其他目录生成的* _INCLUDE_DIRS变量。如果您使用catkin和Boost，您的include_directories（）调用应该如下所示：

xxxxxxxxxx include_directories ( include $ { Boost_INCLUDE_DIRS } $ { catkin_INCLUDE_DIRS })

第一个参数“include”表示包中的include /目录也是路径的一部分。

  • link_directories（）

例：

xxxxxxxxxx link_directories ( ~/ my_libs )

CMake link_directories（）函数可用于添加额外的库路径，但是不推荐这样做。所有catkin和CMake软件包在find_packaged时都会自动添加链接信息，只需链接到target_link_libraries（）中的库。

请参阅本cmake的线程可以看到使用的详细例子target_link_libraries（）在link_directories（）。

2.4.6、可执行目标​

要指定必须构建的可执行目标，我们必须使用add_executable（） CMake函数。

xxxxxxxxxx add_executable ( myProgram src / main . cpp src / some_file . cpp src / another_file . cpp )

这将构建一个名为myProgram的目标可执行文件，它由3个源文件构建：src / main.cpp，src / some_file.cpp和src / another_file.cpp。

2.4.7、库文件​

该add_library（） CMake的功能是用来指定库来构建。默认情况下，catkin构建共享库。

xxxxxxxxxx add_library（ $ { PROJECT_NAME } $ { $ { PROJECT_NAME } _SRCS } ）

使用target_link_libraries（）函数来指定可执行目标链接的库。这通常在add_executable（）调用之后完成。如果找不到ros，则添加$ {catkin_LIBRARIES}。

句法：

xxxxxxxxxx target_link_libraries（ < executableTargetName > ， < lib1 > ， < lib2 > ， ... < libN > ）

例：

xxxxxxxxxx add_executable ( foo src / foo . cpp ) add_library ( moo src / moo . cpp ) target_link_libraries ( foo moo ) \-- This links foo against libmoo . so

请注意，在大多数用例中不需要使用link_directories（），因为信息通过find_package（）自动引入。

2.4.8、消息、服务和动作​

消息（.msg），服务（.srv）和动作（.action）文件在ROS包构建和使用之前需要一个特殊的预处理器构建步骤。这些宏的要点是生成编程语言特定的文件，以便可以利用其选择的编程语言中的消息，服务和动作。构建系统将使用所有可用的生成器（例如gencpp，genpy，genlisp等）生成绑定。

提供了三个宏来分别处理消息，服务和动作：

  • add_message_files
  • add_service_files
  • add_action_files

这些宏之后必须跟随调用生成的宏：

xxxxxxxxxx generate_messages（）

如果你从未接触过CMake的语法，请阅读《CMake实践》：https://github.com/Akagi201/learning-cmake/blob/master/docs/cmake-practice.pdf 。掌握CMake语法对于理解ROS工程很有帮助。

2.5、package.xml介绍​

  • 概述

该软件包清单是一个XML文件名为package.xml中必须包括与任何兼容包的根文件夹。package.xml也是一个catkin的package必备文件，它是这个软件包的描述文件，在较早的ROS版本(rosbuild编译系统)中，这个文件叫做manifest.xml，用于描述pacakge的基本信息。如果你在网上看到一些ROS项目里包含着manifest.xml，那么它多半是hydro版本之前的项目了。pacakge.xml包含了package的名称、版本号、内容描述、维护人员、软件许可、编译构建工具、编译依赖、运行依赖等信息。

package.xml文件build_depend必须包含 message_generation，run_depend必须包含 message_runtime。

  • 格式

xxxxxxxxxx < pacakge > # 根标记文件 < name > # 包名 < version > # 版本号 < description > # 内容描述 < maintainer > # 维护者 < license > # 软件许可证 < buildtool_depend > # 编译构建工具，通常为catkin < depend > # 指定依赖项为编译、导出、运行需要的依赖，最常用 < build_depend > # 编译依赖项 < build_export_depend > # 导出依赖项 < exec_depend > # 运行依赖项 < test_depend > # 测试用例依赖项 < doc_depend > # 文档依赖项

  • 依赖关系

具有最小标签的包清单不指定对其他包的任何依赖关系。软件包可以有六种依赖关系：

**构建依赖关系 <build_depend>**指定构建此包所需的包。在构建时需要这些软件包中的任何文件时才是这种情况。这可以包括在编译时的头文件，链接到这些包的库文件或在构建时需要任何其他资源（特别是当这些包在CMake 中是find_package（）时）。在交叉编译场景中，构建依赖关系针对目标体系结构。

**构建导出依赖关系 <build_export_depend>**指定根据此包构建库所需的包。当您将此头文件包含在此包中的公用头文件中时（特别是当CMake中的catkin_package（）中声明为（CATKIN_DEPENDS 时），就是这种情况。

**执行依赖关系 <exec_depend>**指定在此程序包中运行代码所需的软件包。当您依赖此程序包中的共享库（尤其是当CMake 中的catkin_package（）中声明为（CATKIN_DEPENDS ）时），就是这种情况。

**测试依赖关系 <test_depend>**仅指定单元测试的附加依赖项。他们不应该将已经提到的任何依赖关系重复为构建或运行依赖关系。

**构建工具依赖关系 <buildtool_depend>**指定此软件包需要构建自身的构建系统工具。通常唯一的构建工具是catkin。在交叉编译场景中，构建工具依赖关系用于执行编译的架构。

**文档工具依赖关系 <doc_depend>**指定此软件包需要生成文档的文档工具。

  • 附加标签

<url> - 有关该软件包信息的URL，通常是ros.org上的wiki页面。

<author> - 包的作者

xxxxxxxxxx < url type = "website" > http : // www . ros . org / wiki / turtlesim </ url > < author > Yahboom </ author >
