电源信息

简介​

电源信息（Power Info）是aBMC面向阵列式服务器设计的阵列电源监测系统。该系统由电源概览、输出功率趋势和电源模块详情三部分组成。用户可以集中查看电源模块的在位状态、健康状态、额定功率、输入输出电气参数和功率变化趋势，及时识别电源缺失、运行异常或供电能力不足等问题。

开发愿景​

  1. 为用户提供可视化的电源状态和输出功率趋势，方便客户持续了解阵列式服务器的供电情况和功率变化。
  2. 通过统一展示电源模块的在位、健康和电气参数，提高电源故障判断效率，降低单个电源模块异常对阵列稳定运行的影响。

功能使用

查看电源信息​

<Tabs defaultValue="WEB" values={[{"label": "WEB", "value": "WEB"}, {"label": "API", "value": "API"}]}>

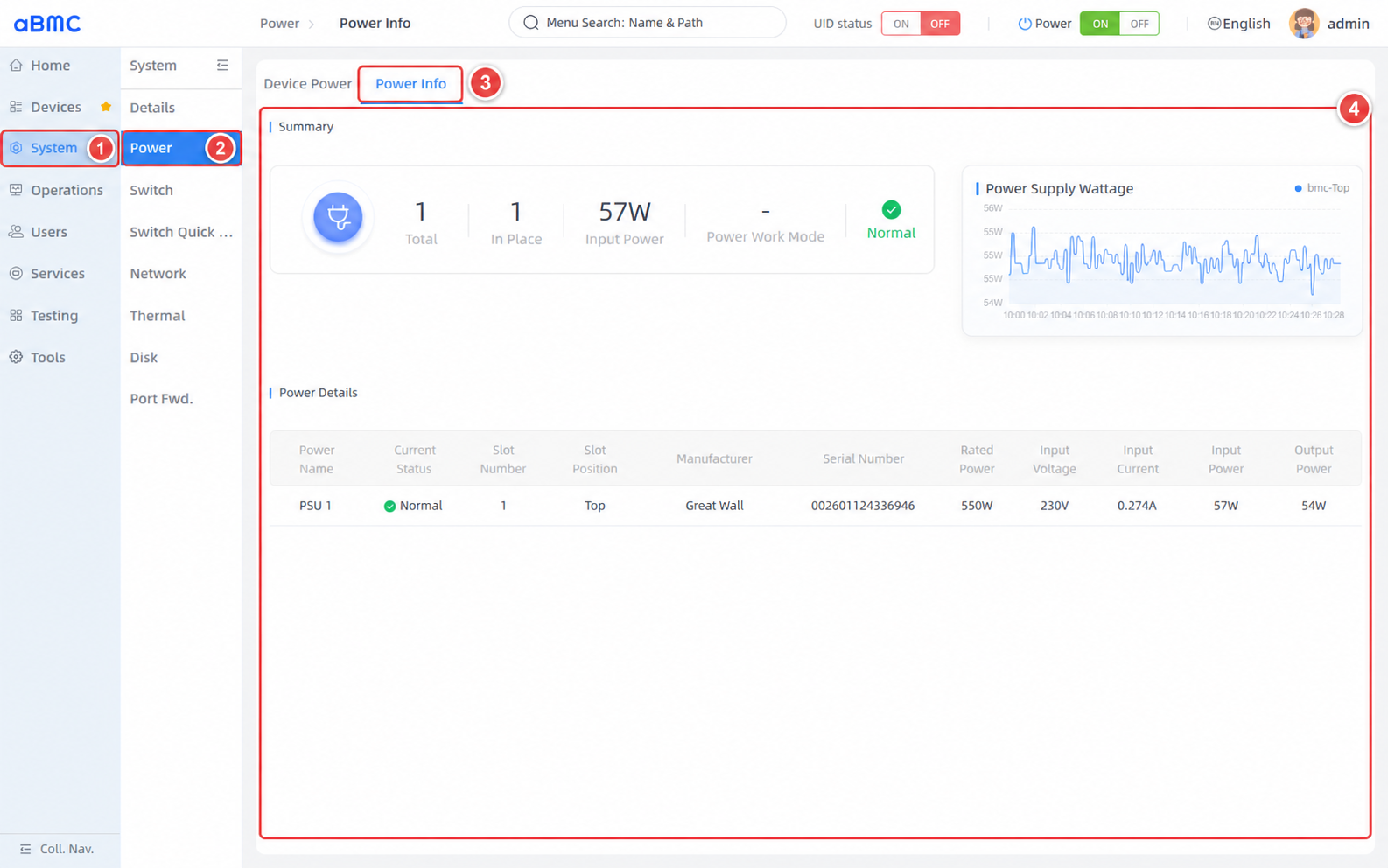

打开电源信息页面​

  1. 在左侧主导航中选择 System。
  2. 在二级导航栏中选择 Power。
  3. 在页面顶部单击 Power Info。
  4. 等待 Summary、Power Supply Wattage 和 Power Details 完成加载。

查看电源信息

查看电源概览​

  1. 在 Summary 中检查电源模块总数和在位数量。
  2. 检查当前 Input Power 和 Power Work Mode。
  3. 查看概览右侧的整体健康状态。状态为 Abnormal 时，应继续检查 Power Details 中的异常电源模块。

电源概览字段说明​

Field说明检查要点
Total系统识别到的电源模块总数。应与设备规划安装的电源模块数量一致。
In Place当前处于在位状态的电源模块数量。小于 Total 时，检查缺失电源模块的槽位、安装状态和供电连接。
Input Power当前电源模块输入功率的合计值；无法取得输入功率时，页面可能使用系统返回的已消耗功率。应结合设备负载和历史趋势判断，不应只根据一次采样确认异常。
Power Work Mode当前电源工作模式，可能包括 Load Balancing、Sharing 或 Active Standby。设备未返回工作模式时显示 -，不表示电源模块一定异常。
Health Status根据在位电源模块状态和系统返回的电源健康状态生成的整体判断。显示 Abnormal 时，应逐项检查详情、设备告警和系统日志。

查看输出功率趋势​

  1. 在 Power Supply Wattage 中查看各电源模块的输出功率曲线。
  2. 使用图例中的位置名称识别对应电源模块，例如 bmc-Top 表示 BMC 顶部槽位的电源模块。
  3. 观察功率是否持续剧烈波动、突然降为 0 或长时间缺少数据。
  4. 页面每 15 秒自动刷新电源详情和输出功率趋势，无需手动刷新。
功率趋势说明

趋势图显示的是电源模块输出功率的历史采样值。趋势图末端数值与 Power Details 中的当前 Output Power 可能因采样时间不同存在小幅差异，应结合连续趋势和当前详情综合判断。

查看电源模块详情​

  1. 在 Power Details 中根据 Power Name 和槽位信息确认目标电源模块。
  2. 检查 Current Status 是否为 Normal。
  3. 检查额定功率、输入电压、输入电流、输入功率和输出功率是否符合设备规格及当前负载情况。
  4. 发现 Not In Place 或 Abnormal 状态时，记录槽位、厂商和序列号，并结合设备告警与现场连接进一步排查。

电源详情字段说明​

Field说明检查要点
Power Name电源模块名称，例如 PSU 1。操作和排查前确认目标电源模块。
Current Status当前状态，包括 Normal、Not In Place 和 Abnormal。非 Normal 状态时检查模块安装、供电连接和设备告警。
Slot Number电源模块所在槽位编号。用于定位设备中的物理槽位。
Slot Position电源模块所在位置，例如 Top。应与设备实际安装位置一致。
Manufacturer电源模块制造商。更换模块时用于核对兼容性和设备规格。
Serial Number电源模块序列号。用于资产记录、故障追踪和售后定位。
Rated Power电源模块的额定功率，单位为 W。应满足设备供电设计要求；不能只根据当前输入功率判断是否超出额定能力。
Input Voltage电源模块当前输入电压，单位为 V。应处于电源模块和现场供电系统允许的范围内。
Input Current电源模块当前输入电流，单位为 A。应结合输入电压、输入功率和设备负载综合判断。
Input Power电源模块当前输入侧功率，单位为 W。应结合历史趋势观察是否存在异常突变。
Output Power电源模块当前输出侧功率，单位为 W。通常低于输入功率；两者差值与电源转换损耗和测量误差有关。

确认电源状态​

  1. 确认 Total 与设备规划安装数量一致，且 In Place 等于实际在位数量。
  2. 确认整体健康状态以及各电源模块的 Current Status 均为 Normal。
  3. 连续观察 Power Supply Wattage，确认输出功率能够正常更新且没有无业务原因的持续突变。
  4. 对比额定功率、输入输出参数和当前设备负载；发现异常时，应进一步检查设备告警、系统日志、电源线和现场供电环境。
状态刷新说明

页面每 15 秒重新获取电源模块详情和输出功率趋势。电源模块刚插入、拔出或供电状态刚发生变化时，请等待下一次刷新后再次确认。

操作方法URI
查看电源概览和电源模块详情GET/redfish/v1/Chassis/bmc/Power
查询电源模块输出功率趋势POST/redfish/v1/Oem/PrometheusServices/PowerOutputList
提示

关于接口认证、请求参数、返回字段和错误码的详细说明，请查看 Redfish API 文档。查询输出功率趋势时，应根据需要提供节点名称、开始时间、结束时间和采样步长。

常见问题 FAQ​

1.电源工作模式或电气参数显示为 -​

设备可能未提供对应字段，或状态读取暂时失败。先确认电源模块状态和 BMC 通信正常，等待页面自动刷新后再次检查；如果其他关键字段同时缺失，应结合设备告警和接口响应排查。

2.电源模块显示为 Not In Place 或 Abnormal​

根据 Slot Number 和 Slot Position 定位模块，检查模块是否安装到位、电源线是否连接以及现场供电是否正常，并查看设备告警和系统日志。重新插拔或更换电源模块前，应遵循设备维护规范。

3.输入功率和输出功率不一致​

电源模块在转换过程中会产生损耗，因此 Input Power 通常高于 Output Power。两者还可能因采样时间和测量精度存在小幅差异；如果差值持续异常增大，应结合负载、温度、设备告警和电源规格进一步排查。

4.输出功率趋势没有数据​

确认电源模块处于在位和正常状态，并等待至少一个自动刷新周期。如果详情中已有输出功率但趋势图仍无数据，应检查功率监控服务、历史数据采集状态以及相关接口是否能够正常返回数据。
