接口定义
整机接口定义
AIO-1688JD4 提供了丰富的接口，主要包括：
-
12V 电源接口
-
2 x USB 3.0
-
2 x 千兆以太网
-
WIFI 天线
-
风扇接口
-
Power 按键
-
Reset 按键
-
Recovery 按键
-
调试串口(TTL)
-
CAN
-
工业级串口 (RS485, RS232 )
-
Type-C (USB2.0,调试串口)
-
SIM 卡槽
-
Mini PCIe 接口(4G LTE)
-
M.2 接口(5G Module)
-
NVME 接口(PCIE3.0 x 1)
-
SATA 3.0
-
TF 卡槽
-
耳机
-
RTC
-
MIPI CSI
-
MIPI DSI
-
HDMI 2.0

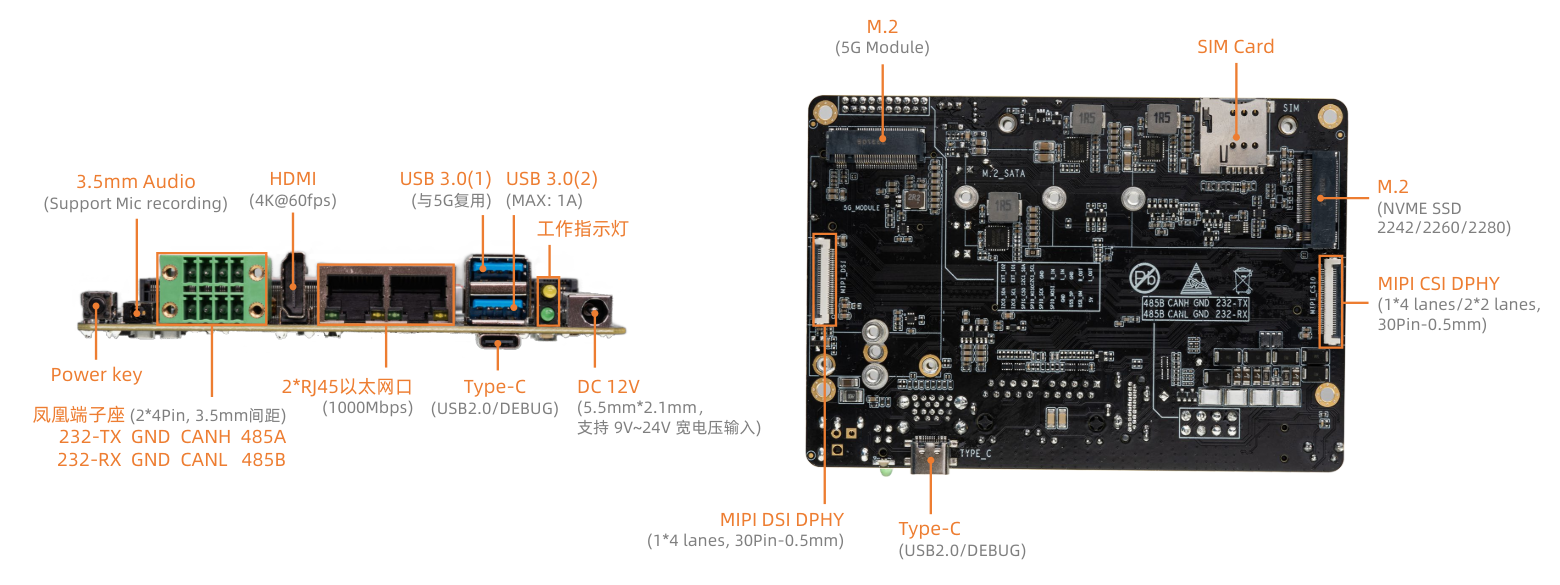

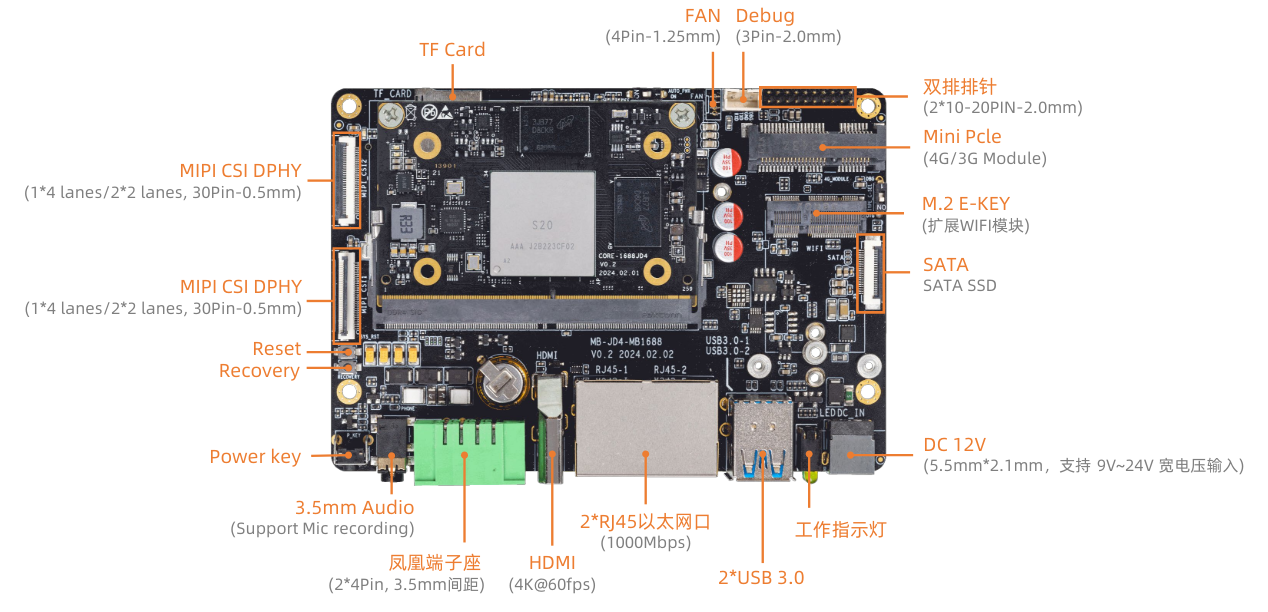

具体如下图：
