接口定义

整机接口定义

AIO-3399C 提供了丰富的接口，主要包括：

• 电源接口

• Type-C (OTG)

• 1 x USB3.0

• 4 x USB2.0（接口×2，座子×2）

• HDMI

• 以太网

• 双 LVDS 屏幕接口

• EDP 屏接口

• TP 触摸接口

• 屏电压跳线接口

• 背光接口

• WIFI 天线

• 蓝牙天线

• 电源按键

• MIC 接口

• 音频输入输出 (linein,lineout)

• 3.5mm 耳机接口

• RTC 电源接口

• 12V 电源接口

• IR 接口

• TF 卡槽

• SIM 卡卡槽

• 扩展按键接口

• I2C

• I2S

• 喇叭接口

• USB2.0 HOST

• recovery 按键

• EDP 屏接口

• 调试串口

• 工业级串口 (RS485,RS232,2TTL)

• RTC 电源接入口

• MIPI 屏接口(双 LVDS 复用)

• MINI-PCIE

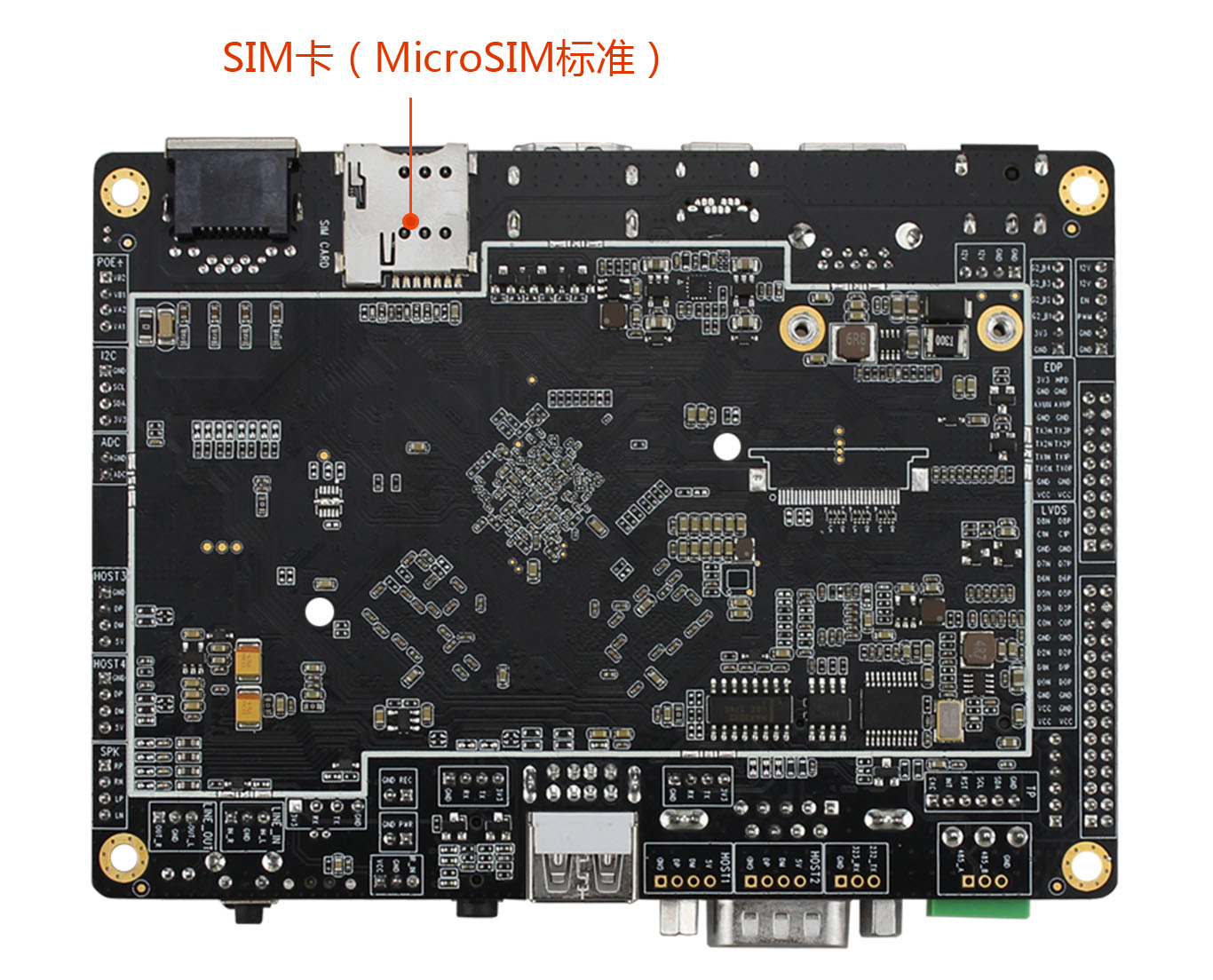

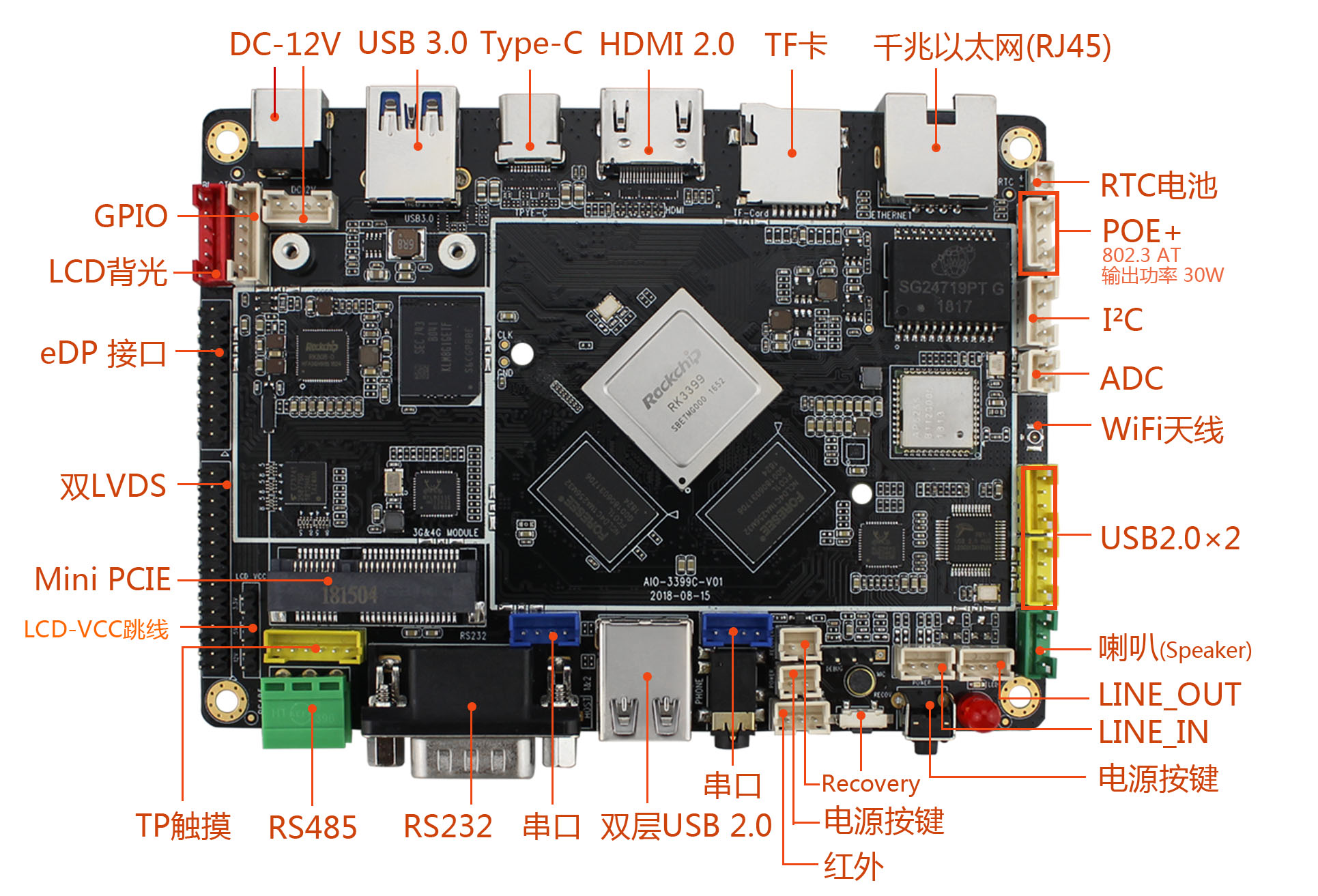

具体如下图：

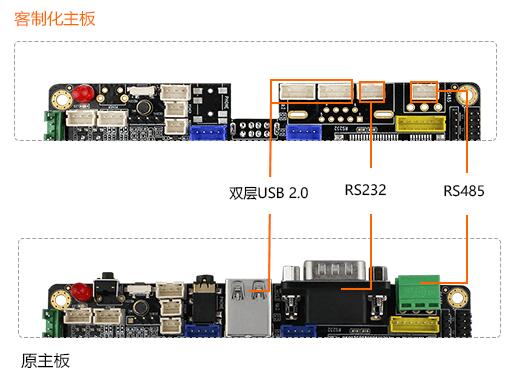

另外 客户也可以根据需要定制相关功能接口的板子，如下图所示：

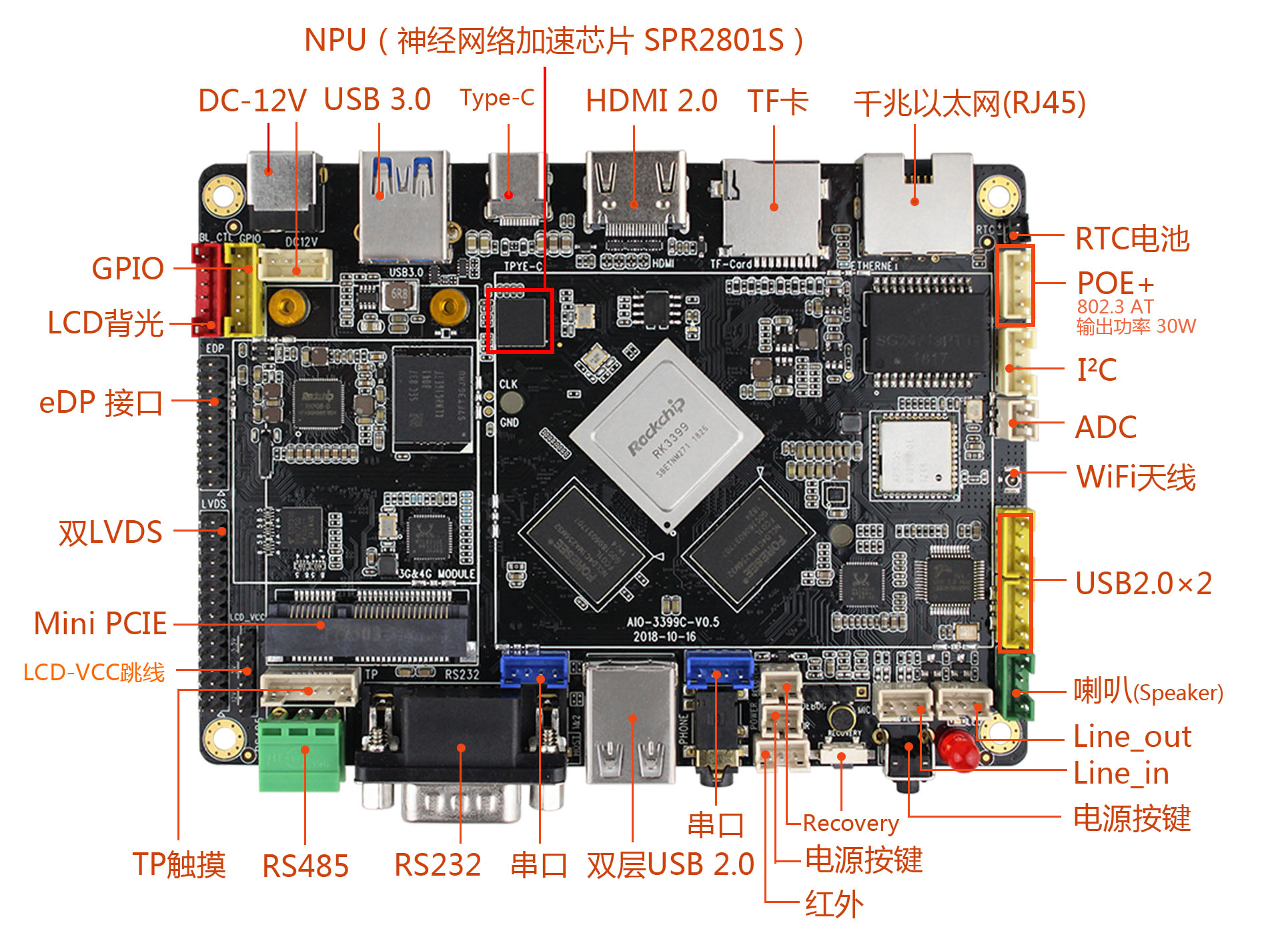

除了上述接口，AIO-3399C(AI)（已贴 SPR2801S 芯片）支持 NPU 加速功能，但是不支持 TYPEC 功能(包括 ADB OTG DP 显示)，TYPEC 只能用于烧固件。

注意：AIO-3399C(AI) 中的 SPR2801S 芯片是选贴的。如果需要 NPU 加速功能，请注意选购带有 SPR2801S 芯片的硬件版本。
