屏幕模组

7.85 寸 MIPI 液晶屏模组​

注意：默认的 AIO-3399C 主板不带 mipi_dsi 接口，如需要此功能需修改硬件。详情参考 LCD 驱动章节

产品参数​

  • 型号：B080XAN01

  • 尺寸： 7.85 寸

  • 分辨率：1024x768

  • 显示接口： MIPI

  • 面板材料：IPS 面板

  • 可视角度：160°

  • 触摸屏：多点电容触摸

编译命令​

  • Android 7.1 (Industry)

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-mipi -l rk3399_firefly_aioc_mipi-userdebug ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_mipi-userdebug

  • Android 7.1 (Box)

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-mipi -l rk3399_firefly_aioc_mipi_box-userdebug ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_mipi_box-userdebug

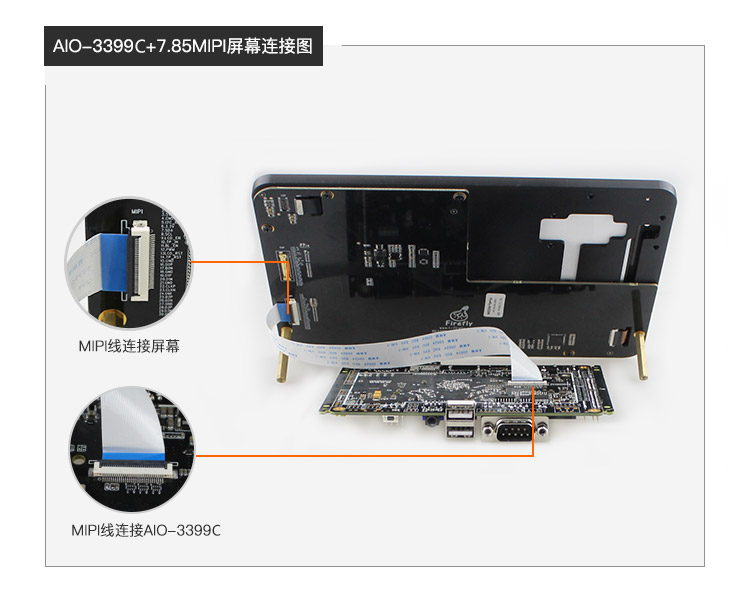

实物图​

注意： 下图中电压跳线要使用 12V。

_images/module_display_mipi_connection.jpg

10.1 寸LVDS屏模组​

产品参数​

  • 型号：HSX101H40C-L28A

  • 尺寸：10.1 寸

  • 分辨率：800x1280

  • 显示接口：LVDS

  • 可视角度：170°

  • 触摸屏：多点电容触摸

参考固件​

注意： 支持 10.1 寸屏的官方固件名带有 LVDS 字样，下面是固件的链接：固件链接

编译命令​

用官网 SDK 编译支持的 10.1 寸屏的固件时使用以下命令：

  • Android 7.1 (Industry)

  1. AIOC 标准版

    ```
     ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-lvds-HSX101H40C -l rk3399_firefly_aioc_lvds-userdebug
     ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_lvds-userdebug
     ```

  2. AIOC AI 版

    ```
     ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-ai-lvds-HSX101H40C -l rk3399_firefly_aioc_ai_lvds-userdebug
     ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_ai_lvds-userdebug
     ```
  • Android 7.1 (Box)

  1. AIOC 标准版

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-lvds-HSX101H40C -l rk3399_firefly_aioc_lvds_box-userdebug
    ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_lvds_box-userdebug

  2. AIOC AI 版

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-ai-lvds-HSX101H40C -l rk3399_firefly_aioc_ai_lvds_box-userdebug
    ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_ai_lvds_box-userdebug

  • Android 8.1

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-lvds-HSX101H40C -l rk3399_firefly_aioc_lvds_mid-userdebug ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_lvds_mid-userdebug

参考资料​

屏幕模组 Datasheet & 转接板原理图

实物图​

注意： 下图中电压跳线要使用 12V。

_images/module_display_lvds.png

7.85 寸 EDP 液晶屏模组​

产品参数​

  • 型号：LP079QX1

  • 尺寸：7.85 寸

  • 分辨率：2048x1563

  • 显示接口：EDP

  • 面板材料：IPS 面板

  • 可视角度：160°

  • 触摸屏：多点电容触摸

固件参考​

注意： 支持 7.85 寸屏的官方固件名带有 EDP785 字样，下面是固件的链接：固件链接

编译命令​

用官网 SDK 编译支持的 7.85 寸屏的固件时需用如下编译命令：

  • Andorid 7.1 (Industry)

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-edp -l rk3399_firefly_aioc_edp-userdebug ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_edp-userdebug

  • Andorid 7.1 (Box)

    ./FFTools/make.sh -j8 -d rk3399-firefly-aioc-edp -l rk3399_firefly_aioc_edp_box-userdebug ./FFTools/mkupdate/mkupdate.sh -l rk3399_firefly_aioc_edp_box-userdebug

技术资料​

7.85 寸屏幕模组 DataSheet、底板原理图(https://pan.baidu.com/s/1mhXH4fu#list/path=%2F)

实物图​

_images/module_display_edp.jpg

连接方法​

  • 请注意，下图中电压跳线要使用 5V ，接错到 12V 会烧掉屏幕芯片

_images/module_display_edp_connection.jpg
