1. 接口定义

1.1. 整机接口定义​

AIO-3562JQ 提供了丰富的接口，主要包括：

  • 电源接口

  • 1 x USB3.0（host/otg）

  • 3 x USB2.0（接口×1，座子×2）

  • MIPI-DSI 屏幕接口

  • 1000M 以太网口

  • 100M 以太网口

  • WiFi、蓝牙二合一天线

  • MIC 接口

  • 喇叭接口

  • TF 卡槽

  • SIM 卡槽

  • Power 按键

  • Reset 按键

  • Recovery 按键

  • Maskrom 按键

  • 调试串口

  • 工业级串口 (RS485, RS232, UART)

  • 光耦隔离 IO (输入x2，输出x2)

  • CAN/CANFD

  • 2x MIPI 摄像头接口

  • MINI-PCIE 座 (USB2.0)

  • I2C

  • 电池接口

具体如下图：

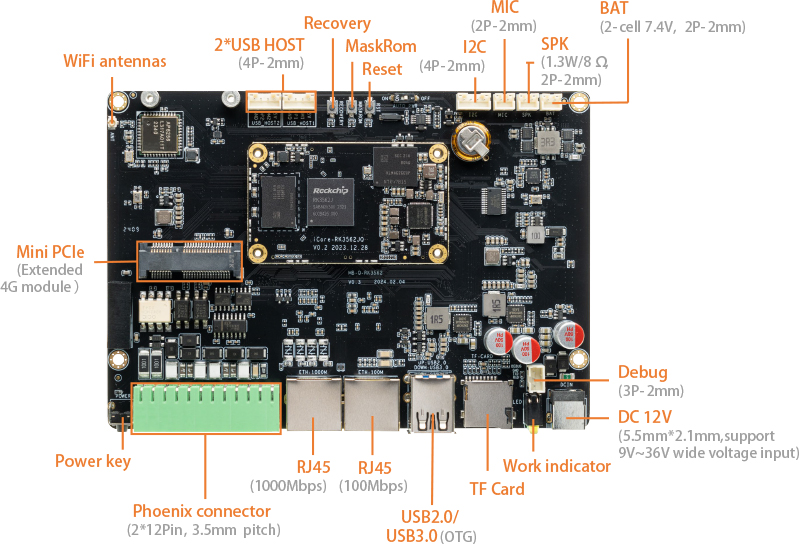

_images/interface_front.jpg

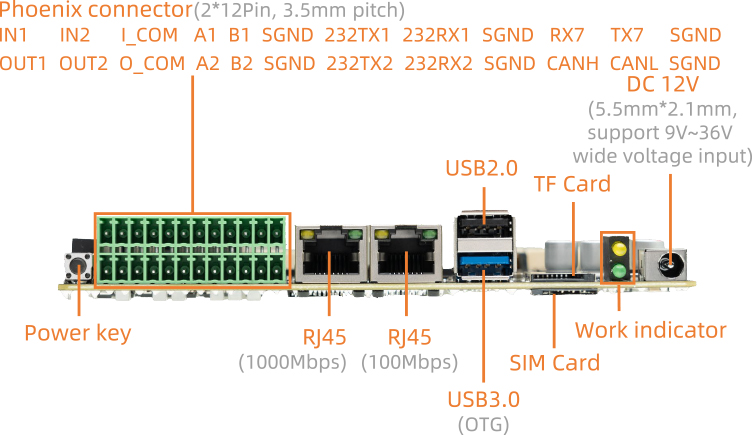

_images/interface_io.jpg

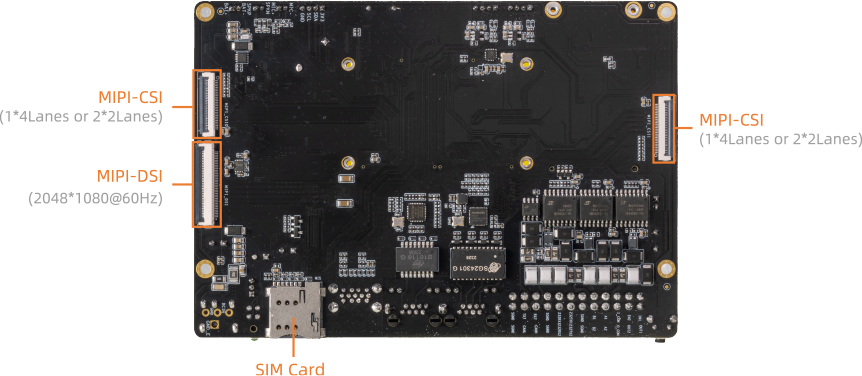

_images/interface_back.jpg
