1.1. 整机接口定义​

Core-3566JD4 提供了丰富的接口，主要包括：

  • 电源接口

  • 1 x USB3.0 (host接口)

  • 4 x USB2.0 (座子)

  • HDMI

  • 2 x MIPI 屏幕接口

  • EDP 屏幕接口

  • TP 触摸接口

  • 以太网

  • WIFI 天线

  • 3.5mm 耳机接口

  • MIC 接口

  • 喇叭接口

  • 12V 电源接口

  • Type-C(host/device)

  • IR 接口

  • TF 卡槽

  • SIM 卡槽

  • Power 按键

  • Reset 按键

  • Recovery 按键

  • 调试串口

  • 工业级串口 (RS485, RS232, TTL)

  • NOR flash

  • MIPI 摄像头接口

  • M.2 PCIE 2.0接口

  • SATA 接口

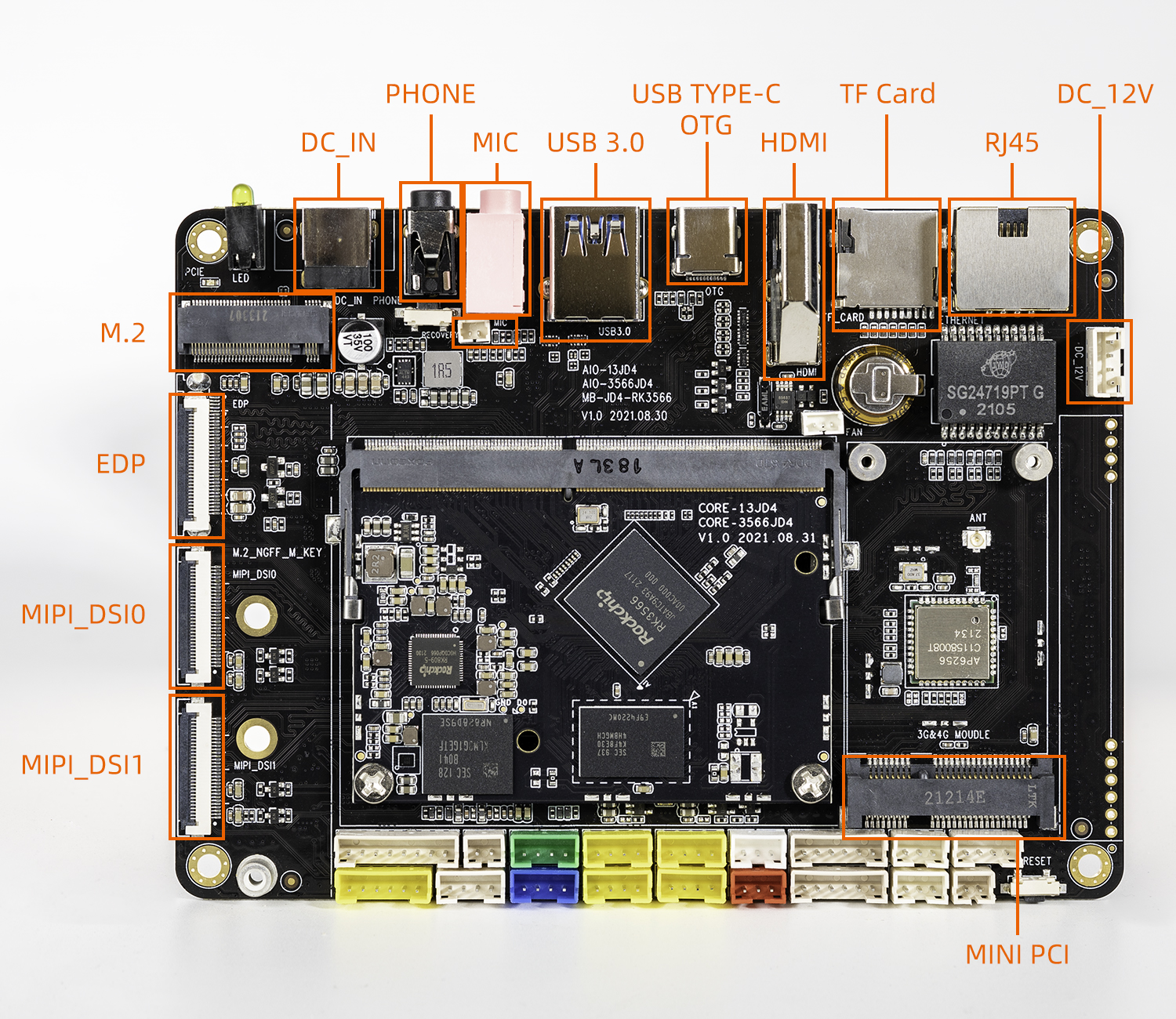

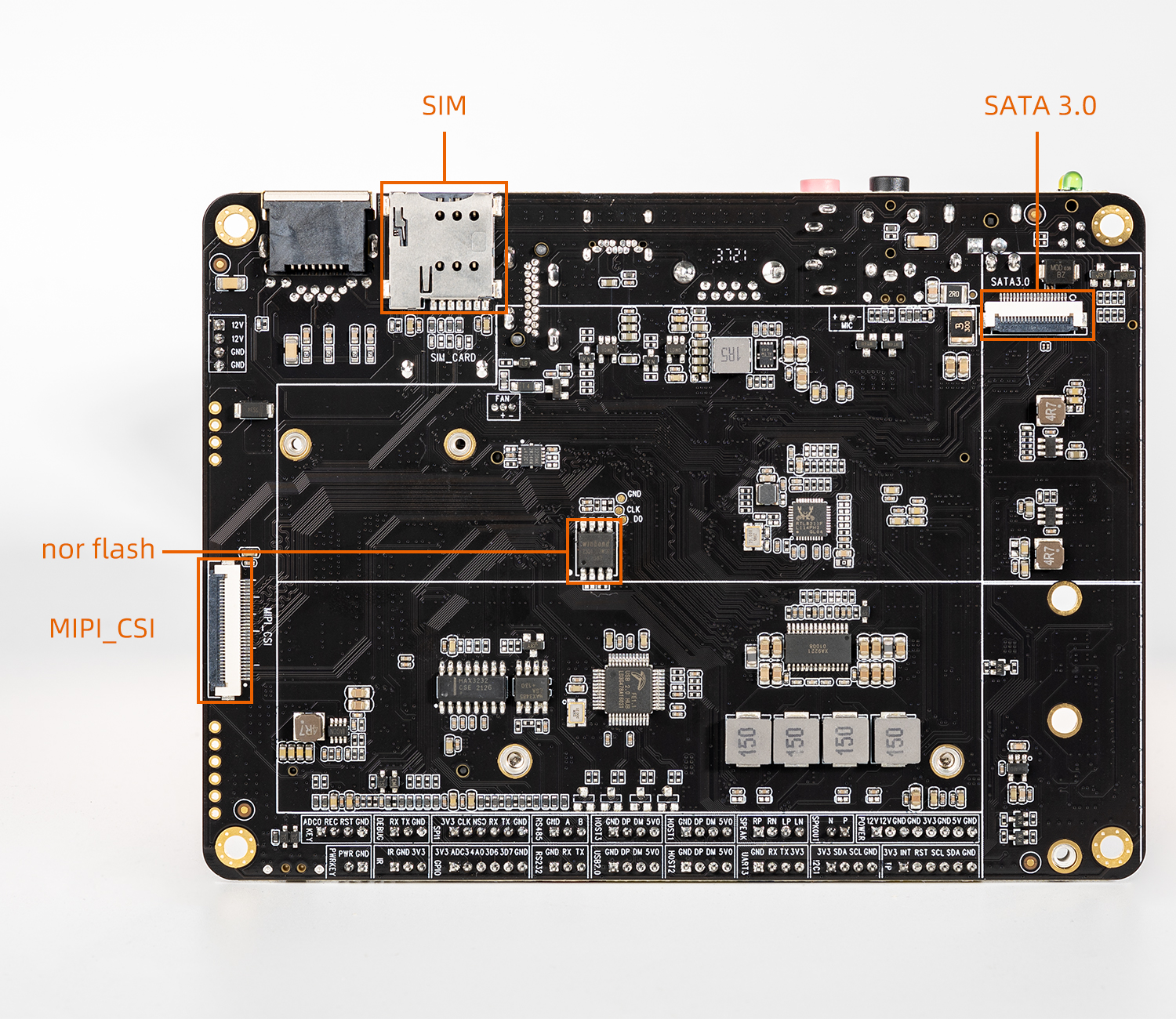

具体如下图：

_images/front_interface.jpg

_images/back_interface.jpg
