SATA 使用

简介

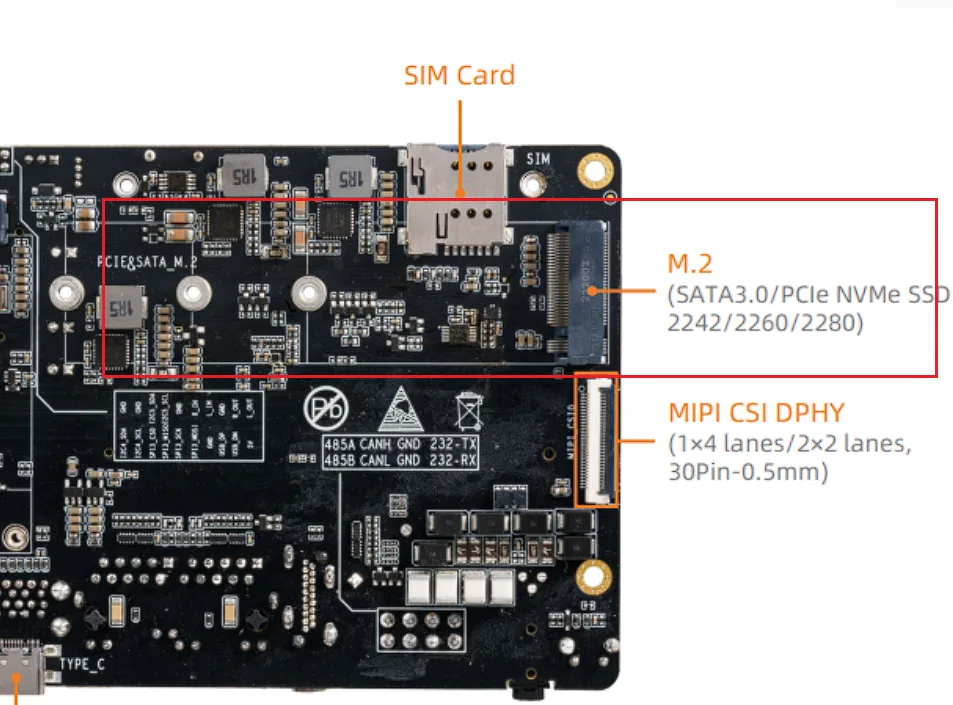

AIO-3588JD4 开发板上有 1 个 M.2 接口

可以软件配置成 M.2 SATA3.0 接口，支持 SATA 协议的 SSD 使用，也可以软件配置成 M.2 PCIe2.0 接口，支持 NVMe 协议的 SSD 使用。

默认软件配置成 M.2 SATA3.0 接口, 支持 SATA 协议的 SSD 使用

软件配置

DTS 配置

一般根据原理图在 DTS 中选择正确的控制器节点和 PHY 节点使能，并关闭与其复用的控制器节点就可以。

在 kernel/arch/arm64/boot/dts/rockchip/aio-3588jd4.dtsi 中有下面一段配置：

#define rk3588
#include "rk3588-firefly-port-aio-3588jd4.dtsi"
#include "rk3588-diff-aio-3588jd4.dtsi"


#define M2_SATA_OR_PCIE 1 /*1 = SATA , 0 = PCIe */

 / {
/* led */
        firefly_leds: leds {
                power_led: power {
                        status = "disabled";

                        gpios = <&gpio0 RK_PC5 GPIO_ACTIVE_HIGH>;//green led
            default-state = "on";
                };

                user_led: user {
                        gpios = <&pca9555 PCA_IO0_3 GPIO_ACTIVE_HIGH>; //yellow led
            default-state = "off";
                };
        };

sata0：sata0 控制器节点

combphy0_ps：PHY 节点

pcie2x1l2：pcie2x1l2 控制器节点

vcc_sata_pwr_en：M.2 SATA 供电引脚节点

M2_SATA_OR_PCIE：默认值为 1 即配置成 SATA3.0，如果需要配置成 PCIe2.0，需修改为 0

挂载

自动挂载

在 Android 系统界面中将硬盘格式化为可用格式就可以开机自动挂载

命令手动挂载

查找设备节点

ls /dev/block/sd*
/dev/block/sda

格式化为EXT4文件格式

mkfs.ext4 /dev/block/sda

挂载

mount /dev/block/sda /mnt/media_rw/

查看挂载路径

df -h
/dev/block/sda               916G  24K  916G   1% /mnt/media_rw

或者

cat /proc/mounts  | grep sda
/dev/block/sda /mnt/media_rw ext4 rw,seclabel,relatime 0 0

读写测速

SATA3.0 的传输速率理论上达到 6.0 Gbps，可以参考如下命令进行读写速度测试：

# 路径根据实际挂载路径修改
# 写1G文件
echo 3 > /proc/sys/vm/drop_caches
busybox dd if=/dev/zero of=/mnt/media_rw/41AD-09EA/test1 bs=1M count=1024 conv=sync
# 读1G文件
echo 3 > /proc/sys/vm/drop_caches
busybox dd if=/mnt/media_rw/41AD-09EA/test1 of=/dev/null conv=sync

# 使用 fio 会格式化硬盘
# 写
fio -filename=/dev/block/sda -direct=1 -iodepth 1 -thread -rw=write -ioengine=psync -bs=1M -size=200G -numjobs=30 -runtime=60 -group_reporting -name=mytes
# 读
fio -filename=/dev/block/sda -direct=1 -iodepth 1 -thread -rw=read -ioengine=psync -bs=1M -size=200G -numjobs=30 -runtime=60 -group_reporting -name=mytes
