1. 接口定义

1.1. 整机接口定义

AIO-3588JQ V1.0 提供了丰富的接口，主要包括：

• 1 x HDMI2.1（最大支持 8K@60Hz 输出）

• 1 x HDMI2.0

• 1 x Display Port1.4（最大支持 8K@30Hz 输出）

• 1 x USB3.0 OTG(Type-C)

• 1 x VGA

• 2 x MIPI-DSI

• 1 x MIPI-CSI

• 1 x EDP

• 1 x M.2(SATA3.0)

• 1 x PCIe3.0x4

• 1 x TF Card

• 1 x 4G LTE

• 1 x 5G 移动网络

• 1 x SIM 卡槽

• 4 x USB3.0

• 3 x USB2.0

• 1 x WIFI（支持 wifi6）

• 1 x Bluetooth

• 1 x FAN

• 2 x RJ45（支持 1Gbps）

• 1 x Line-In

• 1 x RS485

• 2 x RS232

• 1 x CAN

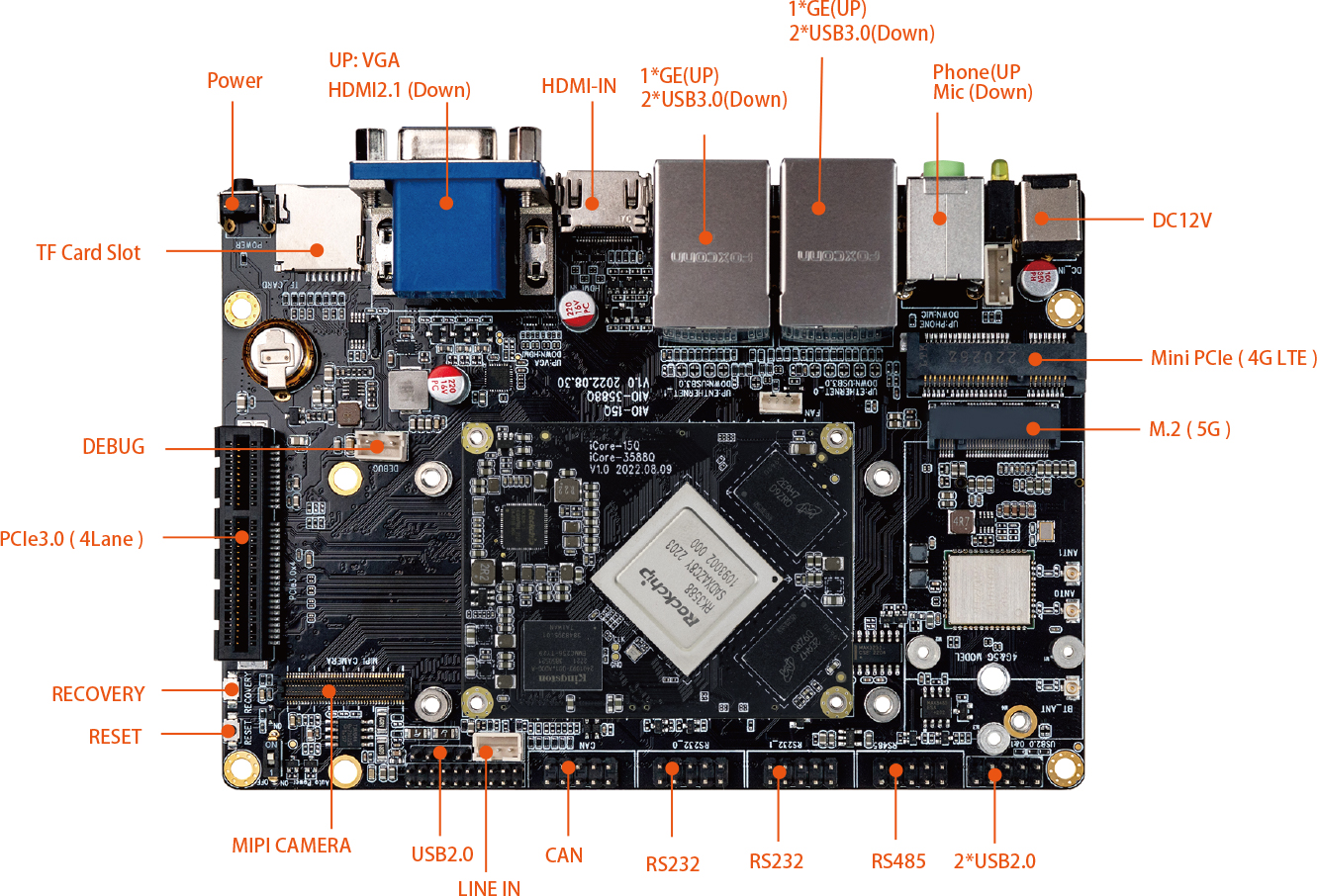

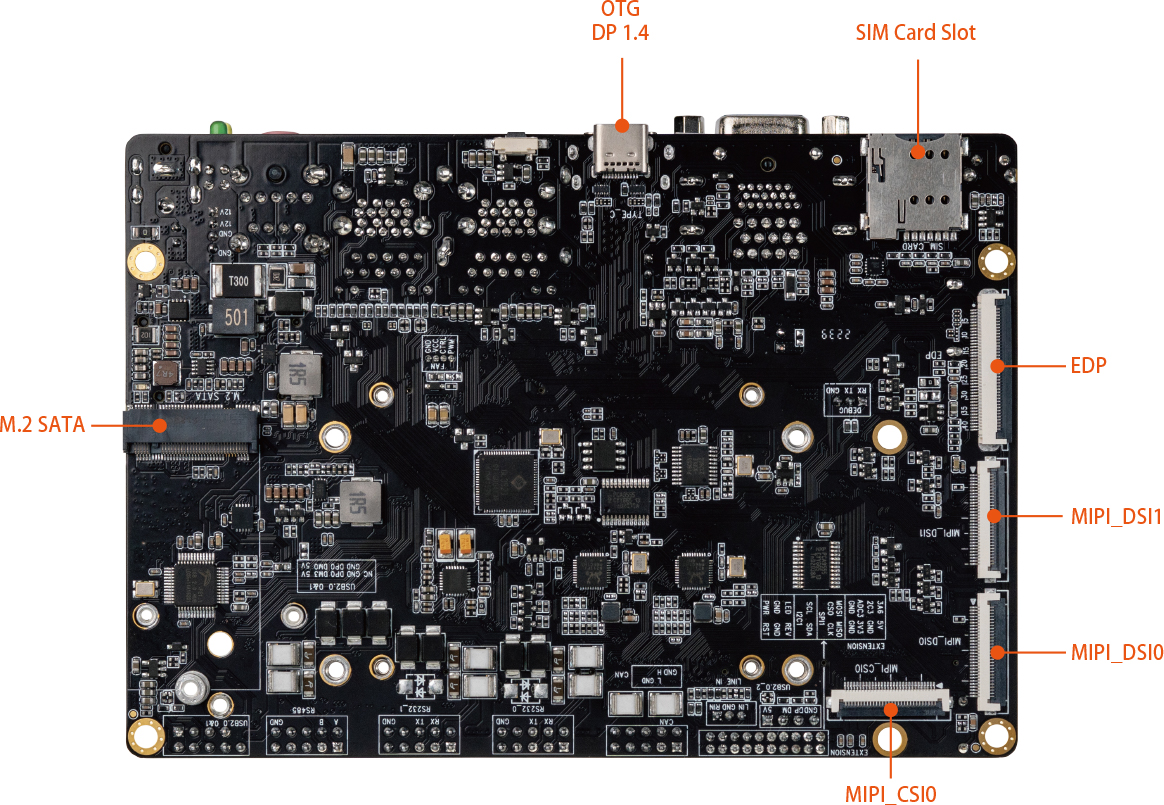

具体如下图：
