1. 硬件信息

1.1. 硬件资源​

  • CPU：四核 ARM Cortex-A7，RISC-V MCU
  • NPU：2.0Tops, support INT8/ INT16
  • DDR：DDR4 1GB/2GB
  • Flash：eMMC 8GB/16GB、SD Card 接口
  • Camera：400W 摄像头模组 OS04A10、IRCUT
  • ISP：1400万 ISP 2.0 with 3 帧 HDR（Line-based/Frame-based/DCG）
  • 硬件编码：支持 4K H.264/H.265 编码 -3840 x 2160@30 fps+720p@30 fps encoding
  • 硬件解码：支持 4K H.264/H.265 解码 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding
  • 网络：千兆以太网口
  • 电源：POE 供电

1.2. 外观​

_images/c40pl.jpg

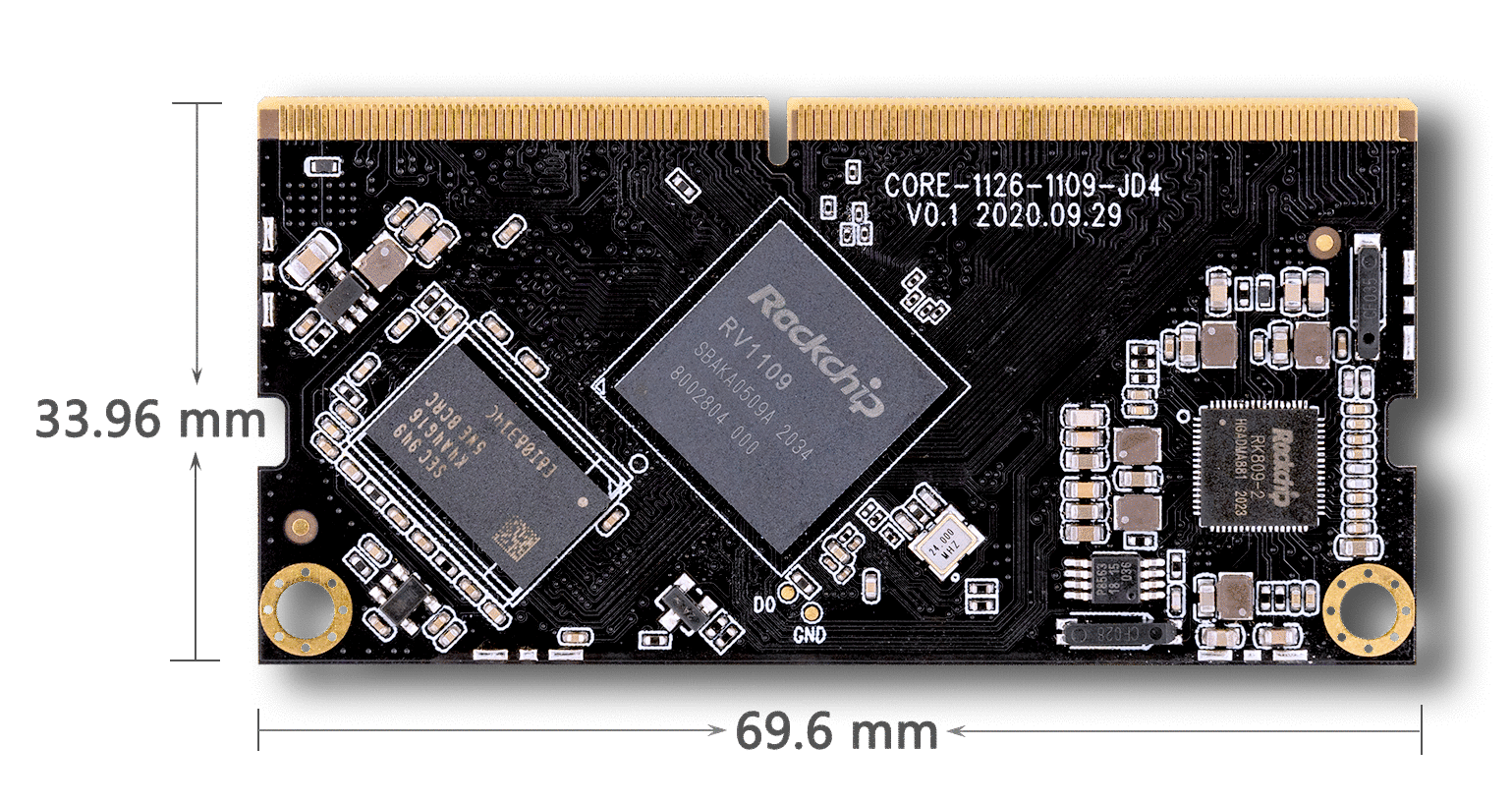

1.3. 外观尺寸​

  • 外观尺寸图

_images/size.png

1.4. 外围接口​

CORE-1126-JD4/CORE-1109-JD4 金手指保留了 Soc 大部分的接口，用户可以配套官方的 MB-1126-JD4 底板使用。

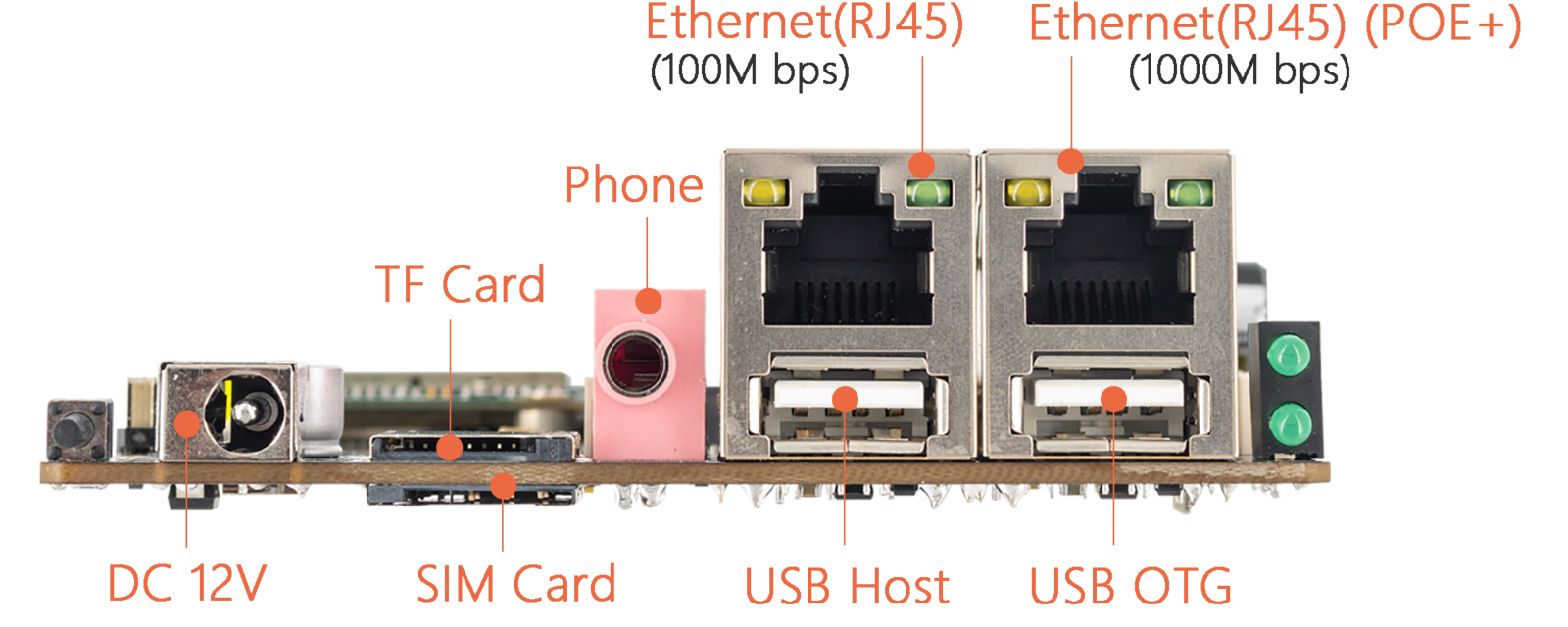

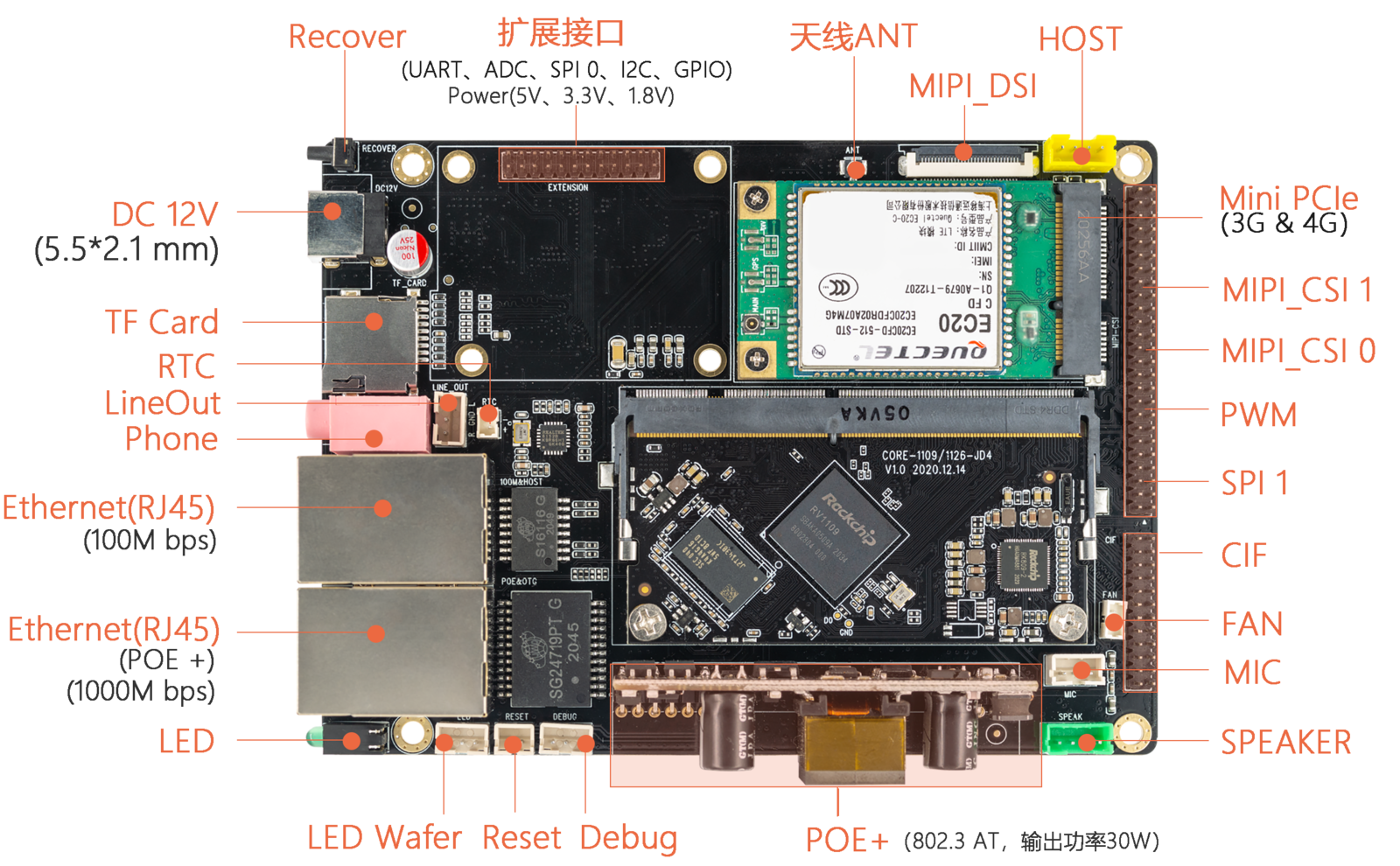

  • 外围接口图

_images/interface-0.png

_images/interface-2.png
