1. 硬件信息

1.1. 硬件资源

1.1.1. CORE-1126-JD4

• CPU：四核 ARM Cortex-A7，RISC-V MCU
• NPU：2.0Tops, support INT8/ INT16
• DDR：DDR4 1GB/2GB
• Flash：eMMC 8GB/16GB、SD Card 接口
• 显示：MIPI-DSI 接口，1080P@60fps
• Camera：双 MIPI-CSI 接口
• ISP：1400万 ISP 2.0 with 3 帧 HDR（Line-based/Frame-based/DCG）
• 硬件编码：支持 4K H.264/H.265 编码 -3840 x 2160@30 fps+720p@30 fps encoding
• 硬件解码：支持 4K H.264/H.265 解码 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding
• RTC：外部 RTC
• 网络：千兆以太网口、百兆 USB 转以太网口、无线 Wifi、4G 模块接口
• 声卡：RK809 集成音频解码器
• 外围接口：Debug 串口、USB 接口、耳机接口、模拟麦克风接口、Speaker 接口

1.1.2. CORE-1109-JD4

• CPU：双核 ARM Cortex-A7，RISC-V MCU
• NPU：1.2Tops, support INT8/ INT16
• DDR：DDR3 1GB/2GB
• Flash：eMMC 8GB/16GB、SD Card 接口
• 显示：MIPI-DSI 接口，1080P@60fps
• Camera：双 MIPI-CSI 接口
• ISP：500万 ISP 2.0 with 3 帧 HDR（Line-based/Frame-based/DCG）
• 硬件编码：支持 H.264/H.265 编码 -2688 x 1520@30 fps+1280 x 720@30 fps -3072 x 1728@30 fps+1280 x 720@30 fps -2688 x 1944@30 fps+1280 x 720@30fps
• 硬件解码：支持 5M H.264/H.265 解码
• RTC：外部 RTC
• 网络：千兆以太网口、百兆 USB 转以太网口、无线 Wifi、4G 模块接口
• 声卡：RK809 集成音频解码器
• 外围接口：Debug 串口、USB 接口、耳机接口、模拟麦克风接口、Speaker 接口

1.2. 外观尺寸

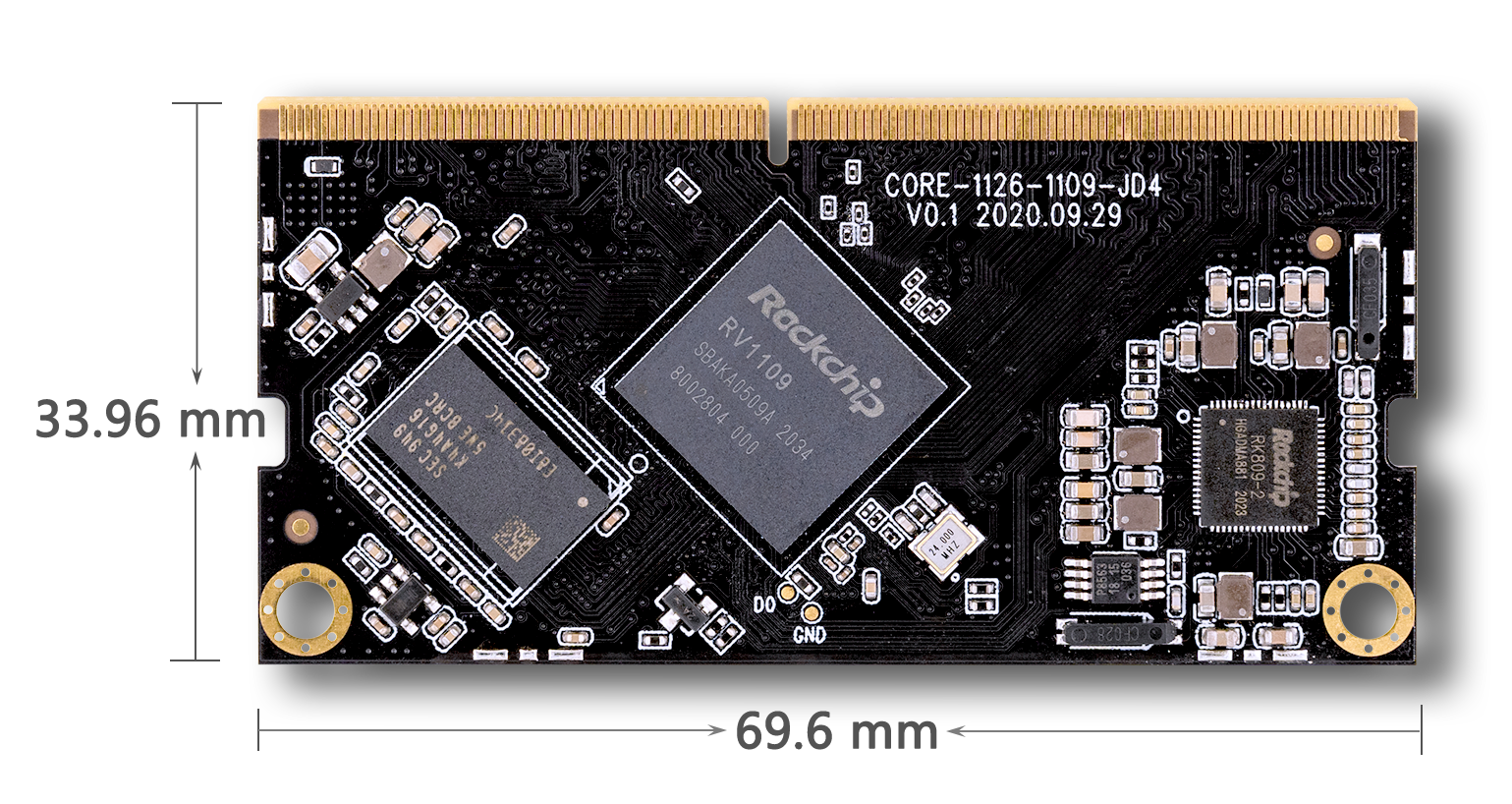

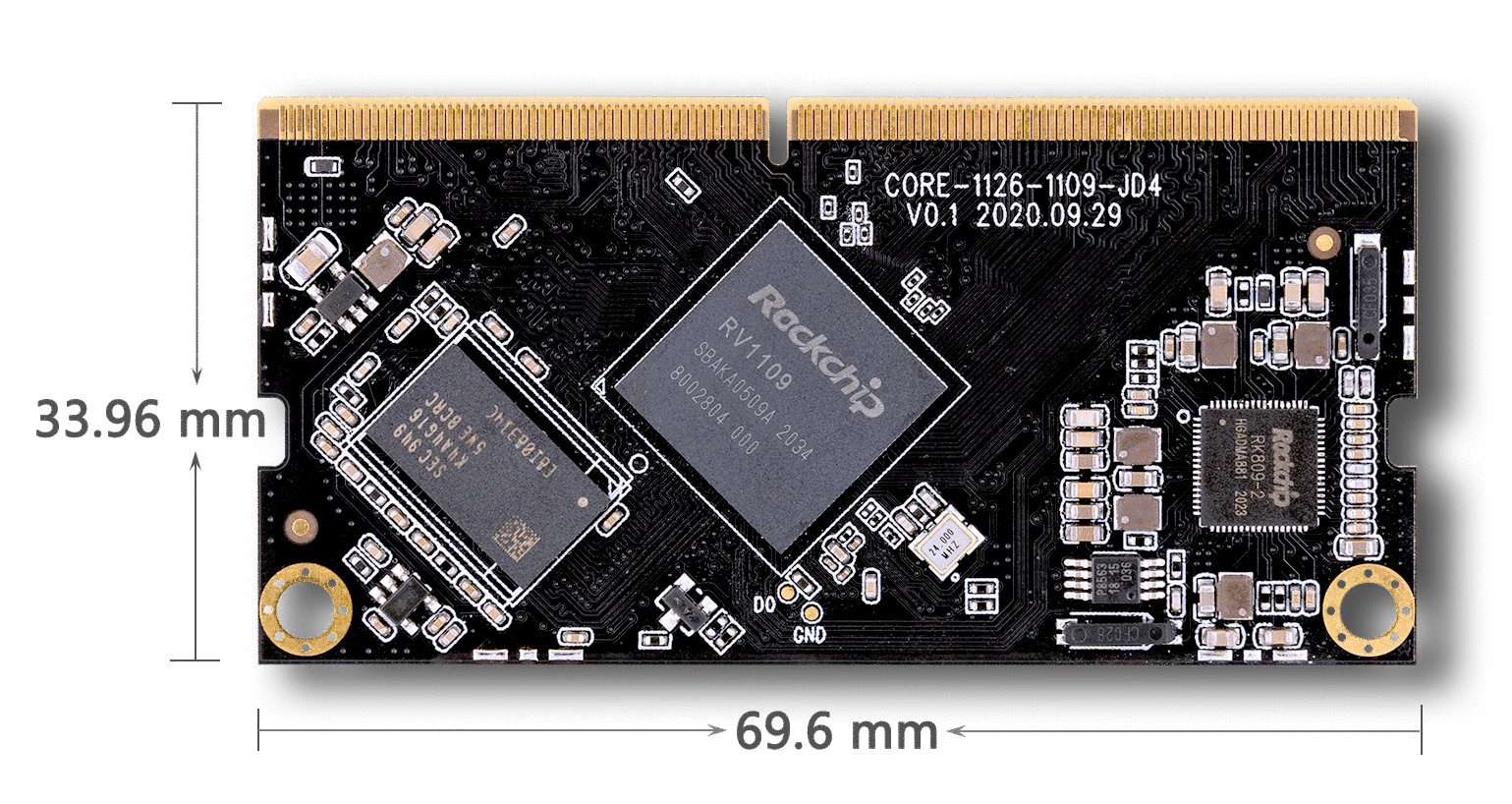

• 外观尺寸图

1.3. 外围接口

CORE-1126-JD4/CORE-1109-JD4 金手指保留了 Soc 大部分的接口，用户可以配套官方的 MB-1126-JD4 底板使用。

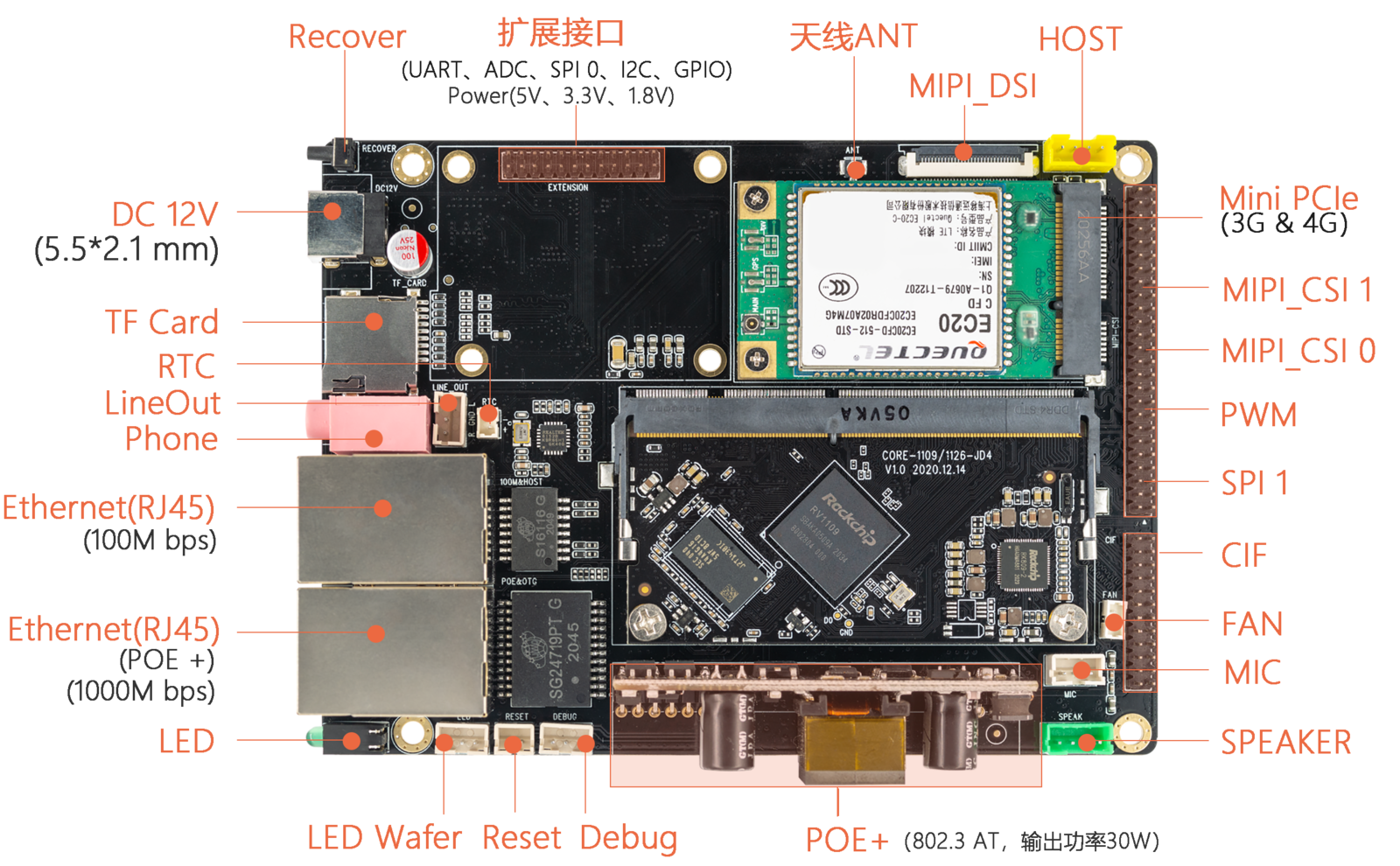

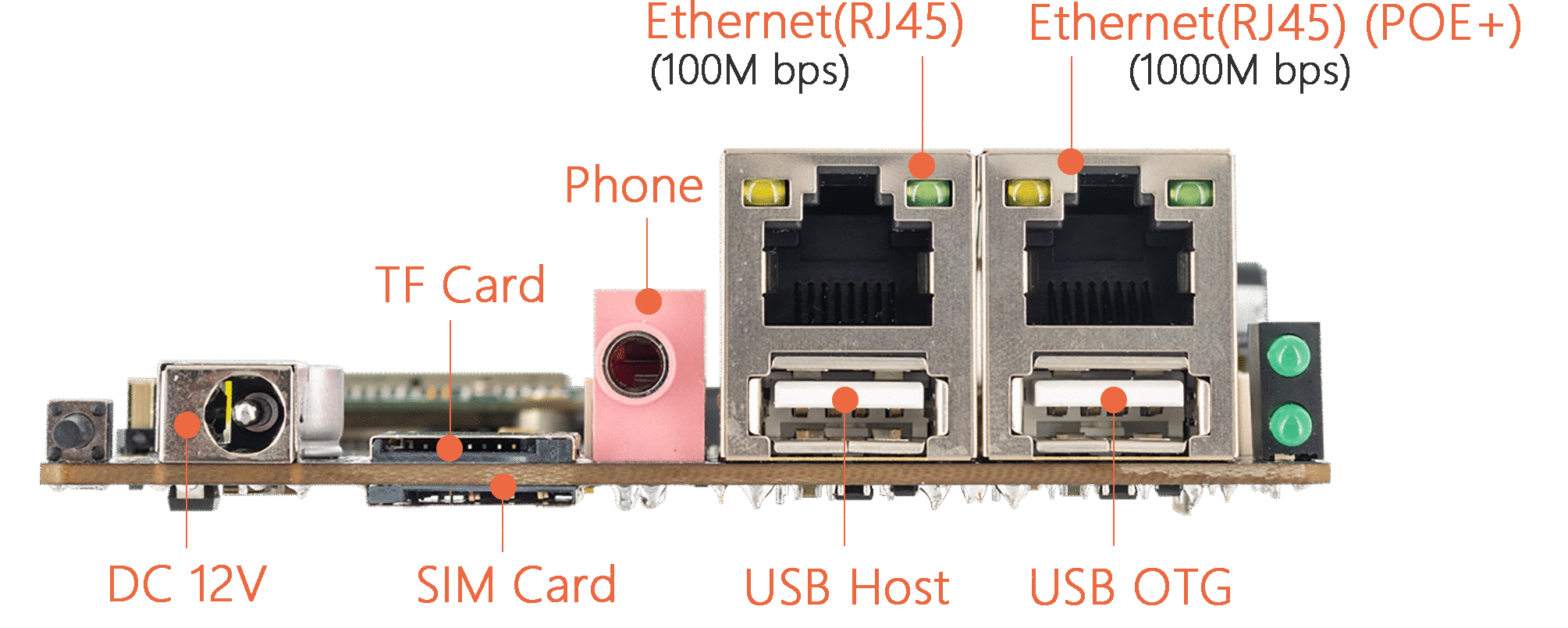

• 外围接口图
