整机接口定义​

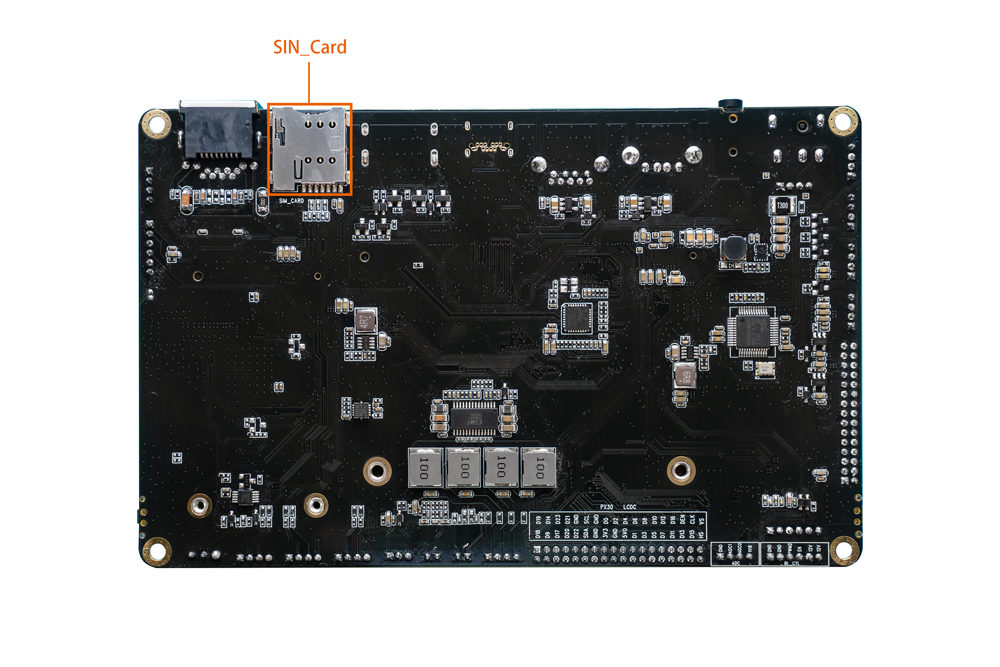

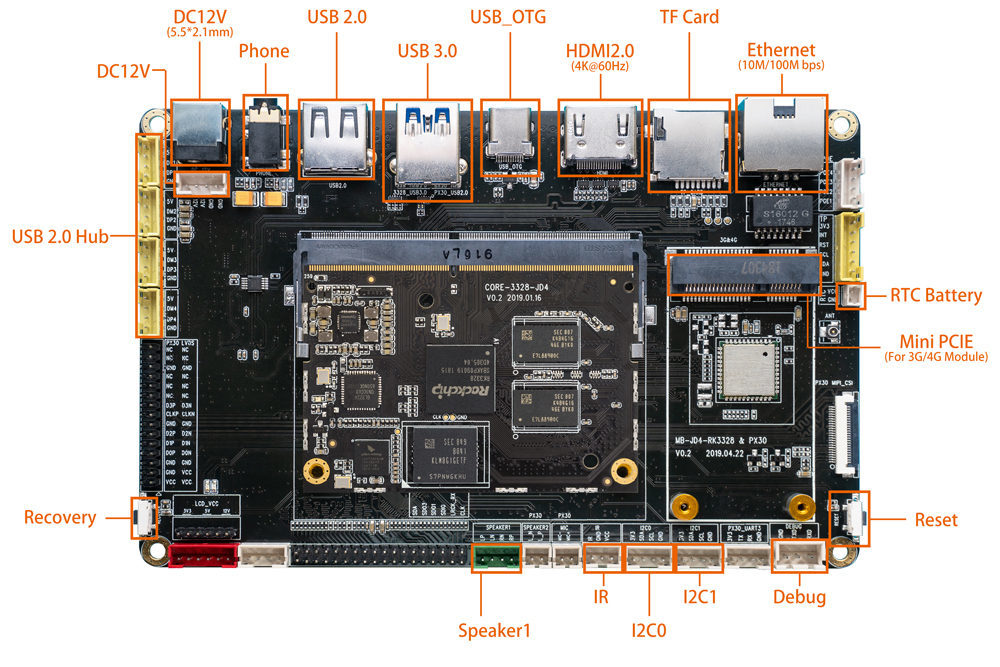

AIO-RK3328-JD4 提供了丰富的接口，主要包括：电源接口， 1 x USB3.0（device），5 x USB2.0（接口×4，座子×1），HDMI显示接口，以太网，WIFI天线，蓝牙天线，电源按键，3.5mm耳机接口，RTC电源接口，12v电源接口，IR接口，TF卡槽，SIM卡卡槽，喇叭接口，recovery按键，调试串口。 具体如下图： _images/interface_front.jpg _images/interface_back.jpg

特殊接口说明​

MB-JD4-RK3328&PX30底板中的LVDS屏接口，TP触摸接口，背光接口，屏电压跳线接口，MIC接口，MIPI屏接口，是为了支持PX30核心板的，所以RK3328核心板无法使用这两个接口

启动所需配件​

RK3328-JD4的标准套装包含以下配件：

  • CORE-RK3328-JD4 核心板一块
  • MB-JD4-RK3328&PX30 底板一块
  • 铜管天线×1
  • 12V-2A电源适配器一个
  • Type-A转Type-C数据线×1

在使用过程中，你可能需要以下配件：

  • 显示设备

    • HDMI 显示模块

  • 网络

    • 100M 以太网线缆，及有线路由器
    • WiFi 路由器

  • 输入设备

    • USB 无线/有线的鼠标/键盘
    • 红外遥控器(需要接上红外接收器)

  • 升级固件，调试

    • Type A 转 Type C线
    • 串口转 USB 适配器

开发板上电启动​

按照以下步骤操作：

  1. 将电源适配器拔出电源插座。
  2. 插入 HDMI 线、USB 鼠标或键盘（可选）。
  3. 检查一切连接正常后，电源适配器上电。

开机时，蓝色的电源指示灯会亮起。如果板子接了HDMI屏幕，可以看到Firefly 官方logo.
