1. 接口定义

1.1. 整机接口定义

AIO-3588SJD4-AI 提供了丰富的接口，主要包括：

• 1 x HDMI2.1(最大支持 8K@60Hz 输出)
• 1 x USB Type-C (下载/Debug)
• 2 x USB3.0
• 1 x MIPI-DPHY-CSI (CSI0 和 CSI1 不能同时使用)
• 2 x MIPI-D/CPHY-CSI
• 1 x TF Card
• 1 x Mini PCIe (4G 模块)
• 1 x PCIe M.2 (5G 模块)
• 1 x SIM 卡槽
• 1 x WIFI (外置模块)
• 1 x Bluetooth (外置模块)
• 1 x FAN
• 1 x Headphone （支持MIC录音，美标）
• 1 x CAN (凤凰端子座)
• 1 x RS232 (凤凰端子座)
• 1 x RS485 (凤凰端子座)
• 1 x Line-Out (由排针引出)
• 1 x Line-In (由排针引出)
• 1 x USB2.0 (由排针引出)
• 1 x SPI (由排针引出)
• 2 x I2C (由排针引出)
• 1 x RJ45 (支持 1Gbps 以太网)
• 1 x M2.SATA3.0 或 M2.PCIe2.0 (默认不支持,需焊接座子切软件需切换)

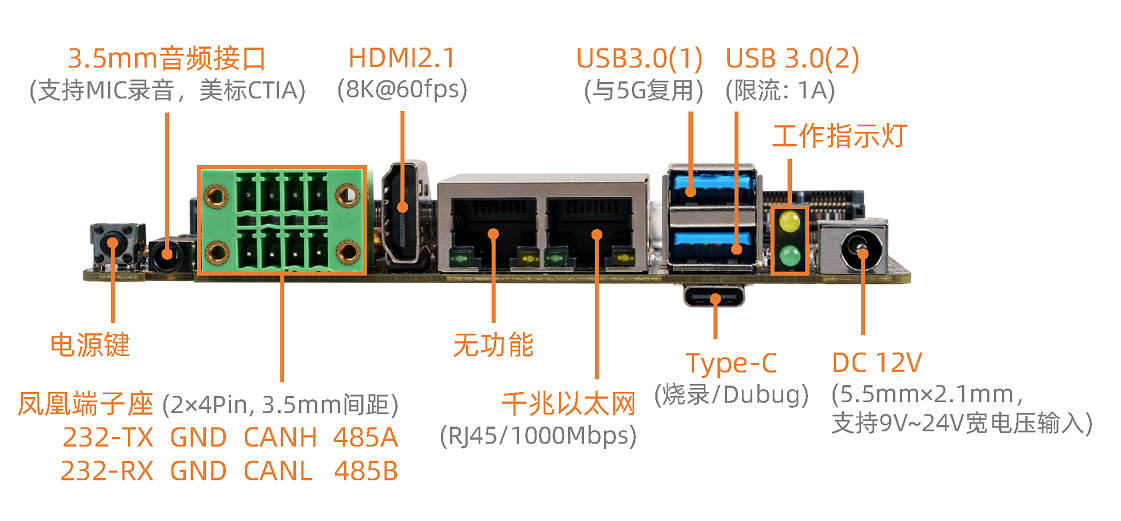

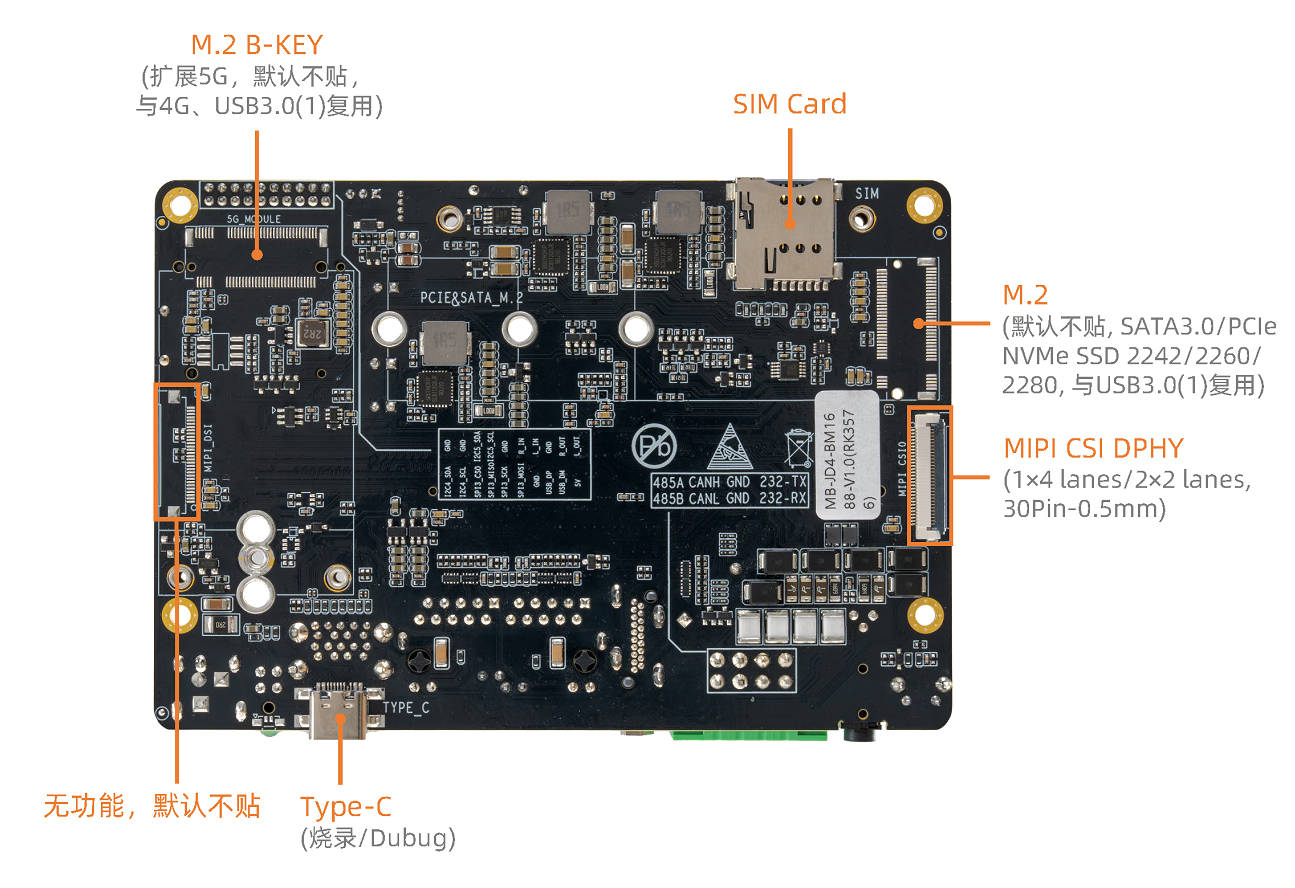

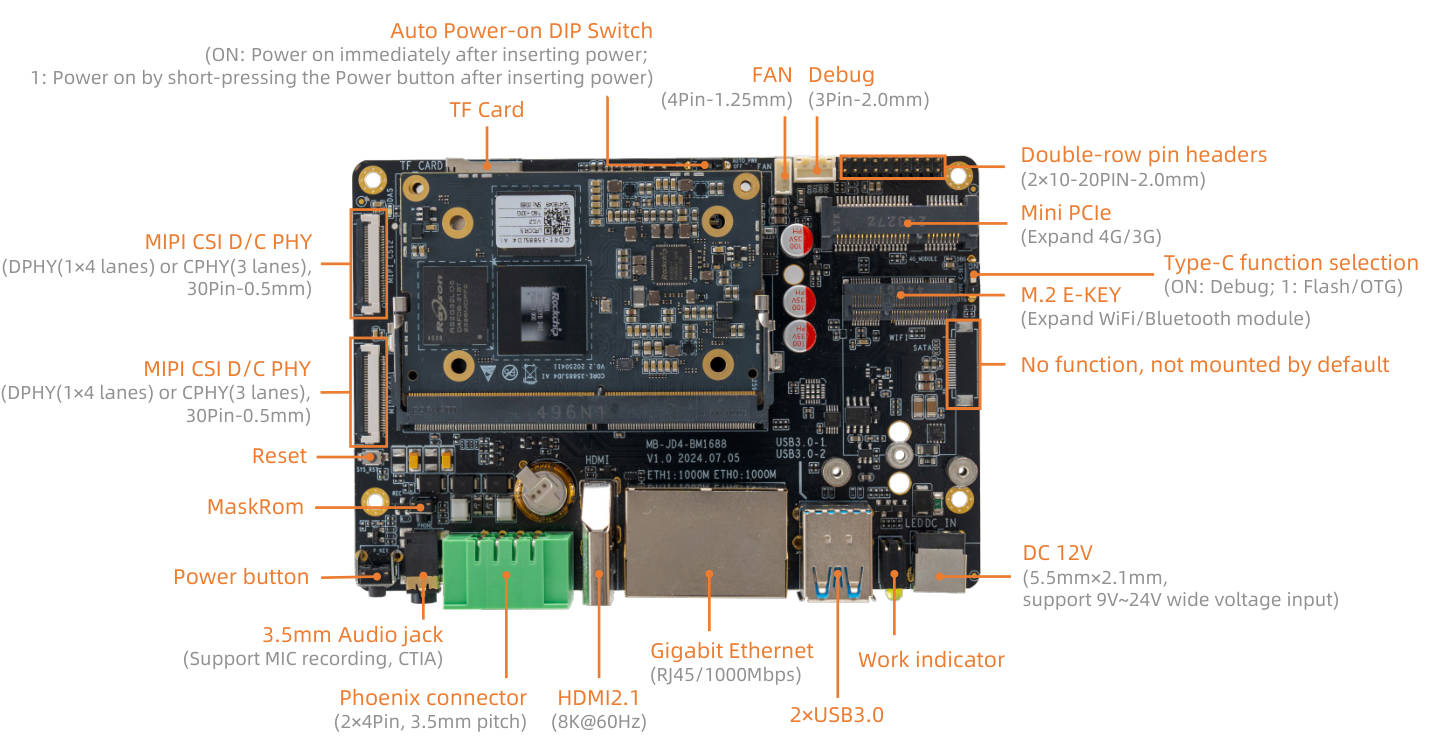

具体如下图：
