10. SATA 使用

10.1. 简介​

AIO-3588SJD4 开发板上有 1 个 SATA 接口和 1 个 M.2 SATA 接口

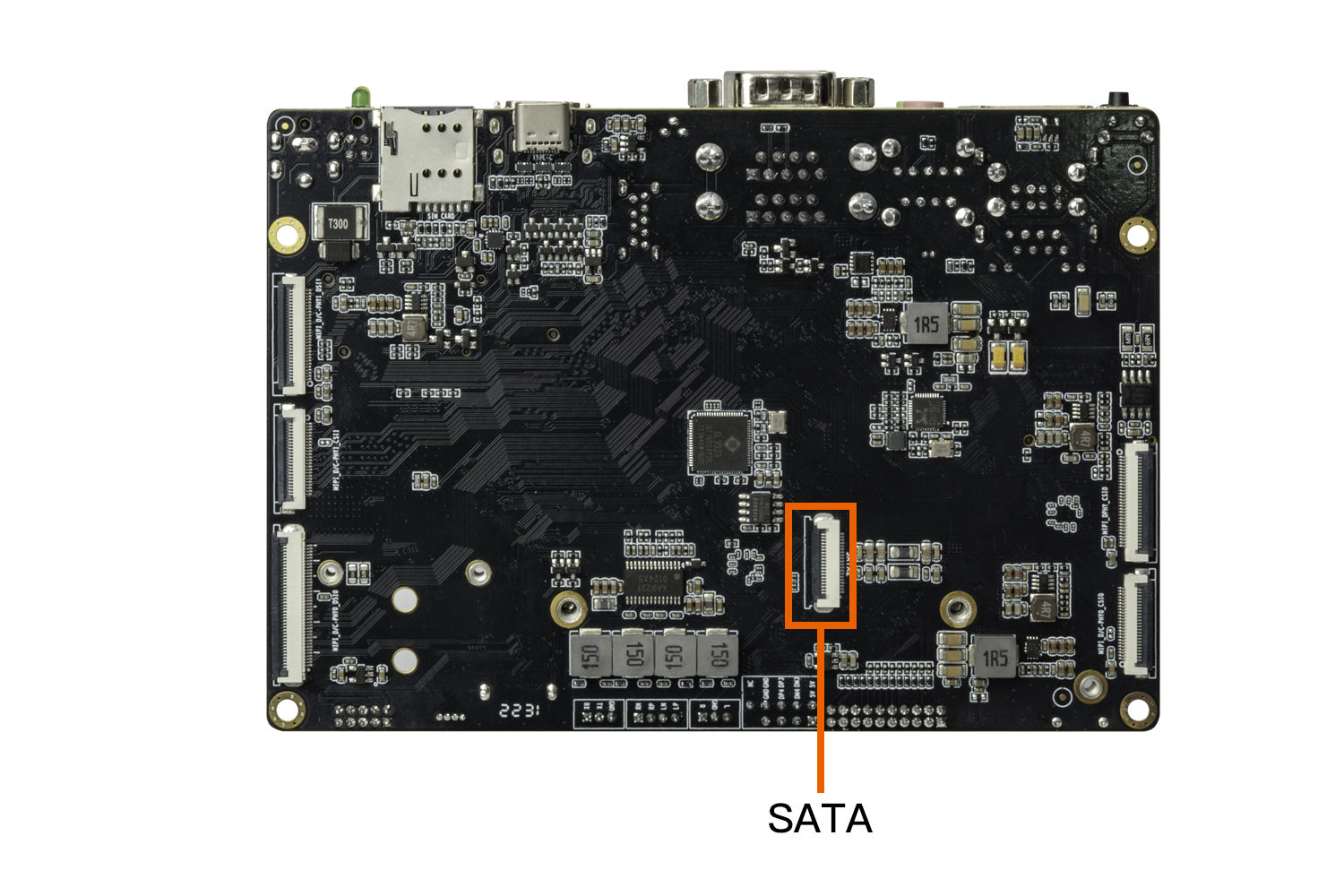

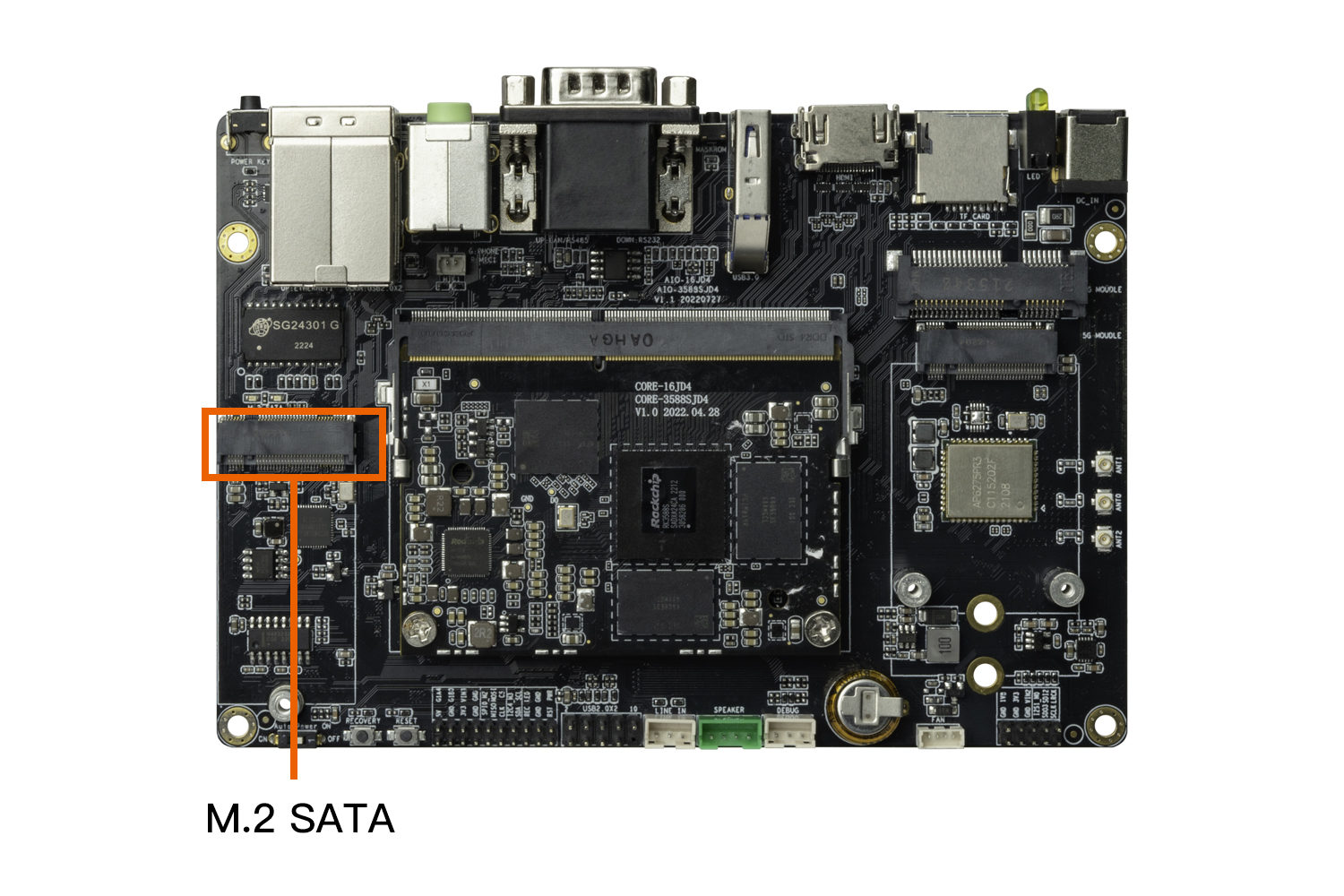

_images/usage_sata_interface.jpg _images/usage_sata2_interface.jpg

注意事项：

  • M.2 SATA 接口，注意应选择 SATA 协议的 SSD 接入，而不是 NVME 协议的 SSD

10.2. 软件配置​

AIO-3588SJD4 开发板上的 1 个 SATA 接口和 1 个 M.2 SATA 接口都是 USB3.0 扩展出来的接口。

10.2.1. DTS 配置​

一般根据原理图在 DTS 中配置供电引脚，选择正确的控制器和节点使能就可以。

在 kernel-5.10/arch/arm64/boot/dts/rockchip/aio-3588sjd4.dtsi 中有下面一段配置：

    vcc_3v0_sata: vcc-3v0-sata-regulator {
        compatible = "regulator-fixed";
        regulator-name = "vcc_3v0_sata";
        regulator-always-on;
        enable-active-high;
        status = "okay";
        gpio = <&pca9555 PCA_IO0_0 GPIO_ACTIVE_HIGH>;
    &#125;;

&combphy2_psu &#123;
        status = "okay";
&#125;;

&usbhost3_0 &#123;
        status = "okay";
&#125;;

&usbhost_dwc3_0 &#123;
        status = "okay";
        dr_mode = "host";
&#125;;

&vcc5v0_host &#123;
        status = "okay";
        /delete-property/ regulator-boot-on;
        gpio = <&pca9555 PCA_IO0_1 GPIO_ACTIVE_HIGH>;
        /delete-property/ pinctrl-names;
        /delete-property/ pinctrl-0;
&#125;;

usbhost3_0 usbhost_dwc3_0：USB3.0 控制器节点

combphy2_psu：PHY 节点

vcc_3v0_sata：M.2 SATA 供电引脚节点

10.3. 挂载​

10.3.1. 自动挂载​

在 Android 系统界面中将硬盘格式化为可用格式就可以开机自动挂载

10.3.2. 命令手动挂载​

  • 查找设备节点
ls /dev/block/sd*
/dev/block/sda
/dev/block/sda1
/dev/block/sdb
/dev/block/sdb1
  • 格式化为EXT4文件格式
mkfs.ext4 /dev/block/sda1
mkfs.ext4 /dev/block/sdb1
  • 挂载
mount /dev/block/sda1 /mnt/media_rw/
mount /dev/block/sdb1 /mnt/media_rw/
  • 查看挂载路径
df -h
/dev/block/sda1               916G  24K  916G   1% /mnt/media_rw

或者

cat /proc/mounts  | grep sda
/dev/block/sda /mnt/media_rw ext4 rw,seclabel,relatime 0 0

10.4. 读写测速​

SATA2.0 的传输速率理论上达到 3.0 Gbps，可以参考如下命令进行读写速度测试：

  • dd
# 路径根据实际挂载路径修改
# 写1G文件
echo 3 > /proc/sys/vm/drop_caches
busybox dd if=/dev/zero of=/mnt/media_rw/41AD-09EA/test1 bs=1M count=1024 conv=sync
# 读1G文件
echo 3 > /proc/sys/vm/drop_caches
busybox dd if=/mnt/media_rw/41AD-09EA/test1 of=/dev/null conv=sync
  • fio
# 使用 fio 会格式化硬盘
# 写
fio -filename=/dev/block/sda1 -direct=1 -iodepth 1 -thread -rw=write -ioengine=psync -bs=1M -size=200G -numjobs=30 -runtime=60 -group_reporting -name=mytes
# 读
fio -filename=/dev/block/sdb1 -direct=1 -iodepth 1 -thread -rw=read -ioengine=psync -bs=1M -size=200G -numjobs=30 -runtime=60 -group_reporting -name=mytes
