2. 配件

2.1. 转换模块​

2.1.1. USB转TTL串口模块​

2.1.1.1. 产品参数​

  • 品牌：Firefly
  • 尺寸：29mm*19mm

2.1.1.2. 技术资料​

驱动下载：http://www.prolific.com.tw/US/ShowProduct.aspx?pcid=41

2.1.1.3. 实物图​

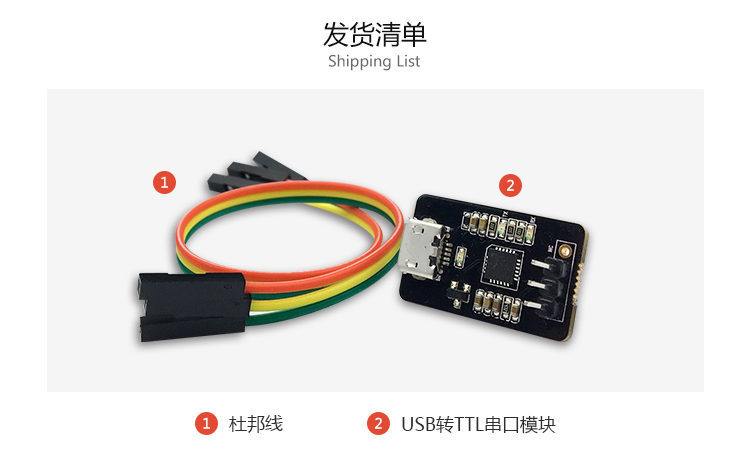

_images/module_transform1.jpg

2.1.1.4. 连接方法​

_images/uart.jpg

2.2. 无线模块​

2.2.1. EC20 4G模组套件​

2.2.1.1. 产品参数​

  • 型号

    • EC20-C R2.0 Mini PCIe-C

  • 电源电压

    • 3.3V~ 3.6V, 典型值： 3.3V

  • 工作频段

    • TDD-LTE: B38/B39/B40/B41
    • FDD-LTE: B1/B3/B8
    • WCDMA: B1/B8
    • TD-SCDMA: B34/B39
    • GSM: 900/1800

  • 数据传输

    • TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)
    • FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)
    • DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL)
    • UMTS： Max 384Kbps (DL) Max 384Kbps (UL)
    • TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)
    • CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)
    • EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)
    • GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)

  • 接口连接器

    • USB：USB 2.0 高速接口, 480Mbps
    • 数字语音：1个数字语音接口 (可选)
    • USIM：1.8V/3V
    • 网络指示：×2, NET_STATUS 和 NET_MODE
    • UART：×1 UART
    • 复位：低电平
    • PWRKEY：低电平
    • 天线接口：×3 (主天线, 分集天线和GNSS天线接口)
    • ADC：×2

  • 结构尺寸

    • 51.0mm × 30.0mm × 4.9mm

  • 重量

    • 约 10.5g

  • 认证

    • CCC/ NAL*/ TA

2.2.1.2. 实物图​

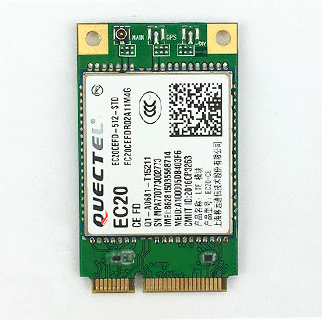

_images/module_wireless1.png

2.2.1.3. 连接方法​

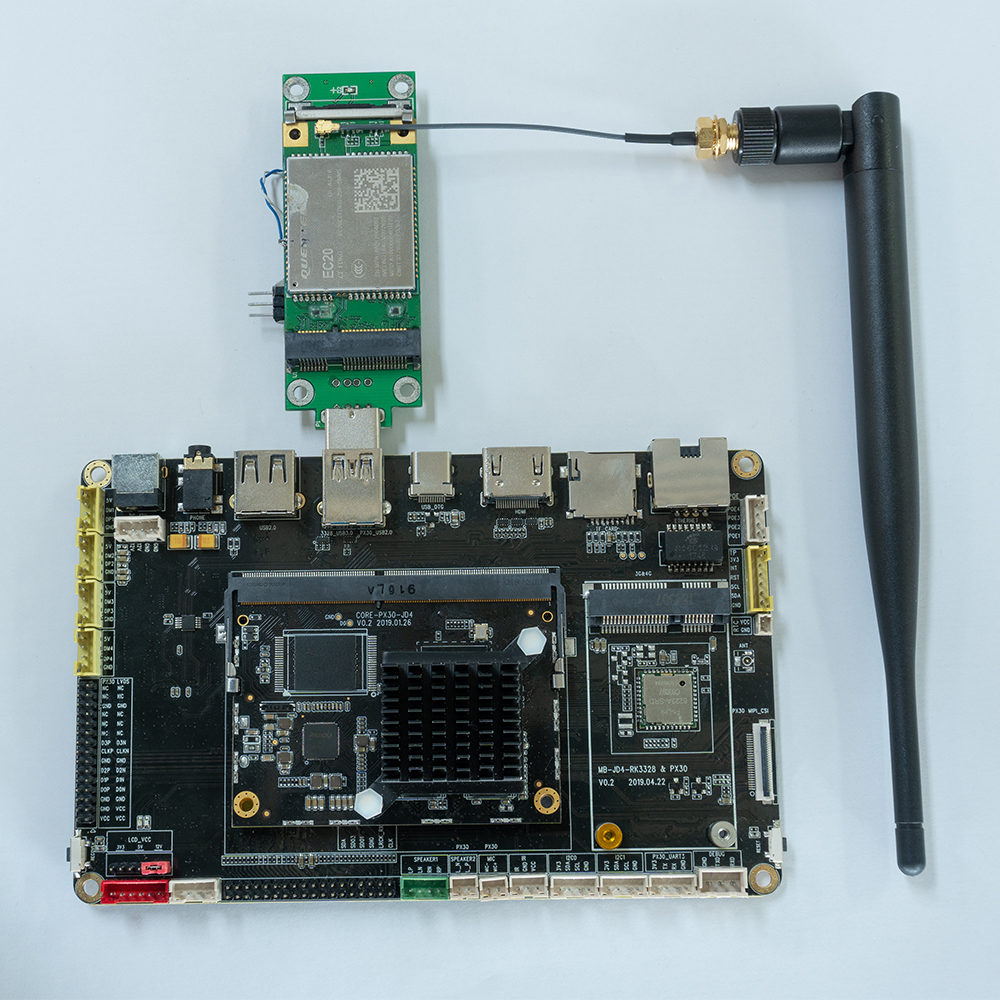

  • USB接口连接 _images/USB_EC20.jpg

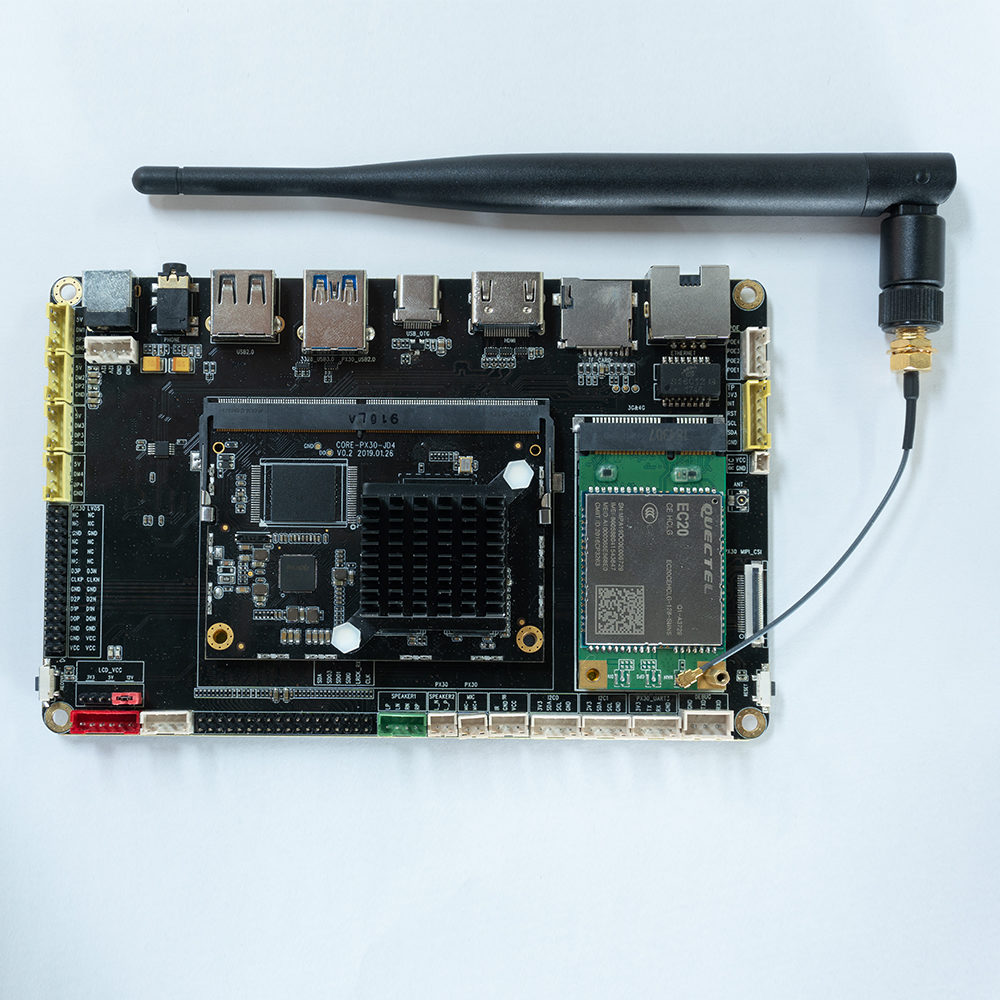

  • Mini-PCIe接口连接 _images/Pcie_EC20.jpg

2.2.1.4. 参考固件​

公版固件默认支持EC20 4G模组

2.3. 电源适配器​

2.3.1. 产品参数​

  • 产品：USB电源适配器
  • 规格：美规/欧规
  • 输入标准：AC110-240V 50/60Hz
  • 输出标准：12V-2A
  • 注意：AIO-PX30-JD4一体机正常工作需要电源12V/2A，电流低于2A可能会因电流过小而异常重启，为了保证开发板的正常工作，请使用电压为12V，电流为2A~3A的电源，推荐使用Firefly官网电源配件。

2.3.2. 实物图​

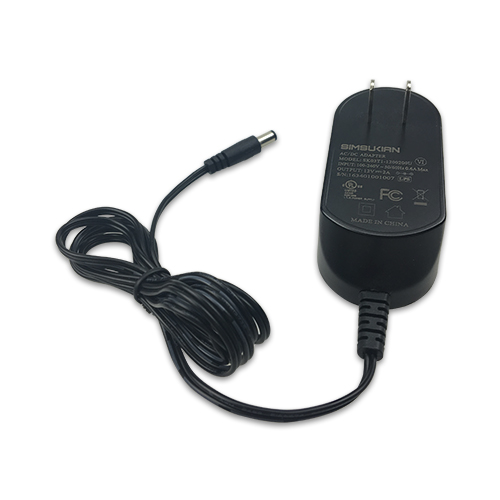

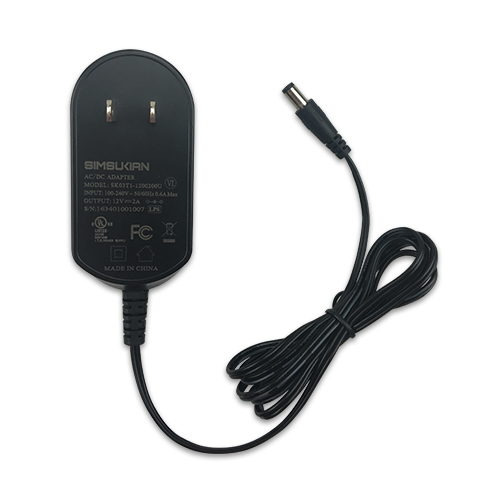

_images/module_power_adapter1.png _images/module_power_adapter2.png

2.4. 红外遥控器​

2.4.1. 产品参数​

  • 产品：12键红外遥控器
  • 版本：Firefly定制版
  • 电源：两节7号电池
  • 适配：AIO-PX30-JD4
  • 描述：支持AIO-PX30-JD4开发板的遥控关机功能

2.4.2. 实物图​

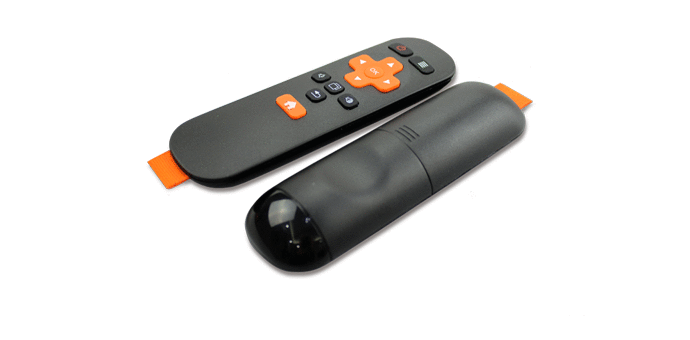

_images/module_ir1.png

2.4.3. 键值码​

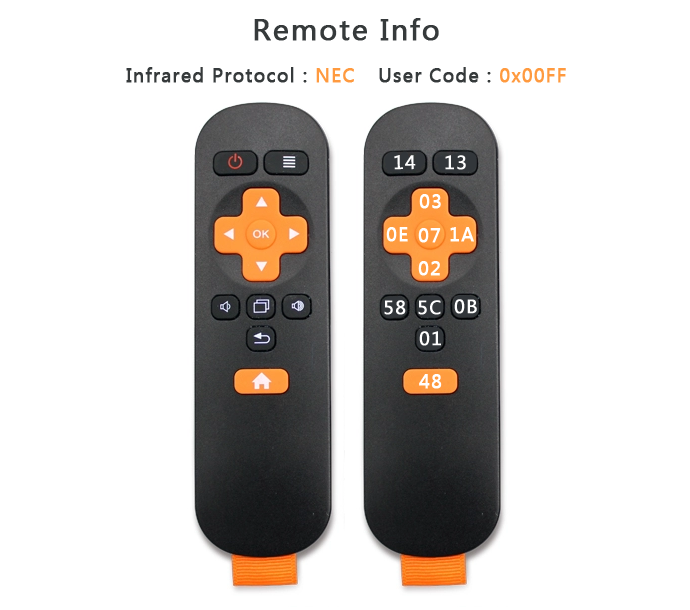

_images/module_ir2.png

  • AIO-PX30-JD4的IR接线位置如下图红框所示 _images/IR.jpg

2.5. 散热套件​

2.5.1. 铝制散热片​

2.5.1.1. 产品参数​

  • 适配：AIO-PX30-JD4
  • 尺寸：43mm (L)* 39.5mm(W)*11mm(H)

2.5.1.2. 实物图​

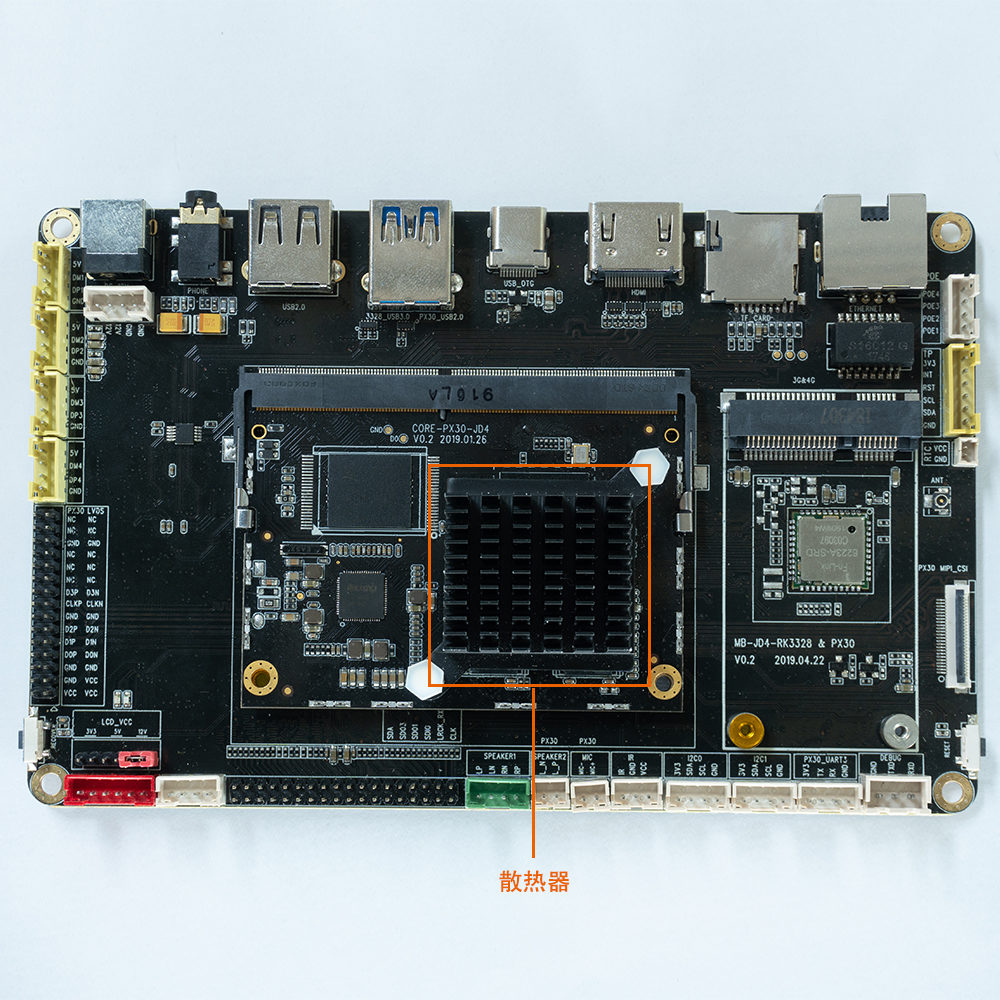

_images/cool_1.jpg

2.6. 摄像头模组​

2.6.1. OV13850摄像头模组​

2.6.1.1. 产品参数​

  • 品牌：Omnivision
  • 型号：CMK-OV13850
  • 接口：MIPI
  • 像素：1320W

2.6.1.2. 参考固件​

公版固件默认支持CMK-OV13850摄像头模组

2.6.1.3. 技术资料​

OV13850摄像头DataSheet

2.6.1.4. 实物图​

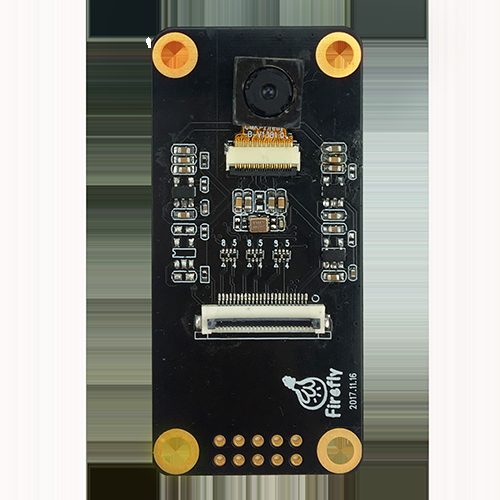

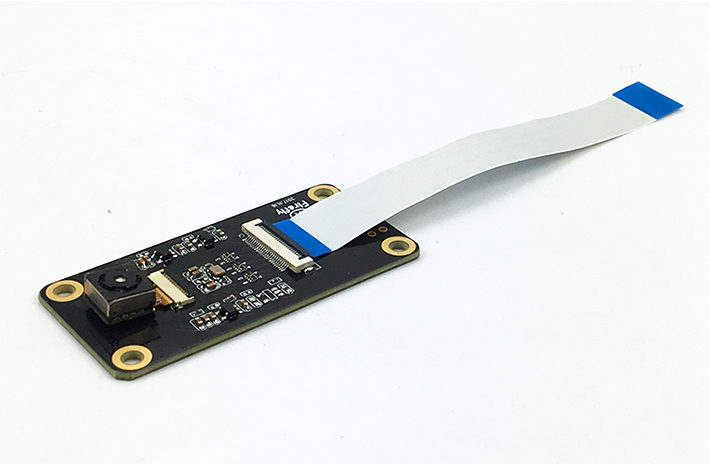

_images/module_camera1.jpg _images/module_camera2.jpg

2.6.1.5. 连接方法​

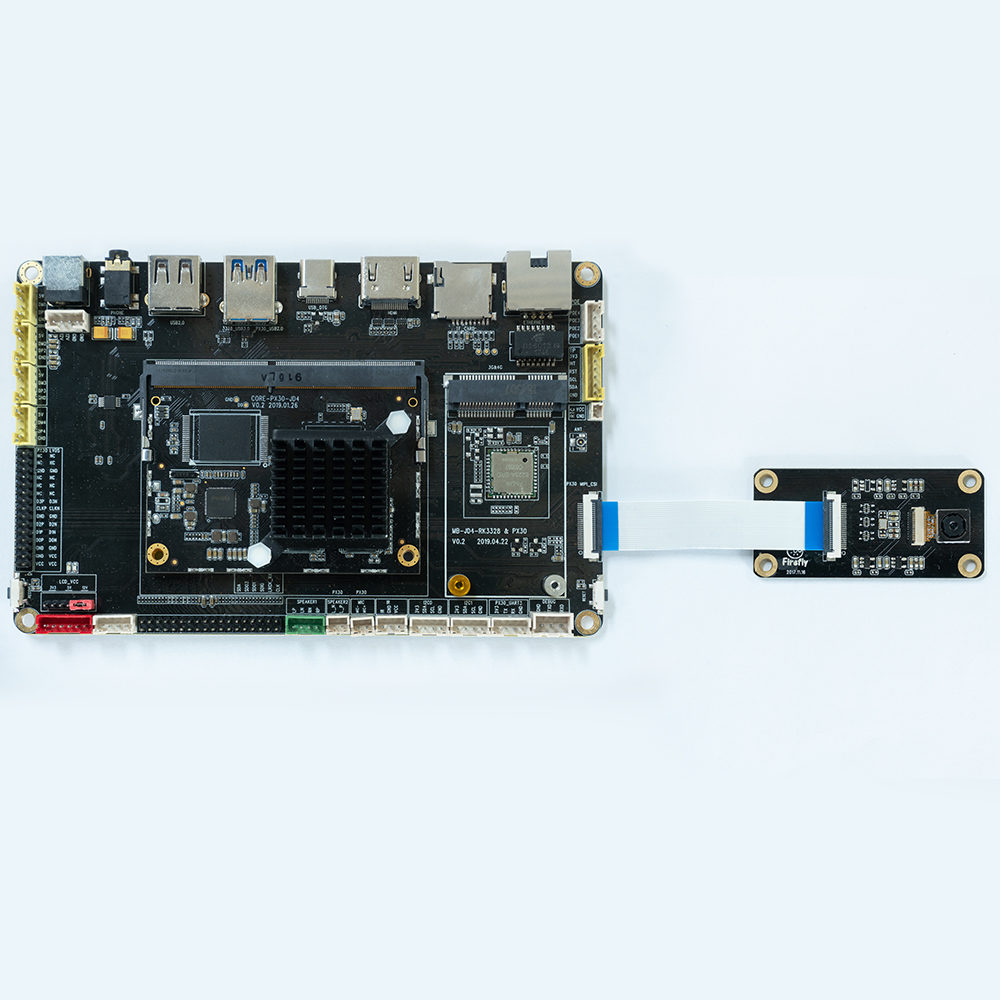

_images/module_camera4.jpg

2.6.1.6. 实拍图片​

_images/module_camera3.png

2.7. 10.1寸LVDS屏模组​

2.7.1. 产品参数​

  • 型号：HSX101H40C-L28A
  • 尺寸：10.1寸
  • 分辨率：800x1280
  • 显示接口：LVDS
  • 可视角度：170°
  • 触摸屏：多点电容触摸

2.7.2. 参考固件​

注意： 支持10.1寸屏的官方固件名带有“LVDS”字样，下面是固件的链接： 固件链接

2.7.3. 编译命令​

用官网SDK编译支持的10.1寸屏的固件时使用以下命令：

./FFTools/make.sh -j8 -d px30-firefly-aiojd4-lvds -l px30_evb-userdebug
./FFTools/mkupdate/mkupdate.sh -l px30_evb-userdebug

2.7.4. 参考资料​

屏幕模组Datasheet&转接板原理图

2.7.5. 实物图​

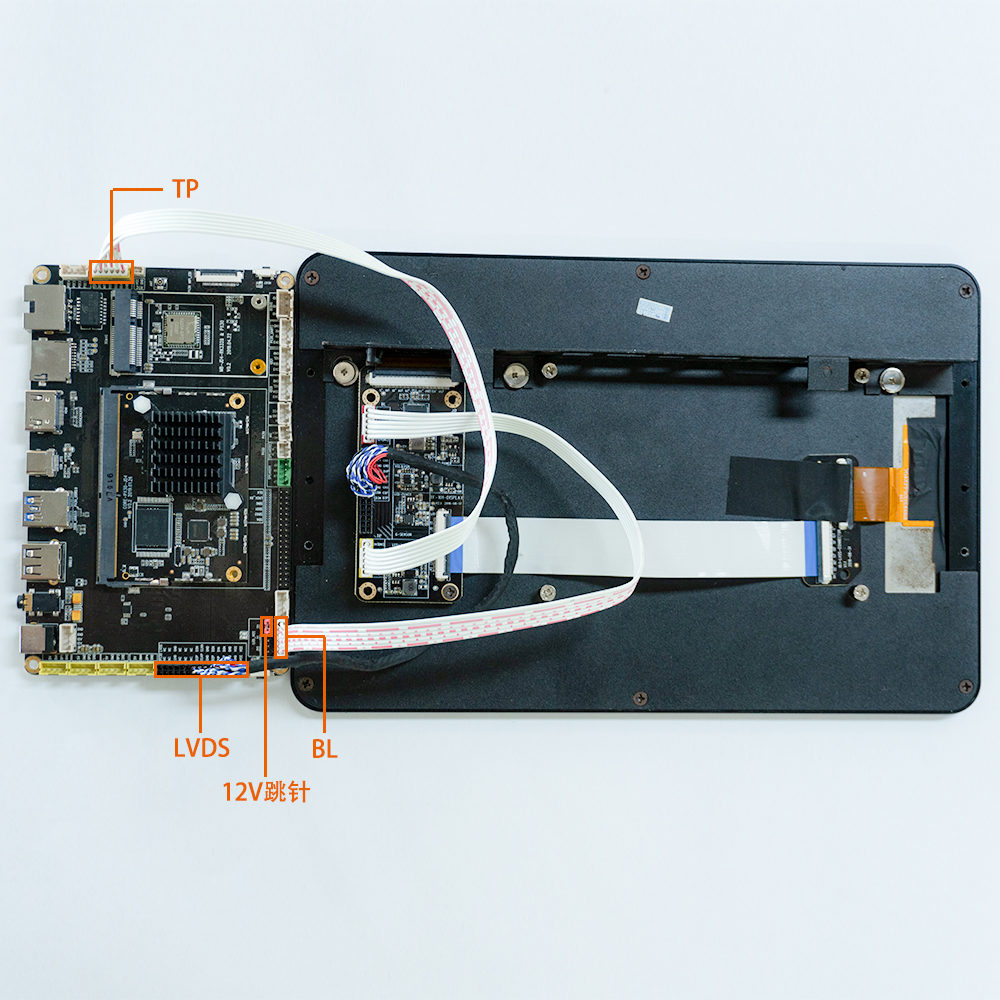

_images/module_display12.jpg
