1. CAN 使用

1.1. CAN 简介​

CAN(Controller Area Network)总线，即控制器局域网总线，是一种有效支持分布式控制或实时控制的串行通信网络。CAN总线是一种在汽车上广泛采用的总线协议，被设计作为汽车环境中的微控制器通讯。 如果想了解更多的内容可以参考CAN应用报告

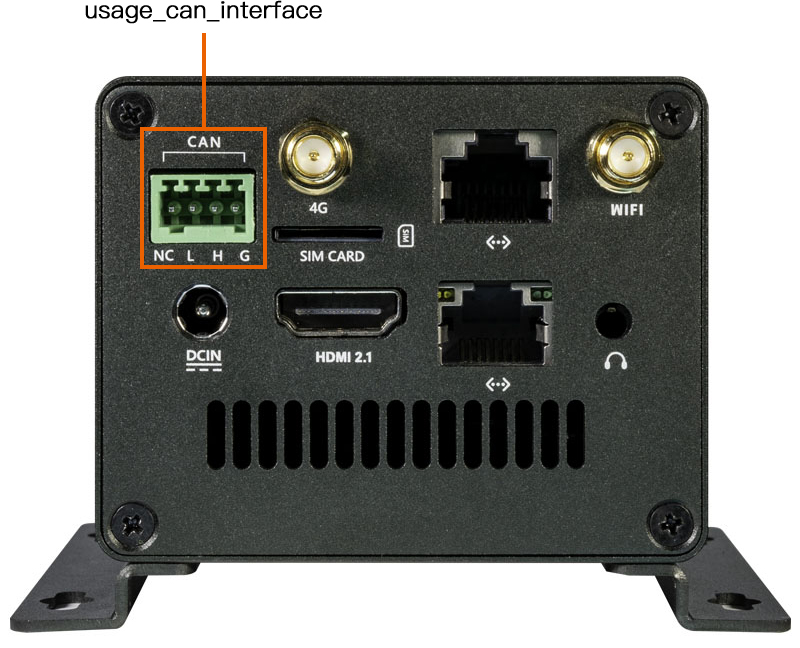

1.2. 硬件连接​

CAN模块之间接线：CAN_H接CAN_H，CAN_L接CAN_L。

_images/usage_can_interface.jpg

1.3. DTS 节点配置​

  • 公共配置 kernel-5.10/arch/arm64/boot/dts/rockchip/rk3588s.dtsi

    can0: can@fea50000 {
                compatible = "rockchip,can-2.0";
                reg = <0x0 0xfea50000 0x0 0x1000>;
                interrupts = <GIC_SPI 341 IRQ_TYPE_LEVEL_HIGH>;
                clocks = <&cru CLK_CAN0>, <&cru PCLK_CAN0>;
                clock-names = "baudclk", "apb_pclk";
                resets = <&cru SRST_CAN0>, <&cru SRST_P_CAN0>;
                reset-names = "can", "can-apb";
                pinctrl-names = "default";
                pinctrl-0 = <&can0m0_pins>;
                tx-fifo-depth = <1>;
                rx-fifo-depth = <6>;
                status = "disabled";
        &#125;;

        can1: can@fea60000 &#123;
                compatible = "rockchip,can-2.0";
                reg = <0x0 0xfea60000 0x0 0x1000>;
                interrupts = <GIC_SPI 342 IRQ_TYPE_LEVEL_HIGH>;
                clocks = <&cru CLK_CAN1>, <&cru PCLK_CAN1>;
                clock-names = "baudclk", "apb_pclk";
                resets = <&cru SRST_CAN1>, <&cru SRST_P_CAN1>;
                reset-names = "can", "can-apb";
                pinctrl-names = "default";
                pinctrl-0 = <&can1m0_pins>;
                tx-fifo-depth = <1>;
                rx-fifo-depth = <6>;
                status = "disabled";
        &#125;;

        can2: can@fea70000 &#123;
                compatible = "rockchip,can-2.0";
                reg = <0x0 0xfea70000 0x0 0x1000>;
                interrupts = <GIC_SPI 343 IRQ_TYPE_LEVEL_HIGH>;
                clocks = <&cru CLK_CAN2>, <&cru PCLK_CAN2>;
                clock-names = "baudclk", "apb_pclk";
                resets = <&cru SRST_CAN2>, <&cru SRST_P_CAN2>;
                reset-names = "can", "can-apb";
                pinctrl-names = "default";
                pinctrl-0 = <&can2m0_pins>;
                tx-fifo-depth = <1>;
                rx-fifo-depth = <6>;
                status = "disabled";
        &#125;;

  • 板级配置 arch/arm64/boot/dts/rockchip/roc-rk3588s-pc-ext.dtsi

    &can2 { status = "okay"; pinctrl-names = "default"; pinctrl-0 = <&can2m0_pins>; };

由于系统根据上述dts节点创建的CAN设备只有一个，而第一个创建的设备为CAN0

1.4. 通信测试​

1.4.1. CAN 通信测试​

使用 candump 和 cansend 工具进行收发报文测试即可，将工具push到/system/bin/目录下执行。工具包含在SDK中,也可以在 官方 或者 github 下载。

#在收发端关闭can0设备
ip link set can0 down
#在收发端设置比特率为250Kbps
ip link set can0 type can bitrate 250000
#在收发端打开can0设备
ip link set can0 up
#在接收端执行candump,阻塞等待报文
candump can0
#在发送端执行cansend，发送报文
cansend can0 123#1122334455667788

1.5. 更多指令​

1、 ip link set canX down 		//关闭can设备；
2、 ip link set canX up   		//开启can设备；
3、 ip -details link show canX 		//显示can设备详细信息；
4、 candump canX  			//接收can总线发来数据；
5、 ifconfig canX down 			//关闭can设备，以便配置;
6、 ip link set canX up type can bitrate 250000 //设置can波特率
7、 conconfig canX bitrate + 波特率；
8、 canconfig canX start 		//启动can设备；
9、 canconfig canX ctrlmode loopback on //回环测试；
10、canconfig canX restart 		// 重启can设备；
11、canconfig canX stop 		//停止can设备；
12、canecho canX 			//查看can设备总线状态；
13、cansend canX --identifier=ID+数据 	//发送数据；
14、candump canX --filter=ID：mask	//使用滤波器接收ID匹配的数据

1.6. FAQS​

总结调试过程中遇到的几个问题及解决方法：

1.6.1. 报文发送后很久才接收到，或者接收不到。​

检查总线 CAN_H 和 CAN_L， 杜邦线是否松动或者接反。

1.6.2. CAN时钟频率配置​

1.6.2.1. CAN​

如果CAN的比特率1M建议修改CAN时钟到300M, 信号更稳定。低于1M比特率的, 时钟设置200M就可以。
