DIN

网关支持两路光耦隔离接口，其中，INPUT1在硬件原理图中对应于IO_IN_1， INPUT2在硬件原理图中对应于IO_IN_2，COM在硬件原理图中对应于IO_IN_COM。

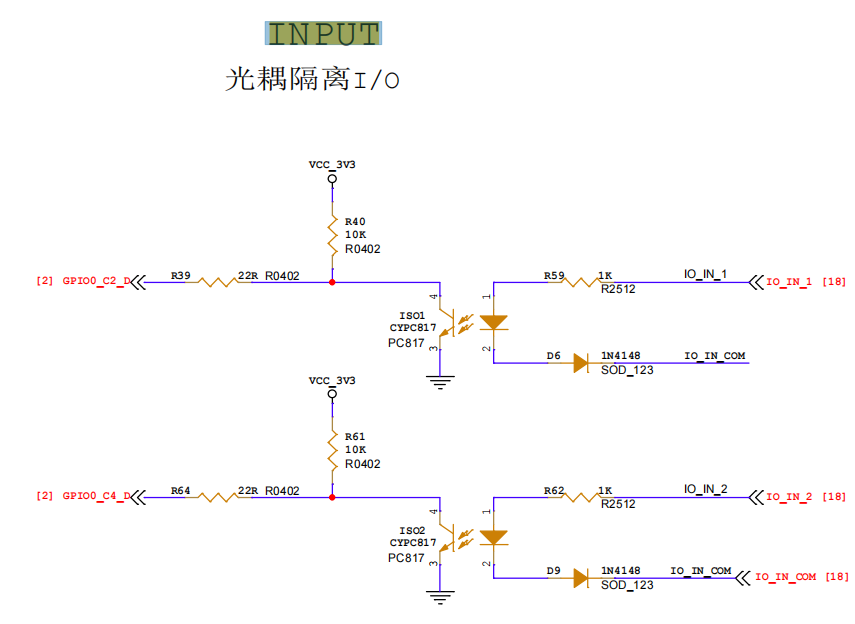

电路原理图

_images/gpio_input.png

检测

当 INPUT1、INPUT_COM 导通时，GPIO0_C2 会检测到低电平；当 INPUT1、INPUT_COM 断开时，GPIO0_C2 会检测到高电平。当 INPUT2、INPUT_COM 导通时，GPIO0_C4 会检测到低电平；当 INPUT2、INPUT_COM 断开时，GPIO0_C4 会检测到高电平。

对应 GPIO 口如下：

GPIO0_C2 : 18
GPIO0_C4 : 20

检测方式如下：

# 申请 GPIO
echo 18 > /sys/class/gpio/export
# 设置为输入
echo in > /sys/class/gpio/gpio18/direction
# 读取电平值
cat /sys/class/gpio/gpio18/value
