2. 屏幕模组

2.1. 4.0寸RGB液晶屏模组​

2.1.1. 产品参数​

  • 型号：HC480480TFT40-499-CT
  • 尺寸：4.0寸
  • 分辨率：480x480
  • 显示接口：RGB
  • 面板材料：IPS面板
  • 触摸屏：多点电容触摸

2.1.2. 编译​

用官网SDK编译支持的4.0寸屏的固件时，注意如下：

  • ROC-RK3308B-CC-PLUS的板级配置文件：rk3308b-roc-cc-plus-amic-rgb_4.0inch_emmc.dts
  • 屏幕模组的配置文件：rk3308b-rgb_4.0inch_ST7701S.dtsi

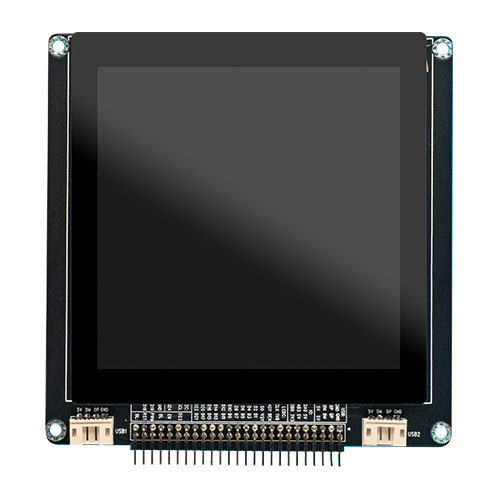

2.1.3. 实物图​

_images/module_display_a1.jpg

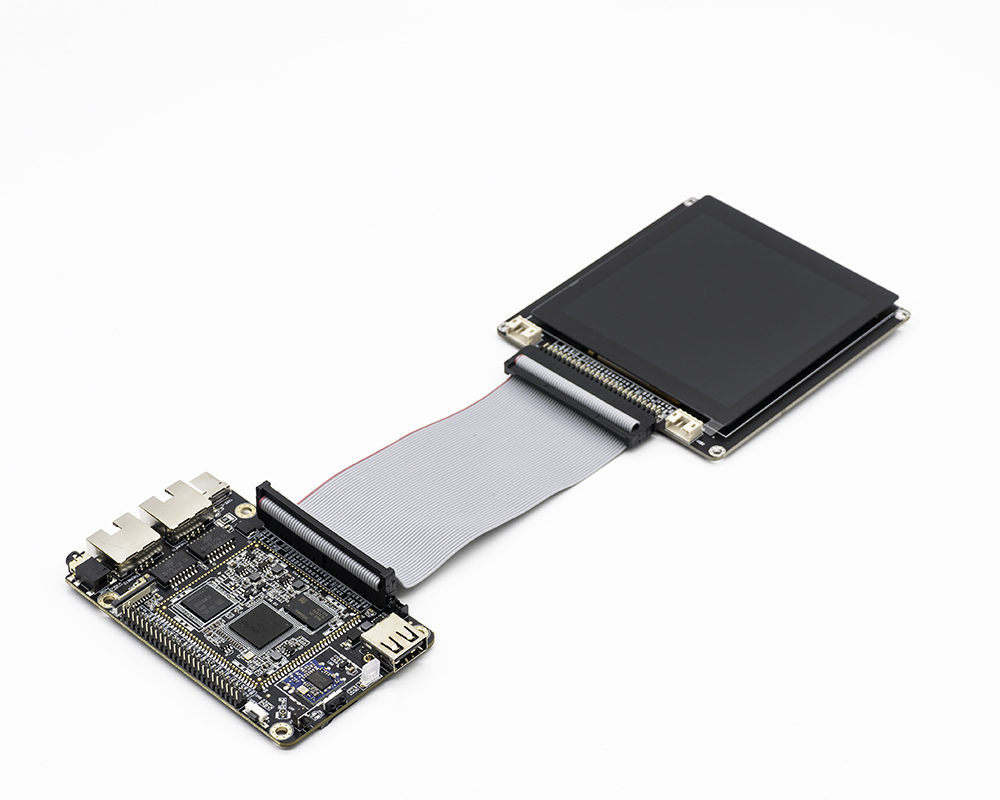

2.1.4. 连接方法​

注意：屏板的引脚丝印要与开发板的引脚丝印要一一对应

_images/module_display-roc-rk3308b-cc-plus_4.0inch.jpg

2.2. 7.0寸RGB液晶屏模组​

2.2.1. 产品参数​

  • 型号：CZNB070762T
  • 尺寸：7.0寸
  • 分辨率：1024x600
  • 显示接口：RGB
  • 面板材料：IPS面板
  • 触摸屏：多点电容触摸

2.2.2. 编译​

用官网SDK编译支持的7.0寸屏的固件时，注意如下：

  • ROC-RK3308B-CC-PLUS的板级配置文件：rk3308b-roc-cc-plus-amic-rgb_7.0inch_emmc.dts
  • 屏幕模组的配置文件：rk3308b-rgb_7.0inch_CZNB070762T.dtsi

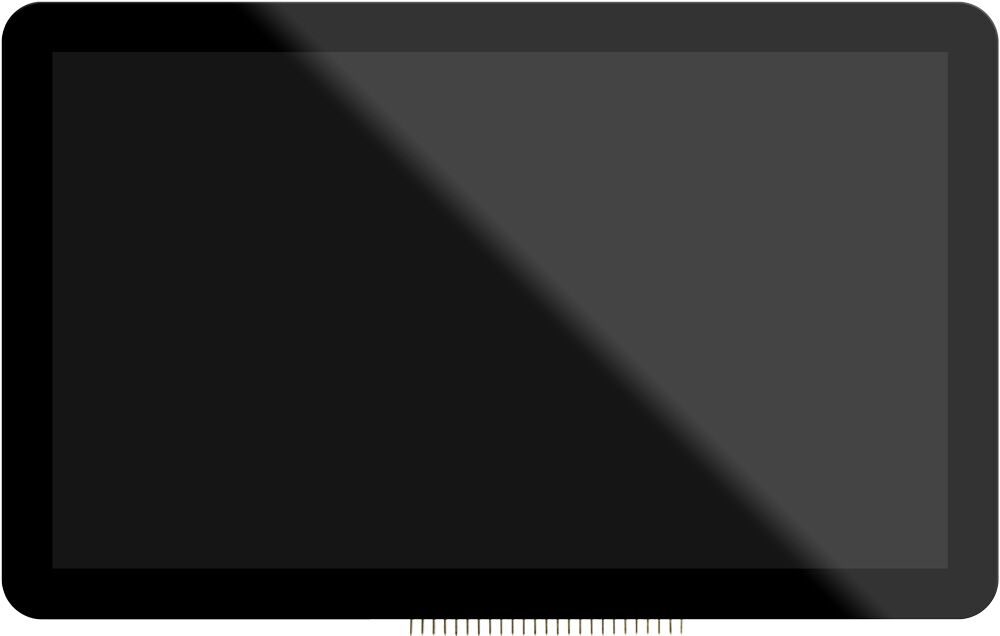

2.2.3. 实物图​

_images/module_display_b1.jpg

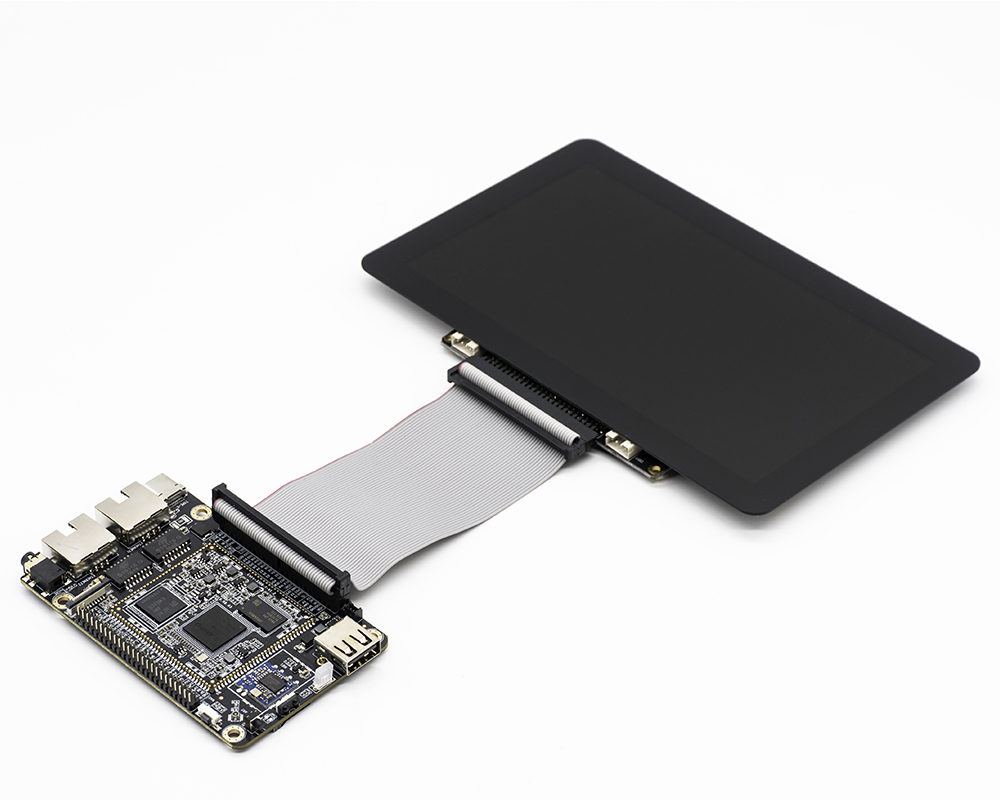

2.2.4. 连接方法​

注意：屏板的引脚丝印要与开发板的引脚丝印要一一对应

_images/module_display-roc-rk3308b-cc-plus_7.0inch.jpg
