LCB3562 设计指南
提示
LKB3562开发板搭配的核心板是LCB3562。
1 原理图设计建议

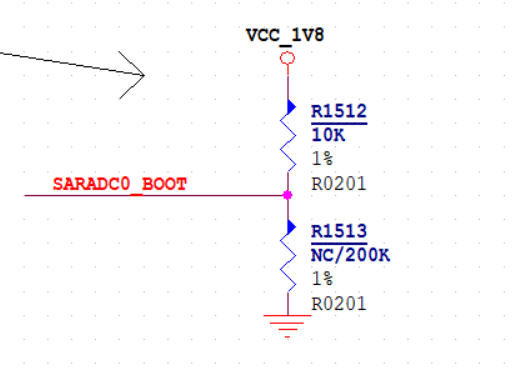

1.1 系统启动引导
LCB3562 的引导顺序默认为 FSPI--eMMC--SD Card--USB，不可修改（需定制）。
| Item | Rup | Rdown | ADC Value | Boot Mode |
|---|---|---|---|---|
| Config10 | 10K | NC | 1023 | FSPI--eMMC--SD Card--USB |
1.2 电源设计
对于 LCB3562 模块，有几路供电需要从底板上输入
| 引脚号 | 引脚名称 | 电压 | 描述 |
|---|---|---|---|
| 165~170 | VCC3V3_SYS | 3.3V/3A | PMIC 和 DDR 供电 |
| 157/159/161 | VCC5V0_SYS | 5V/1.5A | PMIC 的 CODEC 模块及 NPU 的 buck |
| 4 | VCC3V3_SYS_RTC | 3.3V | PMIC 的 VCC_RTC 供电 |
LCB3562 电源引脚输出
| 引脚 | 信号 | 电压 | 说明 |
|---|---|---|---|
| 147 | VCC_1V8 | 1.8V/150mA | PMIC_BUCK5输出 |
| 162 | VCC3V3_SD | 3.3V/300mA | PMIC_SWOUT2输出 |
| 2 | VCC_RSV1 | 3.3V | PMIC_LDO1输出 |
| 149 | VCC3V3_PMU | 3.3V | PMIC_LDO6输出 |
1.3 PMIC 控制信号

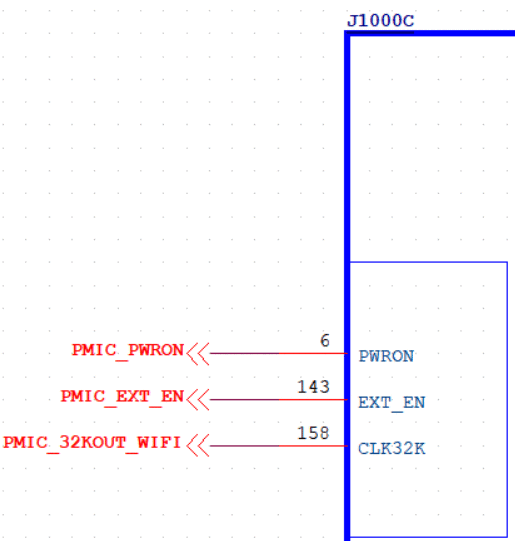

下图为 LCB3562 核心模块引出的关于 RK809-5A 的 Managerment 信号
其中 [Pin158] 核心模块内上拉10K欧电阻到 VCCIO_WL，VCCIO_WL 为 RK809-5A 的 LDO8 输出，EXT_EN 信号用于控制外部稳压器输出。
1.4 复位控制
Reset信号从核心模块引出，引脚 [Pin86] 低电平有效，方便接按键。
下图为核心模块电路：
2 功能接口设计指南
2.1 SDMMC

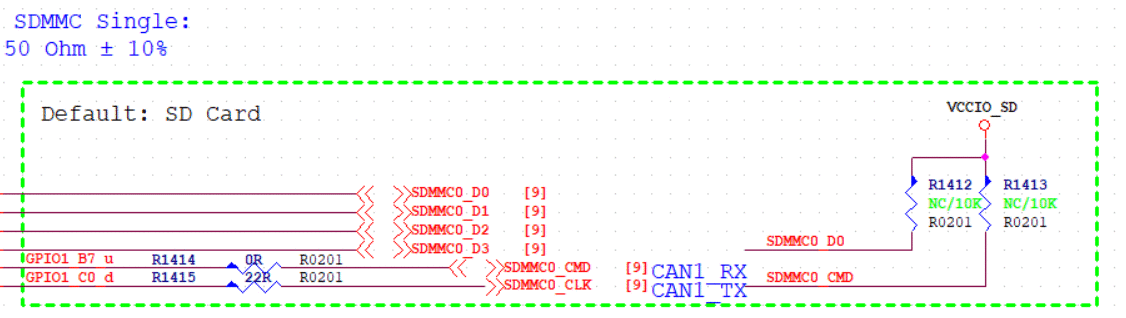

SDMMC0 接口
参考原理图默认接 SD Card，核心模块 SDMMC0_CLK 信号已串联 22R 电阻，SDMMC0 处于 VCCIO3 电压域，由 RK809-5A 的 LDO5 供电，默认电压 3.3V，SD Card 设计详情可参考《LCB3562_carrierboard_REF_SCH_V1.0_20251110》，其中插入检测脚为 SDMMC0_DETN 即 GPIO0_A4_u。
SDMMC1 接口
SDMMC1 参考设计连接 WIFI - FD7256S 模块，电压域 VCCIO4，由 RK809-5A 的 LDO8 供电，默认电压 1.8V，WIFI 模块的 IO 电压与对应的 VCCIO4 电源域供电必须保持一致，详情设计请参考《LCB3562_carrierboard_REF_SCH_V1.0_20251110》。
2.2 SARADC

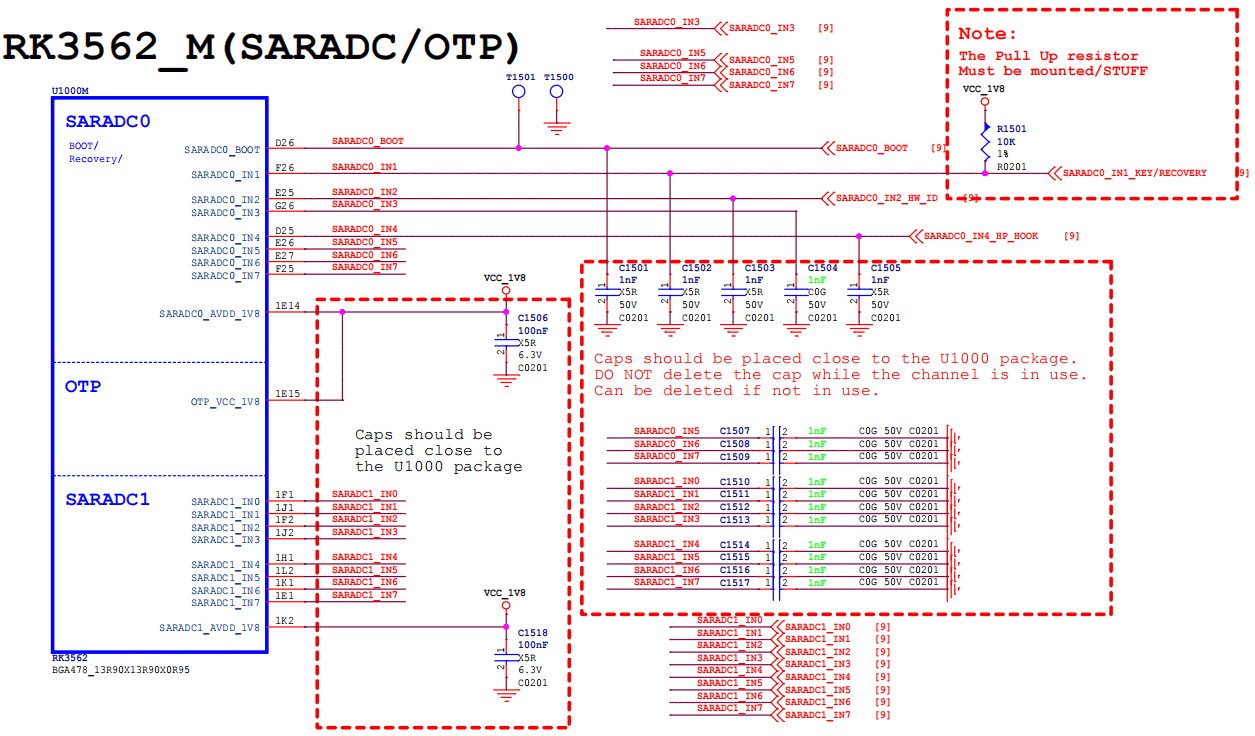

LCB3562 的 SARADC 引脚全部引出，下图为 LCB3562 核心模块电路。
2.3 USB 2.0/USB 3.0

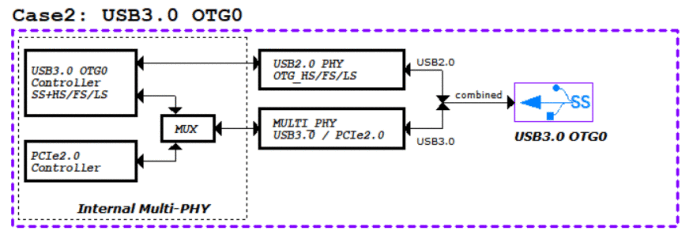

USB 3.0 OTG 接口应用
参考设计中使用下面的拓扑结构，用于下载。

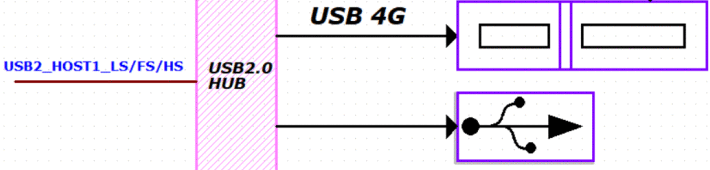

USB 2.0 Host 接口应用
参考设计中加入了一个 USB2.0 的 HUB，一路直接接 USB2.0 母座，另一路与 4G 模组通信。
关于 USB 的详情设计请参考《LCB3562_carrierboard_REF_SCH_V1.0_20251110》，设计要点及注意事项请参考《Rockchip_RK3562_Hardware_Design_Guide_V1.0_20240606_CN》对应章节。
2.4 PCIe 2.0 高速接口
参考设计中复用为USB 3.0信号；关于PCIe的设计请参考 《Rockchip_RK3562_Hardware_Design_Guide_V1.0_20240606_CN》对应章节。
2.5 视频输入接口电路

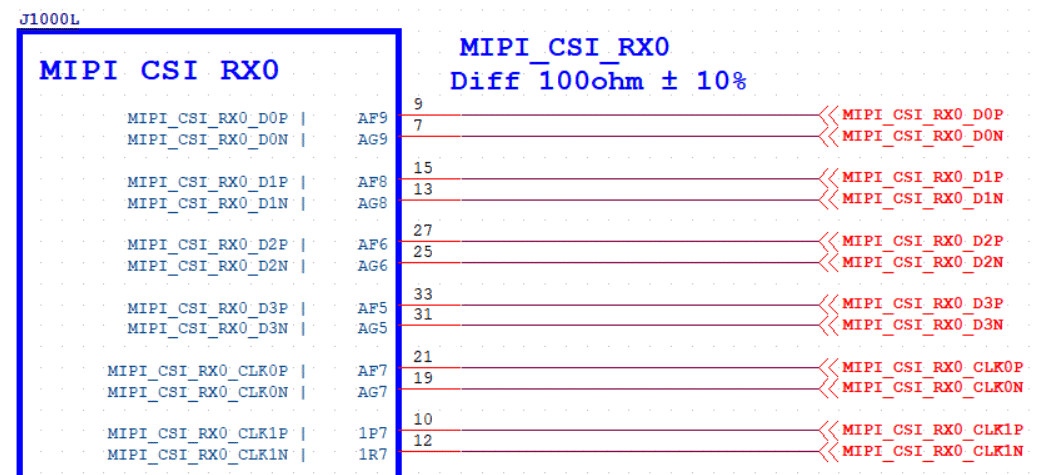

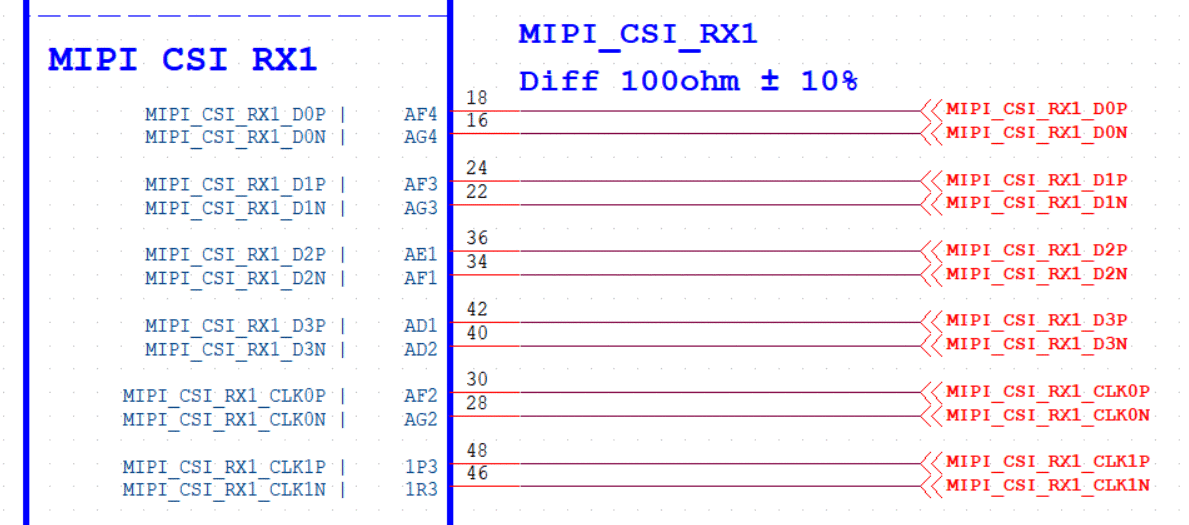

MIPI CSI 接口
LCB3562 均支持 2x2 Lanes MIPI RX 或 4 Lanes MIPI RX 输入模式，具体设计��需结合摄像头外设；
2.6 视频输出接口电路

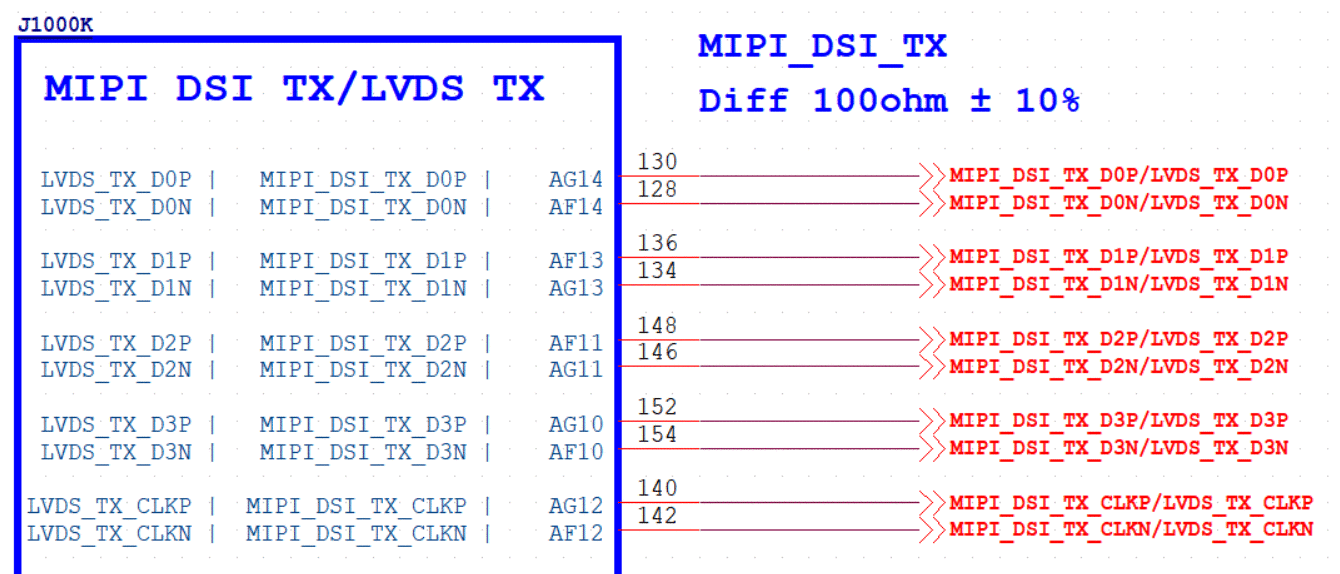

MIPI DSI TX 接口
LCB3562 提供 4 LANE 的 MIPI DSI 显示，复用了 1 组 LVDS 信号。设计中加入了转换芯片将MIPI信号转换为HDMI，有关此部分的详细电路设计，请参考《LCB3562_carrierboard_REF_SCH_V1.0_20251110》。
2.7 音频相关电路设计

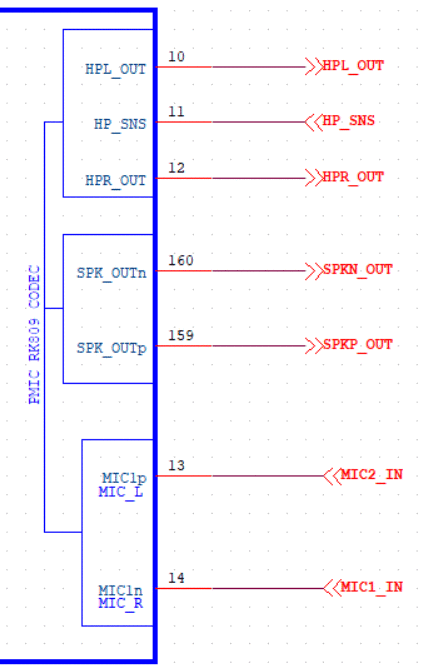

LCB3562 预留了 PMIC 的 CODEC 引脚，如下：
Codec 可以扩展耳机输出、小功率单声道喇叭、一路差分或两路单端音频输入的功能，以满足客户的不同需求。

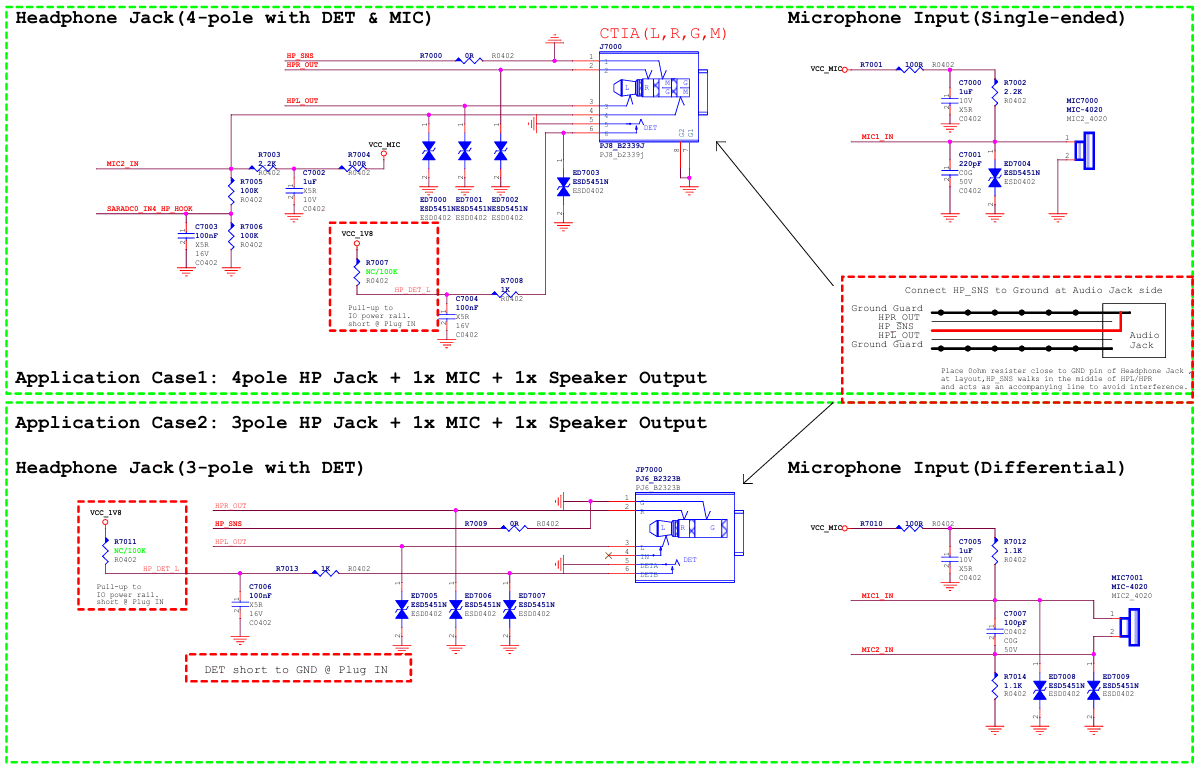

下图显示了三段式/四段式耳机，以及单端/差分 MIC 的电路连接：
2.8 GMAC 接口电路
RGMII 功能管脚复用在两个电源域中（VCCIO6、VCCIO4），每次只能使用其中一组接口;另外还有一个 RMII 控制器位于VCCIO4电压域（这个 RMII 控制器和RGMII 控制器相互独立)

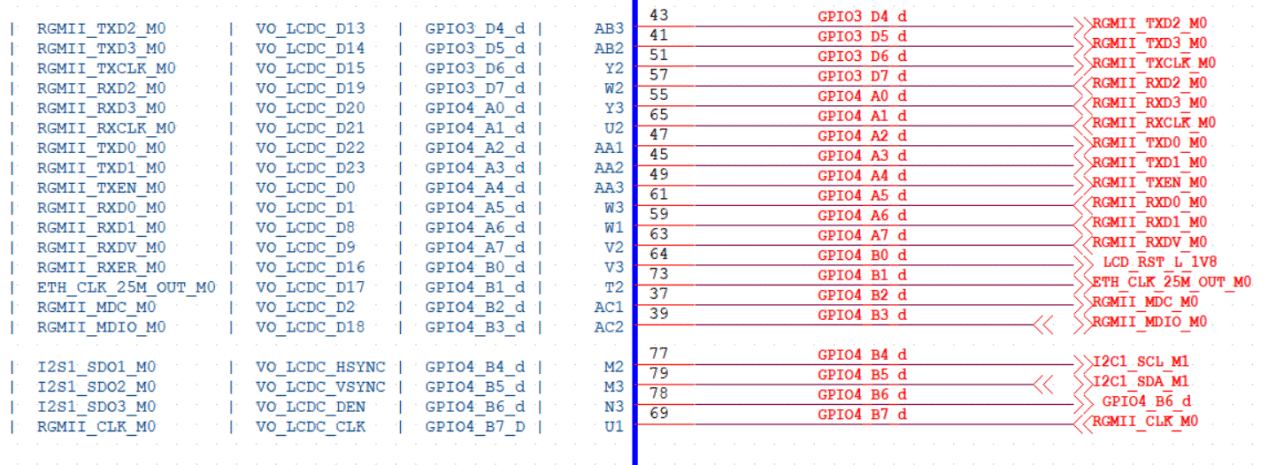

电压域：VCCIO6

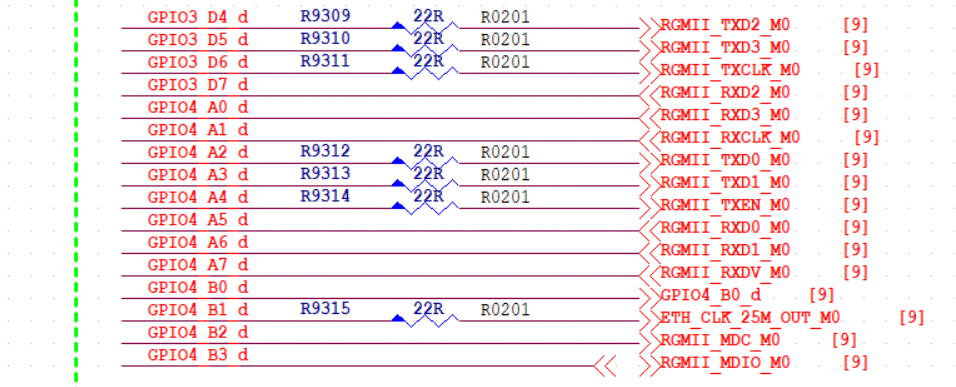

LCB3562核心模块已于发送端串联 22ohm 电阻，图如下：

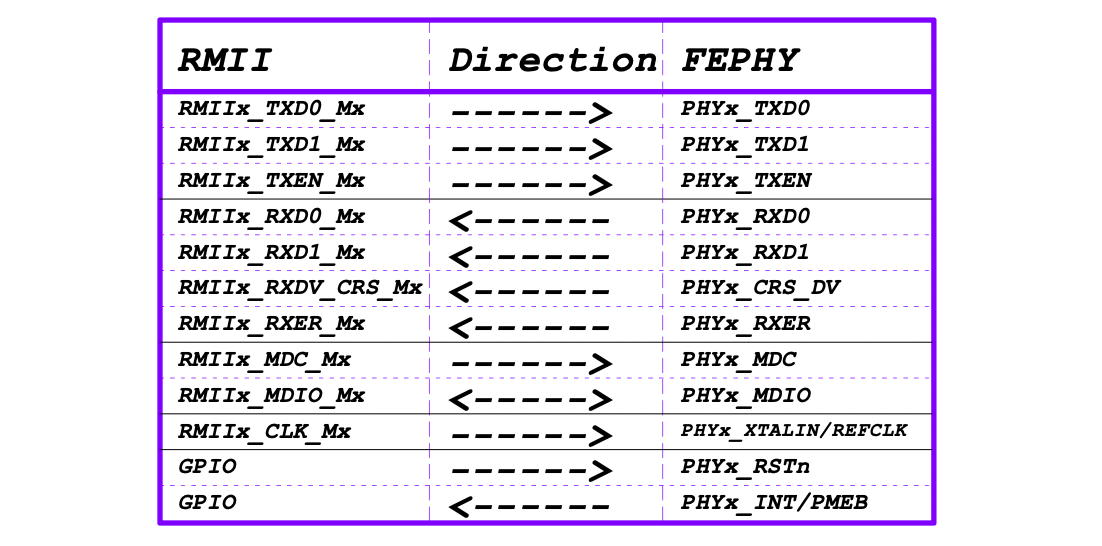

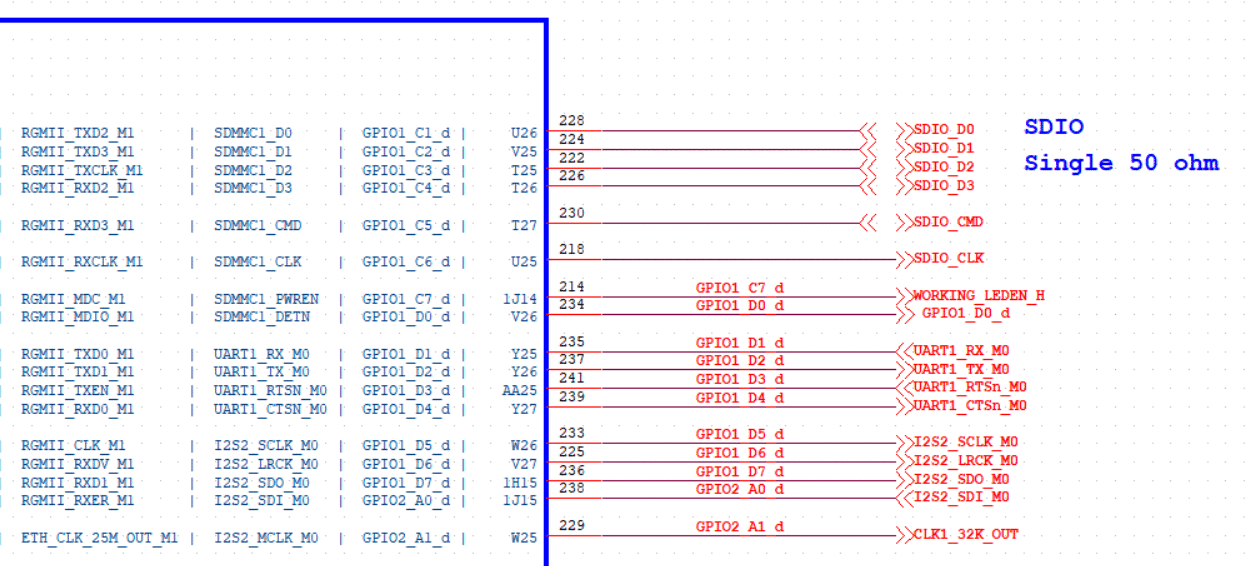

电压域：VCCIO4
RGMII
详细设计请参考《LCB3562_carrierboard_REF_SCH_V1.0_20251110》。
2.9 UART 接口电路
LCB3562 核心模块的 UART 接口分布情况可查看文档《LCB3562_Pinmux_V1.0_20251110》中的LCB3562 UART Pin list部分。
2.10 I2C 接口电路
I2C0 连接 PMIC 和 RTC IC，上拉电阻位于 LCB3562 核心模块上。
2.11 SPI 接口电路
LCB3562 核心模块 SPI 接口分布情况可查看文档《LCB3562_Pinmux_V1.0_20251110》。
2.12 CAN 接口电路
LCB3562 核心模块 CAN 接口分布情况可查看文档《LCB3562_Pinmux_V1.0_20251110》。
提示
文档中提及的相关参考资料等文档需要发送邮件至 support@neardi.com 申请获取。
