LCB3588设计指南

提示

LKD3588开发板搭配的核心板是LCB3588。

1、原理图设计建议​

1.1 系统启动引导​

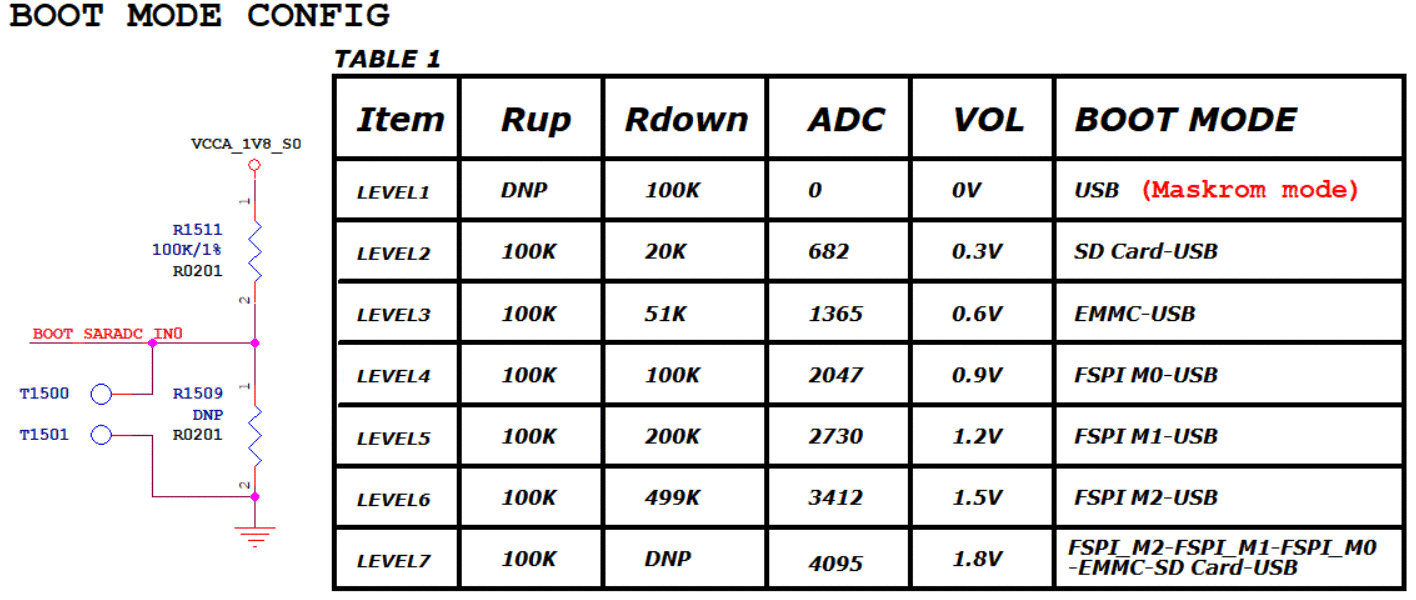

LCB3588的引导顺序默认为下图的LEVEL7

ItemRupRdownADC ValueBoot Mode
Config10100KDNP4095FSPI_M2-FSPI_M1-FSPI_M0-EMMC-SD Card-USB

BOOT MODE

该引脚已对外引出，当SARADC_IN0_BOOT 对地短路时，可使设备进入 Maskrom 状态。

1.2 电源设计​

上电时序已在LCB3588上完成，仍有几路供电需要从底板上输入

引脚名称电压说明
271/272/273/274/275/276VCC4V0_SYS4.0V核心板主要供电
252VCC_IO5_1833_IN1.8V/3.3VVCCIO5电压域供电电压
253VCC_IO6_1833_IN1.8V/3.3VVCCIO6电压域供电电压
282VCCA_PMU_IN4.0VRK806-1的VCCA引脚供电

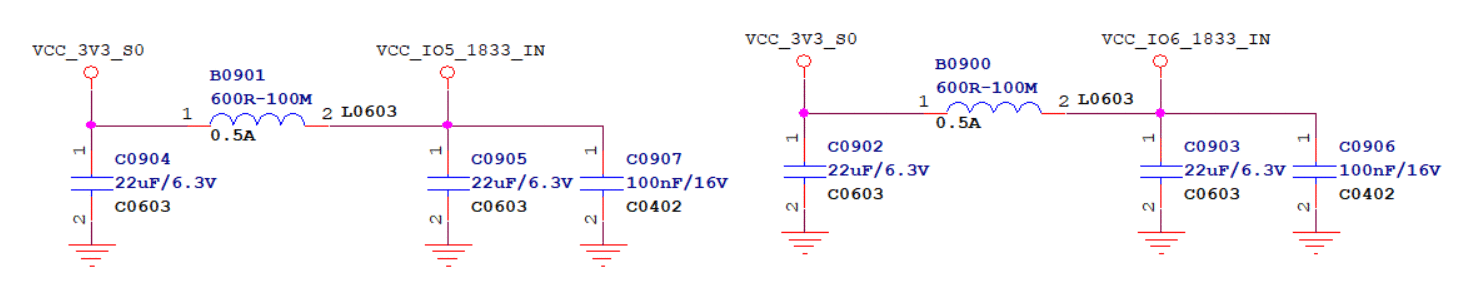

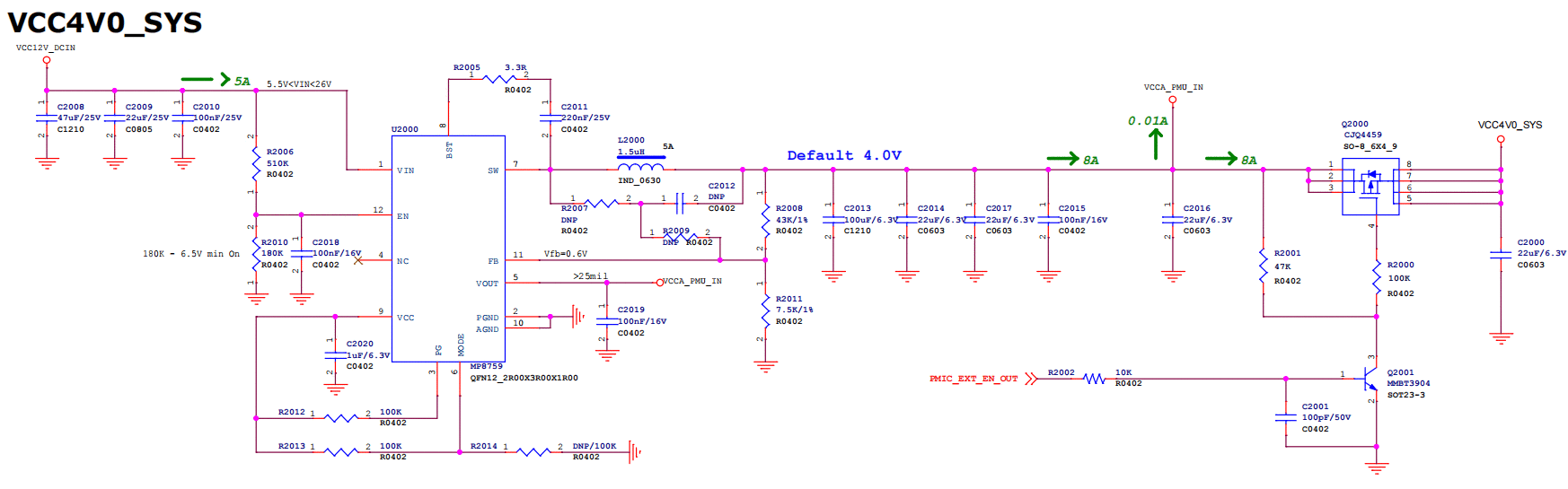

下列参考电路图为核心模块主电源供电，以及IO电压域供电

PWR_Supply_4V

PWR_VCCIO

根据VDC 开机流程VCCA有电后，VDC 脚需高于 0.8V，参考电路如下：

PWR_VDC_4V

RK806-1的详细开关机流程请参考《RK3588 Hardware Design Guide-V1.6-20250910-CN》对应章节。

LCB3588电源引脚输出

引脚信号电压说明
278VCC_1V8_S31.8VRK806-1的BUCK10输出
281VCC_1V8_S01.8VRK806-1的PLDO2输出
280VCC_3V3_S33.3VRK806-1的BUCK8输出
279VCCA_3V3_S03.3VRK806-1的PLDO4输出

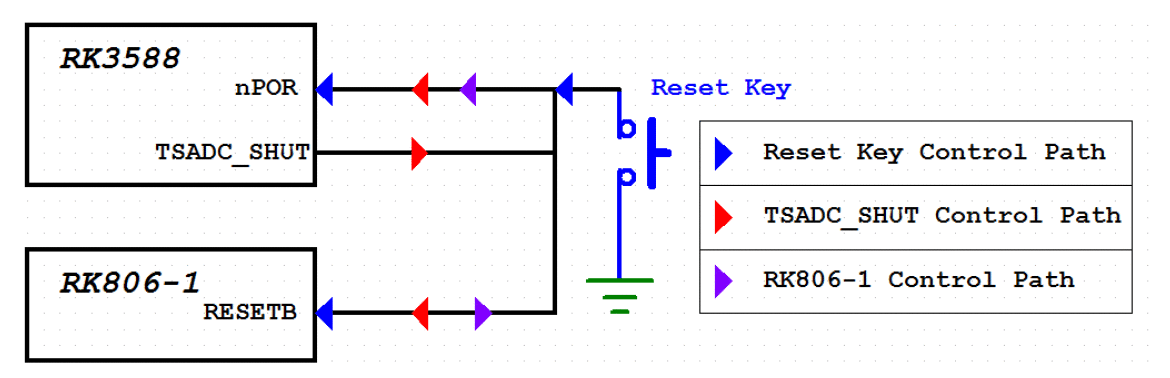

引脚 J0900.57为系统复位引脚，其连接关系如下：

Reset

2、功能接口设计指南​

2.1 SDMMC/SDIO​

2.1.1 SDMMC​

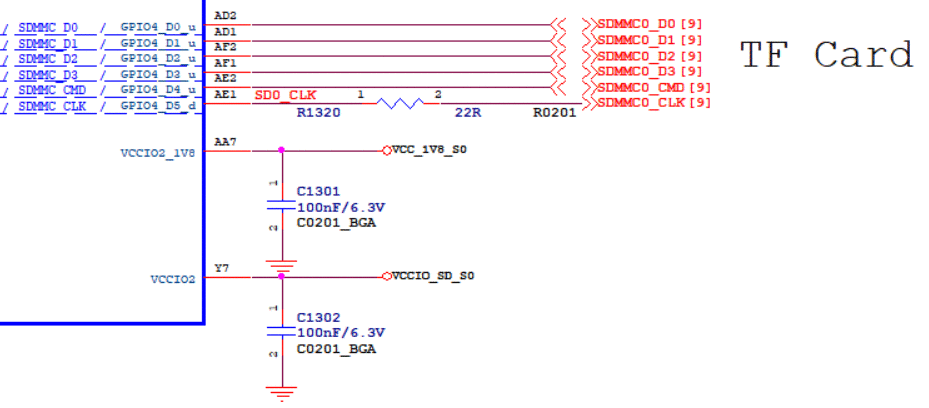

VCCIO1电压域由PMIC的PLDO5供电，默认电压为3.3V。

SDMMC0

参考电路图接SD卡使用，SDMMC与JTAG等功能复用在一起，需要在上电前完成配置；有关SD卡模式以及ESD防护器件结电容的要求可参考《RK3588 Hardware Design Guide-V1.6-20250910-CN》对应章节。

2.1.2 SDIO​

SDIO参考设计连接WIFI - FD7352S模块，固定1.8V电压，模组的IO电平与CPU的IO电平需保持一致

详情设计请参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

2.2 SARADC​

引脚信号说明
J0900.209SARADC_VIN0_BOOTSAR ADC channel 0 input,with BOOT
J0900.216SARADC_VIN1_KEY/RECOVERYSAR ADC channel 1 input,with Recovery
J0900.205SARADC_IN2SAR ADC channel 2 input
J0900.220SARADC_IN3SAR ADC channel 3 input
J0900.218SARADC_IN4SAR ADC channel 4 input
J0900.214SARADC_IN6SAR ADC channel 6 input
J0900.207SARADC_IN7SAR ADC channel 7 input

输入电压范围为0-1.8V，SARADC_IN0_BOOT专用于SYSTEM BOOT启动顺序的设置，不能用于其它功能，SARADC_VIN1当做按键的键值输入采样，并复用为Recovery模式按键（不可修改）。

2.3 USB2.0/USB3.0电路​

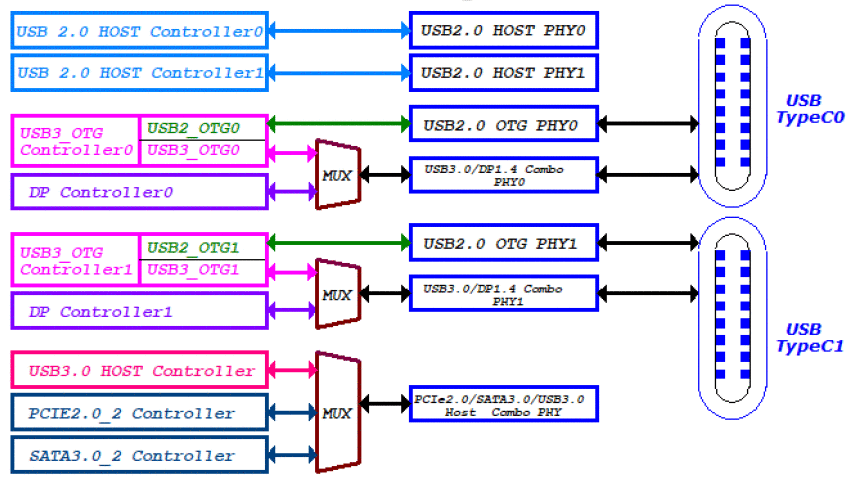

LCB3588核心模块带有两个USB3.0 OTG控制器（内嵌2个USB2.0 OTG，下图绿色处），1个USB3.0 HOST控制器，2个USB2.0 HOST控制器。

USB_Map

由于USB3.0的OTG和USB2.0的OTG是同一个USB3.0的控制器，因此USB3.0和USB2.0的OTG只能同时做Device或者做HOST，不能USB3.0的OTG做HOST，USB2.0的OTG做Device或者USB3.0的OTG做Device而USB2.0的OTG做HOST。

参考原理图中使用配置如下

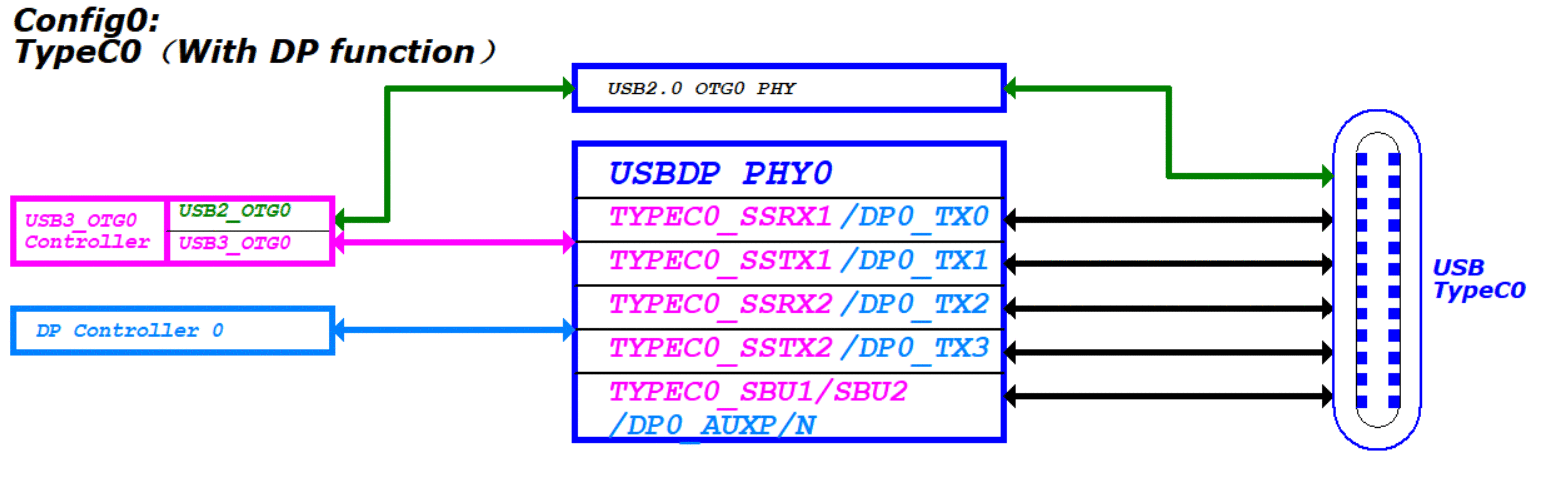

1、Typec0（With DP function）

USB_Typec0

详情设计请参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

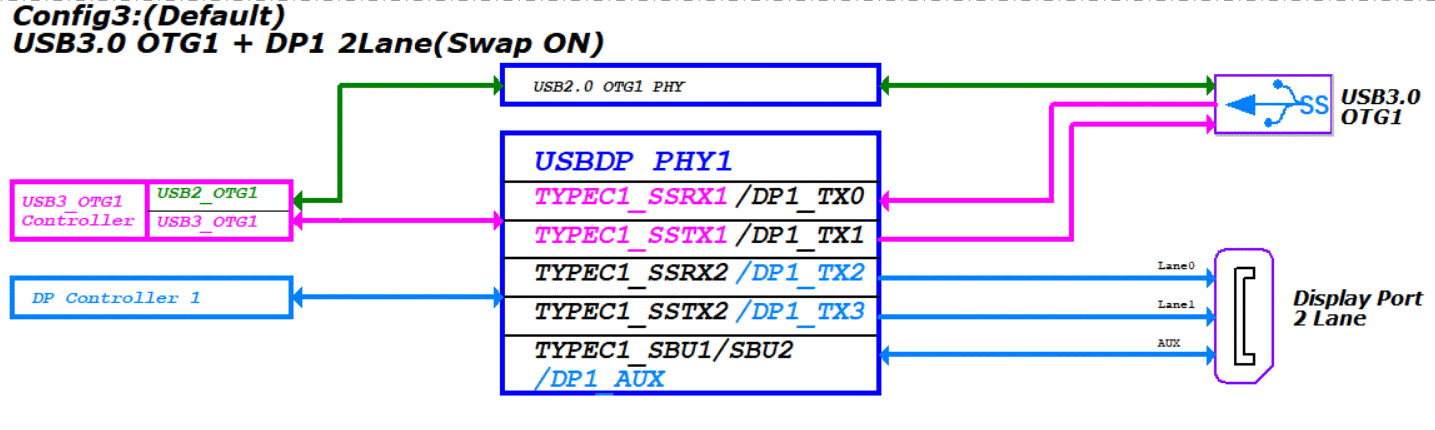

2、Typec1(USB3.0 HUB +DP-2Lane)

USB_Typec1

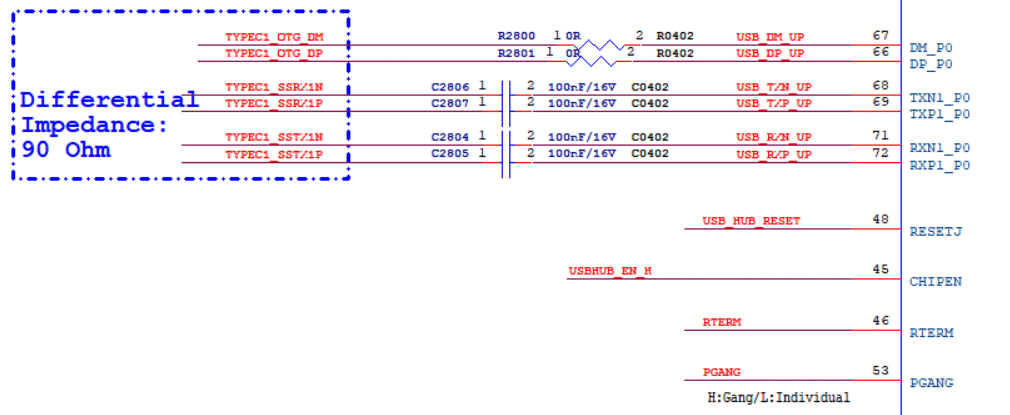

下图为4端口集线器控制器输入信号，转出的4路USB3.0信号用于对外的USB3.0 HOST PORT和4G网卡，详情设计请参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

USB_HUB

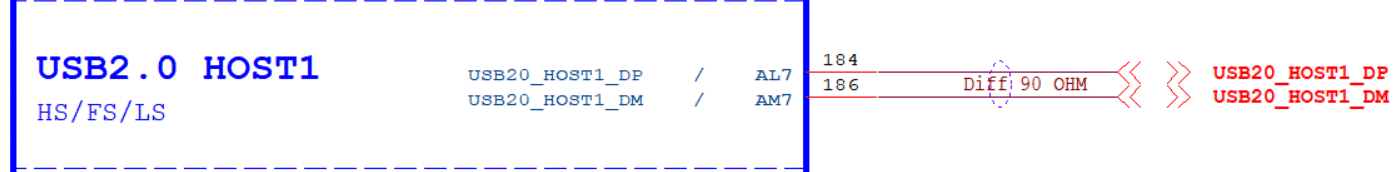

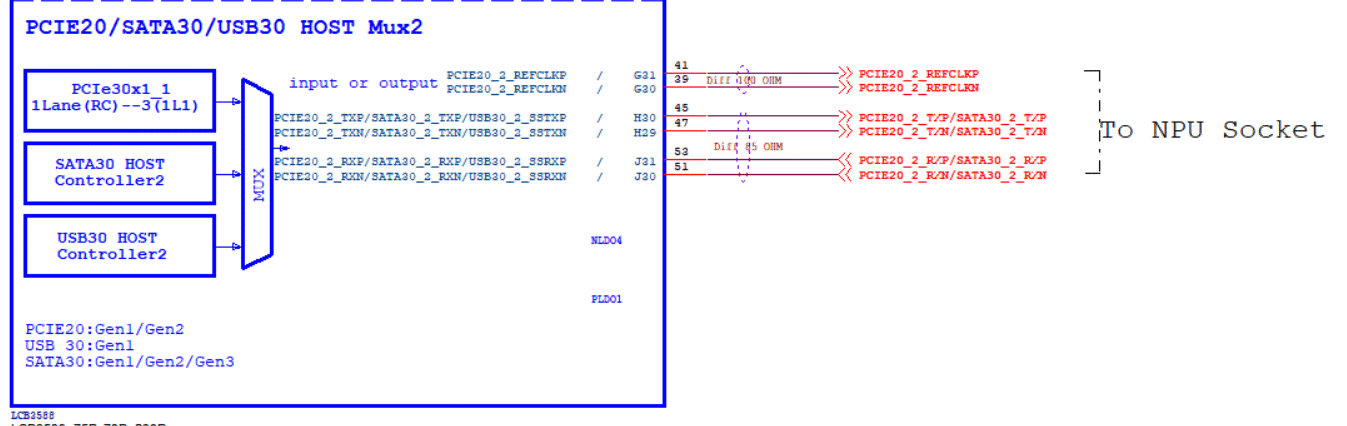

3、USB3.0 HOST/SATA30/PCIE20+USB2.0 HOST1

USB3_Host

USB2_Host1

USB3.0 HOST+USB2.0 HOST1用于USB算力棒，并预留SATA接口通路，详情设计请参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

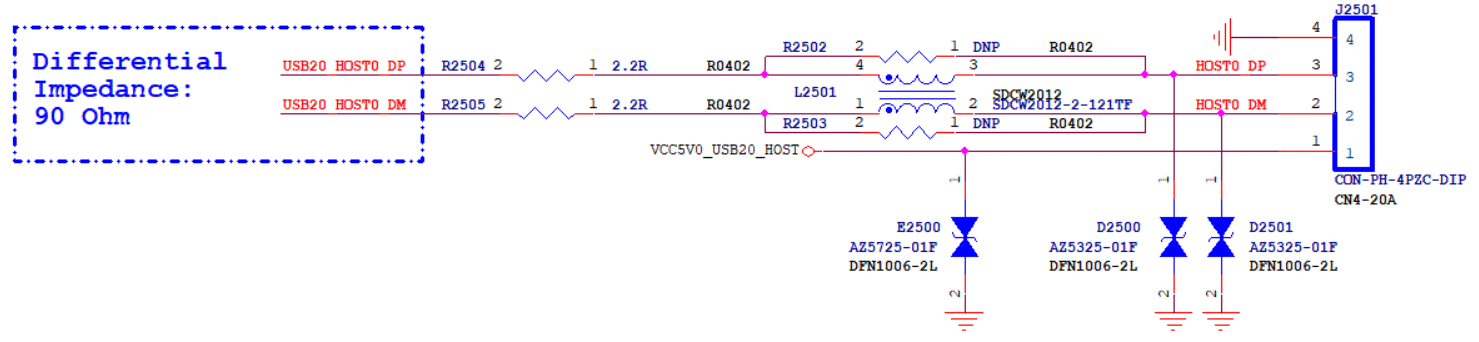

4、USB2.0 HOST0

参考设计中直接引出供外部使用，电路图如下：

USB2_Host0

2.4 SATA30​

LCB3588核心模块拥有3组SATA30接口

1、PCIE20/SATA30 Mux0

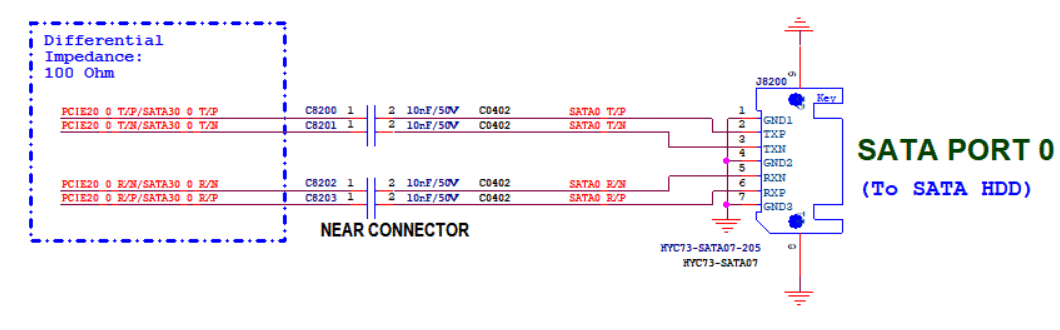

参考原理图连接SATA PORT，如下图

SATA30_0

2、PCIE20/SATA30 Mux1复用为PCIE信号，详情见PCIe章节

3、PCIE20/SATA30/USB30 HOST Mux2 控制器在参考原理图中保留了SATA接口

2.5 PCIe2.0和 PCIe3.0电路​

LCB3588核心模块拥有2个PCIe3.0 PHY和3个PCIe2.0 Combo PHY，在参考原理图中：

1、PCIE20/SATA30 Mux0控制器用于SATA接口

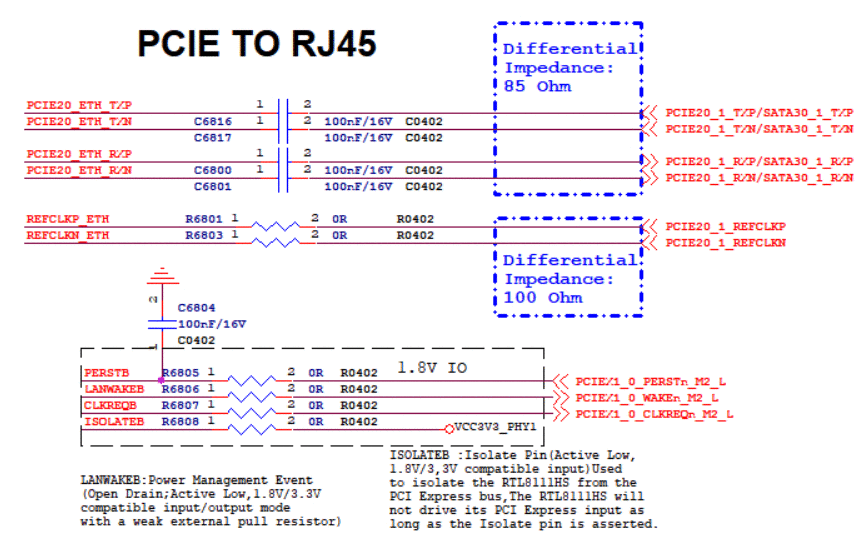

2、PCIE20/SATA30 Mux1的PCIe信号连接以太网控制器，所需信号如下

PCIE to RJ45

详情设计请参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

3、PCIE20/SATA30/USB30 HOST Mux2�控制器在参考原理图中可连接SATA设备或者USB算力棒/PCIe算力棒

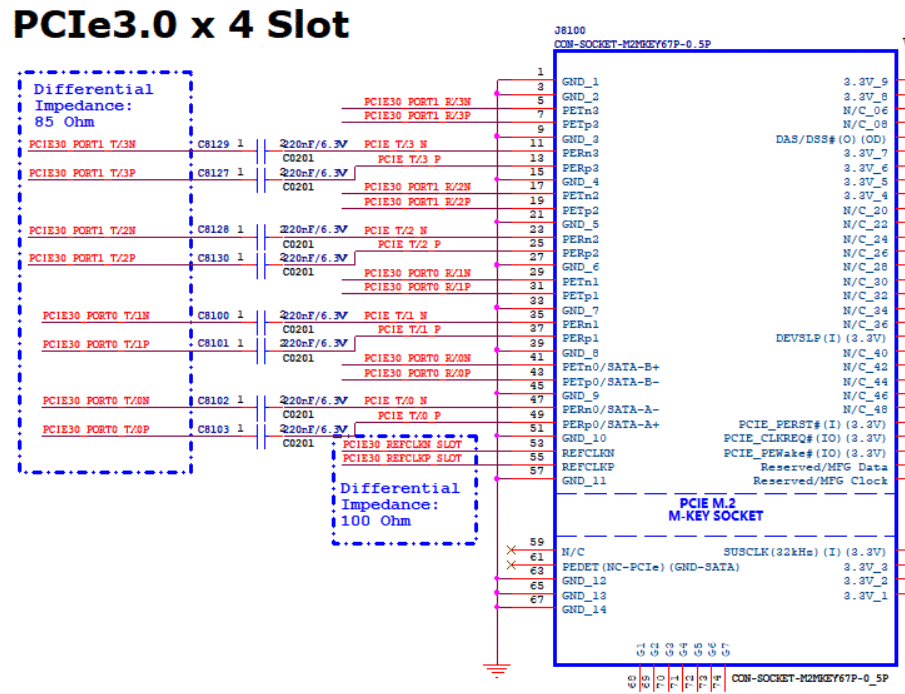

4、PCIE30 Port0和PCIE30 Port1组成了PCIE3.0*4L的信号连接PCIE M.2 M-KEY SOCKET

PCIe30x4 Slot

2.6 视频输入接口电路​

2.6.1 MIPI DPHY CSI RX接口​

LCB3588核心模块有两个MIPI DPHY CSI RX，参考设计中用于连接摄像头

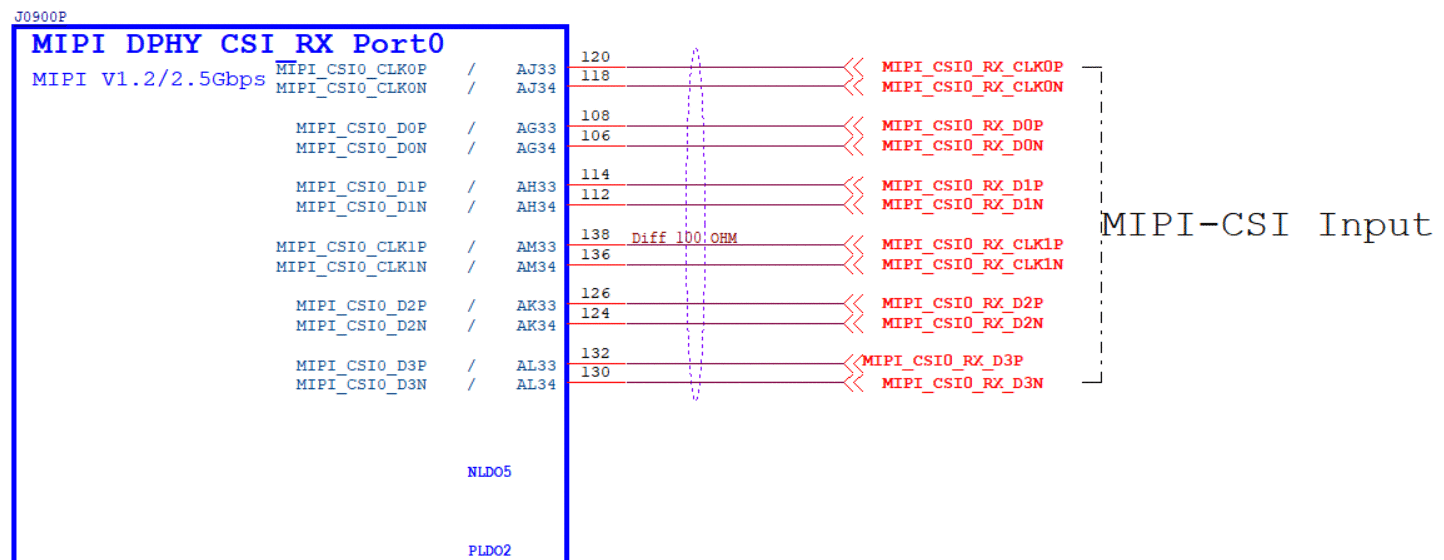

1、MIPI DPHY CSI_RX Port0

MIPI_CSI_RX0

  • 支持x4Lane模式
  • 支持x2Lane+x2Lane模式

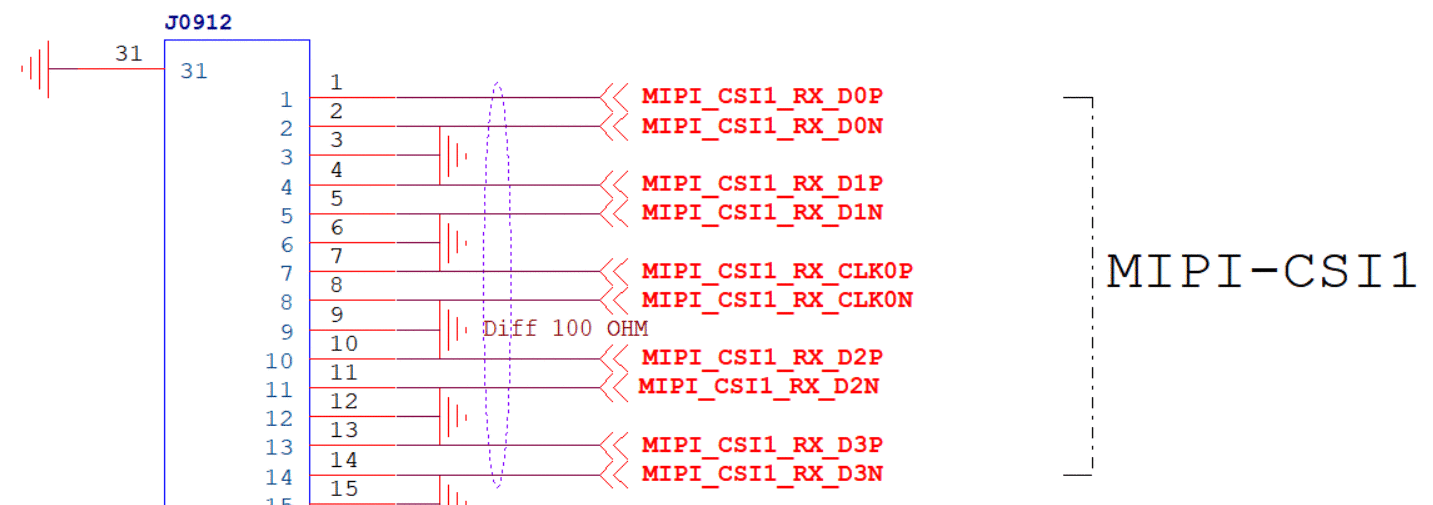

2、MIPI DPHY CSI_RX Port1

MIPI_CSI_RX1

  • 支持x4Lane模式
  • 支持x2Lane+x2Lane模式

2.6.2 MIPI_D/CPHY_RX接口​

LCB3588核心模块有两个MIPI D-PHY/C-PHY CSI RX Combo的PHY，参考原理图中连接FPC连接器，用于连接接口板上的N4芯片。

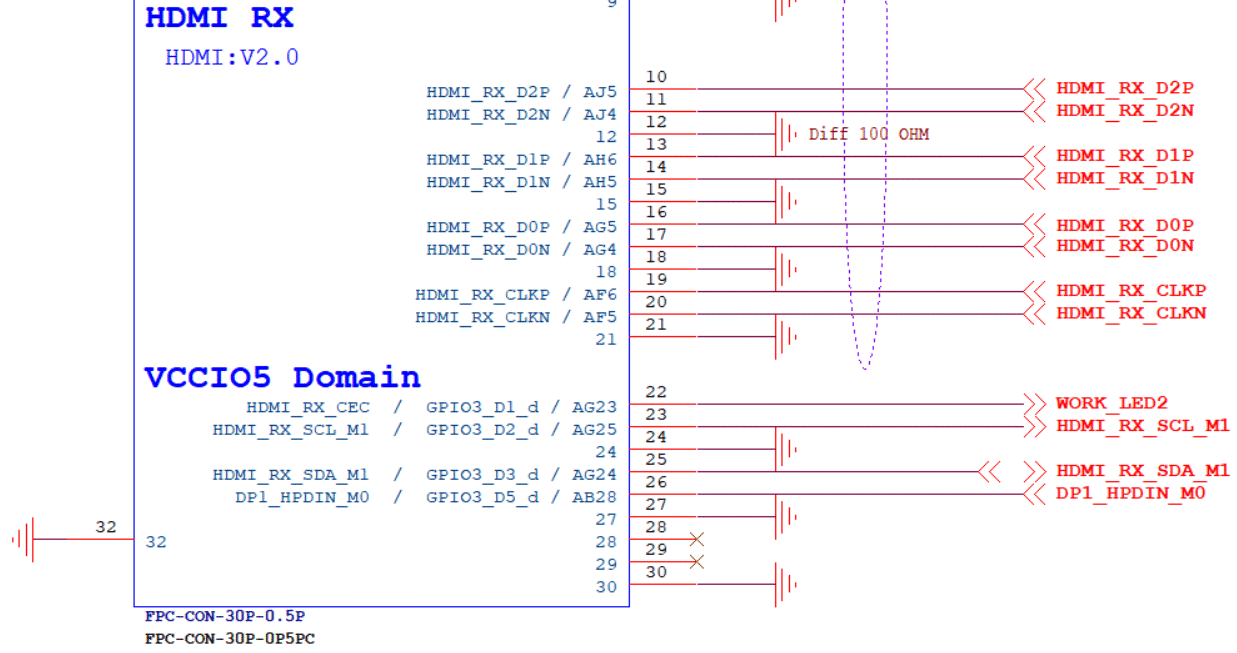

2.6.3 HDMI2.0 RX接口​

参考电路中通过FPC软排线与LCB3588核心模块进行连接。

HDMI_RX

HDMI_RX_DET电路，HDMI_RX_CEC电路，HDMI RX DDC电平转换电路还请参考《RK3588 Hardware Design Guide-V1.6-20250910-CN.pdf》对应章节

2.7 视频输出接口电路​

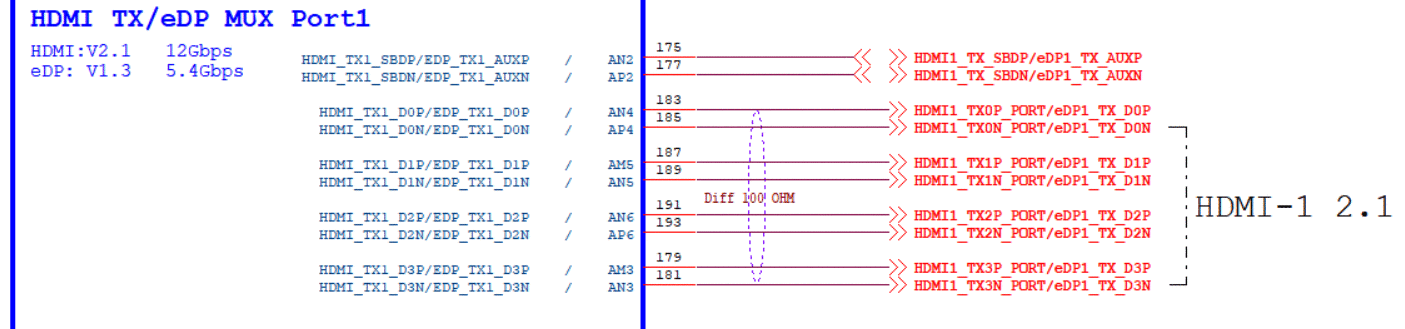

2.7.1 HDMI2.1/eDP TX接口​

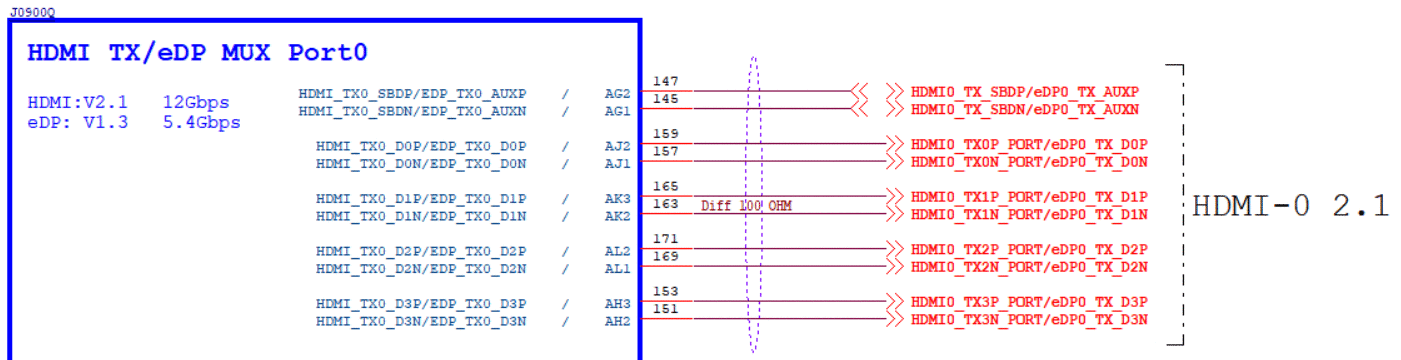

LCB3588核心模块有两个HDMI/eDP TX Combo PHY，参考设计中均连接HDMI输出，详情电路图可参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

HDMI TX0

HDMI TX1

2.7.2 MIPI_D/CPHY_TX 接口​

LCB3588核心模�块有两个MIPI D-PHY/C-PHY Combo PHY TX

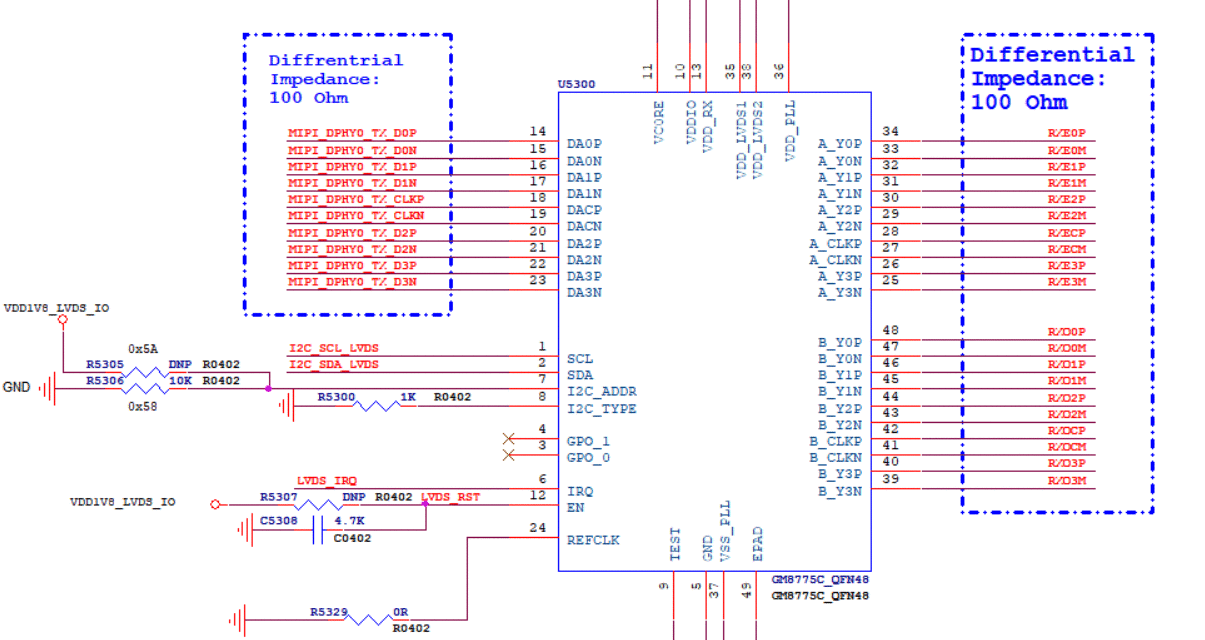

1、MIPI D/C-PHY DSI_TX Port0接GM8775C（DSI 转双通道 LVDS 发送器）转换为LVDS信号，详情电路图可参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

LVDS

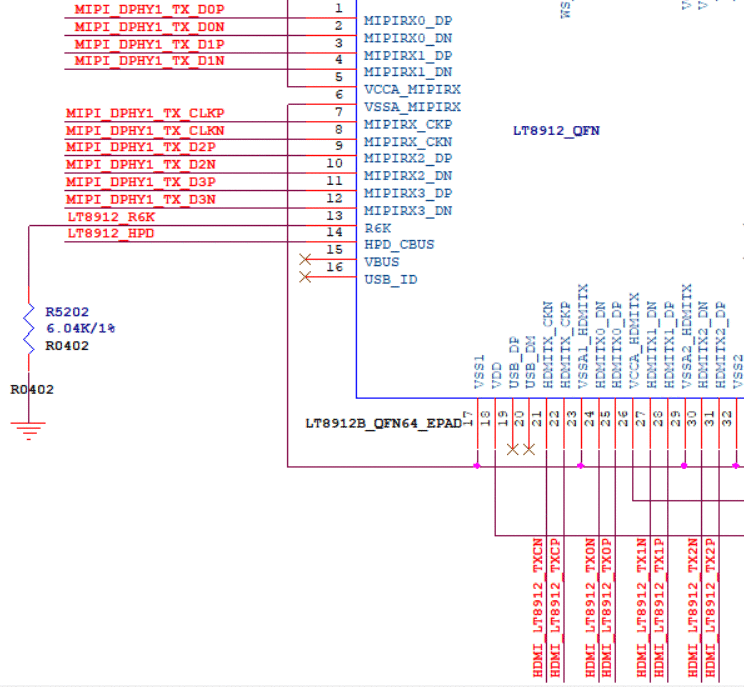

2、MIPI D/C-PHY DSI_TX Port1接LT8912B （MIPI to HDMI1.4），详情电路图可参考《LCB3588_carrierboard_REF_SCH_V3.0_20260112.DSN》

MIPI to HDMI

2.8 音频相关电路设计​

ES8388_Map

参考原理图中使用一颗ES8388来实现上框图功能。其它设计方案请参考《RK3588 Hardware Design Guide-V1.6-20250910-CN.pdf》

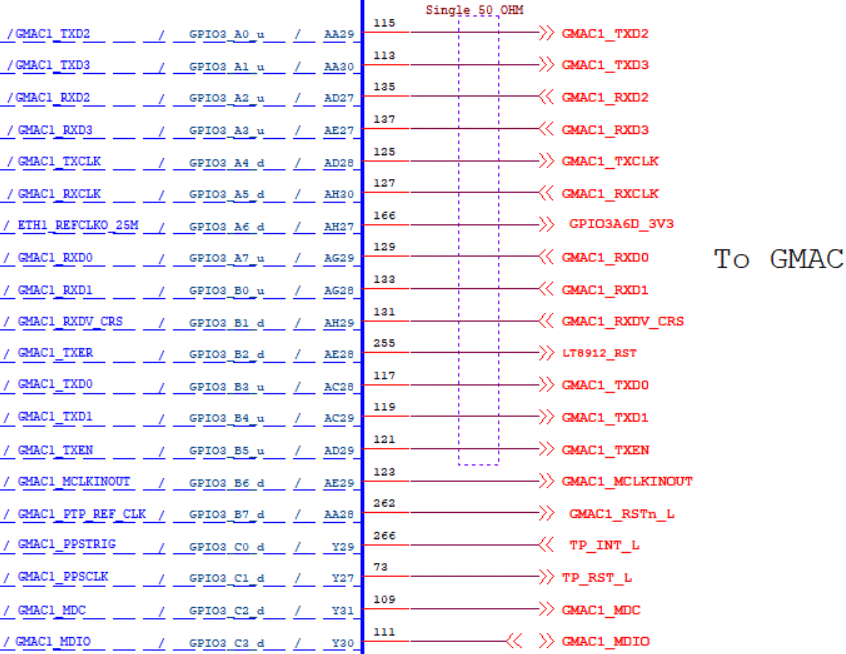

2.9 GMAC 接口电路​

LCB3588核心模块拥有2 个GMAC 控制器，参考原理图中使用其中一组

RGMII 电压域：VCC_IO5 默认供电3.3V

RGMII

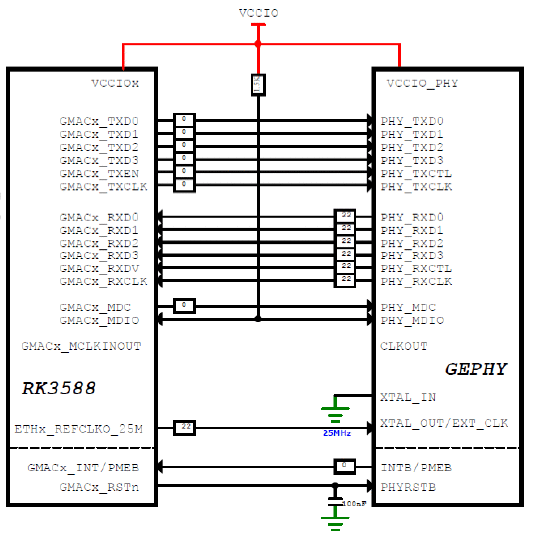

在参考设计中，RGMII接口连接的PHY型号为YT8521SC-CA，其千兆以太网拓扑结构如下图:

RGMII_MAP

使用百兆网或其它拓扑结构以及注意事项请参考《RK3588 Hardware Design Guide-V1.6-20250910-CN.pdf》

2.10 UART 接口电路​

UART 接口分布情况可查看文档《LCB3588_Pinmux_V1.0_20260112.xlsx》

2.11 I2C 接口电路​

下列信号已于LCB3588核心模块上加了上拉电阻

I2C0_SCL_M2、I2C0_SDA_M2

I2C1_SCL_M2、I2C1_SDA_M2

I2C2_SCL_M4、I2C2_SDA_M4

I2C3_SCL_M0、I2C3_SDA_M0

I2C4_SCL_M1、I2C4_SDA_M1

I2C6_SCL_M0、I2C6_SDA_M0

I2C7_SCL_M0、I2C7_SDA_M0

2.12 SPI 接口电路​

SPI 接口分布情况可查看文档《LCB3588_Pinmux_V1.0_20260112.xlsx》

2.13 CAN 接口电路​

CAN 接口分布情况可查看文档《LCB3588_Pinmux_V1.0_20260112.xlsx》

提示

文档中提及的相关参考资料如LCB3588_Pinmux_V1.0_20260112.xlsx、LCB3588_Pinmux_V1.0_20260112.xlsx、LCB3588_Pinmux_V1.0_20260112.xlsx等文档需要发送邮件至support@neardi.com申请获取。
