LCB1126BP设计指南
提示
LKB1126BP开发板搭配的核心板是LCH1126BP。
1 Schematic Design Recommendations
1.1 系统启动引导
LCB1126BP系统允许多种启动引导方式，在系统复位后，芯片内部集成的启动代码会按如下顺序进行自动判断引导：
- SPI FLASH
- Nand FLASH
- EMMC FLASH
- SDMMC CARD
- USB OTG
1.2 电源设计
上电时序已在LCB1126BP核心模块上完成，有几路供电需要从底板输入，供核心板使用
| 引脚 | 名称 | 电压 | 说明 |
|---|---|---|---|
| J5001.77/78/79/80 | VCC3V3_SYS_IN | 3.3V | 核心板3.3V主要供电 |
| J5001.69 | VCC_1V8_IN | 1.8V | 核心板1.8V主要供电 |
| J5001.74 | VCCIO_SD_IN_1833 | 1.8V/3.3V | VCCIO2电压域供电电压 |
LCB1126BP电源引脚输出
| 引脚 | 信号 | 电压 | 说明 |
|---|---|---|---|
| J5001.70 | VCCIO_FLASH_OUT_1V8 | 1.8V | 同VCCIO1电压域电源输出 |
| J5001.73 | VCC_3V3_OUT_1A0 | 3.3V | VCC3V3_SYS经负载开关输出 |
1.3 eMMC电路

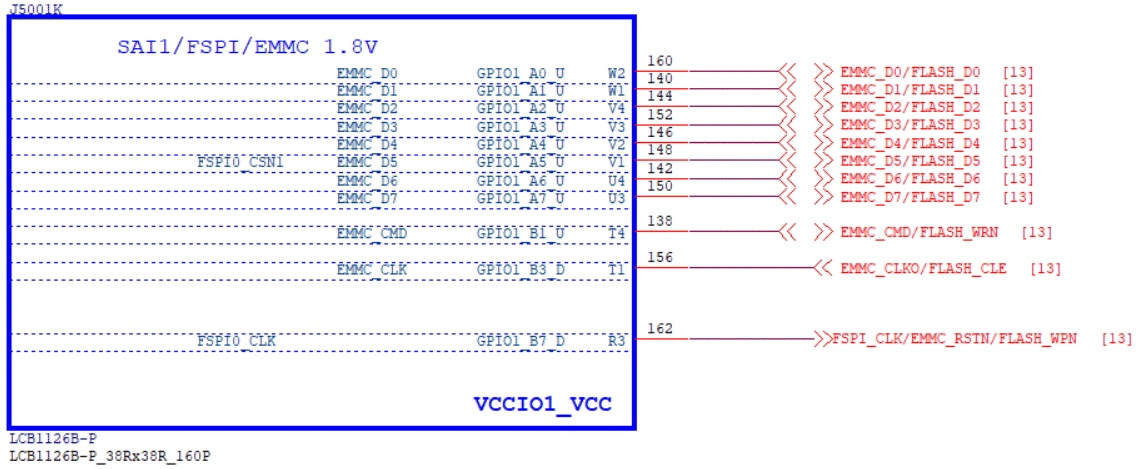

LCB1126BP核心板预留SPI Flash芯片位置。eMMC信号通过连接器引出，如下图；eMMC的IO口电压需与VCCIO1电压域电压一致
关于eMMC的详细设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2 功能接口设计指南
2.1 SDMMC接口电路
2.1.1 SDMMC0 接口

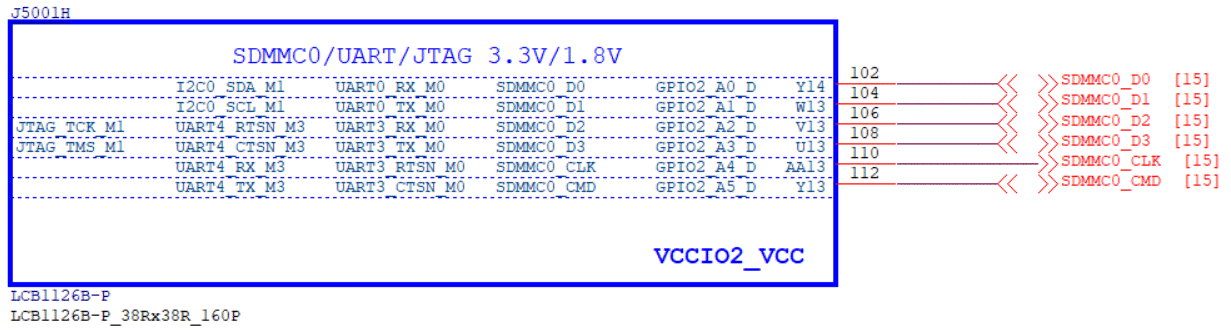

SDMMC0参考设计中接TF card，VCCIO2外部提供3.3V供电（SD 2.0模式）或3.3V/1.8V可调供电（SD 3.0模式）
2.1.2 SDMMC1接口
SDMMC1参考设计连接WIFI - FD7256S模块
WIFI模块的IO电压需与VCCIO3(固定1.8V)电压一致
详细设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2.2 SARADC
| 引脚 | 信号 | 说明 |
|---|---|---|
| J5001.14 | SARADC_IN0 | SAR ADC channel 0 input,with recovery |
| J5001.19 | SARADC_IN5 | SAR ADC channel 5 input |
LCB1126BP核心模块引出两个ADC，其中SARADC_IN0定义为recovery按键功能，该引脚在核心模块上已加上拉电阻
此引脚用于更新固件，建议外接按键，并做好静电防护，ESD 器件需靠近按键布置，走线顺序为：按键 → ESD 器件 → 100Ω 电阻 → 连接器
2.3 USB接口
2.3.1 USB OTG
设计中需留出，以便进行固件下载

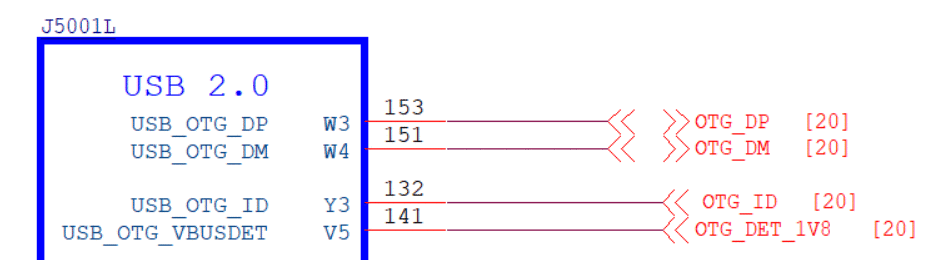

USB_OTG_VBUSDET:用于插入检测；USB_OTG_ID用于切换Host/Device模式
详细电路设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2.3.2 USB Host
参考设计中连接USB2.0 Hub芯片，扩展出 4 路 USB2.0 Host 供外部使用
详细电路设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2.4 视频输入接口电路
2.4.1 MIPI_DPHY_CSI_RX0 接口

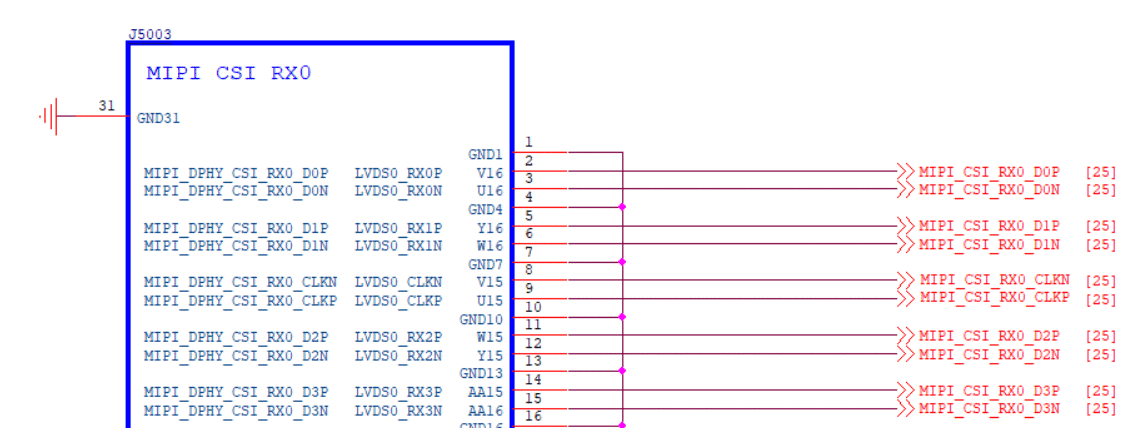

如下图，MIPI CSI RX0信号通过FPC座子引出
支持2lane MIPI RX 和4lane MIPI RX输入

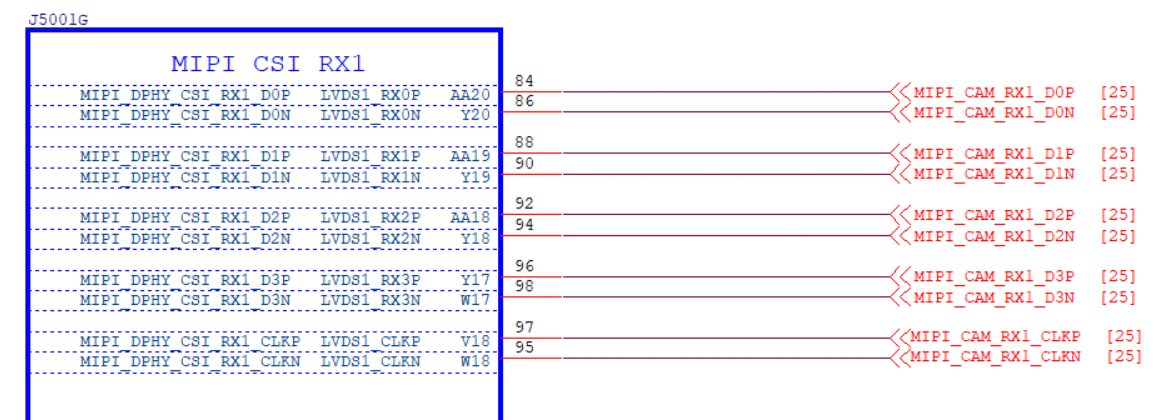

2.4.2 MIPI_DPHY_CSI_RX1 接口
支持2lane MIPI RX 和4lane MIPI RX输入
2.5 视频输出接口电路
MIPI_DPHY_DSI_TX 接口

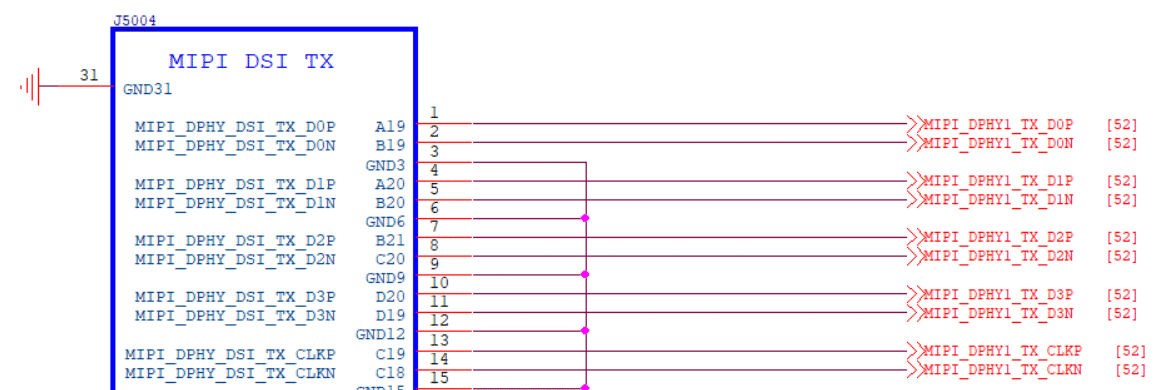

如下图，MIPI DSI TX信号也是通过FPC座子引出
参考设计中使用LT8912B芯片将MIPI信号转换为HDMI信号
详细电路设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2.6 音频相关电路设计

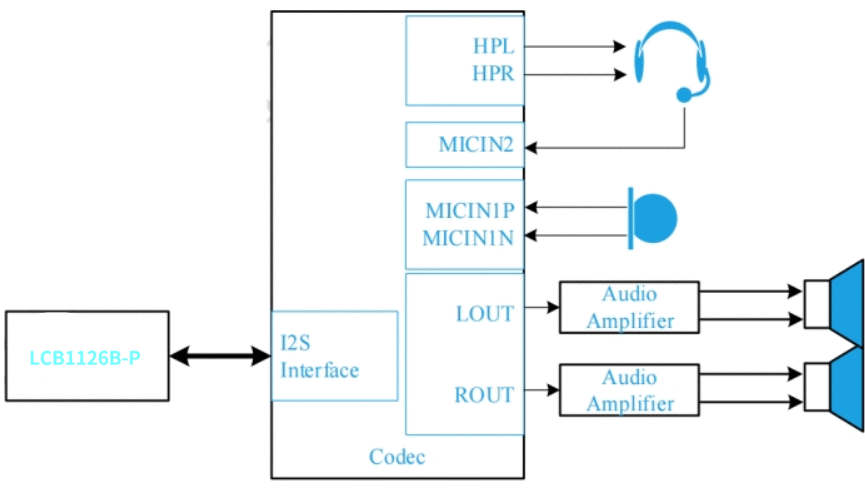

参考原理图中使用一片 ES8388 音频 Codec 芯片实现上述音频功能
详细电路设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2.7 GMAC 接口电路
LCB1126BP核心模块，提供RMII接口和RGMII接口，兼容以太网物理层的完整以太网接口10/100/1000M以太网控制器

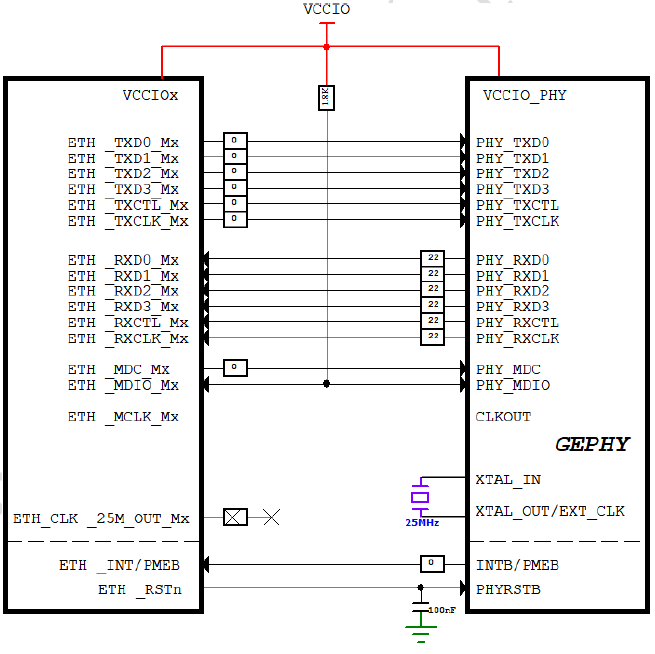

参考设计中使用千兆PHY，其连接方式如下：
详细电路设计请参考《LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN》
2.8 UART 接口电路
UART 接口分布情况可查看文档《LCB1126B-P_Pinmux_V1.0_20260305.xlsx》
2.9 I2C 接口电路
下列为参考底板上已使用的I2C，其中部分已在核心模块上加了上拉电阻：
I2C0_SCL_M0/I2C0_SDA_M0
I2C1_SCL_M2/I2C1_SDA_M2 核心板已有上拉电阻
I2C2_SCL_M0/I2C2_SDA_M0 核心板已有上拉电阻
I2C5_SCL_M2/I2C5_SDA_M2 核心板已有上拉电阻
根据 I2C 外设的 IO 电平，调整对应的电源域供电，必须保持一致
I2C 信号 SCL、SDA 需要外接上拉电阻，根据总线负载不同，选择不同阻值的电阻，推荐接 2.2kΩ上拉电阻
I2C 总线上各设备地址不要冲突，上拉电源必须和 GPIO 电源域电源保持一致
2.10 SPI 接口电路
SPI 接口分布情况可查看文档《LCB1126B-P_Pinmux_V1.0_20260305.xlsx》
2.11 CAN 接口电路
CAN 接口分布情况可查看文档《LCB1126B-P_Pinmux_V1.0_20260305.xlsx》
提示
To obtain the referenced documents (e.g., LCB1126B-P_Carrierboard_REF_SCH_V2.0_20260305.DSN, LCB1126B-P_Pinmux_V1.0_20260305.xlsx), email support@neardi.com to request access.
