1、概述​

ROS在安装的过程中就已经集成了Opencv3.0以上的版本，所以安装配置几乎不需要过多考虑，ROS 以自己的sensor_msgs/Image消息格式传递图像，无法直接进行图像处理，但是提供的【CvBridge】可以完美转换和被转换图像数据格式。【CvBridge】是一个 ROS 库，相当于ROS和Opencv之间的桥梁。

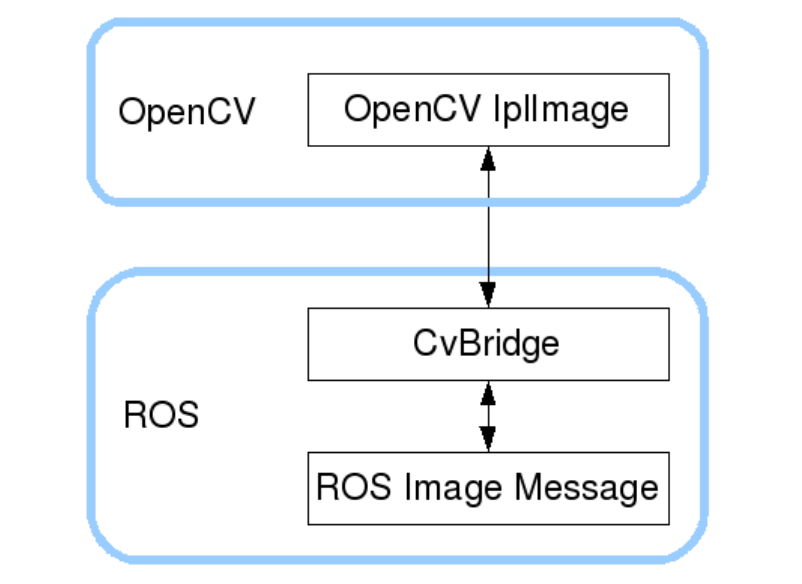

Opencv和ROS图像数据转换如下图所示：

image-20231016181447397

虽然安装配置不需要过多考虑，但是使用环境还是需要配置的，主要是【package.xml】和【CMakeLists.txt】这两个文件。该功能包不仅仅是使用【CvBridge】，还需要【Opencv】和【PCL】，所以一起配置完毕。

  • package.xml

添加如下内容，

< build_depend > sensor_msgs </ build_depend > < build_export_depend > sensor_msgs </ build_export_depend > < exec_depend > sensor_msgs </ exec_depend > < build_depend > std_msgs </ build_depend > < build_export_depend > std_msgs </ build_export_depend > < exec_depend > std_msgs </ exec_depend > < build_depend > cv_bridge </ build_depend > < build_export_depend > cv_bridge </ build_export_depend > < exec_depend > cv_bridge </ exec_depend > < exec_depend > image_transport </ exec_depend >

【cv_bridge】：图像转换依赖包。

  • CMakeLists.txt

该文件配置内容较多，具体内容请查看源文件。

2、进入Docker​

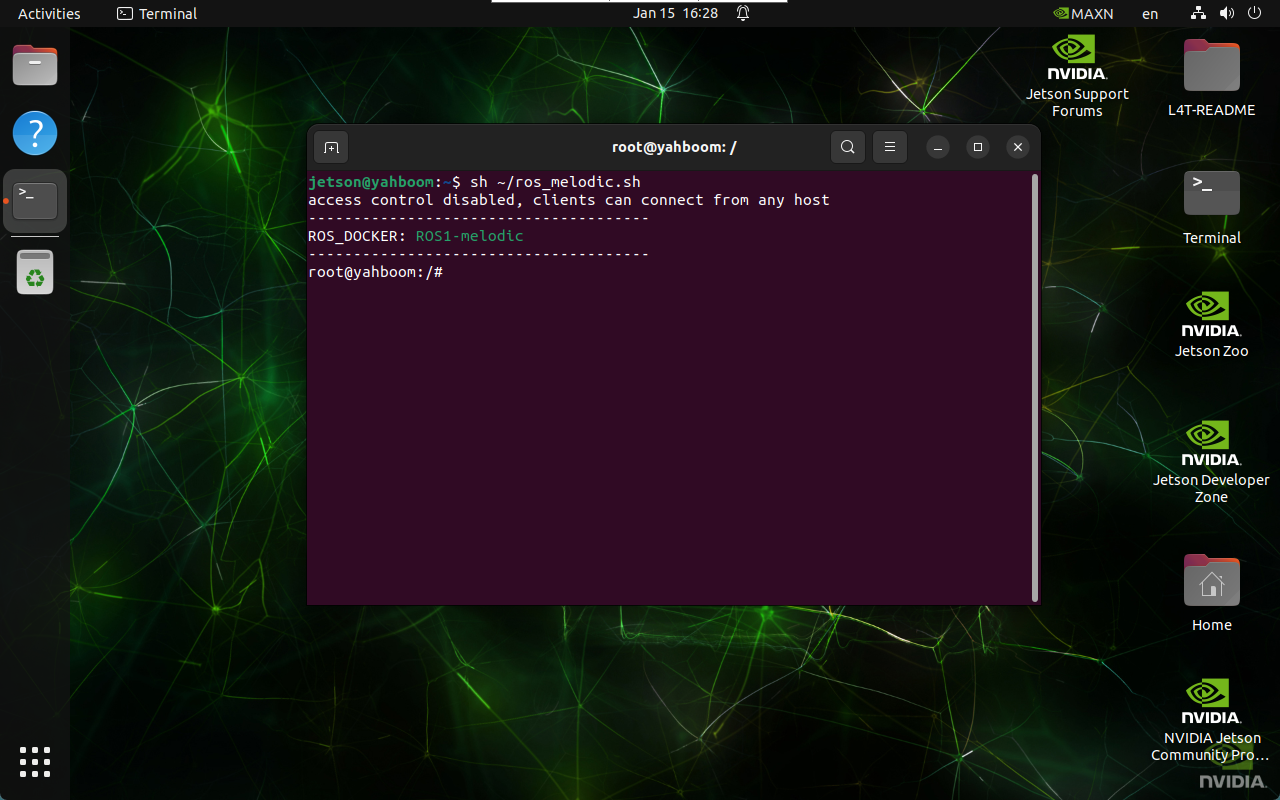

​ x sh ~/ros_melodic.sh

image-20250115195931931

3、启动USB相机​

终端输入，

xxxxxxxxxx roslaunch usb_cam usb_cam-test.launch

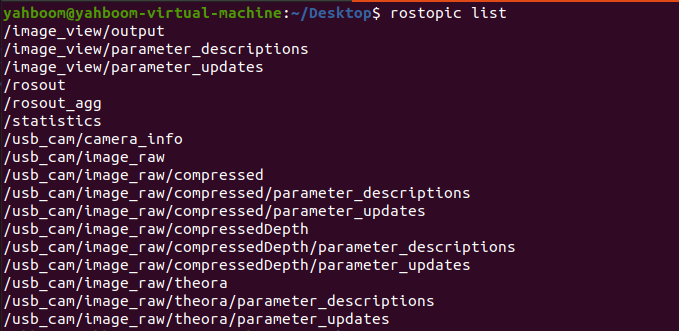

查看话题

xxxxxxxxxx rostopic list

image-20231016181841522

常用的有/usb_cam/image_raw和/usb_cam/image_raw/compressed。前者是正常的图像，后者是压缩后的图像。

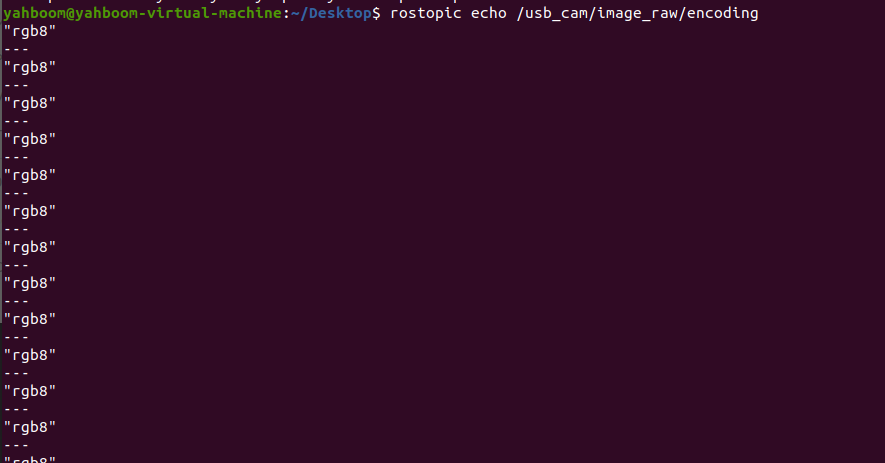

查看话题的编码格式：rostopic echo +【topic】+encoding，例如，

xxxxxxxxxx rostopic echo /usb_cam/image_raw/encoding

image-20231016182212833

3.1、启动彩色图订阅节点​

xxxxxxxxxx roslaunch usb_cam usb_cam-test.launch rosrun yahboomcar_visual usb_cam_image.py

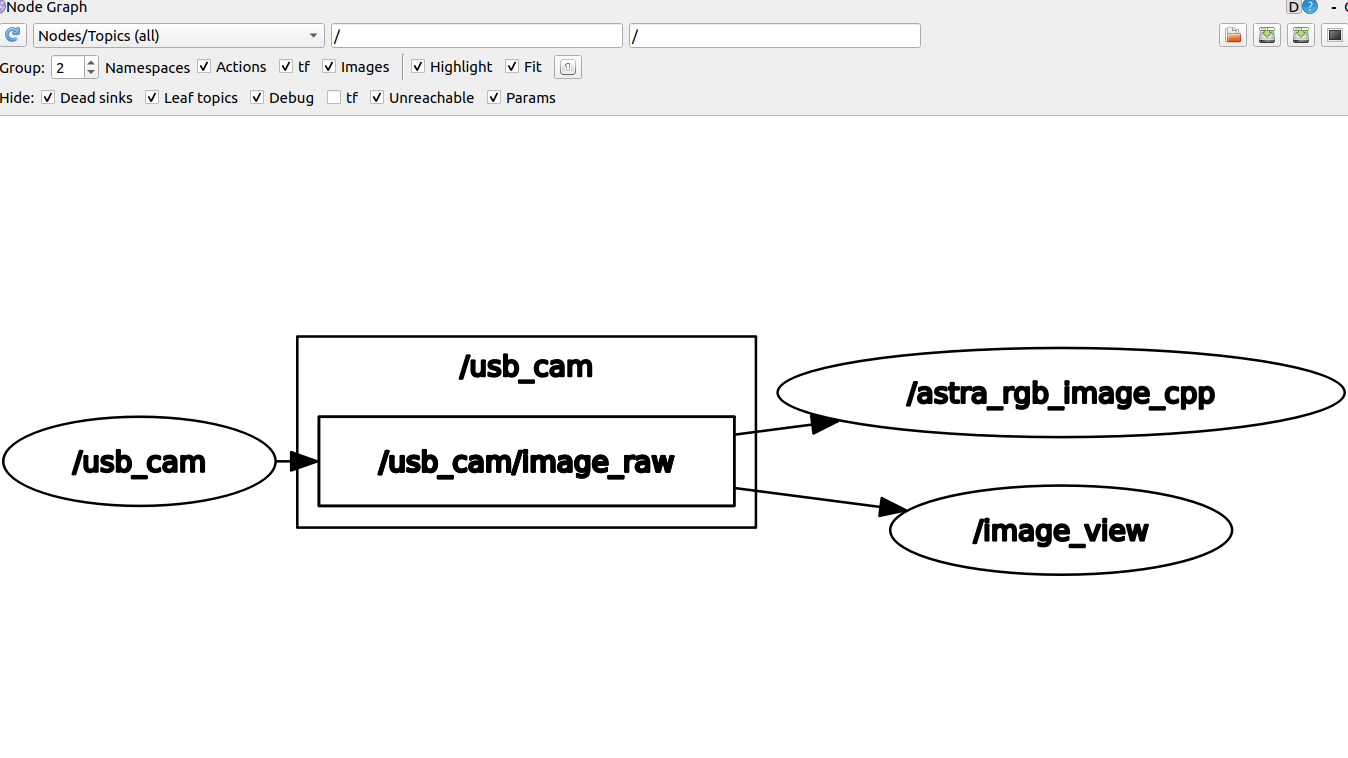

3.2、查看节点图​

终端输入，

xxxxxxxxxx rqt_graph
