K3 数据手册

PDF 版本下载

点击下载 K3 数据手册（PDF）

修订记录

版本号	日期	修订说明
V1.6	2026.07.15	更新视频子系统参数
V1.5	2026.07.01	更新 A100 特性描述
V1.4	2026.06.10	增添 Part Number 描述
V1.3	2026.05.21	更新 A100 中断描述
V1.2	2026.05.19	更新视频子系统参数
V1.1	2026.05.08	更新图像子系统特性
V1.0	2026.04.30	首版

---

1. 概述

1.1 产品简介

SpacemiT Key Stone K3 系列芯片采用 RISC-V 同构融合计算技术，集成进迭时空的 8 个高性能计算大核 X100 及 8 个超宽并行计算 AI 核 A100，可提供 130 KDMIPS 通用算力及 60TOPS 通用 AI 算力，可流畅运行 300 亿参数模型。 K3 系列芯片主要应用在 AI 消费硬件如 AI 智慧家居、AI 会议办公、AI 内容创作、AI 电商零售等领域。

1.2 主要特性

处理器子系统

• 8 个 X100™ 64 位 RISC-V 核心（四发射、乱序执行）
• 总 CPU 性能：130 KDMIPS
• SpecINT2006 > 9.0 /GHz；最高主频 2.4 GHz
• 每 8 核共享 8MB L2 缓存

AI 计算子系统

• 8 核 A100™ 提供 60TOPS AI 算力
• 支持最高 300 亿参数模型推理（>10 tokens/s @ 30B）
• 兼容 RVV 1.0、RVA23 及 Vector Crypto 标准
• 遵循 CPU 编程范式，实现零成本AI算法的部署

内存子系统

• 64 位 LPDDR5（6400 Mbps）/ LPDDR4x（4266 Mbps）
• 最大支持 32GB 内存容量，带宽可达 51GB/s

实时处理子系统

• 双核 RT24™ 64 位 RISC-V 处理器
• 六级单发按序流水线

虚拟化与安全

• 支持 RVH 1.0、AIA 和 IOMMU 扩展，提供CPU、内存、中断、IO的完整硬件虚拟化能力
• 硬件级防护机制，抵御 Spectre、Meltdown 等推测执行攻击
• 支持 RISC-V PMP、ePMP 和 IOPMP 安全框架
• 安全启动、安全存储与签名验证
• 加密算法支持：AES、SHA、RSA、SM2、SM3、SM4
• 支持产品生命周期安全管理

存储接口

• SPI Flash、eMMC 5.1、UFS 2.2、SDIO 3.0、PCIe NVMe

多媒体与显示

• 集成 3D 图形引擎，支持 Vulkan、OpenCL、OpenGL ES
• 支持 4K@180fps 视频解码与 4K@90fps 视频编码（兼容 H.265、H.264、VP8 及 VP9 编解码格式）
• 通过 MIPI-DSI（8 通道，4.5 Gbps/通道）和 DP/eDP 接口，可实现双路 3840×2160@60fps 显示输出。
• 4 个 MIPI-CSI 接口（共 12 条通道），最多支持 12 路摄像头输入。

IO 扩展接口

• 8 条 PCIe Gen3 通道（8 Gbps/通道），支持 RC/EP 模式及热插拔
• 3 × USB 3.0 Host，1 × USB 3.0 DRD（Type-C），1 × USB 2.0 Host
• 4 × GMAC（支持 RGMII/RMII/MII），集成 TSN 协议
• 6 × SPI，2 × eSPI，17 × UART，10 × CAN，9 × I²C，30 × PWM

功耗

• TDP: 15–25 W

环境与可靠性

• 工作温度范围：–40 °C 至 +85 °C（工业级）

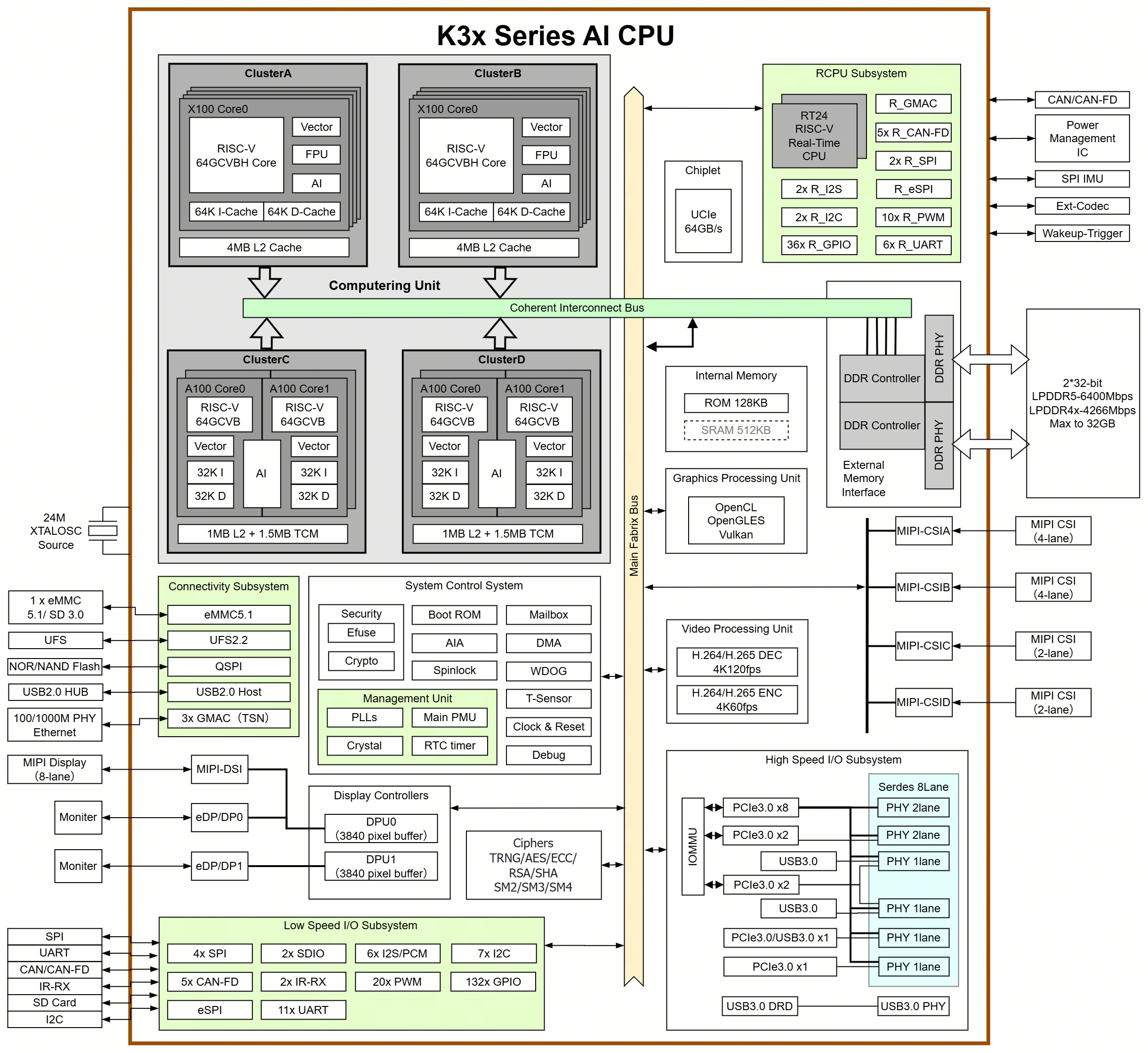

1.3 架构框图

2. 规格参数

2.1 CPU 子系统

2.1.1 SpacemiT® X100™ RISC-V 核

简介
SpacemiT® X100™ 是一款高性能、四发射、乱序执行的多核多簇 RISC-V 处理器，符合 RVA23 指令集架构规范，专为服务器、自动驾驶系统及云端 AI 推理平台等高负载计算场景优化设计。
X100 在追求极致性能的同时，具备完善的虚拟化能力、强大的安全韧性以及 RAS（可靠性、可用性、可服务性）特性，是面向数据密集型与任务关键型应用的可扩展高性能解决方案。

特性

• 合规性：完全符合 RISC-V RVA23 标准
• 缓存架构：
  • 每核心配备 64 KB L1 指令缓存（I-Cache）和 64 KB L1 数据缓存（D-Cache）
  • 每簇共享 4 MB L2 缓存
  • L1 D-Cache 支持 MESI 一致性协议
  • L2 Cache 支持 MOESI 一致性协议
• 向量扩展：RVV 1.0，VLEN = 256
• 虚拟化扩展：RVH 1.0，GEILEN = 8
• 高级中断架构（AIA）：
  • M 模式 MSI：512
  • S 模式 MSI：512
  • VS 模式 MSI：64
• 中断控制器：支持 ACLINT 与 APLIC，共支持 512 个中断源
• 性能监控：RISC-V性能监控单元（PMU）支持
• 虚拟内存：支持 SV39 虚拟内存管理
• 安全框架：
  • 符合 RISC-V 安全规范，提供 16 项 PMP（物理内存保护）条目
  • 支持 RISC-V 调试（Debug）、追踪（Trace）及 RERI（运行时错误报告与恢复）框架
• RVA23 可选扩展（未包含在 RVA23 基础规范中）：
  • 向量加密扩展：zvkng, zvksg
  • 其他扩展：zvbc, zfh, zbc, zvfh, zfbmin, zvfbfmin, zvfbfwma
  • 系统与安全扩展：sdtri, svvptc, sspm, smepmp, smstateen, smcntrpmf

架构框图

2.1.2 SpacemiT® A100™ AI 核

简介
SpacemiT® A100™ 是一款以 AI 为中心的 RISC-V AI处理器，通过自研的 SpacemiT-IME 指令集提供原生的AI计算能力。其微架构针对算子级并行性、内存带宽效率和数据局部性进行了深度优化，可高效执行各类真实场景下的 AI 工作负载。
除强大的 AI 加速能力外，A100 完整支持 RVA23* 规范定义的通用 CPU 功能，并采用标准 RISC-V 统一编程模型，为本地语言模型（SLM）及广泛的 AI 原生应用提供强大算力支撑。

特性

• AI 计算性能：60 TOPS（@INT4 sparse）
• RISC-V 合规性：完全符合 RISC-V RVA23* 标准
• 缓存架构：
  • 每核心配备 32 KB L1 指令缓存（I-Cache）和 32 KB L1 数据缓存（D-Cache）
  • 每簇共享 1 MB L2 缓存
  • 每簇配备 1.5 MB 片上暂存存储器（Scratchpad）
  • L1 D-Cache 支持 MESI 一致性协议
  • L2 Cache 支持 MOESI 一致性协议
• 向量扩展：RVV 1.0，VLEN = 1024
• 中断控制器：符合 AIA 标准的 ACLINT 和 APLIC 中断控制器
• MSI 中断数量：
  • M 模式：511
  • S 模式：511
  • VS 模式：7 个 VS 中断文件，每个中断文件支持 63 个 MSI 中断
• 性能监控：集成 RISC-V 性能监控单元（PMU）
• 虚拟内存：支持SV39虚拟内存管理
• 安全框架：
  • 符合 RISC-V 安全规范，提供 32 项 PMP（物理内存保护）条目
  • 支持 RISC-V 调试（Debug）与追踪（Trace）功能
• RVA23* 可选扩展（未包含在 RVA23 基础规范中）：
  • 向量加密扩展：zvkng, zvksg
  • 其他扩展：zvbc, zfh, zbc, zvfh, zfbmin, zvfbfmin, zvfbfwma
  • 系统与安全扩展：sdtri, svvptc, sspm, smepmp, smstateen, smcntrpmf

注意：A100 AI 核心中的 RVA23* 不包含 Hypervisor 虚拟化扩展。

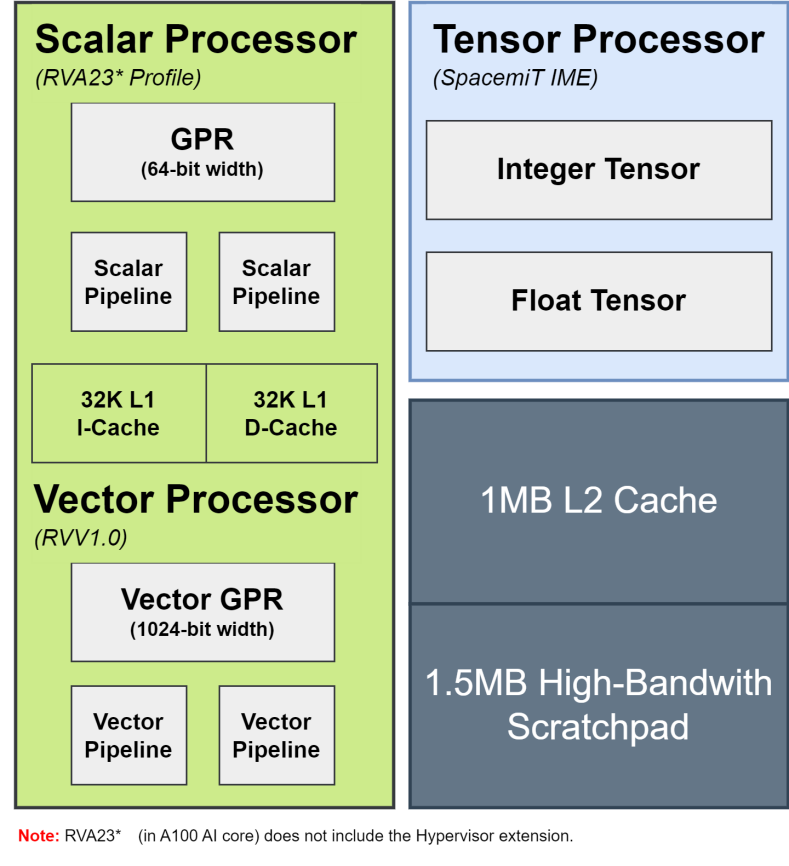

架构框图

2.1.3 RT24 RISC-V 核

简介
RT24 作为 K3 SoC 中的系统管理核心，基于 OpenHW Group 开源的 64 位 RISC-V 处理器 CVA6 构建，采用六级顺序单发射流水线架构，支持 RV64GC 指令集，并兼容类 Unix 操作系统。该核心专为高能效与高可靠性设计，负责全芯片的控制协调、电源管理及低功耗任务调度等关键功能。

特性

• 超低待机与运行功耗
• 实现 RV64IMAFDC（即 RV64GC）指令集
• 支持 RISC-V 三级特权模式：M（机器态）、S（监管态）、U（用户态）
• 通过 ITLB、DTLB 和 PTW 单元实现虚拟地址转换

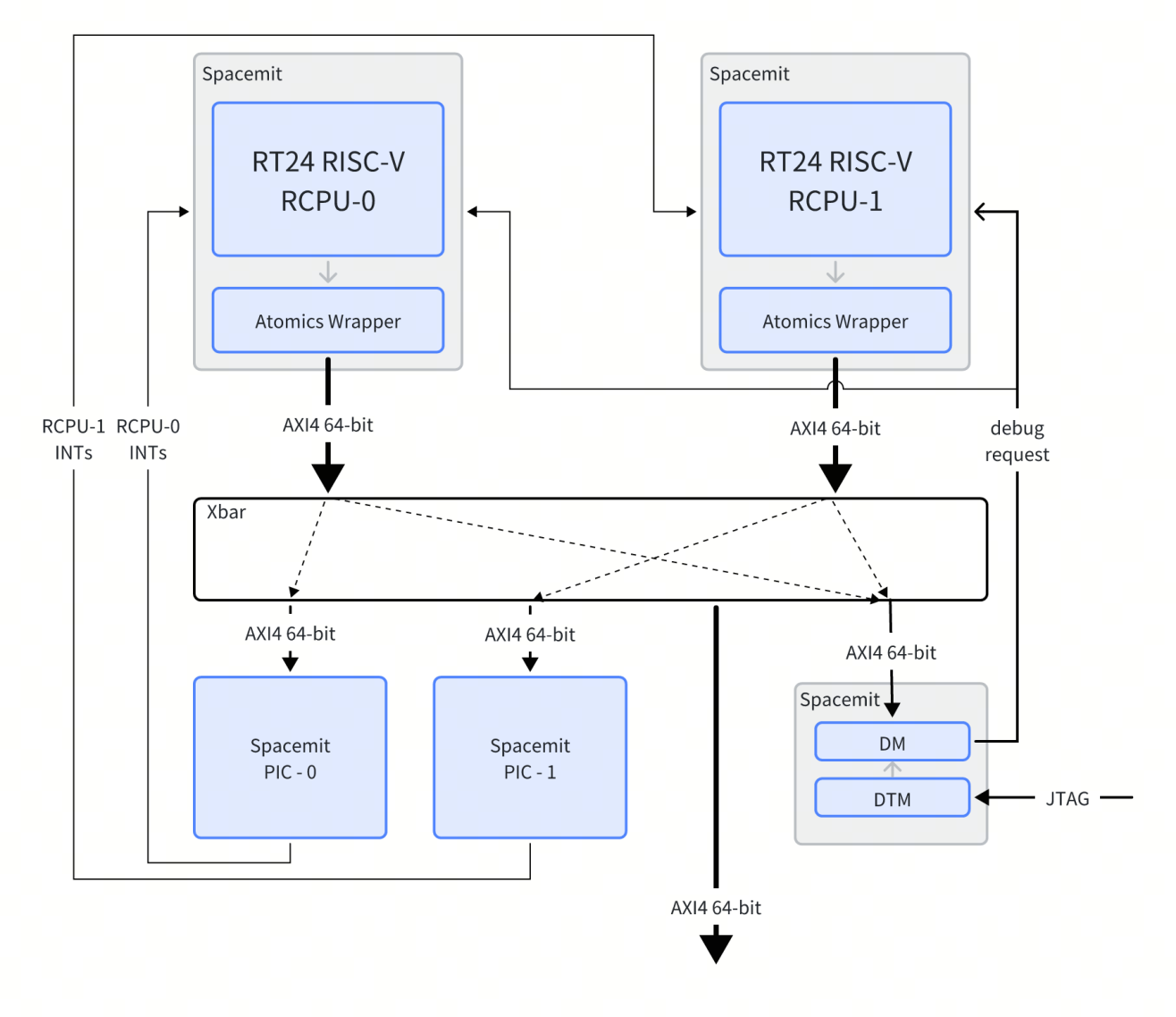

架构框图

2.1.4 调试子系统（Debug）

简介
调试接口是软件与处理器进行交互的关键通道。通过该接口，用户可访问 CPU 寄存器、内存内容以及其他片上设备信息此外。还可以通过调试接口执行程序下载等任务。

架构框图

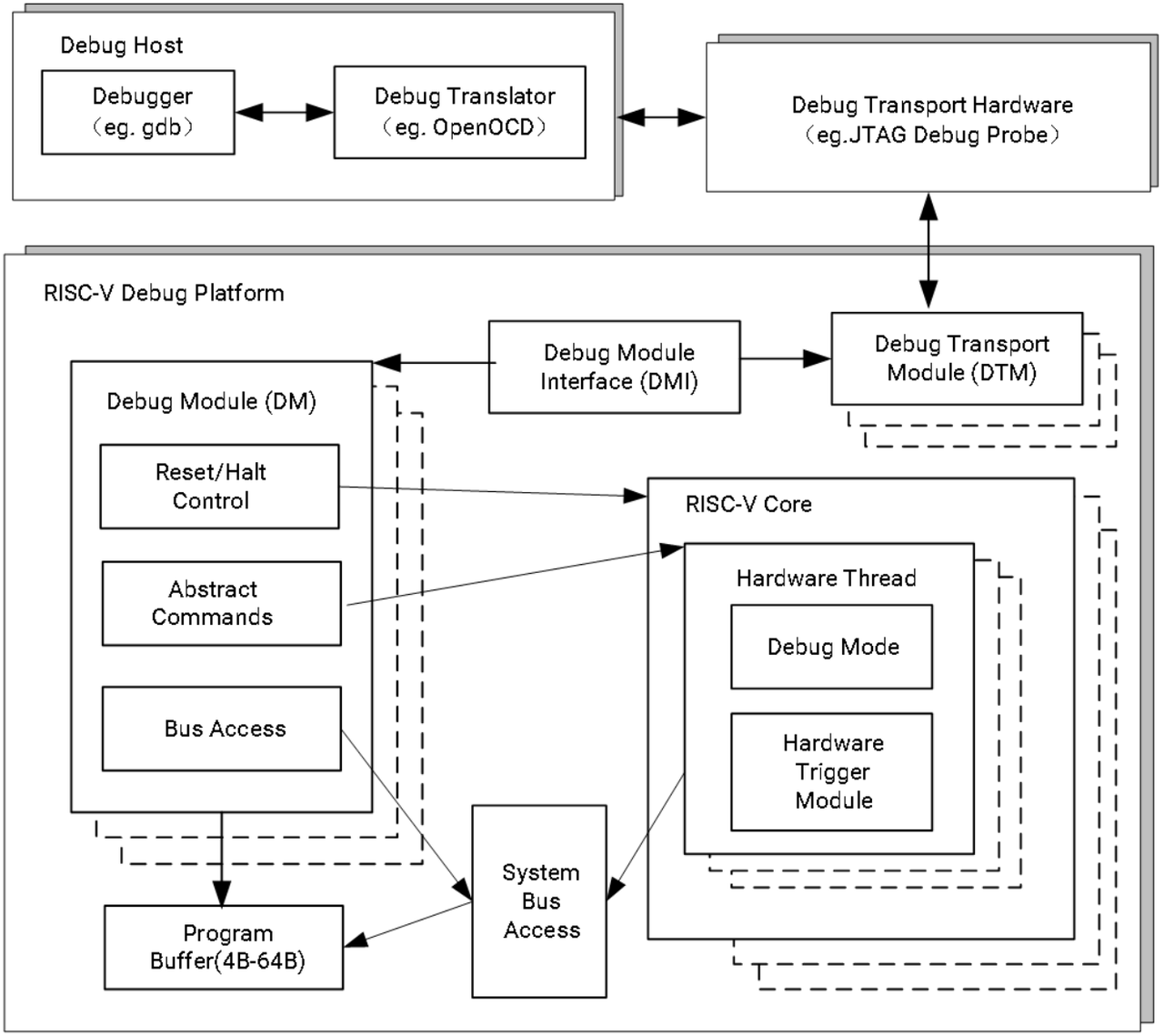

调试接口的微架构如下图所示：

如图所示，调试系统由以下组件构成：

• 调试软件（例如 GDB）
• 调试代理服务（例如 OpenOCD）
• 调试器（例如 JTAG 调试探针）
• 调试接口（例如 Debug Transport Module, DTM）

各组件之间的连接关系如下：

• 调试软件通常通过网络与调试代理服务通信
• 调试代理服务一般通过 USB 与调试器连接
• 调试器通过 JTAG 接口与 CPU 交互

JTAG 内存访问支持两种模式：progbuf 和 sysbus：

• progbuf 模式：标准 JTAG 访问方式，通过 CPU 执行指令缓冲区（program buffer）来访问内存
• sysbus 模式：绕过 CPU，直接通过系统总线访问（System Bus Access, SBA）端口读写片上资源

2.1.5 追踪子系统（Trace）

简介
RISC-V 追踪系统提供了一套硬件与软件协同的接口，用于调试和分析单个硬件线程（hart）的执行轨迹，包括其内存访问的详细信息。
当 RISC-V hart 通过 RISC-V 追踪规范定义的入口端口（ingress port）输出程序执行流与内存访问轨迹时，片上追踪编码器会对数据进行压缩，以实现高效传输。
压缩后的追踪数据可暂存于片上存储中，随后由主机端的解码软件重建完整的执行流程，使开发者能够精确观测 hart 的运行时行为。

特性
K3 中 X100 与 A100 核心的追踪组件完全符合 RISC-V N-Trace 协议，并支持其配套接口——RISC-V 追踪控制接口（Trace Control Interface）与 RISC-V Hart-to-Trace 接口。关键特性包括：

• 每个 X100 核 / A100 核 配备独立的追踪编码器
• 集成 ATB（AMBA Trace Bus）桥接模块，用于连接至 ATB 总线
• 支持 BTM（Branch Trace Mode）分支轨迹压缩
• 可选消息类型（如所有权消息），提升在复杂操作系统环境下的追踪处理能力
• 通过调试触发器（debug triggers）实现精准的追踪启停控制
• 扩展压缩能力，例如虚拟地址压缩，进一步提升追踪效率

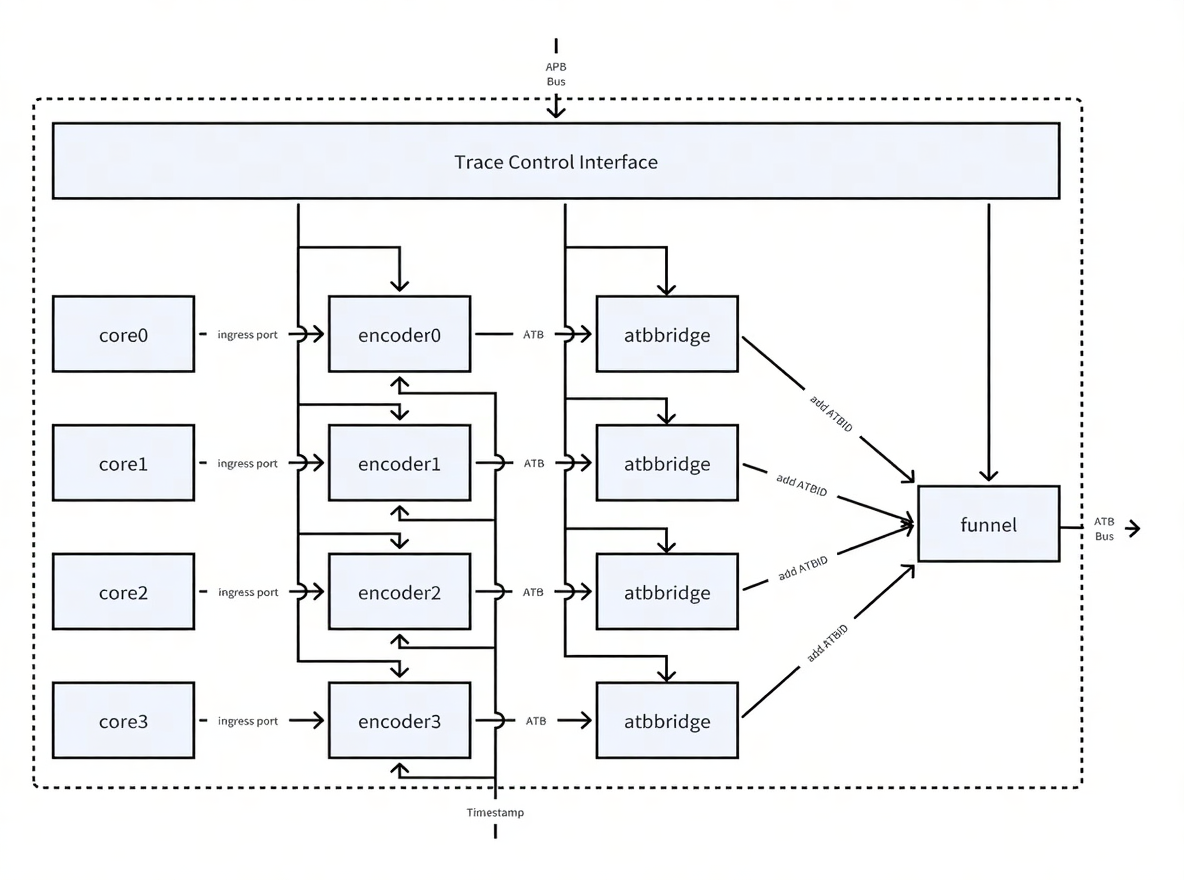

架构框图

2.2 内存与存储

2.2.1 片上存储（On-Chip Memory）

简介
K3 集成了以下片上存储资源：

• 128 KB Boot ROM：用于存放一级引导代码，支持从多种外部介质启动，并支持通过 USB 与 UART 下载程序；支持基于 eFuse 的安全启动。
• 512 KB SRAM：由主 CPU 与 RCPU 共享使用。

2.2.2 LPDDR4x/5

简介
动态内存接口为外部 LPDDR4x 和 LPDDR5 DRAM 提供高性能、低功耗的连接，支持灵活配置与动态频率调节，可在不同应用场景下平衡带宽与能效。

特性

• 支持 LPDDR4x 与 LPDDR5 内存类型：
  • LPDDR4x 最高数据速率：4266 MT/s
  • LPDDR5 最高数据速率：6400 MT/s
• 最大寻址空间：32 GB
• 双通道架构，每通道 32 位数据宽度
• 每通道支持两个 Rank
• 支持动态频率调节（DFS），可根据带宽需求实时调整频率以优化功耗

2.2.3 Quad-SPI

简介
Quad-SPI 接口用于 SoC 与外部串行 Flash 存储器之间的通信，支持最多四条双向数据线传输，具备高灵活性并兼容多种 Flash 器件。

特性

• 支持 XIP（Execute-In-Place）模式与 Page 模式
• 数据线宽度可独立配置为 1/2/4 线
• 时钟频率范围：13.25 MHz 至 102 MHz
• 支持 SPI NOR Flash 与 SPI NAND Flash
• 支持 1.8 V 与 3.3 V 信号电平

2.2.4 eMMC 接口

简介
eMMC 接口作为 eMMC 总线的主机控制器，实现外部 eMMC 卡与内部系统总线主设备之间的数据传输。

特性

• 符合 8 位 eMMC 5.1 规范
• 兼容SDHCI寄存器集，并包含额外的供应商专用寄存器
• 支持 1 位 / 8 位 MMC 及 CE-ATA 卡
• 支持 SDHCI 规范定义的数据传输方式：
  • PIO
  • SDMA
  • ADMA
  • ADMA2
• 支持 eMMC 卡的 SPI 模式操作
• 支持 eMMC 5.1 定义的以下速度模式：
  • 传统模式：带宽高达26 MB/s，信号电压1.8 V
  • 高速SDR：带宽高达52 MB/s，信号电压1.8 V
  • 高速DDR：带宽高达52 MB/s，信号电压1.8 V
  • HS200：带宽高达200 MB/s，信号电压1.8 V
  • HS400：带宽高达400 MB/s，信号电压1.8 V
• 支持硬件自动生成所有命令与数据事务，并进行 CRC 校验
• 配备 1024 字节数据 FIFO 缓冲区（2 × 512 字节数据块）

2.2.5 SD/MMC 接口

简介 SD/MMC 接口作为 SD/MMC 总线的主机控制器，实现外部 SD/MMC 卡与内部系统总线主设备之间的数据传输。

特性

• 符合 4 位 SD 3.0 UHS-I 规范
• 兼容 SDHCI 寄存器集，并包含额外的供应商专用寄存器
• 支持 1 位 / 4 位 SD 存储卡
• 支持 SDHCI 规范定义的数据传输方式：
  • PIO
  • SDMA
  • ADMA
  • ADMA2
• 支持 SD 3.0 定义的以下速度模式：
  • 默认速度：带宽高达 12.5 MB/s，信号电压 3.3 V
  • 高速：带宽高达 25 MB/s，信号电压 3.3 V
  • SDR12：时钟频率高达 25 MHz，信号电压 1.8 V
  • SDR25：时钟频率高达 50 MHz，信号电压 1.8 V
  • SDR50：时钟频率高达 100 MHz，信号电压 1.8 V
  • SDR104：时钟频率高达 208 MHz，信号电压 1.8 V
  • DDR50：时钟频率高达 50 MHz，信号电压 1.8 V
• 支持硬件自动生成所有命令与数据事务，并进行 CRC 校验
• 支持读等待控制及 SD/MMC 卡的挂起/恢复功能
• 通过 GPIO 模式支持卡插拔检测
• 配备 1024 字节数据 FIFO 缓冲区（2 × 512 字节数据块）

2.2.6 UFS 接口

简介
UFS（Universal Flash Storage）接口为 SoC 提供高性能、低功耗的大容量存储解决方案，符合 JEDEC UFS 2.2、MIPI UniPro v1.6 及 MIPI M-PHY v3.0 规范。

UFS 通过串行接口支持最多 2 条通道，提供 2 路发送（TX）和 2 路接收（RX），实现全双工通信。支持高速模式（HS-GEAR3）与低速模式（PWM-GEAR1），兼具高带宽与低延迟特性。支持标准 SCSI 命令集，并允许系统直接从 UFS 存储启动。

特性

• 符合 JEDEC UFS 2.2 规范
• 符合 MIPI UniPro v1.6 与 MIPI M-PHY v3.0 规范
• 支持串行接口协议：
  • 高速模式（HS-GEAR3）：最多 2 TX + 2 RX 通道
  • 低速模式（PWM-GEAR1）
• 支持标准 SCSI 命令操作
• 支持从 UFS 存储直接启动系统

2.3 图像子系统

2.3.1 MIPI 摄像头输入接口（MIPI Camera IN Interface）

简介
MIPI 摄像头输入接口集成了四个 MIPI-CSI2 v1.1 控制器，每个控制器配备最多四条数据通道，单通道最高传输速率达 1.5 Gbps。

特性

• 可配置数据通道数：1、2 或 4 条
• 独立 D-PHY 资源：
  • CSI0 与 CSI1 各自拥有专用的 D-PHY 接口
• 共享 D-PHY 资源：
  • CSI2 与 CSI3 共享一个 4-lane D-PHY 接口；
    • 单独使用时，每个接口最多支持 4 条通道；
    • 同时使用时，每个接口最多支持 2 条通道
• 支持的输入数据格式：
  • Legacy YUV420 8-bit
  • YUV420 8-bit
  • YUV422 8-bit
  • RAW8
  • RAW10
  • RAW12
  • 嵌入式数据类型（Embedded Data）
• 支持的数据交织类型：
  • 数据类型交织（Data-type Interleaving）
  • 虚拟通道交织（Virtual-channel Interleaving）

架构框图

2.3.2 GPU（图形处理单元）

简介
本 GPU 架构基于多线程统一着色集群设计，采用高 SIMD 效率的 ALU 架构，并采用基于图块的延迟渲染（Tile-Based Deferred Rendering, TBDR）管线，支持多图块并发处理，可高效执行高性能 3D 图形与通用计算（GPGPU）任务。

特性

• 全面兼容主流图形与计算 API：
  • OpenGL ES 1.1 / 3.2
  • EGL 1.5
  • OpenCL 3.0
  • Vulkan 1.3
• 基于图块的延迟渲染 (TBDR) 技术，用于 3D 图形处理，支持并发多图块处理
• 可编程、抗锯齿（Anti-Aliasing）高质量图像
• 细粒度三角形剔除（Triangle Culling），提高渲染效率
• 支持 DRM 安全
• 支持 GPU 虚拟化，最多可创建 8 个虚拟 GPU 实例
• 多通道隔离技术，提供最多 8 个独立逻辑通道
• 每个通道/OS 上下文拥有独立 IRQ
• 与神经网络加速器配合使用时，可选 AI 加速协作
• 多线程统一着色引擎，支持：
  • 像素着色（Pixel Shading）
  • 顶点着色（Vertex Shading）
  • 通用计算着色器（Compute Shader / GPGPU）
• ALU 架构针对高 SIMD 利用率优化
• 采用统一内存架构（UMA）下的全虚拟化内存寻址
• 细粒度任务切换、负载均衡与电源管理
• 高级 DMA 驱动操作，最小化主机 CPU 干预
• 128 KB 系统级缓存（SLC）
• 专用纹理缓存单元
• 压缩纹理解码支持
• 几何处理阶段执行无损几何压缩
• 帧缓冲区支持无损或视觉无损压缩，显著降低带宽需求
• 用于 GPU 内核管理的专用固件处理器：
  • 单线程设计
  • 2 KB 指令缓存 + 2 KB 数据缓存
  • 独立功耗域（Power Island）
• 片上性能、功耗与统计寄存器，用于系统实时监控

2.3.3 V2D（2D 图形加速模块）

简介
V2D 是一个专用的 2D 硬件加速模块，支持常见的 2D 图像操作，包括格式转换、旋转、镜像、缩放、裁剪、纯色填充及 Alpha 混合等。

特性

• 缩放能力：
  • 最大支持 8× 放大
  • 最小支持 1/8× 缩小
• 旋转与镜像：
  • 支持 0°、90°、180°、270° 旋转
  • 支持水平/垂直镜像与翻转
• 混合与合成：
  • 支持简单图层与背景混合
• 图像裁剪（Cropping）
• 纯色填充（Solid Fill）
• 色彩空间转换：
  • RGB 与 BT.601 / BT.709（窄域与全域）互转
• 最大分辨率支持：4096 × 2160
• 抖动（Dithering）处理，实现更平滑的色彩过渡
• 支持内存管理单元（MMU）
• 总线接口：APB3、AXI3
• 支持的输入格式：
  • RGB888、RGBX888、RGBA8888、ARGB8888（可选 R/B 交换）
  • RGB565、RGBA5658、ARGB8565（可选 R/B 交换）
  • A8（8-bit Alpha 图像）、Y8（8-bit 灰度图）
  • YUV420 半平面格式（UV 可交换）
  • AFBC 16×16 RGBA8888（Layout0，支持 split/non-split）
  • AFBC 16×16 NV12（Layout1，支持 split/non-split）
• 支持的输出格式：
  • 与输入格式一致，包括 RGB、ARGB、A8、Y8、YUV420 及各类 AFBC 变体

2.4 视频子系统

2.4.1 简介

视频处理单元（Video Processing Unit，VPU）是一款四核视频加速器，支持多种视频标准的编解码处理。VPU 内置主机 CPU，并通过运行固件对硬件引擎进行控制，负责比特流解析、子模块调度以及错误恢复等任务。

VPU 最高运行频率可达 1 GHz，支持广泛的视频标准，包括 H.265、H.264、VP8、VP9、MPEG4、MPEG2 和 H.263。其典型并发处理能力包括：

• 支持 4K@60fps 同编同解
• 4K@90fps H.264/H.265 编码
• 4K@180fps H.264/H.265 解码

各视频编解码标准的实际处理均由专用硬件逻辑完成。宏块序列控制器（Macroblock Sequencer）作为主控单元，负责调度各子模块的处理流程，从而减轻处理器负载并降低固件复杂度。

此外，多个与标准无关的模块在运行时共享通用逻辑，以确保在不同视频标准下均具备高效率与流畅的性能表现。

2.4.2 视频编码器（Video Encoder）

通用编码特性

• 可配置的 Arm 帧缓冲压缩 (AFBC) 1.0 或 1.2 版本用于输入
• 支持 YUV422 与 YUV420 AFBC 块分割（16×16）
• 支持 stride（不适用于 AFBC 输入格式）
• 支持水平/垂直镜像（不适用于 AFBC 输入格式）
• 可选在编码前对输入帧进行 90° 步进旋转（不适用于 AFBC 输入格式）

注意：若 YUV422 格式在未转换为 YUV420 的情况下进行 90° 或 270° 旋转，输出将自动转为 YUV440 格式。

支持的源帧输入格式

• 单平面 YUV422，逐行扫描，YUYV 或 UYVY 交错排列

  注意：YUV422 输入可转换为 YUV420

• 单平面 RGB（8-bit），字节顺序：RGBA、BGRA、ARGB、ABGR
• 双平面 YUV420，逐行扫描，色度分量 UV 或 VU 交错
• 三平面 YUV420，逐行扫描

  注意：仅支持用于测试目的；不建议用于最佳性能

• AFBC YUV422
• AFBC YUV420

支持的编码格式

• HEVC（H.265）Main Profile
• HEVC (H.265) Main 10 Profile
• H.264 Baseline Profile（BP）
• H.264 Main Profile（MP）
• H.264 High Profile（HP）
• VP8
• VP9 Profile 0
• JPEG, baseline sequential

HEVC (H.265) 编码特性

• 输出比特流符合 HEVC Main Profile
• 编码性能：4K@90fps
• 最大帧尺寸：4096 × 4096 像素
• 位深：8-bit，支持 I、P、B 帧
• 支持分块模式（Tiled Mode），最多 4 个分块（仅支持水平分割）
• 运动估计（ME）：
  • 搜索窗口：水平方向 ±128 像素，垂直方向 ±64 像素
  • 精度：支持低至 1/4 像素（QPEL）
• 帧内预测模式：
  • 亮度（Luma）：8×8、16×16、32×32
  • 色度（Chroma）：4×4、8×8、16×16
• 帧间预测模式：8×8、16×16、32×32
• 变换尺寸：
  • 亮度：8×8、16×16、32×32
  • 色度：4×4、8×8、16×16
• 去块滤波（Deblocking Filter）
• 量化方式：固定 QP 或基于漏桶模型的码率控制（依据目标码率与缓冲区大小）
• 支持长参考帧（Long-term Reference Frames）
• 支持按 CTU 行粒度插入 Slice

注意：编码器不阻止输出超过每 CTU 的最大比特数限制

H.264 编码特性

• 编码比特流符合 Baseline、Main 与 High Profile
• 编码性能：4K@90fps
• 最大帧尺寸：4096 × 4096 像素
• 帧类型：支持 I 帧、P 帧和 B 帧
• 熵编码：CABAC 或 CAVLC

  注意：CAVLC 不支持 B 帧

• 运动估计（ME）：
  • 搜索窗口：水平方向 ±128 像素，垂直方向 ±64 像素
  • 精度：支持低至 1/4 像素（QPEL）
• 帧内预测模式：
  • 亮度：4×4、8×8、16×16
  • 色度：8×8
• 帧间预测模式：8×8、16×16
• 变换尺寸：4×4、8×8
• 去块滤波（Deblocking Filter）
• 量化方式：固定 QP 或基于漏桶模型的码率控制（依据目标码率与缓冲区大小）
• 支持长参考帧（Long-term Reference Frames）
• Slice 插入粒度：32 像素高的行

注意：

1. 更多细节请参见 ITU-T H.264 Annex B: VC-1 Compressed Video Bitstream Format and Decoding Process
2. 编码器不阻止输出超过每宏块的最大比特数限制

VP8 编码特性

• 编码性能：4K@90fps
• 最大帧尺寸：2048 × 2048 像素
• 帧类型：支持 I 帧与P 帧
• 运动估计（ME）：
  • 搜索窗口：水平方向±128 像素，垂直方向±64 像素
  • 精度：支持低至 1/4 像素（QPEL）
• 帧内预测模式：
  • 亮度：4×4、8×8、16×16
  • 色度：8×8
• 帧间预测模式：8×8、16×16
• 去块滤波
• 量化方式：固定 QP 或基于漏桶模型的码率控制（依据目标码率与缓冲区大小）

VP9 编码特性

• 输出比特流符合 VP9 Profile 0（8-bit）
• 编码性能：4K@90fps
• 最大帧尺寸：4096 × 4096 像素
• 采样深度：8-bit
• 帧类型：支持 I 与 P 帧
• 运动估计（ME）：
  • 搜索窗口：水平方向±128像素，垂直方向±64像素
  • 精度：支持低至1/4像素（QPEL）
• 帧内预测模式：
  • 亮度：8×8、16×16、32×32
  • 色度：4×4、8×8、16×16
• 帧间预测模式：8×8、16×16、32×32
• 变换尺寸：
  • 亮度：8×8、16×16、32×32
  • 色度：4×4、8×8、16×16
• 去块滤波
• 量化方式：固定 QP 或基于漏桶模型的码率控制（依据目标码率与缓冲区大小）

2.4.3 视频解码器（Video Decoder）

通用解码特性

• 支持以下输出帧格式：
  • 双平面 YUV420，逐行扫描，色度 UV 或 VU 交错
  • 三平面 YUV420，逐行扫描

    注意：三平面格式仅用于测试，常规应用中不推荐以获得最佳性能

• 为获得最佳性能，请确保 YUV 缓冲区对齐与 stride 设置正确
• 支持 8-bit YUV420 AFBC 输出格式
• 可配置 AFBC 1.0 或 AFBC 1.2 输出
• Stride 仅适用于逐行扫描格式
• 支持解码后输出前进行 90° 步进旋转

  注意：不适用于 AFBC 输出格式

• 支持在每帧输出中报告每个 32×32 像素块的平均亮度（luminance）与色度（chrominance）值

支持的解码格式

• HEVC（H.265）：Main Profile
• H.264：Baseline、Main、High Profiles
• VP8
• VP9：Profile 0 和 Profile 2（10-bit）
• VC-1：Simple Profile（SP）、Main Profile（MP）、Advanced Profile（AP）
• MPEG-4：Simple Profile（SP）、Advanced Simple Profile（ASP）
• MPEG-2：Main Profile（MP）
• H.263：Profile 0

HEVC（H.265）解码特性

• 完全符合 Main Profile
• 解码性能：4K@180fps
• 最大帧尺寸：4096 × 4096 像素

H.264 解码特性

• 完全符合 Baseline、Main、High 及 High 10 Progressive Profiles
• 解码性能：4K@180fps
• 无论 NAL 数据包格式设置如何，始终启用转义选项，以防止模拟网络抽象层 (NAL) 单元起始码

注意：更多细节请参见 ITU-T H.264 Annex B: VC-1 Compressed Video Bitstream Format and Decoding Process

VP8 解码特性

• 完全符合 VP8 规范
• 解码性能：4K@180fps
• 最大帧尺寸：2048 × 2048 像素

VP9 解码特性

• 完全符合 Profile 0
• 解码性能：4K@180fps
• 最大帧尺寸：4096 × 4096 像素

VC-1 解码特性

• 完全符合 VC-1 SP (Simple Profile), MP (Main Profile), and AP (Advanced Profile)
• 解码性能：4K@120fps
• 最大帧尺寸：2048 × 4096 像素

MPEG4 解码特性

• 符合 MPEG-4 SP (Simple Profile) 与 ASP (Advanced Simple Profile)
• 支持全局运动补偿（GMC），限制为单 warp 点
• 解码性能：4K@120fps
• 最大帧尺寸：2048 × 2048 像素

MPEG2 解码特性

• 符合 MPEG-2 MP (Main Profile)
• 解码性能：4K@120fps
• 最大帧尺寸：
  • 逐行流：宽度最高 4096 像素
  • 隔行流：宽度最高 2048 像素，高度最高 4096 像素

H.263 解码特性

• 符合 H.263 Profile 0
• 解码性能：4K@120fps
• 最大帧尺寸：宽高均达 2048 像素

2.5 显示子系统

2.5.1 显示控制器

简介
显示控制器是一个硬件模块，负责将内部存储器中的显示数据传输至 DSI 和 DP/eDP 控制器。该模块支持高分辨率面板及多种高级图像处理功能。

特性

• 分辨率支持：
  • 3840 × 2160 @ 60 fps s
  • 2560 × 1440 @ 144 fps
• 图层合成（Layer Composition）：
  • 支持最多 4 个全尺寸图层合成器
  • 通过 RDMA 通道的上下图层复用机制，最多可支持 16 个图层合成器
• 命令与回写（Command & Write-Back）：
  • 采用 cmdlist 机制配置硬件寄存器
  • 支持原始格式与 AFBC 格式的并发回写
  • 回写路径中支持抖动（Dithering）、裁剪（Cropping）和旋转（Rotation）
• 内存管理：
  • 配备高级 MMU，在 90° 与 270° 旋转操作中几乎无页缺失（Page Miss）
• 色彩与显示增强：
  • 支持色键（Color Keying）与纯色生成
  • 支持高级误差扩散（Error Diffusion）与基于图案的抖动算法
  • 支持色彩饱和度与对比度增强
  • 支持显示效果动态调节

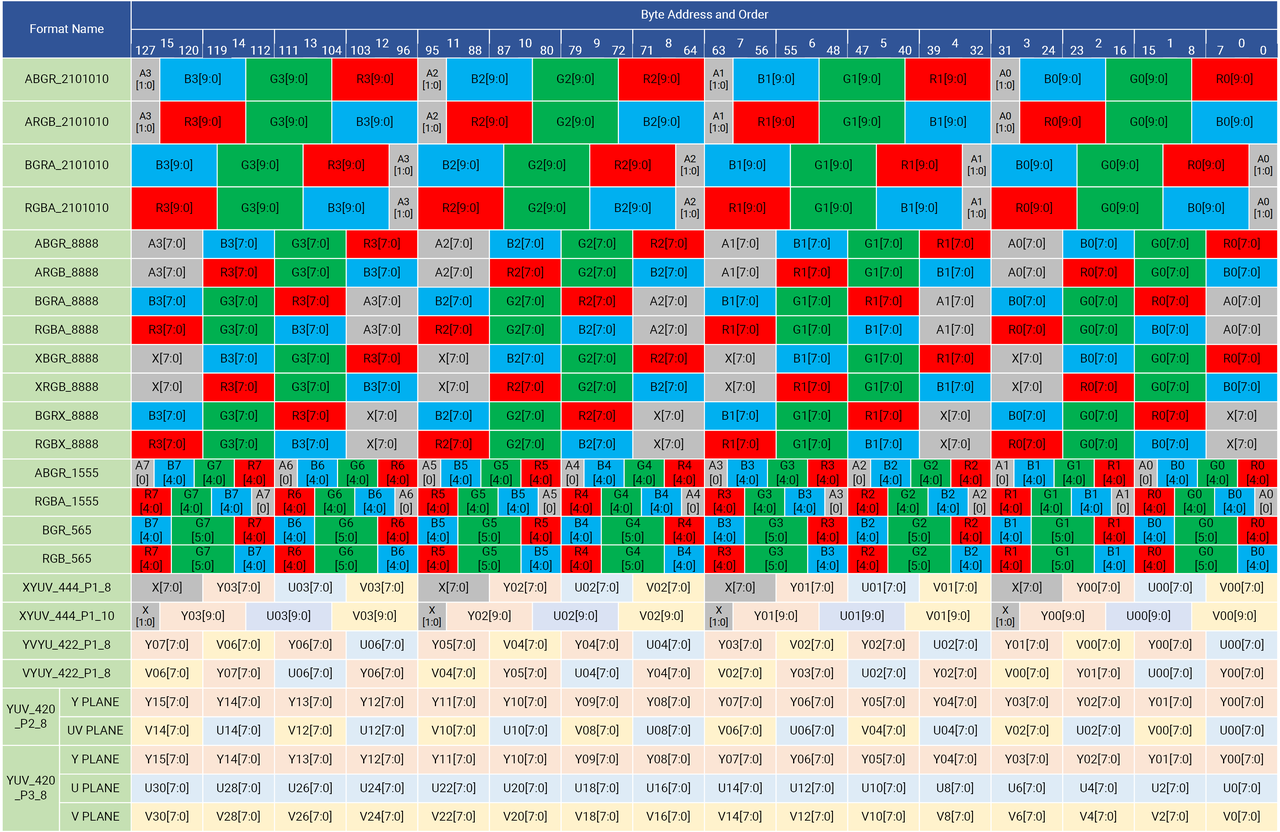

• 输入格式：
  • ABGR2101010、ARGB2101010、BGRA2101010、RGBA2101010
  • ABGR8888、ARGB8888、BGRA8888、RGBA8888
  • XBGR8888、XRGB8888、BGRX8888、RGBX8888
  • BGR888、RGB888、ABGR1555、RGBA5551、BGR565 / RGB565
  • XYUV_444_P1_8、XYUV_444_P1_10、YVYU_422_P1_8、VYUY_422_P1_8
  • YUV_420_P2_8、YUV_420_P3_8
• 输出格式：
  • RGB888、RGB565、RGB666
• 面板与模式支持：
  • 支持视频模式（Video Mode）与命令模式（Command Mode，帧缓冲位于 LCM 中）
  • 支持嵌入式 DFC 缓冲区实现 DDR 频率动态调节
• 源格式支持：
  • 同时支持 AFBC 与原始图像源

2.5.2 MIPI DSI 接口

简介
MIPI 显示串行接口（MIPI Display Serial Interface, DSI）是一种高速接口，用于连接主处理器与显示外设，完全符合 MIPI 联盟针对移动与嵌入式设备制定的相关规范。

特性

• 标准合规性：
  • MIPI DSI v1.2
  • MIPI D-PHY v1.2
  • Display Command Set (DCS) 标准
• 通道与速率支持：
  • 最多支持 8 条数据通道
  • 单通道最高传输速率可达 4.5 Gbps
  • 每个 D-PHY 链路支持 1 个活动面板
• 分辨率支持：
  • 最高支持 3840 × 2160 @ 60 fps 或 2560 × 1440 @ 90 fps
• 工作模式：
  • 命令模式（Command Mode）
  • 视频模式（Video Mode）
  • 视频突发模式（Video Burst Mode）
• 信号类型支持：
  • HS-TX（高速发送）
  • LP-TX / LP-RX（低功耗发送 / 接收）
  • LP-CLK / LP-CD（低功耗时钟 / 数据）
• 数据与通道特性：
  • 支持 DSI 与 DCS 规范定义的所有像素格式
  • 支持 MIPI 链路上的虚拟通道（Virtual Channels）
  • 支持突发视频模式，D-PHY 单通道速率最高达 4.5 Gbps

2.5.3 DP/eDP 控制器

简介
DP/eDP 控制器是一种显示接口控制器，用于管理从 SoC 到外部 DisplayPort (DP) 或嵌入式 DisplayPort (eDP) 面板的数据传输。

特性

• 符合 DisplayPort（DP）v1.2 标准
• 符合嵌入式 DisplayPort（eDP）v1.4 标准
• 支持最高分辨率：3840 × 2160 @ 60 fps 或 2560 × 1440 @ 144 fps

2.6 音频子系统

2.6.1 简介

K3 SoC 集成了一个功能完备的音频子系统，旨在提供高音质、低延迟的音频性能。该子系统包含多个 I²S 接口和 DisplayPort 音频接口，可广泛支持多媒体播放、语音通信等多样化应用场景中的录音与回放需求。

子系统包含以下主要接口：

• 6 路全双工 I²S 接口
• 4 路半双工 I²S 接口（其中两路连接至 DP/eDP 控制器）
• 2 路 DP/eDP 音频接口

2.6.2 全双工 I²S 接口特性

• 支持全双工操作，可同时进行播放与录音
• 符合标准 I²S 音频格式规范
• 固定音频参数：
  • 采样率：48 kHz
  • 数据位宽：16 位
  • 声道数：2（立体声）
• 可配置系统时钟（sysclk）模式：64fs、128fs 或 256fs

2.6.3 半双工 I²S 接口特性

• 支持半双工模式下的播放或录音
• 兼容标准 I²S、左对齐（Left-Justified）和右对齐（Right-Justified）格式
• 基础音频参数：
  • 采样率：48 kHz
  • 数据位宽：16 位
  • 声道数：2（立体声）
• 支持 TDM（时分复用）模式：
  • 支持 DSP_A 与 DSP_B 模式
  • 采样率：48 kHz
  • 数据位宽：16 位 / 32 位
  • 最多支持 4 个声道

2.6.4 DP/eDP 音频接口特性

• 支持通过 DisplayPort 或嵌入式 DisplayPort（eDP）链路传输音频
• 兼容 I²S、左对齐及右对齐格式
• 音频参数：
  • 采样率：最高达 192 kHz
  • 数据位宽：16 位 / 20 位 / 24 位
  • 声道数：2（立体声）

2.7 互联子系统

2.7.1 PCIe 3.0 （含IOMMU）

简介
K3 SoC 集成了五个 PCIe 端口 —— PCIeA、PCIeB、PCIeC、PCIeD 和 PCIeE，每个端口均支持 PCIe Gen3 规范，单通道速率高达 8 GT/s。

• 通道配置：
  • PCIeA 提供 8 条通道
  • PCIeB 与 PCIeC 各提供 2 条通道
  • PCIeD 与 PCIeE 各提供 1 条通道
• 模式支持：
  • PCIeA 支持双模式操作（Root Complex / Endpoint）
  • PCIeB、PCIeC、PCIeD 和 PCIeE 仅支持 Root Complex（RC）模式
• 虚拟通道（Virtual Channel）：
  • PCIeB、PCIeC、PCIeD 和 PCIeE 支持 VC0 与 VC1
• IOMMU 支持：
  • PCIeA、PCIeB 和 PCIeE 支持 IOMMU，用于设备虚拟化
• PHY 配置：
  • 共集成 6 个 PHY，提供 8 条通道
  • PHY0 与 PHY1 为双通道 PHY
  • PHY2、PHY3、PHY4 与 PHY5 为单通道 PHY
  • PHY2、PHY3 和 PHY4 在 PCIe 与 USB 之间共享

特性

• 支持双模式操作，可通过编程配置为 Root Complex（RC）或 Endpoint（EP）
• 集成内部地址转换单元（Internal Address Translation Unit, iATU），包含 8 个出站（Outbound）和 8 个入站（Inbound）映射表项
• 集成 DMA 引擎，具备硬件流控机制，包含 4 个写通道和 4 个读通道
• 支持 ECRC（End-to-End CRC）生成与校验
• 支持最大有效载荷（Max Payload Size）达 256 字节
• 支持自动通道翻转（Lane Flip）与极性反转（Lane Reversal）
• 支持 Active State Link Power Management（ASPM），涵盖 L0 与 L1 电源状态
• 支持延迟容忍度报告（Latency Tolerance Reporting, LTR）
• 支持虚拟通道 VC0 与 VC1
• 支持精确时间测量（Precision Time Measurement，PTM）
• 支持基于 ID 的排序（ID-Based Ordering, IDO）
• 支持 Completion Timeout 范围配置
• 支持独立展频的分离参考时钟（Separate Reference Clock with Independent Spread, SRIS）
• 支持最多 64 个出站 Non-Posted 请求
• 支持最多 32 个未完成的 AXI 从设备 Non-Posted 请求
• Endpoint（EP）模式下：
  • 支持 Function 0，配备 6 个可编程尺寸的 BAR（Base Address Register）
  • 支持 MSI（Message Signaled Interrupt）能力
• Root Complex（RC）模式下：
  • 集成 MSI 与 MSI-X 接收模块

2.7.2 USB

简介
K3 SoC 集成了多个 USB 接口，以支持高速连接和灵活的设备配置。USB 子系统包含以下端口：

• 1 个 USB 2.0 Host 端口
• 1 个 USB 3.0 DRD（Dual-Role Device，双角色设备）端口，集成 USB 2.0 DRD 接口（称为 USB 3.0 Port A）
• 3 个 USB 3.0 Host 端口（USB 3.0 Port B/C/D）——其 SuperSpeed PHY 与 PCIe 共享，可在 USB 或 PCIe 模式下运行，但同一时间仅能启用其中一种功能

USB 2.0 Host 端口特性

控制器

• 仅支持 USB 2.0 Host 模式
• 完全符合 USB 2.0 规范
• 主机控制器寄存器及数据结构遵循 Intel xHCI 规范
• 支持 High-Speed（480 Mb/s）、Full-Speed（12 Mb/s）和 Low-Speed（1.5 Mb/s）操作

通信接口

• 采用 UTMI+（30/60 MHz）接口连接 USB 2.0 PHY

时钟域

• UTMI+ PHY（30/60 MHz）
• MAC（标称 125 MHz）
• 总线时钟域
• RAM 时钟域

系统与电源管理

• 集成 DMA 控制器
• 支持 USB 2.0 Suspend 模式

端点与内存

• Device 模式下最多支持 32 个端点
• 端点 FIFO 大小可灵活配置（不强制为 2 的幂次），便于连续内存分配
• 支持描述符缓存与数据预取，提升高延迟系统中的性能

其他特性

• 软件控制的标准 USB 命令（SETUP 包可转发至应用层进行解析）
• 硬件级 USB 总线及包级错误处理机制
• 支持中断

USB 3.0 DRD 端口特性（Port A，含 USB 2.0 DRD 接口）

控制器

• 同时支持 USB 3.0 与 USB 2.0 的 Host 和 Device 模式
• 完全符合 USB 3.0 与 USB 2.0 规范
• USB 3.0 Host 控制器寄存器及数据结构遵循 Intel xHCI 规范
• USB 3.0 Device 控制器寄存器及数据结构为自定义格式，需通过软件配置
• 支持1个USB 3.0 端口和 1 个USB 2.0端口
• 支持 SuperSpeed（5 Gb/s）、High-Speed（480 Mb/s）、Full-Speed（12 Mb/s）及 Low-Speed（1.5 Mb/s，仅限 Host 模式）

通信接口

• USB 3.0 PHY 采用 PIPE3（125 MHz）接口
• USB 2.0 PHY 采用 UTMI+（30/60 MHz）接口

时钟域

• PIPE3 PHY（125 MHz）
• UTMI+ PHY（30/60 MHz）
• MAC（标称 125 MHz）
• 总线时钟域
• RAM 时钟域

系统与电源管理

• 集成 DMA 控制器
• 支持 USB 2.0 Suspend 模式
• 支持 USB 3.0 U1/U2/U3 低功耗状态

端点与内存

• Device 模式下最多支持 32 个端点
• 端点 FIFO 大小可灵活配置
• 支持描述符缓存与数据预取，优化吞吐性能

其他特性

• 软件控制的标准 USB 命令
• 硬件级 USB 总线及包级错误检测与恢复机制
• 中断支持
• USB 3.0 SuperSpeed PHY 集成内部 Type-C 插拔方向切换开关，可通过 GPIO 输入控制

USB 3.0 Host 端口特性（Ports B/C/D）

控制器

• 支持 USB 3.0 与 USB 2.0 Host 模式
• 完全符合 USB 3.0 与 USB 2.0 规范
• USB 3.0 Host 控制器寄存器及数据结构遵循 Intel xHCI 规范
• 支持 1 个USB 3.0 端口和 1 个 USB 2.0 端口
• 支持 SuperSpeed（5 Gb/s）、High-Speed（480 Mb/s）、Full-Speed（12 Mb/s）和 Low-Speed（1.5 Mb/s）操作

通信接口

• USB 3.0 PHY 采用 PIPE3（125 MHz）接口
• SuperSpeed PHY 与相应的 PCIe 端口共享（一次只能激活一个功能）
• USB 2.0 PHY 采用 UTMI+（30/60 MHz）接口

时钟域

• PIPE3 PHY（125 MHz）
• UTMI+ PHY（30/60 MHz）
• MAC（标称 125 MHz）
• 总线时钟域
• RAM 时钟域

系统与电源管理

• 集成 DMA 控制器
• 支持 USB 2.0 Suspend 模式
• 支持 USB 3.0 U1/U2/U3 低功耗状态

端点与内存

• Device 模式下最多支持 32 个端点
• 端点 FIFO 大小可灵活配置
• 描述符缓存与数据预取，提升性能

其他特性

• 软件控制的 USB 命令
• 硬件级 USB 总线及包级错误处理机制
• 支持中断

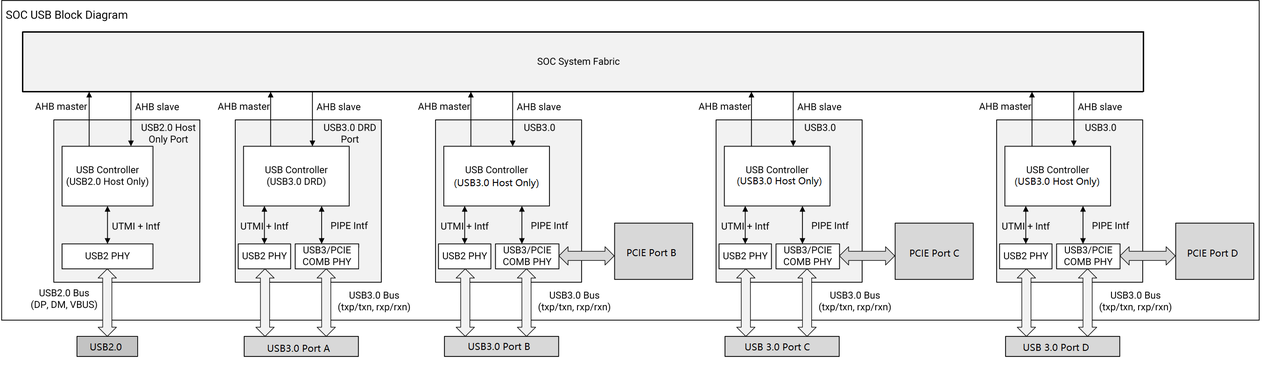

模块框图

2.7.3 以太网 GMAC

产品简介
K3 集成了四个千兆媒体访问控制器（Gigabit Media Access Controller, GMAC）接口，符合 IEEE 802.3-2015 标准，适用于音视频（AV）桥接/节点、交换机、网络接口卡（NIC）以及数据中心桥接等应用场景。

特性

• 支持 10 / 100 / 1000 Mbps 链路速度
• 支持 MII、RMII 和 RGMII 接口
• 提供一组丰富的数据包（packet）过滤功能，包括：
  • MAC 地址的哈希（Hash）与精确（Perfect）匹配过滤
  • 源/目的 IP 地址过滤
  • 源/目的 TCP/UDP 端口过滤
• 兼容 IEEE 1588 v1/v2，时间同步精度可达亚微秒级
• 支持基于 UDP 的 PTP 一阶段（One-step）时间戳
• 传输流量控制：
  • 全双工模式下支持 IEEE Pause 帧或优先级流控（Priority Flow Control, PFC）帧
  • 半双工模式下采用背压（Backpressure）机制
  • 通过 IEEE Pause 帧实现接收方向流控
• 提供全面的 TCP/IP 卸载功能：
  • 源地址和 VLAN 的插入、替换和删除
  • 通过基于硬件的校验和计算和插入来传输校验和卸载
  • 通过硬件校验和验证接收校验和卸载
  • IP 校验和卸载：支持硬件计算并插入
  • TCP/UDP 校验和卸载：支持硬件计算并插入
  • 支持报文头与有效载荷分离存储（Header/Payload Split）
  • TCP/UDP 分段卸载（TSO, TCP Segmentation Offload）
• 支持时间敏感网络（TSN）：
  • 调度流量增强（IEEE 802.1Qbv-2015）
  • 帧抢占（Frame Preemption, IEEE 802.1Qbu-2016）
  • 基于时间的调度（Time-based Scheduling）

2.7.4 CAN-FD 接口

简介
K3 最多集成 10 路 CAN-FD 接口。每个 CAN-FD 控制器均为完整的 CAN 协议实现，同时兼容 CAN with Flexible Data-Rate（CAN-FD） 与 CAN 2.0 Part B 规范，适用于高性能汽车电子及工业通信场景。

特性

• 完全符合 CAN-FD 协议与 CAN 2.0 Part B 标准，支持：
  • 标准帧与扩展帧格式
  • 数据载荷长度从 0 至 64 字节
  • 可编程码率 （Bit Rate）
  • 基于内容的寻址（Content-Related Addressing）
• 符合 ISO 11898-1 标准
• 硅验证通过 ISO 16845-1:2016 CAN 一致性测试
• 灵活的消息邮箱（Mailbox）配置：
  • 每个邮箱可配置为 0、8、16、32 或 64 字节
  • 支持独立配置为发送或接收标准/扩展消息
• 接收 FIFO：
  • 最多支持 6 帧深度
  • 自动指针管理，并支持 DMA 传输
• 传输特性：支持中止功能，可配置优先级（最低ID、最低缓冲区编号或最高优先级）
• 灵活的消息缓冲区：128个槽位（每个8字节），可配置为发送器或接收器
• 可编程时钟源：外设时钟或振荡器
• 可用于通用存储的RAM（非传输/接收必需）
• 特殊工作模式：
  • 监听模式（Listen-Only Mode, LOM）
  • 自环回模式（Loop-Back Mode），用于自检
  • 在低功耗模式（Doze 和 Stop）下支持“伪网络”（Pretended Networking）唤醒功能
• 定时与同步：
  • 16位自由运行定时器，可选外部时钟信号
  • 通过特定报文实现全局网络时间同步
  • 错误状态寄存器 1（Error Status 1）中的 SYNCH 位指示同步状态
• 错误处理机制：
  • 发送报文提供 CRC 状态反馈
  • 每字节配备 5 位奇偶校验码，可纠正单比特错误、检测双比特错误（SEC-DED）
• 高级接收过滤功能：
  • ID过滤支持128个扩展ID、256个标准ID或512个部分（8位）ID
  • ID 过滤表中最多可包含 32 个元素
  • 支持标识符匹配命中指示（Identifier Acceptance Filter Hit Indicator, IDHIT）
• 支持 CAN-FD 高速模式下的收发器延迟补偿（Transceiver Delay Compensation, TDC）
• 低延迟高优先级通信：
  • 通过仲裁机制确保高优先级消息的低传输延迟
• 每个邮箱/FIFO 支持独立且可屏蔽的中断
• 完全向后兼容早期 CAN-FD 版本

2.7.5 SPI 接口

简介
SPI（Serial Peripheral Interface，串行外设接口）是一种同步串行通信接口，支持通过 Motorola SPI 协议与外部设备进行数据交互。该接口可配置为 Master 模式（连接的外设作为 Slave）或 Slave 模式（连接的外设作为 Master）。

特性

• 支持SPI规范定义的所有四种 CPOL/CPHA 组合。
• 可灵活配置为 Master 或 Slave 工作模式。
• 支持仅接收（Receive-without-Transmit）操作模式。
• 串行波特率范围：
  • 最低推荐速率：6.3 Kbps
  • 最高支持速率：52 Mbps
• 数据大小可配置为 8 位、16 位、18 位或 32 位。
• 配备独立的发送（TXFIFO）与接收（RXFIFO）缓冲区：
  • 在非打包数据模式下，两个 FIFO 均为 32 个条目 ×32 位，总共支持 32 个样本
  • 在打包数据模式下，8 位或 16 位数据使用双深度FIFO，提供 64 个条目 ×16 位，总共支持 64 个样本
  • 两种 FIFO 均支持通过 程序化 I/O（PIO） 或 DMA 突发传输 进行数据加载与卸载。

2.7.6 UART 接口

简介
UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）模块提供系统与外部设备之间的异步串行通信。该模块支持灵活配置、高效数据处理及诊断功能，适用于低速至高速等多种通信场景。

特性

• 接口：支持多达 17 个独立的UART接口。包括 11 个 AP 域 UART 和 6 个 RCPU 域 UART
• 兼容性：完全兼容业界标准的 8250 UART 规范
• 异步通信：在串行数据流中自动插入和移除起始位、停止位和奇偶校验位
• 中断控制：可独立控制发送、接收、线路状态和数据设置中断（Data Set Interrupt）
• 调制解调器控制（Modem Control）：AP 域的 UART1–UART10 和 RCPU 域的 UART1 支持 CTS 和 RTS
• 自动流控（Auto Flow Control）：
  • RTS（输出）：由 UART 接收 FIFO 自动驱动
  • CTS（输入）：由外部调制解调器的发送信号控制
• 可编程串行参数：
  • 字符长度：7 或 8 位
  • 校验方式：偶校验、奇校验或无校验
  • 停止位：1 位
  • 波特率：最高达 3.6 Mbps（适用于 4 路高速 UART）
  • 支持伪起始位（False Start-Bit）检测
• FIFO 缓冲区：
  • 发送 FIFO：256 字节
  • 接收 FIFO：256 字节
• 诊断功能：
  • 环回模式（Loopback Mode），用于通信链路验证
  • 中断、奇偶校验和帧错误模拟
• DMA 支持：提供独立的 DMA 请求通道，分别用于发送和接收操作

2.7.7 I²C 总线接口

产品简介
Inter-Integrated Circuit（I²C）总线是一种支持多主设备的串行通信总线，具备冲突检测与总线仲裁能力。
I²C 总线接口可在 I²C 总线上配置为 主设备（Master） 或 从设备（Slave）。该串行接口由 Philips 公司开发，仅需两条信号线即可实现通信：

• SDA：双向数据线，用于输入和输出
• SCL：时钟线，提供时序基准与总线控制

I²C 总线可实现 I²C 控制器与各类外部 I²C 外设或微控制器之间的无缝通信。其简洁的硬件设计为片上与片外设备之间传输控制与状态信息提供了高效且低成本的解决方案。

该 I²C 总线接口挂接于外设总线（Peripheral Bus），并支持以下功能：

• 通过带缓冲的接口进行可靠的数据传输
• 通过内存映射寄存器（Memory-Mapped Registers）实现控制与状态管理

特性

• 最多支持 10 路独立 I²C 接口
• 符合 I²C 总线规范 Version 2.1，但以下功能除外：
  • 硬件通用呼叫（General Call）支持
  • 10 位从设备地址（10-bit Slave Addressing）
  • CBUS 兼容性
• 支持 多主设备（Multi-Master）操作 与 总线仲裁机制
• 支持以下工作模式及速率：
  • 标准模式（Standard Mode）：最高 100 Kbps
  • 快速模式（Fast Mode）：最高 400 Kbps
  • 高速从设备模式（High-Speed Slave Mode）：最高 3.4 Mbps（仅限高速 I²C）
  • 高速主设备模式（High-Speed Master Mode）：最高 3.3 Mbps（仅限高速 I²C）

注意：

1. 在高速主设备模式下，实际工作频率受限于总线上上拉电阻的阻值。
2. SCL 时钟频率 f 与上拉电阻 R 成反比关系，即 f ∝ 1/R。

模块框图

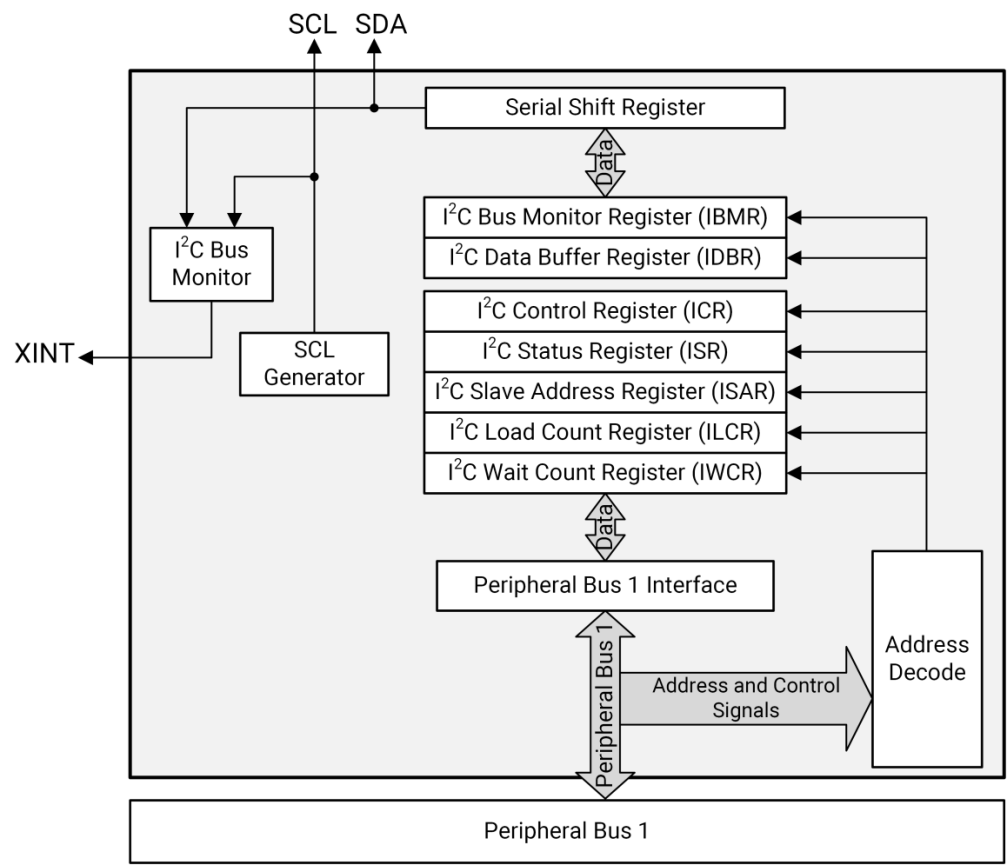

I²C 总线接口的架构如下图所示：

2.7.8 红外接收接口（IR-RX Interface）

简介
IRC（红外控制器，Infrared Remote Control Receiver）用于接收来自外部红外源的红外信号。

特性

• 最多支持 4 路 IRC 模块
• 将接收到的红外信号转换为 游程编码（Run-Length Code, RLC）格式
• 可配置的信号脉宽阈值，用于噪声滤波与有效信号检测
• 配备 32 字节 FIFO，用于暂存接收到的数据
• 采样时钟最高可达 102.4 MHz，内置 24 位频率分频器，允许用户灵活配置采样时钟频率

2.7.9 eSPI

简介
eSPI 控制器完整实现了 Enhanced Serial Peripheral Interface（eSPI）v1.0 协议，该协议由 Intel 于 2016 年正式发布，旨在替代传统的 LPC（Low Pin Count）接口，显著降低引脚数量与功耗。eSPI 广泛应用于嵌入式控制器（EC）、基板管理控制器（BMC）、Super I/O（SIO）器件、Port-80 调试卡等场景。

eSPI 在电气特性上沿用 SPI 总线基础，但重新定义了协议层。相比 LPC 接口，eSPI 具备以下优势：

• 将所有 LPC/SMBus/边带信号统一转换为 带内（in-band）信号，大幅减少所需引脚数
• 支持 20 MHz、25 MHz、33 MHz、50 MHz 和 66 MHz 多种工作频率，提供更高带宽
• 采用 1.8 V 接口电压

基本特性

• 完全符合 eSPI v1.0（2016）规范
• 支持四种通道类型：外设通道（Peripheral Channel, PR）， 带外通道（Out-of-Band Channel, OOB）， 虚拟线通道（Virtual Wires Channel, VW）， Flash 访问通道（Flash Access Channel）
• I/O 模式支持：1×、2×、4×
• 频率模式支持：20 / 25 / 33 / 50 / 66 MHz
• 支持最多连接 1 个从设备（SLAVE0）
• 支持自动 CRC 插入与校验，可通过设置 CRC_CHECK_EN（0x68，SLAVE0_CONFIG）启用 CRC 校验
• 提供两路合并中断输出：控制器状态/错误中断和VW 中断；CPU 通过读取状态寄存器识别具体中断源
• 集成看门狗与软件复位机制，防止在通过 AXI3 从接口执行 PR 读操作时因从设备无响应导致总线挂死
• 支持主接口自动门控，在空闲期间降低功耗
• 允许软件重写内部从设备状态寄存器，便于调试
• 提供寄存器映射的 RESET# 信号，用于复位 eSPI 从设备

PR 通道特性

• PR 通道为软件提供对从设备进行透明读写操作的机制
• eSPI 控制器的 AXI 从接口可转换为 eSPI 总线上的 PR 读写操作；反之，eSPI 总线上从设备发起的请求将转换为 AXI 主接口读写操作，简化 PR 通道通信流程
• 发送（TX）与接收（RX）数据分别存储于独立的 32 位 × 16 深度 FIFO
• 使用两个 32 MB 地址窗口通过配置 PR_BASE_ADDR_MEM_0（0x38）和 PR_BASE_ADDR_MEM_1（0x3C），可访问从设备完整的 32 位内存地址空间
• 一个 16 KB 的地址空间用于 PR I/O 读写操作，允许直接访问 16 位 I/O 空间
• PR通道上的消息类型传输通过操作寄存器进行启动和接收，并使用独立的32字节FIFO
• 最大传输单元：PR_MAX_SIZE = 64 字节，要求主从设备在 PR 通道上的每次传输不得跨越 64 字节边界

VW 通道特性

• 支持 VW 中断 0–23
• 最多支持 16 路 GPIO，划分为 4 组，对应 4 个索引；GPIO 组与 VW 通道索引的映射关系可配置
• 单次 VW 传输最大计数为 16
• 可通过寄存器配置触发从设备的中断或 GPIO 操作
• 支持中断与 GPIO 状态的自动更新
• 支持系统事件索引 2–7，并生成相应中断
• 每个中断均关联一个状态寄存器，支持中断屏蔽与极性配置

OOB 通道特性

• OOB 请求转发由 CPU 通过中断处理
• 单次 OOB 传输最大长度为 128 字节

Flash 访问通道特性

• Flash 访问请求转发由 CPU 通过中断处理
• 单次 Flash 访问传输最大长度为 128 字节

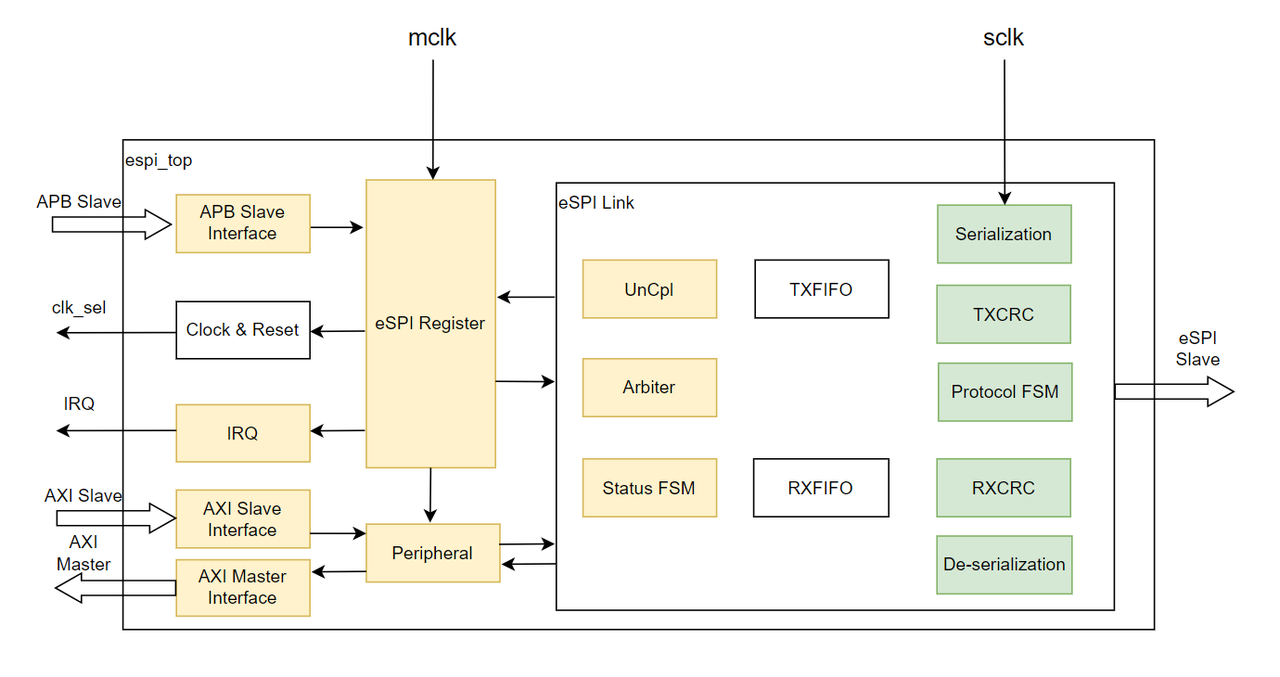

模块框图 eSPI 控制器架构如下图所示：

2.8 安全子系统

2.8.1 密码引擎（Crypto Engine）

简介
支持国际通用密码算法及中国商用密码算法。

特性

• 哈希算法：SHA1 / SHA224 / SHA256、SM3
• 对称加密算法：AES-128 / 192 / 256、SM4
• 非对称加密算法：RSA-1024 / 2048 / 4096、ECC-128 / 256 / 512、SM2

2.8.2 TRNG

简介
符合中国商用密码标准的真随机数发生器（True Random Number Generator, TRNG）。

特性

• 内置 32 位 TRNG
• 满足 随机性、不可预测性与不可重现性 的安全要求

2.8.3 eFuse

简介
集成 4096 位 eFuse，划分为 16 个 Bank，每个 Bank 为 256 位，其中*256 位可供用户自定义使用。

特性

• 支持 eFuse Bank 锁定（防篡改）
• 支持 硬件参数自动加载
• 支持 芯片生命周期管理
• 支持 安全启动（Secure Boot）配置
• 支持 根密钥（Root Key）及加密保护密钥的存储
• 支持 256 位非易失性计数器（NV Counter）

2.8.4 IOPMP

简介
IOPMP（I/O Physical Memory Protection，I/O 物理内存保护）模块与 PMP（Physical Memory Protection）协同设计，用于保障平台外设的安全访问控制。

• PMP 负责校验由 RISC-V 核心发起的总线访问请求；
• IOPMP 则负责验证由其他总线主设备。

IOPMP 仅可由 安全世界（Secure World） 配置，用于定义非 CPU 主设备所发起事务的访问权限与属性。 所有此类事务均需通过 IOPMP 条目检查，仅当权限验证通过后才允许访问。

特性

• 支持对 读、写、执行 权限的细粒度访问控制
• 总线请求在权限检查后会产生一个周期的延迟
• 支持 访问违规事件信息记录
• 支持 访问违规中断生成
• 集成 9 个 IOPMP 实例，为各类硬件模块与子系统提供独立的安全管控能力

2.9 系统外设

2.9.1 DMA

简介
直接存储器访问（Direct Memory Access, DMA）控制器用于在内存与外设之间传输数据，无需 CPU 干预，从而显著提升系统性能并降低处理器开销。

外设不会直接向内存控制器发起地址或命令请求。取而代之的是，每个来自外设的 DMA 请求将触发一次对应的内存总线事务。

此外，处理器亦可通过 DMA 控制器访问外设总线。此时，DMA 控制器作为 DMA 桥接器（DMA Bridge），可在必要时绕过系统的主 DMA 路径，实现灵活的数据通路。

DMA 控制器通过 16 个可配置 DMA 通道，在 DMA 直通模式（Flow-Through Mode） 下支持多种数据传输类型。支持的传输路径如下表所示：

源 / 目标 Source / Destination	片上内存 Internal Memory	片外内存 External Memory	片上外设 Internal Peripheral	片外外设 External Peripheral
片上内存 Internal Memory	直通模式	—	—	—
片外内存 External Memory	直通模式	直通模式	—	—
片上外设 Internal Peripheral	直通模式	直通模式	—	—
片外外设 External Peripheral	直通模式	直通模式	—	—

特性

• 集成 两个独立的 DMA 控制器实例，分别用于：
  • 安全域（Secure Domain）
  • 非安全域（Non-Secure Domain）
• 在 DMA 直通模式 下支持以下数据传输类型：
  • 内存 ↔ 内存（Memory-to-Memory）
  • 外设 → 内存（Peripheral-to-Memory）
  • 内存 → 外设（Memory-to-Peripheral）
• 支持 Flash 与 DDR 内存之间的直通模式数据传输
• 优先级机制：最多可同时处理 4 个存在未完成请求的 DMA 通道
• 16 个 DMA 通道均支持两种工作模式：
  • 描述符获取模式（Descriptor-Fetch Mode）
  • 非描述符获取模式（Non-Descriptor-Fetch Mode）
• 支持以下 高级描述符模式：
  • 描述符比较（Descriptor Comparison）
  • 描述符跳转（Descriptor Branching）
• 支持从外设接收缓冲区中 提取尾部字节（Trailing Bytes）
• 可配置突发传输长度：8、16、32 或 64 字节
• 可编程外设数据宽度：字节（Byte）、半字（Half-Word）或字（Word）
• 单个描述符最大支持 8191 字节 数据传输；更大传输通过 多描述符链式连接（Chaining） 实现
• 支持 流控位（Flow Control Bit），用于同步 DMA 请求与外设就绪状态（仅当流控位有效时才执行传输）
• 64 位地址总线，支持对 4 GB 以上物理地址空间 的直接访问

模块框图

DMA 控制器架构如下图所示：

2.9.2 HDMA

产品简介
K3 集成了 8 个 AXI DMA 控制器（HDMA）。HDMA IP 核是一款高性能、高吞吐量的通用 DMA 控制器，专为在系统内存与高速外设（如高速数据转换器）之间高效传输数据而设计。

特性

• 支持 非对齐地址传输（Unaligned Address Transfers）
• 支持 自动跨越 4KB 地址边界（Automatic 4K Boundary Crossing）
• 采用 零延迟传输切换架构，确保高速流式数据的连续无中断传输
• 支持 循环传输模式（Cyclic Transfers）
• 支持 二维传输（2D Transfers）
• 支持 分散-聚集传输（Scatter-Gather Transfers）
• 支持 帧锁（Framelock）机制，用于多路数据流的精确同步
• 支持 自动运行模式，实现自主传输操作

2.9.3 定时器（Timer）

简介
K3 SoC 集成了 9 个通用 32 位定时器，用于各类系统级应用。每个定时器均配备独立的 32 位定时器计数控制寄存器（TCCRn），并以 向上计数（Up-Counter） 模式工作。

特性

• 可编程计数模式：
  • 快速计数模式（Fast Count Mode）：输入时钟频率可选 12.8 MHz、6.4 MHz、3 MHz 或 1 MHz
  • 慢速计数模式（Slow Count Mode）：输入时钟频率为 32.768 kHz

2.9.4 看门狗定时器（Watchdog Timer, WDT）

简介
K3 SoC 集成了 6 个 24 位看门狗定时器（WDT），用于监控系统运行状态，并在发生软件故障或系统挂死时触发恢复操作。

特性

• 可编程计数模式：
  • WDT 使用 256 Hz 的输入时钟频率
  • 每个 WDT 包含一个 24 位计数器

2.9.5 温度传感器（Temperature Sensor）

简介
K3 集成了一个温度传感器（TSEN）模块，支持 7 个独立的温度采样点，用于监测芯片内部多个关键位置的热状态。该模块可提供实时温度数据，使系统能够执行动态热管理（Dynamic Thermal Management）及过温保护操作。

特性

• 支持系统重启温度阈值配置
• 提供 7 个独立的温度测量点 分别如下：
  • top sensor
  • Vpu sensor
  • Gpu sensor
  • Cluster0 sensor
  • Cluster1 sensor
  • Cluster2 sensor
  • Cluster3 sensor
• 具备 12 位温度采样精度，实现高精度热监控

2.9.6 脉宽调制接口（PWM）

产品简介
脉宽调制（Pulse Width Modulation, PWM）接口通过数字信号实现对模拟电路及外设的精确控制。该接口支持可编程波形生成，频率、占空比和相位均可调节，适用于电机控制、LED 调光、音频调制等多种应用场景。

特性

• 通道：K3 包含 20 路独立 PWM 通道（PWM0–PWM19），每路均配备专属配置寄存器
• 独立控制能力：
  • 每个通道可独立运行，并通过多功能引脚输出 PWM 信号
• 时序控制：
  • 可单独控制每个 PWM 输出的上升沿和下降沿时序
  • 支持 连续模式运行 或 动态可调波形，灵活适配不同应用需求
• 频率与占空比：
  • 频率范围：195.3 Hz 至 12.8 MHz
  • 支持 50% 固定占空比；其他占空比值取决于所选频率下的分辨率
• 计数器与分频器：
  • 6 位时钟分频器和10位周期计数器，用于精细的频率控制
  • 15 位脉冲计数器，用于高精度脉冲生成
• 省电功能：
  • 支持省电模式，可通过停止通道的内部时钟（PSCLK_PWM）并将输出（PWM_OUT）保持在恒定的高电平或低电平状态，从而在不需要PWM输出时降低功耗

2.9.7 邮箱（Mailbox）

简介
邮箱（Mailbox）模块提供一种 片上多处理器间通信机制，支持不同处理器高效地交换消息。

特性

• 每个实例支持四个邮箱通道和两个用户
• 每个邮箱通道配备一个 8 × 32 位 FIFO
• 提供独立的阈值寄存器，用于生成新消息和非空中断
• 每个邮箱通道的消息方向（发送/接收）可通过软件灵活配置

模块框图

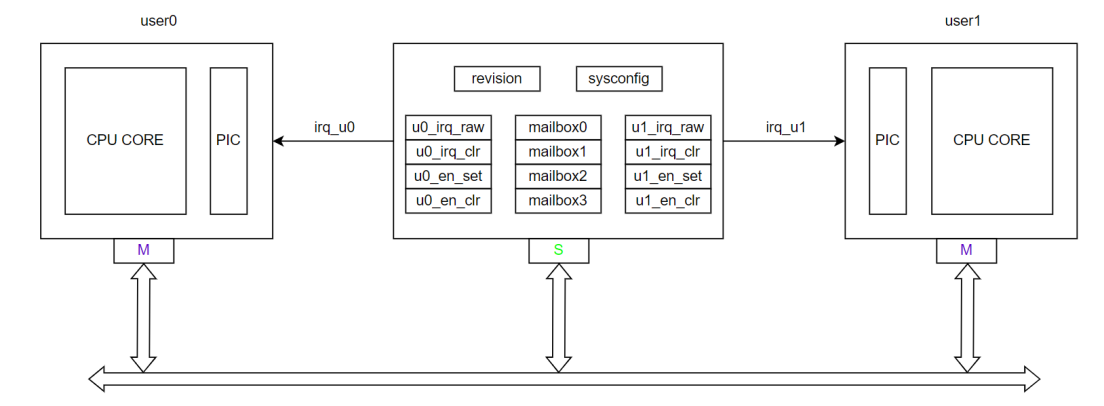

Mailbox 架构如下图所示：

2.9.8 自旋锁（Spinlock）

简介
自旋锁是一种用于多核系统的硬件同步机制。它可以防止同时访问共享资源，从而确保数据一致性。

特性

• 每个 Spinlock 实例支持 32 个独立锁单元（Lock Units）
• 支持两种锁状态：已锁定（Locked） 与 未锁定（Unlocked）

2.9.9 通用输入输出（GPIO）

简介
K3 提供通用输入输出（General-Purpose Input/Output, GPIO）端口，用于生成或捕获应用特定的数字信号。这些端口通过 复用功能选择器（Alternate Function Muxing） 接入系统，由 GPIO 控制单元统一管理其配置与状态。

特性

• 配置为 输入模式 的 GPIO 端口可作为 中断源
• 系统复位后，所有 GPIO 端口默认配置为输入，直到被启动过程或用户软件更改
• 每个 GPIO 端口都有专用的控制信号
• 支持基于 上升沿、下降沿或双边沿 触发的 独立中断配置
• 可以单独设置或清除 GPIO 端口的输出
• 可以单独读取 GPIO 端口的输入

2.9.10 超时监控器（Time-Out Monitor, TOM）

简介
超时监控器（Time-Out Monitor, TOM）是一个 AXI 总线事件检测模块，用于监控 AXI 事务，并识别系统组件间数据传输过程中可能出现的 超时异常。

特性

• 可配置的超时阈值，用于灵活检测停滞的总线事务
• 检测到超时事件触发时 可编程的自动响应行为
• 调试支持：捕获 第一个超时事务的地址与 ID 以进行分析
• 可配置的 AW/ARREADY 信号监控，以确保总线事务的可靠性与完整性

2.10 时钟与复位（Clock & Reset）

2.10.1 简介

K3 集成了多种片上时钟源与复位控制机制，以支持多样化的运行场景，在 灵活性、稳定性与能效 之间实现优异平衡。

K3 提供以下基础时钟源：

• 1 路 24 MHz 晶振时钟（OSC）
• 1 路 32.768 kHz 实时时钟（RTC）
• 1 路 3 MHz 晶振时钟（OSC）
• 1 路 1 MHz 晶振时钟（OSC）

2.10.2 特性

• 集成 8 个锁相环（PLL），为不同系统模块提供丰富的频率选项
• 支持 动态电压与频率调节（DVFS），实现性能与功耗的最优平衡
• 支持 无毛刺（Glitch-Free）时钟切换 与 可编程时钟分频器，在降低 PLL 资源占用的同时高效生成所需频率
• 精细的时钟门控和软件控制的复位机制，可提高节能效果并实现灵活的系统管理

2.10.3 时钟系统

K3 SoC 集成了 8 个锁相环（PLL），为各类模块及 CPU 核心提供稳定、可配置的频率源。每个 PLL 均可通过主 PMU 寄存器进行编程控制，并针对 低抖动 与 快速锁定时间 进行优化。

• PLL1：用于为 CPU 内核和系统外设生成固定频率点
• PLL2：用于生成多种固定频率，与 PLL1 相辅相成，为外设模块提供全方位的时钟源
• PLL3：为 CPU 内核 0 的频率缩放和动态切换提供时钟频率
• PLL4：为 CPU 内核 1 的频率缩放和切换提供时钟频率
• PLL5：为 CPU 内核 2 的频率缩放和切换提供时钟频率
• PLL6：生成额外的固定频率，与 PLL1 一起扩展系统时钟的灵活性
• PLL7：生成补充固定频率，以支持各种系统和外设模块
• PLL8：为 CPU Core 3 的频率缩放和动态切换提供时钟频率

2.10.4 资源复位方案

K3 支持多种资源复位策略，如下表所示：

编号	复位方案	说明
1	上电复位 （Power-On-Reset）	在芯片上电过程中对整个 SoC 执行复位
2	看门狗复位 （WatchDog Reset）	复位整个芯片，但保留 引脚复用（Pinmux）寄存器 和 调试寄存器
3	模块级软件复位 （Module Software Reset）	通过软件对各功能模块进行独立复位
4	电源岛上电复位 （Power Island POR Reset）	在特定电源岛上电时，对该电源岛内所有逻辑执行复位

2.11 启动模式（Boot Mode）

2.11.1 简介

K3 平台支持多种启动方式：

1. 在线下载启动（Online Download）：通过标准通信协议下载并启动 Bootloader
2. 本地存储启动（Local Boot）：从本地存储介质加载并启动 Bootloader

启动模式由 Boot Strap 引脚 的配置决定。

2.11.2 特性

K3 平台支持两类启动模式：

1. 下载模式（Download Mode） 用于固件下载、调试或测试。在此模式下，设备通过有线接口与主机通信，依据预定义协议接收数据并完成系统初始化。

   支持的下载模式包括：

   • USB Fastboot 模式：通过 USB 2.0 接口，使用 Fastboot 协议连接主机
   • UART Xmodem 模式：通过 UART 接口，使用 Xmodem 或 Xmodem-1K 协议连接主机

2. 正常启动模式（Normal Boot Mode）
   当有效镜像已预置在存储介质中时，系统可直接从指定设备启动。K3 支持从以下存储设备加载 Bootloader：

   • SD 卡
   • eMMC
   • SPI NOR Flash
   • SPI NAND Flash
   • UFS

启动优先级：
K3 始终优先尝试从 SD 卡启动。
若未检测到 SD 卡，或 SD 卡中无有效 Bootloader 镜像，系统将自动回退至 次级启动设备。
次级启动设备可通过 Boot Strap 引脚 配置选择。

K3 使用 4 个 Boot Strap 引脚（GPIO_69、GPIO_68、GPIO_66、GPIO_65）组合选择启动模式，具体映射如下：

Download Select GPIO_69	Download Mode GPIO_68	Boot Select 1 GPIO_66	Boot Select 0 GPIO_65	启动模式
1	0	x	x	USB Fastboot
1	1	x	x	UART Xmodem
0	x	0	0	SD Card → eMMC
0	x	0	1	SD Card → SPI NOR
0	x	1	0	SD Card → SPI NAND
0	x	1	1	SD Card → UFS

注意：表中 “x” 表示该引脚状态 不影响 启动模式选择。

3. 封装（Package）

3.1 概述

K3 提供以下封装选项：

封装类型	尺寸	引脚间距 (Pitch)	引脚数量 (阵列)
FBGA	27×27 mm	0.650 mm	1563 (40×40)

相关封装外形图（Package Outline Drawing, POD）详见下节。

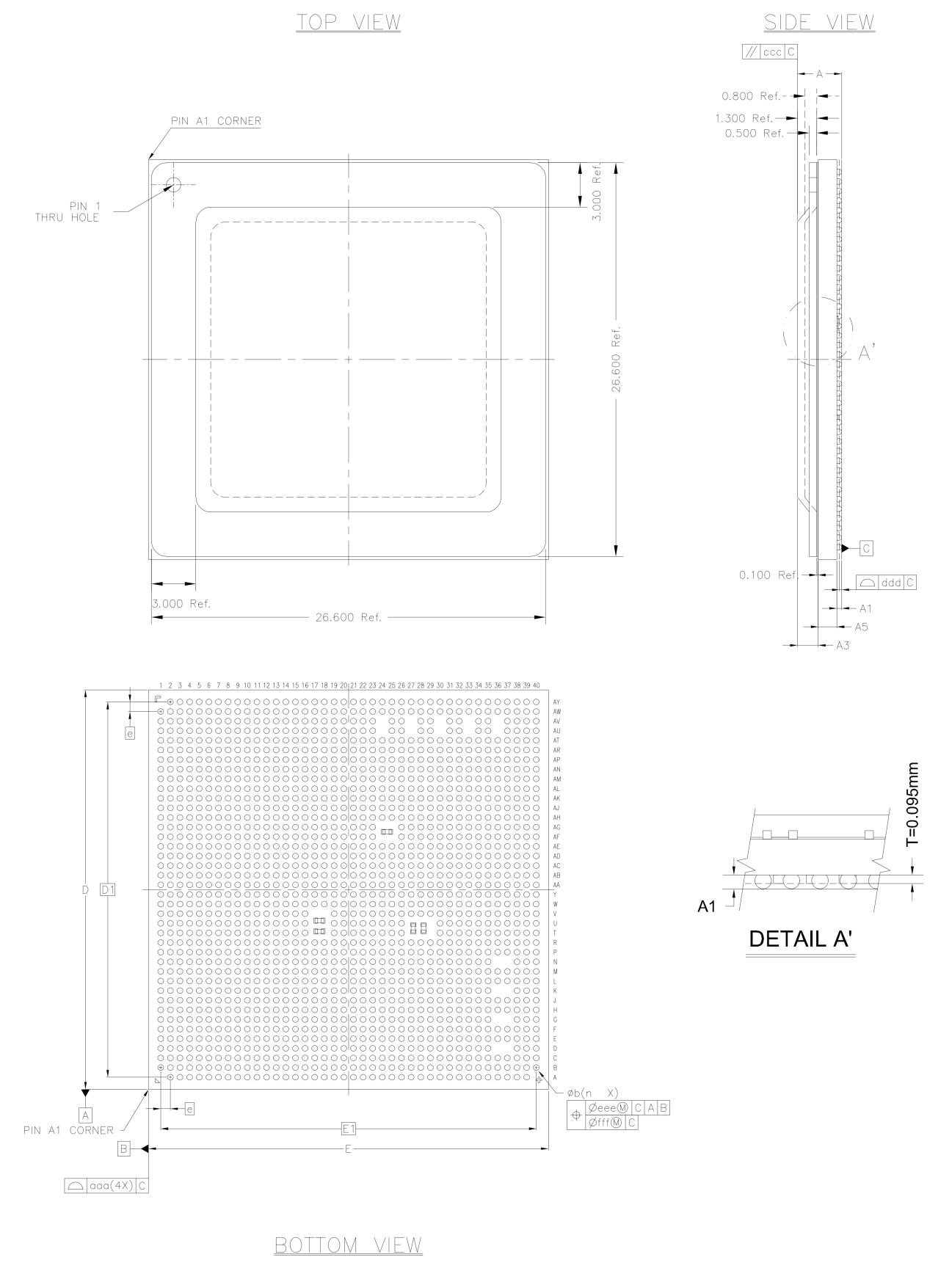

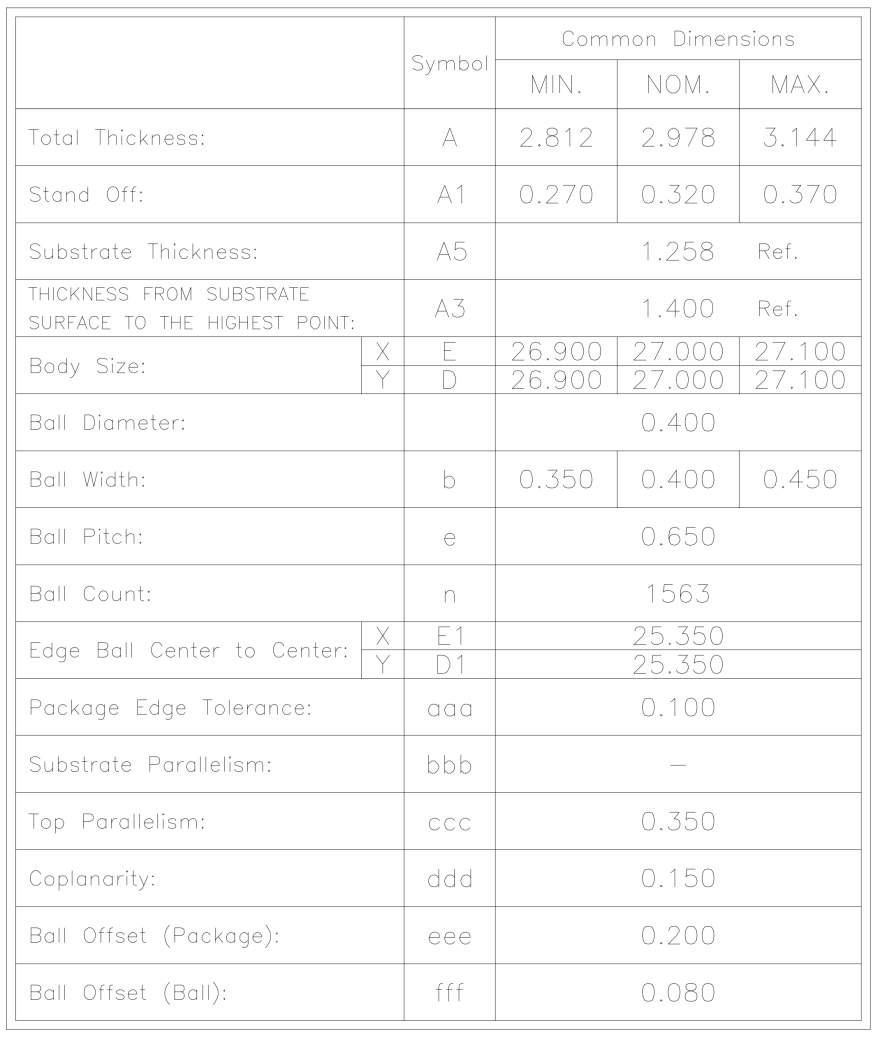

3.2 封装外形图（POD）

3.3 Part Number

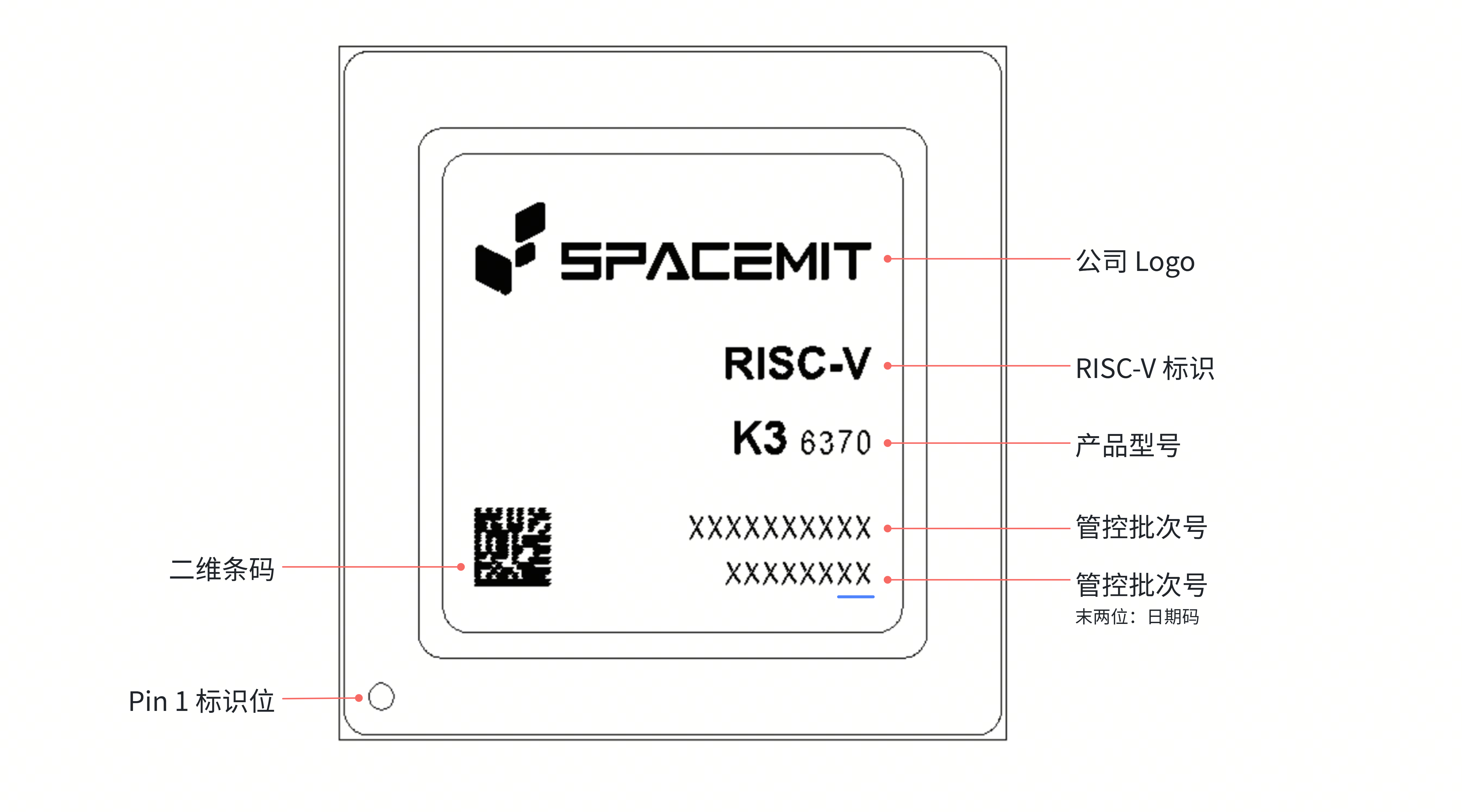

下图给出了 K3 Part Number 的组成及字段定义。

4. 引脚定义（Pinout）

4.1 引脚分布图与说明

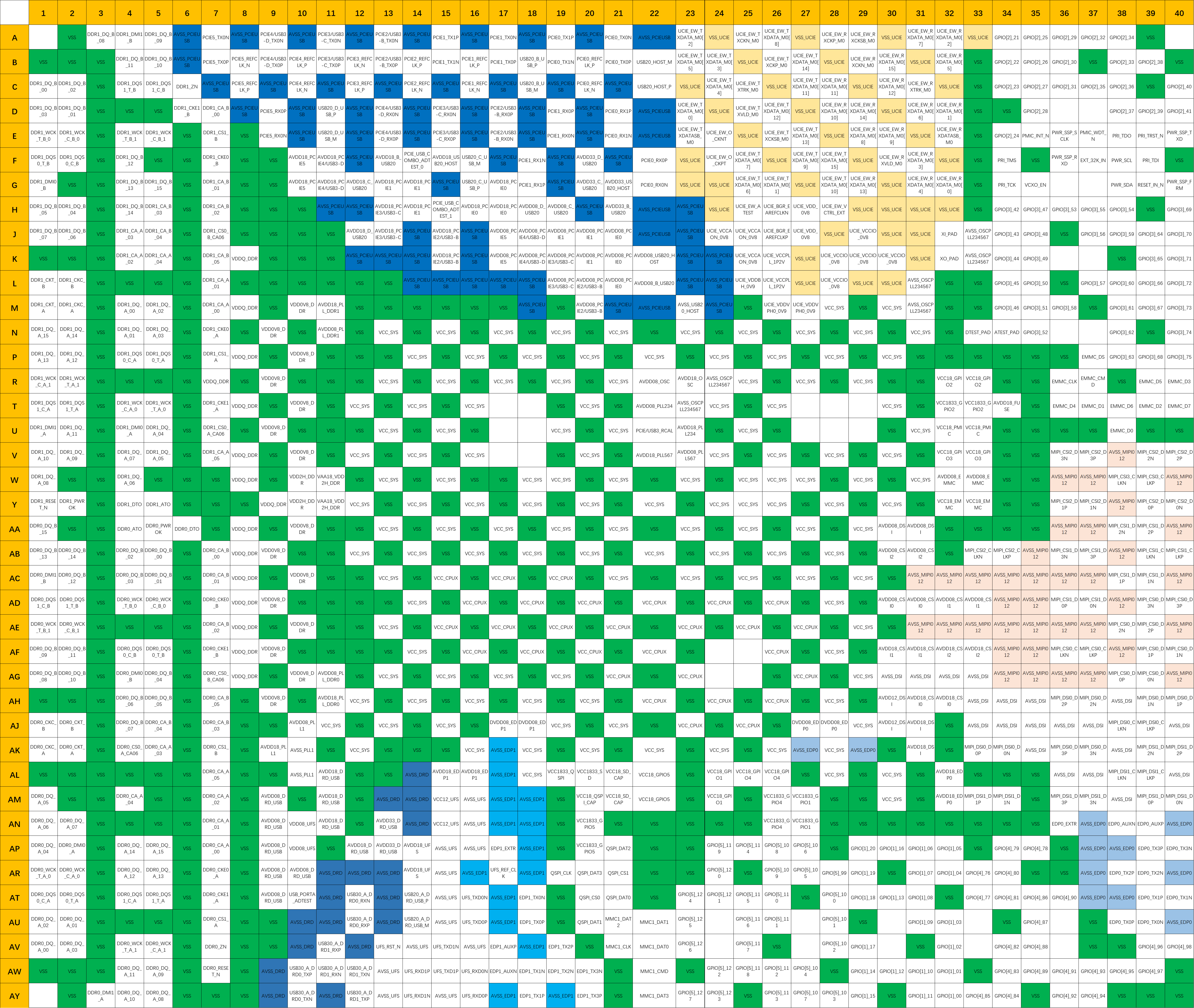

K3 的完整引脚分布图如下所示：

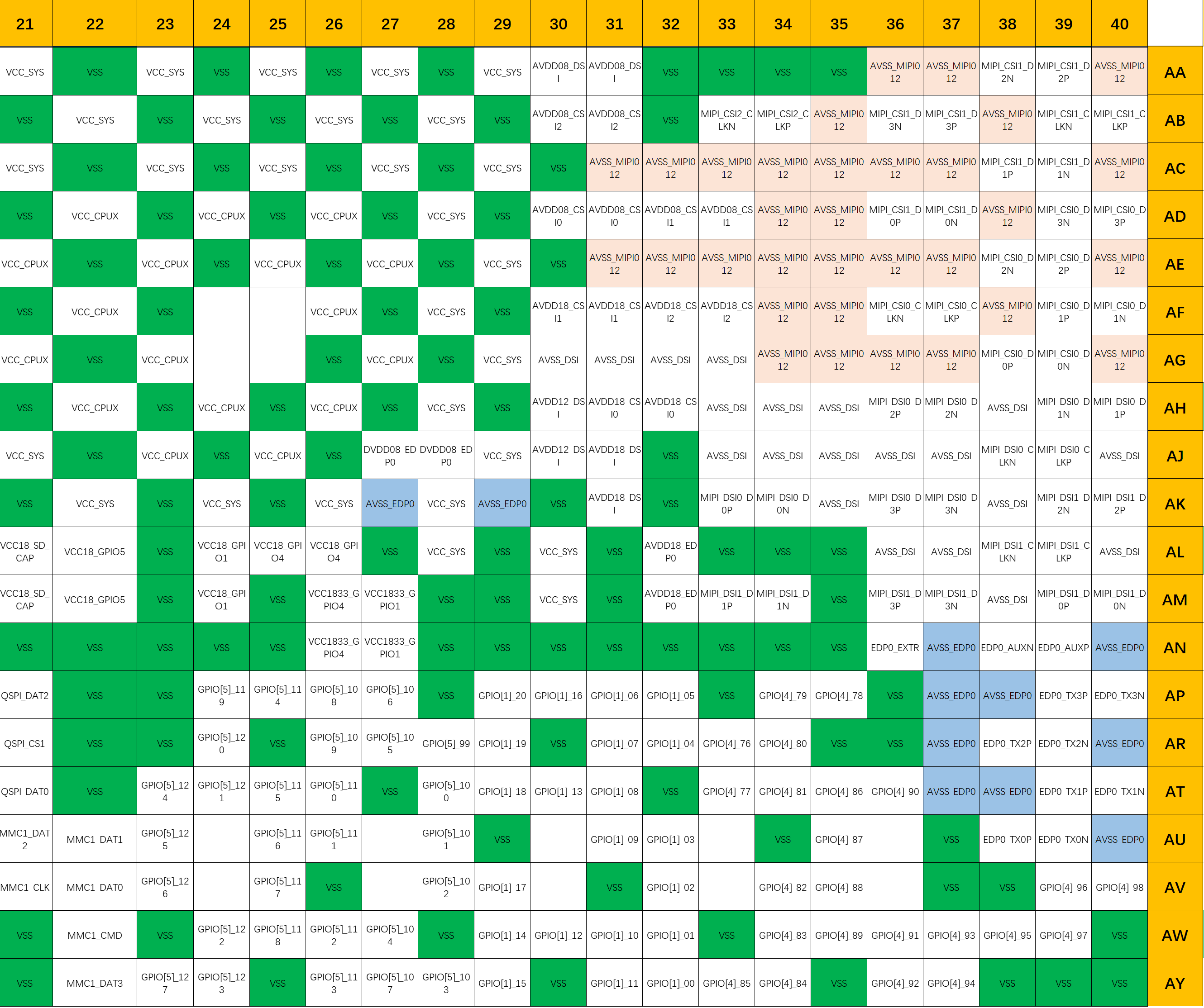

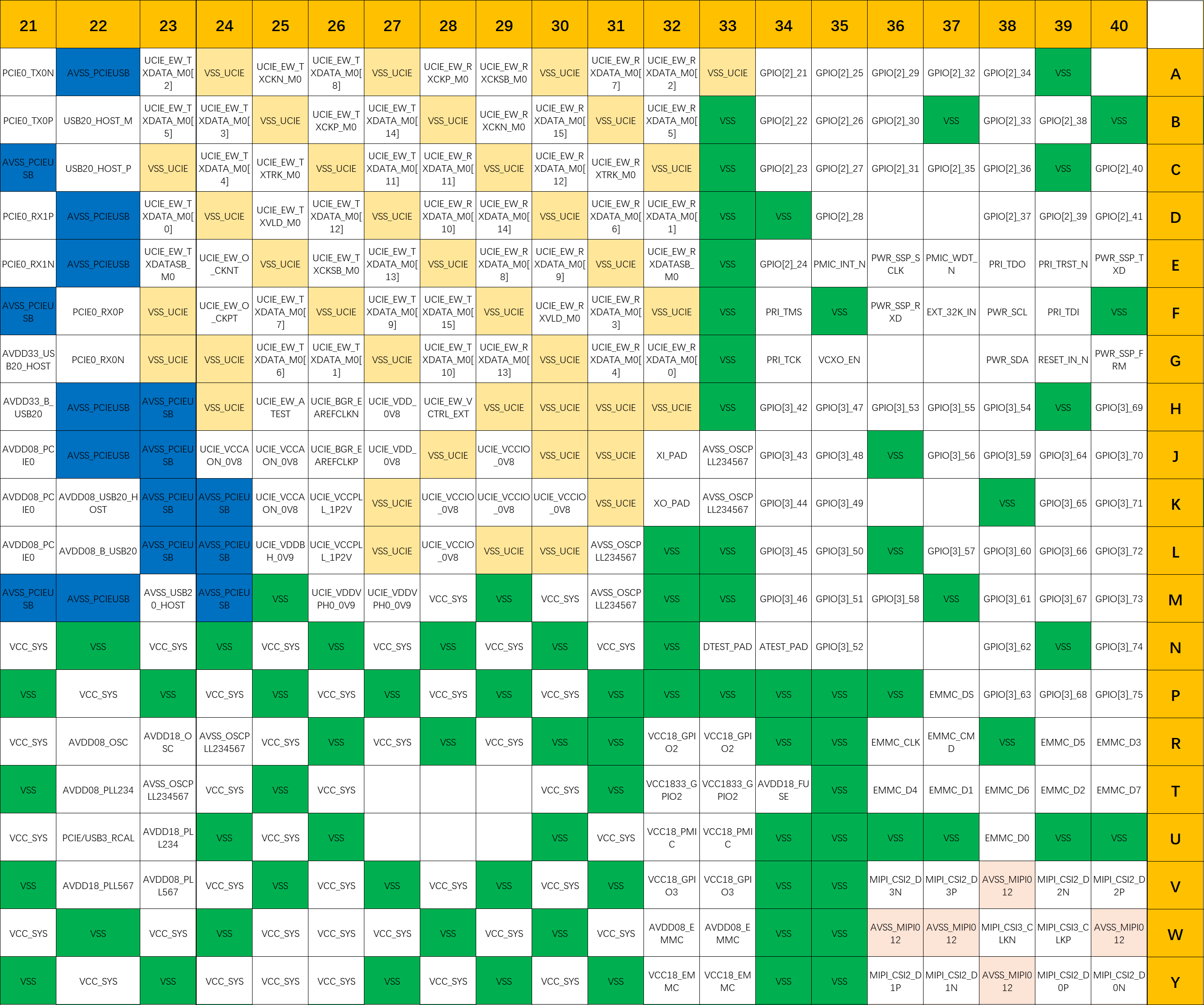

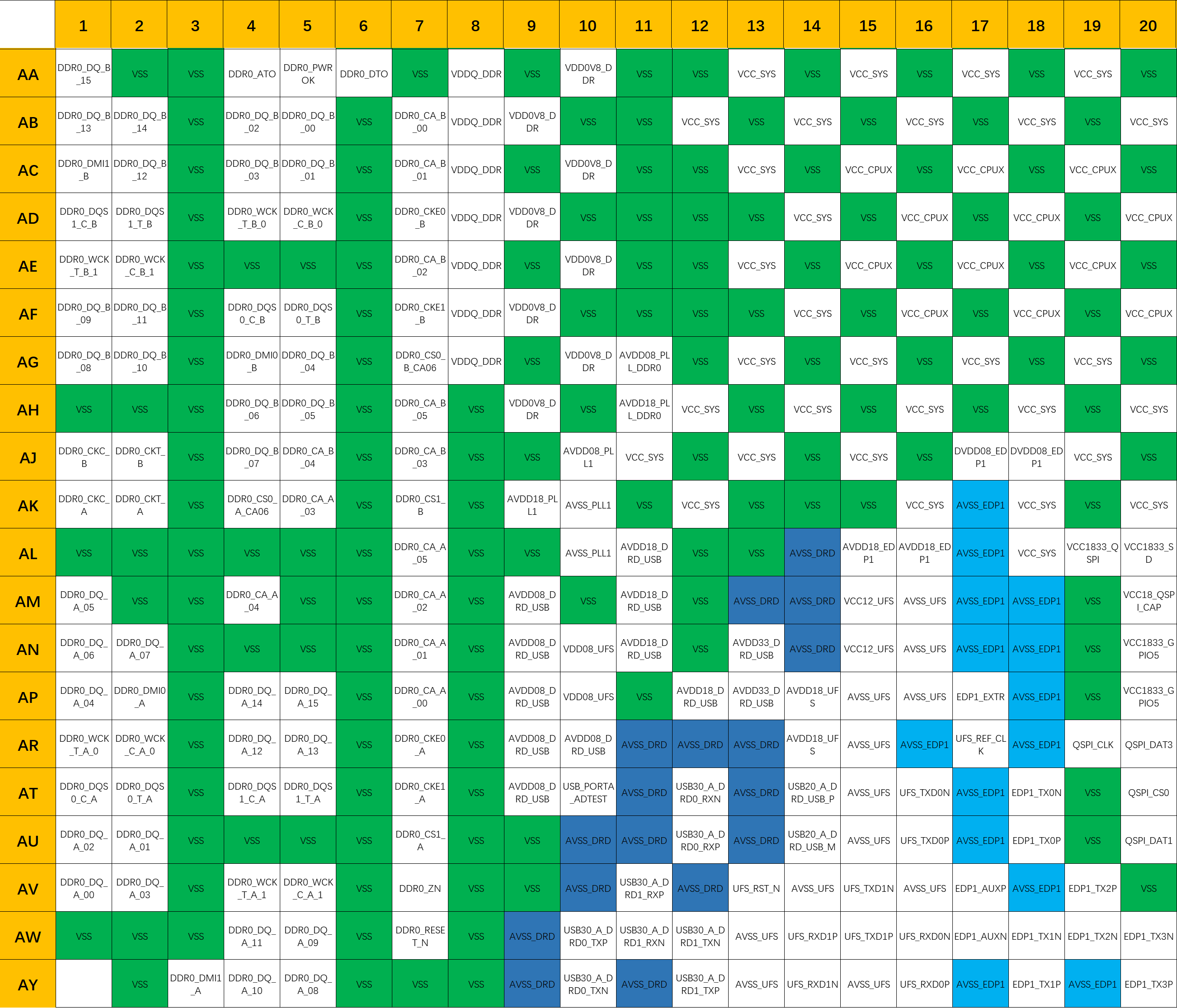

为便于描述，K3 的引脚按 四个象限（Quadrant） 进行划分。以下各小节将基于该分区方式，详细说明各引脚的功能定义。

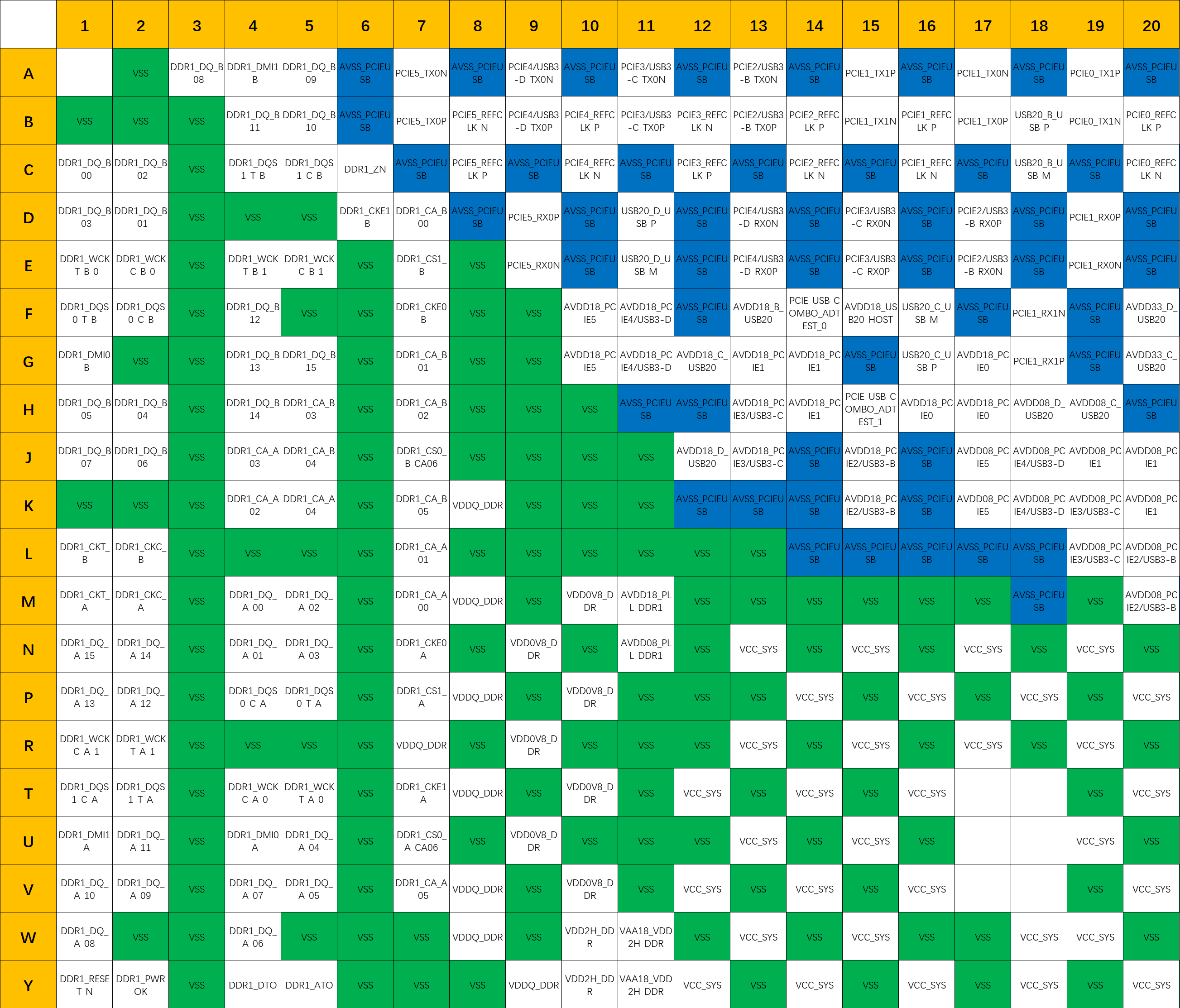

4.1.1 (AY, 120)

引脚编号	引脚名称	引脚编号	引脚名称
A2	VSS	K20	AVDD08_PCIE1
A3	DDR1_DQ_B_08	L1	DDR1_CKT_B
A4	DDR1_DMI1_B	L2	DDR1_CKC_B
A5	DDR1_DQ_B_09	L3	VSS
A6	AVSS_PCIEUSB	L4	VSS
A7	PCIE5_TX0N	L5	VSS
A8	AVSS_PCIEUSB	L6	VSS
A9	PCIE4/USB3-D_TX0N	L7	DDR1_CA_A_01
A10	AVSS_PCIEUSB	L8	VSS
A11	PCIE3/USB3-C_TX0N	L9	VSS
A12	AVSS_PCIEUSB	L10	VSS
A13	PCIE2/USB3-B_TX0N	L11	VSS
A14	AVSS_PCIEUSB	L12	VSS
A15	PCIE1_TX1P	L13	VSS
A16	AVSS_PCIEUSB	L14	AVSS_PCIEUSB
A17	PCIE1_TX0N	L15	AVSS_PCIEUSB
A18	AVSS_PCIEUSB	L16	AVSS_PCIEUSB
A19	PCIE0_TX1P	L17	AVSS_PCIEUSB
A20	AVSS_PCIEUSB	L18	AVSS_PCIEUSB
B1	VSS	L19	AVDD08_PCIE3/USB3-C
B2	VSS	L20	AVDD08_PCIE2/USB3-B
B3	VSS	M1	DDR1_CKT_A
B4	DDR1_DQ_B_11	M2	DDR1_CKC_A
B5	DDR1_DQ_B_10	M3	VSS
B6	AVSS_PCIEUSB	M4	DDR1_DQ_A_00
B7	PCIE5_TX0P	M5	DDR1_DQ_A_02
B8	PCIE5_REFCLK_N	M6	VSS
B9	PCIE4/USB3-D_TX0P	M7	DDR1_CA_A_00
B10	PCIE4_REFCLK_P	M8	VDDQ_DDR
B11	PCIE3/USB3-C_TX0P	M9	VSS
B12	PCIE3_REFCLK_N	M10	VDD0V8_DDR
B13	PCIE2/USB3-B_TX0P	M11	AVDD18_PLL_DDR1
B14	PCIE2_REFCLK_P	M12	VSS
B15	PCIE1_TX1N	M13	VSS
B16	PCIE1_REFCLK_P	M14	VSS
B17	PCIE1_TX0P	M15	VSS
B18	USB20_B_USB_P	M16	VSS
B19	PCIE0_TX1N	M17	VSS
B20	PCIE0_REFCLK_P	M18	AVSS_PCIEUSB
C1	DDR1_DQ_B_00	M19	VSS
C2	DDR1_DQ_B_02	M20	AVDD08_PCIE2/USB3-B
C3	VSS	N1	DDR1_DQ_A_15
C4	DDR1_DQS1_T_B	N2	DDR1_DQ_A_14
C5	DDR1_DQS1_C_B	N3	VSS
C6	DDR1_ZN	N4	DDR1_DQ_A_01
C7	AVSS_PCIEUSB	N5	DDR1_DQ_A_03
C8	PCIE5_REFCLK_P	N6	VSS
C9	AVSS_PCIEUSB	N7	DDR1_CKE0_A
C10	PCIE4_REFCLK_N	N8	VSS
C11	AVSS_PCIEUSB	N9	VDD0V8_DDR
C12	PCIE3_REFCLK_P	N10	VSS
C13	AVSS_PCIEUSB	N11	AVDD08_PLL_DDR1
C14	PCIE2_REFCLK_N	N12	VSS
C15	AVSS_PCIEUSB	N13	VCC_SYS
C16	PCIE1_REFCLK_N	N14	VSS
C17	AVSS_PCIEUSB	N15	VCC_SYS
C18	USB20_B_USB_M	N16	VSS
C19	AVSS_PCIEUSB	N17	VCC_SYS
C20	PCIE0_REFCLK_N	N18	VSS
D1	DDR1_DQ_B_03	N19	VCC_SYS
D2	DDR1_DQ_B_01	N20	VSS
D3	VSS	P1	DDR1_DQ_A_13
D4	VSS	P2	DDR1_DQ_A_12
D5	VSS	P3	VSS
D6	DDR1_CKE1_B	P4	DDR1_DQS0_C_A
D7	DDR1_CA_B_00	P5	DDR1_DQS0_T_A
D8	AVSS_PCIEUSB	P6	VSS
D9	PCIE5_RX0P	P7	DDR1_CS1_A
D10	AVSS_PCIEUSB	P8	VDDQ_DDR
D11	USB20_D_USB_P	P9	VSS
D12	AVSS_PCIEUSB	P10	VDD0V8_DDR
D13	PCIE4/USB3-D_RX0N	P11	VSS
D14	AVSS_PCIEUSB	P12	VSS
D15	PCIE3/USB3-C_RX0N	P13	VSS
D16	AVSS_PCIEUSB	P14	VCC_SYS
D17	PCIE2/USB3-B_RX0P	P15	VSS
D18	AVSS_PCIEUSB	P16	VCC_SYS
D19	PCIE1_RX0P	P17	VSS
D20	AVSS_PCIEUSB	P18	VCC_SYS
E1	DDR1_WCK_T_B_0	P19	VSS
E2	DDR1_WCK_C_B_0	P20	VCC_SYS
E3	VSS	R1	DDR1_WCK_C_A_1
E4	DDR1_WCK_T_B_1	R2	DDR1_WCK_T_A_1
E5	DDR1_WCK_C_B_1	R3	VSS
E6	VSS	R4	VSS
E7	DDR1_CS1_B	R5	VSS
E8	VSS	R6	VSS
E9	PCIE5_RX0N	R7	VDDQ_DDR
E10	AVSS_PCIEUSB	R8	VSS
E11	USB20_D_USB_M	R9	VDD0V8_DDR
E12	AVSS_PCIEUSB	R10	VSS
E13	PCIE4/USB3-D_RX0P	R11	VSS
E14	AVSS_PCIEUSB	R12	VSS
E15	PCIE3/USB3-C_RX0P	R13	VCC_SYS
E16	AVSS_PCIEUSB	R14	VSS
E17	PCIE2/USB3-B_RX0N	R15	VCC_SYS
E18	AVSS_PCIEUSB	R16	VSS
E19	PCIE1_RX0N	R17	VCC_SYS
E20	AVSS_PCIEUSB	R18	VSS
F1	DDR1_DQS0_T_B	R19	VCC_SYS
F2	DDR1_DQS0_C_B	R20	VSS
F3	VSS	T1	DDR1_DQS1_C_A
F4	DDR1_DQ_B_12	T2	DDR1_DQS1_T_A
F5	VSS	T3	VSS
F6	VSS	T4	DDR1_WCK_C_A_0
F7	DDR1_CKE0_B	T5	DDR1_WCK_T_A_0
F8	VSS	T6	VSS
F9	VSS	T7	DDR1_CKE1_A
F10	AVDD18_PCIE5	T8	VDDQ_DDR
F11	AVDD18_PCIE4/USB3-D	T9	VSS
F12	AVSS_PCIEUSB	T10	VDD0V8_DDR
F13	AVDD18_B_USB20	T11	VSS
F14	PCIE_USB_COMBO_ADTEST_0	T12	VCC_SYS
F15	AVDD18_USB20_HOST	T13	VSS
F16	USB20_C_USB_M	T14	VCC_SYS
F17	AVSS_PCIEUSB	T15	VSS
F18	PCIE1_RX1N	T16	VCC_SYS
F19	AVSS_PCIEUSB	T19	VSS
F20	AVDD33_D_USB20	T20	VCC_SYS
G1	DDR1_DMI0_B	U1	DDR1_DMI1_A
G2	VSS	U2	DDR1_DQ_A_11
G3	VSS	U3	VSS
G4	DDR1_DQ_B_13	U4	DDR1_DMI0_A
G5	DDR1_DQ_B_15	U5	DDR1_DQ_A_04
G6	VSS	U6	VSS
G7	DDR1_CA_B_01	U7	DDR1_CS0_A_CA06
G8	VSS	U8	VSS
G9	VSS	U9	VDD0V8_DDR
G10	AVDD18_PCIE5	U10	VSS
G11	AVDD18_PCIE4/USB3-D	U11	VSS
G12	AVDD18_C_USB20	U12	VSS
G13	AVDD18_PCIE1	U13	VCC_SYS
G14	AVDD18_PCIE1	U14	VSS
G15	AVSS_PCIEUSB	U15	VCC_SYS
G16	USB20_C_USB_P	U16	VSS
G17	AVDD18_PCIE0	U19	VCC_SYS
G18	PCIE1_RX1P	U20	VSS
G19	AVSS_PCIEUSB	V1	DDR1_DQ_A_10
G20	AVDD33_C_USB20	V2	DDR1_DQ_A_09
H1	DDR1_DQ_B_05	V3	VSS
H2	DDR1_DQ_B_04	V4	DDR1_DQ_A_07
H3	VSS	V5	DDR1_DQ_A_05
H4	DDR1_DQ_B_14	V6	VSS
H5	DDR1_CA_B_03	V7	DDR1_CA_A_05
H6	VSS	V8	VDDQ_DDR
H7	DDR1_CA_B_02	V9	VSS
H8	VSS	V10	VDD0V8_DDR
H9	VSS	V11	VSS
H10	VSS	V12	VCC_SYS
H11	AVSS_PCIEUSB	V13	VSS
H12	AVSS_PCIEUSB	V14	VCC_SYS
H13	AVDD18_PCIE3/USB3-C	V15	VSS
H14	AVDD18_PCIE1	V16	VCC_SYS
H15	PCIE_USB_COMBO_ADTEST_1	V19	VSS
H16	AVDD18_PCIE0	V20	VCC_SYS
H17	AVDD18_PCIE0	W1	DDR1_DQ_A_08
H18	AVDD08_D_USB20	W2	VSS
H19	AVDD08_C_USB20	W3	VSS
H20	AVSS_PCIEUSB	W4	DDR1_DQ_A_06
J1	DDR1_DQ_B_07	W5	VSS
J2	DDR1_DQ_B_06	W6	VSS
J3	VSS	W7	VSS
J4	DDR1_CA_A_03	W8	VDDQ_DDR
J5	DDR1_CA_B_04	W9	VSS
J6	VSS	W10	VDD2H_DDR
J7	DDR1_CS0_B_CA06	W11	VAA18_VDD2H_DDR
J8	VSS	W12	VSS
J9	VSS	W13	VCC_SYS
J10	VSS	W14	VSS
J11	VSS	W15	VCC_SYS
J12	AVDD18_D_USB20	W16	VSS
J13	AVDD18_PCIE3/USB3-C	W17	VSS
J14	AVSS_PCIEUSB	W18	VCC_SYS
J15	AVDD18_PCIE2/USB3-B	W19	VCC_SYS
J16	AVSS_PCIEUSB	W20	VSS
J17	AVDD08_PCIE5	Y1	DDR1_RESET_N
J18	AVDD08_PCIE4/USB3-D	Y2	DDR1_PWROK
J19	AVDD08_PCIE1	Y3	VSS
J20	AVDD08_PCIE1	Y4	DDR1_DTO
K1	VSS	Y5	DDR1_ATO
K2	VSS	Y6	VSS
K3	VSS	Y7	VSS
K4	DDR1_CA_A_02	Y8	VSS
K5	DDR1_CA_A_04	Y9	VDDQ_DDR
K6	VSS	Y10	VDD2H_DDR
K7	DDR1_CA_B_05	Y11	VAA18_VDD2H_DDR
K8	VDDQ_DDR	Y12	VCC_SYS
K9	VSS	Y13	VSS
K10	VSS	Y14	VCC_SYS
K11	VSS	Y15	VSS
K12	AVSS_PCIEUSB	Y16	VCC_SYS
K13	AVSS_PCIEUSB	Y17	VSS
K14	AVSS_PCIEUSB	Y18	VCC_SYS
K15	AVDD18_PCIE2/USB3-B	Y19	VSS
K16	AVSS_PCIEUSB	Y20	VCC_SYS
K17	AVDD08_PCIE5
K18	AVDD08_PCIE4/USB3-D
K19	AVDD08_PCIE3/USB3-C

4.1.2 (AY, 2140)

引脚编号	引脚名称	引脚编号	引脚名称
A21	PCIE0_TX0N	L21	AVDD08_PCIE0
A22	AVSS_PCIEUSB	L22	AVDD08_B_USB20
A23	UCIE_EW_TXDATA_M0[2]	L23	AVSS_PCIEUSB
A24	VSS_UCIE	L24	AVSS_PCIEUSB
A25	UCIE_EW_TXCKN_M0	L25	UCIE_VDDBH_0V9
A26	UCIE_EW_TXDATA_M0[8]	L26	UCIE_VCCPLL_1P2V
A27	VSS_UCIE	L27	VSS_UCIE
A28	UCIE_EW_RXCKP_M0	L28	UCIE_VCCIO_0V8
A29	UCIE_EW_RXCKSB_M0	L29	VSS_UCIE
A30	VSS_UCIE	L30	VSS_UCIE
A31	UCIE_EW_RXDATA_M0[7]	L31	AVSS_OSCPLL234567
A32	UCIE_EW_RXDATA_M0[2]	L32	VSS
A33	VSS_UCIE	L33	VSS
A34	GPIO[2]_21	L34	GPIO[3]_45
A35	GPIO[2]_25	L35	GPIO[3]_50
A36	GPIO[2]_29	L36	VSS
A37	GPIO[2]_32	L37	GPIO[3]_57
A38	GPIO[2]_34	L38	GPIO[3]_60
A39	VSS	L39	GPIO[3]_66
B21	PCIE0_TX0P	L40	GPIO[3]_72
B22	USB20_HOST_M	M21	AVSS_PCIEUSB
B23	UCIE_EW_TXDATA_M0[5]	M22	AVSS_PCIEUSB
B24	UCIE_EW_TXDATA_M0[3]	M23	AVSS_USB20_HOST
B25	VSS_UCIE	M24	AVSS_PCIEUSB
B26	UCIE_EW_TXCKP_M0	M25	VSS
B27	UCIE_EW_TXDATA_M0[14]	M26	UCIE_VDDVPH0_0V9
B28	VSS_UCIE	M27	UCIE_VDDVPH0_0V9
B29	UCIE_EW_RXCKN_M0	M28	VCC_SYS
B30	UCIE_EW_RXDATA_M0[15]	M29	VSS
B31	VSS_UCIE	M30	VCC_SYS
B32	UCIE_EW_RXDATA_M0[5]	M31	AVSS_OSCPLL234567
B33	VSS	M32	VSS
B34	GPIO[2]_22	M33	VSS
B35	GPIO[2]_26	M34	GPIO[3]_46
B36	GPIO[2]_30	M35	GPIO[3]_51
B37	VSS	M36	GPIO[3]_58
B38	GPIO[2]_33	M37	VSS
B39	GPIO[2]_38	M38	GPIO[3]_61
B40	VSS	M39	GPIO[3]_67
C21	AVSS_PCIEUSB	M40	GPIO[3]_73
C22	USB20_HOST_P	N21	VCC_SYS
C23	VSS_UCIE	N22	VSS
C24	UCIE_EW_TXDATA_M0[4]	N23	VCC_SYS
C25	UCIE_EW_TXTRK_M0	N24	VSS
C26	VSS_UCIE	N25	VCC_SYS
C27	UCIE_EW_TXDATA_M0[11]	N26	VSS
C28	UCIE_EW_RXDATA_M0[11]	N27	VCC_SYS
C29	VSS_UCIE	N28	VSS
C30	UCIE_EW_RXDATA_M0[12]	N29	VCC_SYS
C31	UCIE_EW_RXTRK_M0	N30	VSS
C32	VSS_UCIE	N31	VCC_SYS
C33	VSS	N32	VSS
C34	GPIO[2]_23	N33	DTEST_PAD
C35	GPIO[2]_27	N34	ATEST_PAD
C36	GPIO[2]_31	N35	GPIO[3]_52
C37	GPIO[2]_35	N38	GPIO[3]_62
C38	GPIO[2]_36	N39	VSS
C39	VSS	N40	GPIO[3]_74
C40	GPIO[2]_40	P21	VSS
D21	PCIE0_RX1P	P22	VCC_SYS
D22	AVSS_PCIEUSB	P23	VSS
D23	UCIE_EW_TXDATA_M0[0]	P24	VCC_SYS
D24	VSS_UCIE	P25	VSS
D25	UCIE_EW_TXVLD_M0	P26	VCC_SYS
D26	UCIE_EW_TXDATA_M0[12]	P27	VSS
D27	VSS_UCIE	P28	VCC_SYS
D28	UCIE_EW_RXDATA_M0[10]	P29	VSS
D29	UCIE_EW_RXDATA_M0[14]	P30	VCC_SYS
D30	VSS_UCIE	P31	VSS
D31	UCIE_EW_RXDATA_M0[6]	P32	VSS
D32	UCIE_EW_RXDATA_M0[1]	P33	VSS
D33	VSS	P34	VSS
D34	VSS	P35	VSS
D35	GPIO[2]_28	P36	VSS
D38	GPIO[2]_37	P37	EMMC_DS
D39	GPIO[2]_39	P38	GPIO[3]_63
D40	GPIO[2]_41	P39	GPIO[3]_68
E21	PCIE0_RX1N	P40	GPIO[3]_75
E22	AVSS_PCIEUSB	R21	VCC_SYS
E23	UCIE_EW_TXDATASB_M0	R22	AVDD08_OSC
E24	UCIE_EW_O_CKNT	R23	AVDD18_OSC
E25	VSS_UCIE	R24	AVSS_OSCPLL234567
E26	UCIE_EW_TXCKSB_M0	R25	VCC_SYS
E27	UCIE_EW_TXDATA_M0[13]	R26	VSS
E28	VSS_UCIE	R27	VCC_SYS
E29	UCIE_EW_RXDATA_M0[8]	R28	VSS
E30	UCIE_EW_RXDATA_M0[9]	R29	VCC_SYS
E31	VSS_UCIE	R30	VSS
E32	UCIE_EW_RXDATASB_M0	R31	VSS
E33	VSS	R32	VCC18_GPIO2
E34	GPIO[2]_24	R33	VCC18_GPIO2
E35	PMIC_INT_N	R34	VSS
E36	PWR_SSP_SCLK	R35	VSS
E37	PMIC_WDT_N	R36	EMMC_CLK
E38	PRI_TDO	R37	EMMC_CMD
E39	PRI_TRST_N	R38	VSS
E40	PWR_SSP_TXD	R39	EMMC_D5
F21	AVSS_PCIEUSB	R40	EMMC_D3
F22	PCIE0_RX0P	T21	VSS
F23	VSS_UCIE	T22	AVDD08_PLL234
F24	UCIE_EW_O_CKPT	T23	AVSS_OSCPLL234567
F25	UCIE_EW_TXDATA_M0[7]	T24	VCC_SYS
F26	VSS_UCIE	T25	VSS
F27	UCIE_EW_TXDATA_M0[9]	T26	VCC_SYS
F28	UCIE_EW_TXDATA_M0[15]	T30	VCC_SYS
F29	VSS_UCIE	T31	VSS
F30	UCIE_EW_RXVLD_M0	T32	VCC1833_GPIO2
F31	UCIE_EW_RXDATA_M0[3]	T33	VCC1833_GPIO2
F32	VSS_UCIE	T34	AVDD18_FUSE
F33	VSS	T35	VSS
F34	PRI_TMS	T36	EMMC_D4
F35	VSS	T37	EMMC_D1
F36	PWR_SSP_RXD	T38	EMMC_D6
F37	EXT_32K_IN	T39	EMMC_D2
F38	PWR_SCL	T40	EMMC_D7
F39	PRI_TDI	U21	VCC_SYS
F40	VSS	U22	PCIE/USB3_RCAL
G21	AVDD33_USB20_HOST	U23	AVDD18_PLL234
G22	PCIE0_RX0N	U24	VSS
G23	VSS_UCIE	U25	VCC_SYS
G24	VSS_UCIE	U26	VSS
G25	UCIE_EW_TXDATA_M0[6]	U30	VSS
G26	UCIE_EW_TXDATA_M0[1]	U31	VCC_SYS
G27	VSS_UCIE	U32	VCC18_PMIC
G28	UCIE_EW_TXDATA_M0[10]	U33	VCC18_PMIC
G29	UCIE_EW_RXDATA_M0[13]	U34	VSS
G30	VSS_UCIE	U35	VSS
G31	UCIE_EW_RXDATA_M0[4]	U36	VSS
G32	UCIE_EW_RXDATA_M0[0]	U37	VSS
G33	VSS	U38	EMMC_D0
G34	PRI_TCK	U39	VSS
G35	VCXO_EN	U40	VSS
G38	PWR_SDA	V21	VSS
G39	RESET_IN_N	V22	AVDD18_PLL567
G40	PWR_SSP_FRM	V23	AVDD08_PLL567
H21	AVDD33_B_USB20	V24	VCC_SYS
H22	AVSS_PCIEUSB	V25	VSS
H23	AVSS_PCIEUSB	V26	VCC_SYS
H24	VSS_UCIE	V27	VSS
H25	UCIE_EW_ATEST	V28	VCC_SYS
H26	UCIE_BGR_EAREFCLKN	V29	VSS
H27	UCIE_VDD_0V8	V30	VCC_SYS
H28	UCIE_EW_VCTRL_EXT	V31	VSS
H29	VSS_UCIE	V32	VCC18_GPIO3
H30	VSS_UCIE	V33	VCC18_GPIO3
H31	VSS_UCIE	V34	VSS
H32	VSS_UCIE	V35	VSS
H33	VSS	V36	MIPI_CSI2_D3N
H34	GPIO[3]_42	V37	MIPI_CSI2_D3P
H35	GPIO[3]_47	V38	AVSS_MIPI012
H36	GPIO[3]_53	V39	MIPI_CSI2_D2N
H37	GPIO[3]_55	V40	MIPI_CSI2_D2P
H38	GPIO[3]_54	W21	VCC_SYS
H39	VSS	W22	VSS
H40	GPIO[3]_69	W23	VCC_SYS
J21	AVDD08_PCIE0	W24	VSS
J22	AVSS_PCIEUSB	W25	VCC_SYS
J23	AVSS_PCIEUSB	W26	VCC_SYS
J24	UCIE_VCCAON_0V8	W27	VCC_SYS
J25	UCIE_VCCAON_0V8	W28	VSS
J26	UCIE_BGR_EAREFCLKP	W29	VCC_SYS
J27	UCIE_VDD_0V8	W30	VSS
J28	VSS_UCIE	W31	VCC_SYS
J29	UCIE_VCCIO_0V8	W32	AVDD08_EMMC
J30	VSS_UCIE	W33	AVDD08_EMMC
J31	VSS_UCIE	W34	VSS
J32	XI_PAD	W35	VSS
J33	AVSS_OSCPLL234567	W36	AVSS_MIPI012
J34	GPIO[3]_43	W37	AVSS_MIPI012
J35	GPIO[3]_48	W38	MIPI_CSI3_CLKN
J36	VSS	W39	MIPI_CSI3_CLKP
J37	GPIO[3]_56	W40	AVSS_MIPI012
J38	GPIO[3]_59	Y21	VSS
J39	GPIO[3]_64	Y22	VCC_SYS
J40	GPIO[3]_70	Y23	VSS
K21	AVDD08_PCIE0	Y24	VCC_SYS
K22	AVDD08_USB20_HOST	Y25	VCC_SYS
K23	AVSS_PCIEUSB	Y26	VCC_SYS
K24	AVSS_PCIEUSB	Y27	VSS
K25	UCIE_VCCAON_0V8	Y28	VCC_SYS
K26	UCIE_VCCPLL_1P2V	Y29	VSS
K27	VSS_UCIE	Y30	VCC_SYS
K28	UCIE_VCCIO_0V8	Y31	VSS
K29	UCIE_VCCIO_0V8	Y32	VCC18_EMMC
K30	UCIE_VCCIO_0V8	Y33	VCC18_EMMC
K31	VSS_UCIE	Y34	VSS
K32	XO_PAD	Y35	VSS
K33	AVSS_OSCPLL234567	Y36	MIPI_CSI2_D1P
K34	GPIO[3]_44	Y37	MIPI_CSI2_D1N
K35	GPIO[3]_49	Y38	AVSS_MIPI012
K38	VSS	Y39	MIPI_CSI2_D0P
K39	GPIO[3]_65	Y40	MIPI_CSI2_D0N
K40	GPIO[3]_71

4.1.3 (AAAY, 120)

引脚编号	引脚名称	引脚编号	引脚名称
AA1	DDR0_DQ_B_15	AL1	VSS
AA2	VSS	AL2	VSS
AA3	VSS	AL3	VSS
AA4	DDR0_ATO	AL4	VSS
AA5	DDR0_PWROK	AL5	VSS
AA6	DDR0_DTO	AL6	VSS
AA7	VSS	AL7	DDR0_CA_A_05
AA8	VDDQ_DDR	AL8	VSS
AA9	VSS	AL9	VSS
AA10	VDD0V8_DDR	AL10	AVSS_PLL1
AA11	VSS	AL11	AVDD18_DRD_USB
AA12	VSS	AL12	VSS
AA13	VCC_SYS	AL13	VSS
AA14	VSS	AL14	AVSS_DRD
AA15	VCC_SYS	AL15	AVDD18_EDP1
AA16	VSS	AL16	AVDD18_EDP1
AA17	VCC_SYS	AL17	AVSS_EDP1
AA18	VSS	AL18	VCC_SYS
AA19	VCC_SYS	AL19	VCC1833_QSPI
AA20	VSS	AL20	VCC1833_SD
AB1	DDR0_DQ_B_13	AM1	DDR0_DQ_A_05
AB2	DDR0_DQ_B_14	AM2	VSS
AB3	VSS	AM3	VSS
AB4	DDR0_DQ_B_02	AM4	DDR0_CA_A_04
AB5	DDR0_DQ_B_00	AM5	VSS
AB6	VSS	AM6	VSS
AB7	DDR0_CA_B_00	AM7	DDR0_CA_A_02
AB8	VDDQ_DDR	AM8	VSS
AB9	VDD0V8_DDR	AM9	AVDD08_DRD_USB
AB10	VSS	AM10	VSS
AB11	VSS	AM11	AVDD18_DRD_USB
AB12	VCC_SYS	AM12	VSS
AB13	VSS	AM13	AVSS_DRD
AB14	VCC_SYS	AM14	AVSS_DRD
AB15	VSS	AM15	VCC12_UFS
AB16	VCC_SYS	AM16	AVSS_UFS
AB17	VSS	AM17	AVSS_EDP1
AB18	VCC_SYS	AM18	AVSS_EDP1
AB19	VSS	AM19	VSS
AB20	VCC_SYS	AM20	VCC18_QSPI_CAP
AC1	DDR0_DMI1_B	AN1	DDR0_DQ_A_06
AC2	DDR0_DQ_B_12	AN2	DDR0_DQ_A_07
AC3	VSS	AN3	VSS
AC4	DDR0_DQ_B_03	AN4	VSS
AC5	DDR0_DQ_B_01	AN5	VSS
AC6	VSS	AN6	VSS
AC7	DDR0_CA_B_01	AN7	DDR0_CA_A_01
AC8	VDDQ_DDR	AN8	VSS
AC9	VSS	AN9	AVDD08_DRD_USB
AC10	VDD0V8_DDR	AN10	VDD08_UFS
AC11	VSS	AN11	AVDD18_DRD_USB
AC12	VSS	AN12	VSS
AC13	VCC_SYS	AN13	AVDD33_DRD_USB
AC14	VSS	AN14	AVSS_DRD
AC15	VCC_CPUX	AN15	VCC12_UFS
AC16	VSS	AN16	AVSS_UFS
AC17	VCC_CPUX	AN17	AVSS_EDP1
AC18	VSS	AN18	AVSS_EDP1
AC19	VCC_CPUX	AN19	VSS
AC20	VSS	AN20	VCC1833_GPIO5
AD1	DDR0_DQS1_C_B	AP1	DDR0_DQ_A_04
AD2	DDR0_DQS1_T_B	AP2	DDR0_DMI0_A
AD3	VSS	AP3	VSS
AD4	DDR0_WCK_T_B_0	AP4	DDR0_DQ_A_14
AD5	DDR0_WCK_C_B_0	AP5	DDR0_DQ_A_15
AD6	VSS	AP6	VSS
AD7	DDR0_CKE0_B	AP7	DDR0_CA_A_00
AD8	VDDQ_DDR	AP8	VSS
AD9	VDD0V8_DDR	AP9	AVDD08_DRD_USB
AD10	VSS	AP10	VDD08_UFS
AD11	VSS	AP11	VSS
AD12	VSS	AP12	AVDD18_DRD_USB
AD13	VSS	AP13	AVDD33_DRD_USB
AD14	VCC_SYS	AP14	AVDD18_UFS
AD15	VSS	AP15	AVSS_UFS
AD16	VCC_CPUX	AP16	AVSS_UFS
AD17	VSS	AP17	EDP1_EXTR
AD18	VCC_CPUX	AP18	AVSS_EDP1
AD19	VSS	AP19	VSS
AD20	VCC_CPUX	AP20	VCC1833_GPIO5
AE1	DDR0_WCK_T_B_1	AR1	DDR0_WCK_T_A_0
AE2	DDR0_WCK_C_B_1	AR2	DDR0_WCK_C_A_0
AE3	VSS	AR3	VSS
AE4	VSS	AR4	DDR0_DQ_A_12
AE5	VSS	AR5	DDR0_DQ_A_13
AE6	VSS	AR6	VSS
AE7	DDR0_CA_B_02	AR7	DDR0_CKE0_A
AE8	VDDQ_DDR	AR8	VSS
AE9	VSS	AR9	AVDD08_DRD_USB
AE10	VDD0V8_DDR	AR10	AVDD08_DRD_USB
AE11	VSS	AR11	AVSS_DRD
AE12	VSS	AR12	AVSS_DRD
AE13	VCC_SYS	AR13	AVSS_DRD
AE14	VSS	AR14	AVDD18_UFS
AE15	VCC_CPUX	AR15	AVSS_UFS
AE16	VSS	AR16	AVSS_EDP1
AE17	VCC_CPUX	AR17	UFS_REF_CLK
AE18	VSS	AR18	AVSS_EDP1
AE19	VCC_CPUX	AR19	QSPI_CLK
AE20	VSS	AR20	QSPI_DAT3
AF1	DDR0_DQ_B_09	AT1	DDR0_DQS0_C_A
AF2	DDR0_DQ_B_11	AT2	DDR0_DQS0_T_A
AF3	VSS	AT3	VSS
AF4	DDR0_DQS0_C_B	AT4	DDR0_DQS1_C_A
AF5	DDR0_DQS0_T_B	AT5	DDR0_DQS1_T_A
AF6	VSS	AT6	VSS
AF7	DDR0_CKE1_B	AT7	DDR0_CKE1_A
AF8	VDDQ_DDR	AT8	VSS
AF9	VDD0V8_DDR	AT9	AVDD08_DRD_USB
AF10	VSS	AT10	USB_PORTA_ADTEST
AF11	VSS	AT11	AVSS_DRD
AF12	VSS	AT12	USB30_A_DRD0_RXN
AF13	VSS	AT13	AVSS_DRD
AF14	VCC_SYS	AT14	USB20_A_DRD_USB_P
AF15	VSS	AT15	AVSS_UFS
AF16	VCC_CPUX	AT16	UFS_TXD0N
AF17	VSS	AT17	AVSS_EDP1
AF18	VCC_CPUX	AT18	EDP1_TX0N
AF19	VSS	AT19	VSS
AF20	VCC_CPUX	AT20	QSPI_CS0
AG1	DDR0_DQ_B_08	AU1	DDR0_DQ_A_02
AG2	DDR0_DQ_B_10	AU2	DDR0_DQ_A_01
AG3	VSS	AU3	VSS
AG4	DDR0_DMI0_B	AU4	VSS
AG5	DDR0_DQ_B_04	AU5	VSS
AG6	VSS	AU6	VSS
AG7	DDR0_CS0_B_CA06	AU7	DDR0_CS1_A
AG8	VDDQ_DDR	AU8	VSS
AG9	VSS	AU9	VSS
AG10	VDD0V8_DDR	AU10	AVSS_DRD
AG11	AVDD08_PLL_DDR0	AU11	AVSS_DRD
AG12	VSS	AU12	USB30_A_DRD0_RXP
AG13	VCC_SYS	AU13	AVSS_DRD
AG14	VSS	AU14	USB20_A_DRD_USB_M
AG15	VCC_SYS	AU15	AVSS_UFS
AG16	VSS	AU16	UFS_TXD0P
AG17	VCC_SYS	AU17	AVSS_EDP1
AG18	VSS	AU18	EDP1_TX0P
AG19	VCC_SYS	AU19	VSS
AG20	VSS	AU20	QSPI_DAT1
AH1	VSS	AV1	DDR0_DQ_A_00
AH2	VSS	AV2	DDR0_DQ_A_03
AH3	VSS	AV3	VSS
AH4	DDR0_DQ_B_06	AV4	DDR0_WCK_T_A_1
AH5	DDR0_DQ_B_05	AV5	DDR0_WCK_C_A_1
AH6	VSS	AV6	VSS
AH7	DDR0_CA_B_05	AV7	DDR0_ZN
AH8	VSS	AV8	VSS
AH9	VDD0V8_DDR	AV9	VSS
AH10	VSS	AV10	AVSS_DRD
AH11	AVDD18_PLL_DDR0	AV11	USB30_A_DRD1_RXP
AH12	VCC_SYS	AV12	AVSS_DRD
AH13	VSS	AV13	UFS_RST_N
AH14	VCC_SYS	AV14	AVSS_UFS
AH15	VSS	AV15	UFS_TXD1N
AH16	VCC_SYS	AV16	AVSS_UFS
AH17	VSS	AV17	EDP1_AUXP
AH18	VCC_SYS	AV18	AVSS_EDP1
AH19	VSS	AV19	EDP1_TX2P
AH20	VCC_SYS	AV20	VSS
AJ1	DDR0_CKC_B	AW1	VSS
AJ2	DDR0_CKT_B	AW2	VSS
AJ3	VSS	AW3	VSS
AJ4	DDR0_DQ_B_07	AW4	DDR0_DQ_A_11
AJ5	DDR0_CA_B_04	AW5	DDR0_DQ_A_09
AJ6	VSS	AW6	VSS
AJ7	DDR0_CA_B_03	AW7	DDR0_RESET_N
AJ8	VSS	AW8	VSS
AJ9	VSS	AW9	AVSS_DRD
AJ10	AVDD08_PLL1	AW10	USB30_A_DRD0_TXP
AJ11	VCC_SYS	AW11	USB30_A_DRD1_RXN
AJ12	VSS	AW12	USB30_A_DRD1_TXN
AJ13	VCC_SYS	AW13	AVSS_UFS
AJ14	VSS	AW14	UFS_RXD1P
AJ15	VCC_SYS	AW15	UFS_TXD1P
AJ16	VSS	AW16	UFS_RXD0N
AJ17	DVDD08_EDP1	AW17	EDP1_AUXN
AJ18	DVDD08_EDP1	AW18	EDP1_TX1N
AJ19	VCC_SYS	AW19	EDP1_TX2N
AJ20	VSS	AW20	EDP1_TX3N
AK1	DDR0_CKC_A	AY2	VSS
AK2	DDR0_CKT_A	AY3	DDR0_DMI1_A
AK3	VSS	AY4	DDR0_DQ_A_10
AK4	DDR0_CS0_A_CA06	AY5	DDR0_DQ_A_08
AK5	DDR0_CA_A_03	AY6	VSS
AK6	VSS	AY7	VSS
AK7	DDR0_CS1_B	AY8	VSS
AK8	VSS	AY9	AVSS_DRD
AK9	AVDD18_PLL1	AY10	USB30_A_DRD0_TXN
AK10	AVSS_PLL1	AY11	AVSS_DRD
AK11	VSS	AY12	USB30_A_DRD1_TXP
AK12	VCC_SYS	AY13	AVSS_UFS
AK13	VSS	AY14	UFS_RXD1N
AK14	VSS	AY15	AVSS_UFS
AK15	VSS	AY16	UFS_RXD0P
AK16	VCC_SYS	AY17	AVSS_EDP1
AK17	AVSS_EDP1	AY18	EDP1_TX1P
AK18	VCC_SYS	AY19	AVSS_EDP1
AK19	VSS	AY20	EDP1_TX3P
AK20	VCC_SYS

4.1.4 (AAAY, 2140)

引脚编号	引脚名称	引脚编号	引脚名称
AA21	VCC_SYS	AL21	VCC18_SD_CAP
AA22	VSS	AL22	VCC18_GPIO5
AA23	VCC_SYS	AL23	VSS
AA24	VSS	AL24	VCC18_GPIO1
AA25	VCC_SYS	AL25	VCC18_GPIO4
AA26	VSS	AL26	VCC18_GPIO4
AA27	VCC_SYS	AL27	VSS
AA28	VSS	AL28	VCC_SYS
AA29	VCC_SYS	AL29	VSS
AA30	AVDD08_DSI	AL30	VCC_SYS
AA31	AVDD08_DSI	AL31	VSS
AA32	VSS	AL32	AVDD18_EDP0
AA33	VSS	AL33	VSS
AA34	VSS	AL34	VSS
AA35	VSS	AL35	VSS
AA36	AVSS_MIPI012	AL36	AVSS_DSI
AA37	AVSS_MIPI012	AL37	AVSS_DSI
AA38	MIPI_CSI1_D2N	AL38	MIPI_DSI1_CLKN
AA39	MIPI_CSI1_D2P	AL39	MIPI_DSI1_CLKP
AA40	AVSS_MIPI012	AL40	AVSS_DSI
AB21	VSS	AM21	VCC18_SD_CAP
AB22	VCC_SYS	AM22	VCC18_GPIO5
AB23	VSS	AM23	VSS
AB24	VCC_SYS	AM24	VCC18_GPIO1
AB25	VSS	AM25	VSS
AB26	VCC_SYS	AM26	VCC1833_GPIO4
AB27	VSS	AM27	VCC1833_GPIO1
AB28	VCC_SYS	AM28	VSS
AB29	VSS	AM29	VSS
AB30	AVDD08_CSI2	AM30	VCC_SYS
AB31	AVDD08_CSI2	AM31	VSS
AB32	VSS	AM32	AVDD18_EDP0
AB33	MIPI_CSI2_CLKN	AM33	MIPI_DSI1_D1P
AB34	MIPI_CSI2_CLKP	AM34	MIPI_DSI1_D1N
AB35	AVSS_MIPI012	AM35	VSS
AB36	MIPI_CSI1_D3N	AM36	MIPI_DSI1_D3P
AB37	MIPI_CSI1_D3P	AM37	MIPI_DSI1_D3N
AB38	AVSS_MIPI012	AM38	AVSS_DSI
AB39	MIPI_CSI1_CLKN	AM39	MIPI_DSI1_D0P
AB40	MIPI_CSI1_CLKP	AM40	MIPI_DSI1_D0N
AC21	VCC_SYS	AN21	VSS
AC22	VSS	AN22	VSS
AC23	VCC_SYS	AN23	VSS
AC24	VSS	AN24	VSS
AC25	VCC_SYS	AN25	VSS
AC26	VSS	AN26	VCC1833_GPIO4
AC27	VCC_SYS	AN27	VCC1833_GPIO1
AC28	VSS	AN28	VSS
AC29	VCC_SYS	AN29	VSS
AC30	VSS	AN30	VSS
AC31	AVSS_MIPI012	AN31	VSS
AC32	AVSS_MIPI012	AN32	VSS
AC33	AVSS_MIPI012	AN33	VSS
AC34	AVSS_MIPI012	AN34	VSS
AC35	AVSS_MIPI012	AN35	VSS
AC36	AVSS_MIPI012	AN36	EDP0_EXTR
AC37	AVSS_MIPI012	AN37	AVSS_EDP0
AC38	MIPI_CSI1_D1P	AN38	EDP0_AUXN
AC39	MIPI_CSI1_D1N	AN39	EDP0_AUXP
AC40	AVSS_MIPI012	AN40	AVSS_EDP0
AD21	VSS	AP21	QSPI_DAT2
AD22	VCC_CPUX	AP22	VSS
AD23	VSS	AP23	VSS
AD24	VCC_CPUX	AP24	GPIO[5]_119
AD25	VSS	AP25	GPIO[5]_114
AD26	VCC_CPUX	AP26	GPIO[5]_108
AD27	VSS	AP27	GPIO[5]_106
AD28	VCC_SYS	AP28	VSS
AD29	VSS	AP29	GPIO[1]_20
AD30	AVDD08_CSI0	AP30	GPIO[1]_16
AD31	AVDD08_CSI0	AP31	GPIO[1]_06
AD32	AVDD08_CSI1	AP32	GPIO[1]_05
AD33	AVDD08_CSI1	AP33	VSS
AD34	AVSS_MIPI012	AP34	GPIO[4]_79
AD35	AVSS_MIPI012	AP35	GPIO[4]_78
AD36	MIPI_CSI1_D0P	AP36	VSS
AD37	MIPI_CSI1_D0N	AP37	AVSS_EDP0
AD38	AVSS_MIPI012	AP38	AVSS_EDP0
AD39	MIPI_CSI0_D3N	AP39	EDP0_TX3P
AD40	MIPI_CSI0_D3P	AP40	EDP0_TX3N
AE21	VCC_CPUX	AR21	QSPI_CS1
AE22	VSS	AR22	VSS
AE23	VCC_CPUX	AR23	VSS
AE24	VSS	AR24	GPIO[5]_120
AE25	VCC_CPUX	AR25	VSS
AE26	VSS	AR26	GPIO[5]_109
AE27	VCC_CPUX	AR27	GPIO[5]_105
AE28	VSS	AR28	GPIO[5]_99
AE29	VCC_SYS	AR29	GPIO[1]_19
AE30	VSS	AR30	VSS
AE31	AVSS_MIPI012	AR31	GPIO[1]_07
AE32	AVSS_MIPI012	AR32	GPIO[1]_04
AE33	AVSS_MIPI012	AR33	GPIO[4]_76
AE34	AVSS_MIPI012	AR34	GPIO[4]_80
AE35	AVSS_MIPI012	AR35	VSS
AE36	AVSS_MIPI012	AR36	VSS
AE37	AVSS_MIPI012	AR37	AVSS_EDP0
AE38	MIPI_CSI0_D2N	AR38	EDP0_TX2P
AE39	MIPI_CSI0_D2P	AR39	EDP0_TX2N
AE40	AVSS_MIPI012	AR40	AVSS_EDP0
AF21	VSS	AT21	QSPI_DAT0
AF22	VCC_CPUX	AT22	VSS
AF23	VSS	AT23	GPIO[5]_124
AF26	VCC_CPUX	AT24	GPIO[5]_121
AF27	VSS	AT25	GPIO[5]_115
AF28	VCC_SYS	AT26	GPIO[5]_110
AF29	VSS	AT27	VSS
AF30	AVDD18_CSI1	AT28	GPIO[5]_100
AF31	AVDD18_CSI1	AT29	GPIO[1]_18
AF32	AVDD18_CSI2	AT30	GPIO[1]_13
AF33	AVDD18_CSI2	AT31	GPIO[1]_08
AF34	AVSS_MIPI012	AT32	VSS
AF35	AVSS_MIPI012	AT33	GPIO[4]_77
AF36	MIPI_CSI0_CLKN	AT34	GPIO[4]_81
AF37	MIPI_CSI0_CLKP	AT35	GPIO[4]_86
AF38	AVSS_MIPI012	AT36	GPIO[4]_90
AF39	MIPI_CSI0_D1P	AT37	AVSS_EDP0
AF40	MIPI_CSI0_D1N	AT38	AVSS_EDP0
AG21	VCC_CPUX	AT39	EDP0_TX1P
AG22	VSS	AT40	EDP0_TX1N
AG23	VCC_CPUX	AU21	MMC1_DAT2
AG26	VSS	AU22	MMC1_DAT1
AG27	VCC_CPUX	AU23	GPIO[5]_125
AG28	VSS	AU25	GPIO[5]_116
AG29	VCC_SYS	AU26	GPIO[5]_111
AG30	AVSS_DSI	AU28	GPIO[5]_101
AG31	AVSS_DSI	AU29	VSS
AG32	AVSS_DSI	AU31	GPIO[1]_09
AG33	AVSS_DSI	AU32	GPIO[1]_03
AG34	AVSS_MIPI012	AU34	VSS
AG35	AVSS_MIPI012	AU35	GPIO[4]_87
AG36	AVSS_MIPI012	AU37	VSS
AG37	AVSS_MIPI012	AU38	EDP0_TX0P
AG38	MIPI_CSI0_D0P	AU39	EDP0_TX0N
AG39	MIPI_CSI0_D0N	AU40	AVSS_EDP0
AG40	AVSS_MIPI012	AV21	MMC1_CLK
AH21	VSS	AV22	MMC1_DAT0
AH22	VCC_CPUX	AV23	GPIO[5]_126
AH23	VSS	AV25	GPIO[5]_117
AH24	VCC_CPUX	AV26	VSS
AH25	VSS	AV28	GPIO[5]_102
AH26	VCC_CPUX	AV29	GPIO[1]_17
AH27	VSS	AV31	VSS
AH28	VCC_SYS	AV32	GPIO[1]_02
AH29	VSS	AV34	GPIO[4]_82
AH30	AVDD12_DSI	AV35	GPIO[4]_88
AH31	AVDD18_CSI0	AV37	VSS
AH32	AVDD18_CSI0	AV38	VSS
AH33	AVSS_DSI	AV39	GPIO[4]_96
AH34	AVSS_DSI	AV40	GPIO[4]_98
AH35	AVSS_DSI	AW21	VSS
AH36	MIPI_DSI0_D2P	AW22	MMC1_CMD
AH37	MIPI_DSI0_D2N	AW23	VSS
AH38	AVSS_DSI	AW24	GPIO[5]_122
AH39	MIPI_DSI0_D1N	AW25	GPIO[5]_118
AH40	MIPI_DSI0_D1P	AW26	GPIO[5]_112
AJ21	VCC_SYS	AW27	GPIO[5]_104
AJ22	VSS	AW28	VSS
AJ23	VCC_CPUX	AW29	GPIO[1]_14
AJ24	VSS	AW30	GPIO[1]_12
AJ25	VCC_CPUX	AW31	GPIO[1]_10
AJ26	VSS	AW32	GPIO[1]_01
AJ27	DVDD08_EDP0	AW33	VSS
AJ28	DVDD08_EDP0	AW34	GPIO[4]_83
AJ29	VCC_SYS	AW35	GPIO[4]_89
AJ30	AVDD12_DSI	AW36	GPIO[4]_91
AJ31	AVDD18_DSI	AW37	GPIO[4]_93
AJ32	VSS	AW38	GPIO[4]_95
AJ33	AVSS_DSI	AW39	GPIO[4]_97
AJ34	AVSS_DSI	AW40	VSS
AJ35	AVSS_DSI	AY21	VSS
AJ36	AVSS_DSI	AY22	MMC1_DAT3
AJ37	AVSS_DSI	AY23	GPIO[5]_127
AJ38	MIPI_DSI0_CLKN	AY24	GPIO[5]_123
AJ39	MIPI_DSI0_CLKP	AY25	VSS
AJ40	AVSS_DSI	AY26	GPIO[5]_113
AK21	VSS	AY27	GPIO[5]_107
AK22	VCC_SYS	AY28	GPIO[5]_103
AK23	VSS	AY29	GPIO[1]_15
AK24	VCC_SYS	AY30	VSS
AK25	VSS	AY31	GPIO[1]_11
AK26	VCC_SYS	AY32	GPIO[1]_00
AK27	AVSS_EDP0	AY33	GPIO[4]_85
AK28	VCC_SYS	AY34	GPIO[4]_84
AK29	AVSS_EDP0	AY35	VSS
AK30	VSS	AY36	GPIO[4]_92
AK31	AVDD18_DSI	AY37	GPIO[4]_94
AK32	VSS	AY38	VSS
AK33	MIPI_DSI0_D0P	AY39	VSS
AK34	MIPI_DSI0_D0N	AY40	VSS
AK35	AVSS_DSI
AK36	MIPI_DSI0_D3P
AK37	MIPI_DSI0_D3N
AK38	AVSS_DSI
AK39	MIPI_DSI1_D2N
AK40	MIPI_DSI1_D2P

4.2 I/O 引脚电气参数

4.2.1 1.8V I/O 引脚

电源域	符号	参数说明	最小值 (Min)	典型值 (Typ)	最大值 (Max)
1.8V 输入	Vih	输入高电平阈值	VCC×0.7V	1.8V	VCC+0.2V
	Vil	输入低电平阈值	-0.3V	0V	VCC×0.3V
	Rpu	上拉电阻	55kΩ	79kΩ	121kΩ
	Rpd	下拉电阻	51kΩ	87kΩ	169kΩ
	Iil	输入漏电流（引脚配置为输入模式）	—	—	10µA
1.8V 输出	Voh	输出高电平电压	VCC−0.2V	—	—
	Vol	输出低电平电压	—	—	0.2V
	Iol DCS[1:0]	低电平输出电流（Vpad=0.2V） (DCS=00)	13mA	—	—
		低电平输出电流（Vpad=0.2V） (DCS=01)	25mA	—	—
		低电平输出电流（Vpad=0.2V） (DCS=10)	37mA	—	—
		低电平输出电流（Vpad=0.2V） (DCS=11)	49mA	—	—
	Ioh DCS[1:0]	高电平输出电流（Vpad = VCC - 0.2V） (DCS=00)	11mA	—	—
		高电平输出电流（Vpad = VCC - 0.2V） (DCS=01)	21mA	—	—
		高电平输出电流（Vpad = VCC - 0.2V） (DCS=10)	32mA	—	—
		高电平输出电流（Vpad = VCC - 0.2V） (DCS=11)	42mA	—	—

4.2.2 3.3V I/O 引脚

电源域	符号	参数说明	最小值 (Min)	典型值 (Typ)	最大值 (Max)
3.3V 输入	Vih	输入高电平阈值	2V	—	VCC+0.3V
	Vil	输入低电平阈值	-0.3V	0V	0.8V
	Rpu	上拉电阻	26kΩ	47kΩ	72kΩ
	Rpd	下拉电阻	27kΩ	54kΩ	267kΩ
	Iil	输入漏电流	—	—	10µA
3.3V 输出	Voh	输出高电平电压	2.4V	—	—
	Vol	输出低电平电压	—	—	0.4V
	Iol DS[2:0]	低电平输出电流（Vpad=0.4V） (DS=000)	7mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=001)	10mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=010)	14mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=011)	18mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=100)	21mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=101)	24mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=110)	28mA	—	—
		低电平输出电流（Vpad=0.4V） (DS=111)	31mA	—	—
	Ioh DS[2:0]	高电平输出电流（Vpad = VCC - 0.5V） (DS=000)	7mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=001)	10mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=010)	13mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=011)	16mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=100)	19mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=101)	23mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=110)	26mA	—	—
		高电平输出电流（Vpad = VCC - 0.5V） (DS=111)	29mA	—	—

4.3 多功能信号/引脚功能

K3 的 I/O 引脚支持 功能 0 至 功能 7（Function 0–7） 的信号分配。
绝大多数 K3 I/O 引脚均为 多功能引脚，可通过 多功能引脚寄存器（Multi-Function Pin Registers, MFPRs） 配置为多种可用功能之一。此外，部分功能可映射至多个不同的物理引脚，提供灵活的引脚复用方案。

所有分配的信号按其功能类别（如电源、时钟等）进行组织，并进一步按接口类型（如 JTAG、SPIx 等）分组，具体说明见后续小节（为便于查阅，各接口按字母顺序排序）。

注：信号/引脚类型符号定义如下：

• I = 输入（Input）
• O = 输出（Output）
• I/O = 双向输入/输出（Input/Output）
• OD = 开漏输出（Open-Drain）
• RO = 参考输出（Reference Output）

4.3.1 JTAG – 主接口（Primary）

信号/引脚	类型	描述
PRI_TCK	I	主 JTAG 接口 1 的测试时钟。用于 JTAG 测试接口上的所有数据传输。
PRI_TDI	I	主 JTAG 接口 1 的测试数据输入。用于将数据从 JTAG 调试器发送至 K3 处理器。该引脚内置上拉电阻。
PRI_TDO	O	主 JTAG 接口 1 的测试数据输出。用于将数据从 K3 处理器返回至 JTAG 调试器。
PRI_TMS	I	主 JTAG 接口 1 的测试模式选择。用于从 JTAG 调试器选择所需的测试模式。该引脚内置上拉电阻。
PRI_TRSTn	I	主 JTAG 接口 1 的测试复位信号。符合 IEEE 1149.1 标准，用于触发 JTAG 复位。
VCXO_OUT	O	24 MHz VCXO 输出时钟
VCXO_REQ	I	OCLK1 时钟请求信号

4.3.2 杂项（Miscellaneous）

信号/引脚	类型	描述
MPLL_TST_CK	—	PLL 测试引脚
MN_CLK_OUT	O	分数分频（M/N）时钟输出。由主 PMU 提供的通用 M/N 分数分频器产生的时钟信号。若需在 GPIO[122]（即 MN_CLK_OUT）上输出 13 MHz 时钟，必须将 CLK_REQ 配置为 Function 0 并拉高。
Sleep_OUT	O	PMIC 睡眠设置

4.3.3 SPIx

信号/引脚	类型	描述
SPIx_FRM	I/O	同步串行端口帧信号 0/2。串行帧同步可配置为输出（主模式）或输入（从模式）。
SPIx_RXD	I	同步串行端口接收数据 0/2。串行数据在位时钟作用下锁存。
SPIx_SCLK	I/O	同步串行端口时钟 0/2。串行位时钟可配置为输出（主模式）或输入（从模式）。
SPIx_TXD	O	同步串行端口发送数据 0/2。串行数据随位时钟同步驱动输出。

4.3.4 TWSI

专用信号（Dedicated）

信号/引脚	类型	描述
PWR_SDA	I/O	TWSI 串行数据/地址线
PWR_SCL	I/O	TWSI 串行时钟线

通用信号（Common）

信号/引脚	类型	描述
I²Cx_SCL	I/O, OD	TWSIx 时钟线
I²Cx_SDA	I/O, OD	TWSIx 数据线

4.3.5 UARTx

信号/引脚	类型	描述
UARTx_CTSn	I	UARTx Clear-To-Send（清除发送）
UARTx_RTSn	O	UARTx Request-To-Send（请求发送）
UARTx_RXD	I	UARTx 接收数据
UARTx_TXD	O	UARTx 发送数据

4.3.6 USB

信号/引脚	类型	描述
USBx_N	I/O	USB D± 差分信号（负）
USBx_P	I/O	USB D± 差分信号（正）
VBUS_ON	I	USB VBUS 供电检测指示

4.4 多功能 I/O 引脚分配

通用输入/输出（GPIO）模块提供灵活的引脚控制与信号复用能力。每个 GPIO 引脚既可作为标准输入/输出使用，也可配置为多种 备用功能（Alternate Function） 之一，从而高效连接系统与片上外设。

下表按接口分组，详细列出了 Function 0 至 Function 6 的信号分配情况。

接口分组	引脚名称	默认上下拉	边沿唤醒功能	Function 0	Function 1	Function 2	Function 3	Function 4	Function 5	Function 6
QSPI [1.8V/3.3V]	QSPI_DAT3	下拉	启用	QSPI_DAT[3]	GPIO[0]	R.UART1_TXD	R.GPIO[0]
QSPI [1.8V/3.3V]	QSPI_DAT2	下拉	启用	QSPI_DAT[2]	GPIO[1]	R.UART1_RXD	R.GPIO[1]
QSPI [1.8V/3.3V]	QSPI_DAT1	下拉	启用	QSPI_DAT[1]	GPIO[2]	R.UART1_CTS	R.GPIO[2]
QSPI [1.8V/3.3V]	QSPI_DAT0	下拉	启用	QSPI_DAT[0]	GPIO[3]	R.UART1_RTS	R.GPIO[3]
QSPI [1.8V/3.3V]	QSPI_CLK	下拉	启用	QSPI_CLK	GPIO[4]	R.CAN1_TXD	R.GPIO[4]
QSPI [1.8V/3.3V]	QSPI_CS0	上拉	启用	QSPI_CS0	GPIO[5]	R.CAN1_RXD	R.GPIO[5]	I2C3_SCL
QSPI [1.8V/3.3V]	QSPI_CS1	上拉	启用	QSPI_CS1	GPIO[6]			I2C3_SDA
SD/MMC1 [1.8V/3.3V]	MMC1_DAT3	上拉	启用	MMC1_DAT[3]	GPIO[93]	UART0_TXD	R.GPIO[6]	R.UART0_TXD	PRI_TDI
SD/MMC1 [1.8V/3.3V]	MMC1_DAT2	上拉	启用	MMC1_DAT[2]	GPIO[94]	UART0_RXD	R.GPIO[7]	R.UART0_RXD	PRI_TMS
SD/MMC1 [1.8V/3.3V]	MMC1_DAT1	上拉	启用	MMC1_DAT[1]	GPIO[95]	UART2_TXD	R.GPIO[8]	PWM2	PRI_TDO
SD/MMC1 [1.8V/3.3V]	MMC1_DAT0	上拉	启用	MMC1_DAT[0]	GPIO[96]	UART2_RXD	R.GPIO[9]	PWM3
SD/MMC1 [1.8V/3.3V]	MMC1_CMD	上拉	启用	MMC1_CMD	GPIO[97]	UART2_CTS	R.GPIO[10]	PWM4	I2C4_SCL
SD/MMC1 [1.8V/3.3V]	MMC1_CLK	下拉	启用	MMC1_CLK	GPIO[98]	UART2_RTS	R.GPIO[11]	PWM5	PRI_TCK	I2C4_SDA
PMIC [1.8V only]	RESET_IN_N	上拉	NO	RESET_IN_N				PWM10
PMIC [1.8V only]	EXT_32K_IN	下拉	NO	EXT_32K_IN				PWM11
PMIC [1.8V only]	PWR_SCL	上拉	启用	PWR_SCL	R_PWR_SCL			PWM12
PMIC [1.8V only]	PWR_SDA	上拉	启用	PWR_SDA	R_PWR_SDA			PWM13
PMIC [1.8V only]	VCXO_EN	NO	启用	VCXO_EN				PWM14
PMIC [1.8V only]	PMIC_WDT_N	上拉	NO	PMIC_WDT_N				PWM15
PMIC [1.8V only]	PMIC_INT_N	上拉	启用	PMIC_INT_N				PWM16
PMIC [1.8V only]	PWR_SSP_TXD	上拉	启用	PWR_SSP_TXD	GPIO[120]	I2C6_SCL
PMIC [1.8V only]	PWR_SSP_RXD	上拉	启用	PWR_SSP_RXD	GPIO[121]	I2C6_SDA
PMIC [1.8V only]	PWR_SSP_SCLK	上拉	启用	PWR_SSP_SCLK	GPIO[122]	UART0_TXD
PMIC [1.8V only]	PWR_SSP_FRM	上拉	启用	PWR_SSP_FRM	GPIO[123]	UART0_RXD
PMIC [1.8V only]	PRI_TDI	上拉	NO	PRI_TDI	GPIO[124]	R.GPIO[17]	PWM6	UART5_TXD	UART0_TXD	R.UART0_TXD
PMIC [1.8V only]	PRI_TMS	上拉	NO	PRI_TMS	GPIO[125]	R.GPIO[14]	PWM7	UART5_RXD	UART0_RXD	R.UART0_RXD
PMIC [1.8V only]	PRI_TCK	下拉	NO	PRI_TCK	GPIO[126]	R.GPIO[15]	PWM8	UART9_TXD
PMIC [1.8V only]	PRI_TDO	上拉	NO	PRI_TDO	GPIO[127]	R.GPIO[16]	PWM9	UART9_RXD
PMIC [1.8V only]	PRI_TRST_N	上拉	NO	PRI_TRSTn
EMMC5 [1.8V only]	EMMC_D0			EMMC_D0	GPIO[32]
EMMC5 [1.8V only]	EMMC_D1			EMMC_D1	GPIO[33]
EMMC5 [1.8V only]	EMMC_D2			EMMC_D2	GPIO[34]
EMMC5 [1.8V only]	EMMC_D3			EMMC_D3	GPIO[35]
EMMC5 [1.8V only]	EMMC_D4			EMMC_D4	GPIO[36]
EMMC5 [1.8V only]	EMMC_D5			EMMC_D5	R.GPIO[8]
EMMC5 [1.8V only]	EMMC_D6			EMMC_D6	R.GPIO[9]
EMMC5 [1.8V only]	EMMC_D7			EMMC_D7	R.GPIO[10]
EMMC5 [1.8V only]	EMMC_DS			EMMC_DS	R.GPIO[11]
EMMC5 [1.8V only]	EMMC_CLK			EMMC_CLK	R.GPIO[12]
EMMC5 [1.8V only]	EMMC_CMD			EMMC_CMD	R.GPIO[13]
GPIO1 [1.8V/3.3V]	GPIO_[0]	下拉	启用	GPIO[0]	GMAC0_RXDV	SSPA5_CLK	PWM0	IR1_RX	eSPI0_D0	I2C0_SCL
GPIO1 [1.8V/3.3V]	GPIO_[1]	下拉	启用	GPIO[1]	GMAC0_RX_D0	SSPA5_FRM	PWM1	R.IR1_RX	eSPI0_D1	I2C0_SDA
GPIO1 [1.8V/3.3V]	GPIO_[2]	下拉	启用	GPIO[2]	GMAC0_RX_D1	SSPA5_TXD	PWM2		eSPI0_D2	I2C1_SCL
GPIO1 [1.8V/3.3V]	GPIO_[3]	下拉	启用	GPIO[3]	GMAC0_RX_CLK	SSPA5_RXD	PWM3	PCIeD_PERSTn	eSPI0_D3	I2C1_SDA
GPIO1 [1.8V/3.3V]	GPIO_[4]	下拉	启用	GPIO[4]	GMAC0_RX_D2	SSPA5_SYSCLK	PWM4	PCIeD_WAKEn	eSPI0_CS
GPIO1 [1.8V/3.3V]	GPIO_[5]	下拉	启用	GPIO[5]	GMAC0_RX_D3		PWM5	PCIeD_CLKREQn	eSPI0_CLK	I2C2_SCL
GPIO1 [1.8V/3.3V]	GPIO_[6]	下拉	启用	GPIO[6]	GMAC0_TX_D0	R.SSPA0_CLK	PWM6	PCIeD_PRSNT2n	eSPI0_RESETN	I2C2_SDA
GPIO1 [1.8V/3.3V]	GPIO_[7]	下拉	启用	GPIO[7]	GMAC0_TX_D1	R.SSPA0_FRM	PWM7	PCIeD_ATTn	eSPI0_ALERT	I2C6_SCL
GPIO1 [1.8V/3.3V]	GPIO_[8]	下拉	启用	GPIO[8]	GMAC0_TX_CLK	R.SSPA0_TXD	PWM8	PCIeD_AUXen		I2C6_SDA
GPIO1 [1.8V/3.3V]	GPIO_[9]	下拉	启用	GPIO[9]	GMAC0_TX_D2	R.SSPA0_RXD	PWM9	PCIeD_PWRCTn		e/DP0_HPD
GPIO1 [1.8V/3.3V]	GPIO_[10]	下拉	启用	GPIO[10]	GMAC0_TX_D3	R.SSPA0_SYSCLK	PWM10	PCIeD_PWRDet		e/DP1_HPD
GPIO1 [1.8V/3.3V]	GPIO_[11]	下拉	启用	GPIO[11]	GMAC0_TX_EN	UART7_RTSn	CAN0_TXD	UART8_RXD	I2C4_SCL
GPIO1 [1.8V/3.3V]	GPIO_[12]	下拉	启用	GPIO[12]	GMAC0_MDC	UART7_CTSn	CAN0_RXD	PCIeC_PERSTn	UART8_TXD	I2C4_SDA
GPIO1 [1.8V/3.3V]	GPIO_[13]	下拉	启用	GPIO[13]	GMAC0_MDIO	UART7_TXD	PWM13	PCIeC_WAKEn	CLK_CAMCK1	DSI0_TE
GPIO1 [1.8V/3.3V]	GPIO_[14]	下拉	启用	GPIO[14]	GMAC0_INT_N	UART7_RXD	PWM14	PCIeC_CLKREQn	MNCLK_OUT1	I2C6_SCL
GPIO1 [1.8V/3.3V]	GPIO_[15]	下拉	启用	GPIO[15]	GMAC0_RXER	SSPA1_CLK	R.PWM0	PCIeC_PRSNT2n	MNCLK_OUT2	I2C6_SDA
GPIO1 [1.8V/3.3V]	GPIO_[16]	下拉	启用	GPIO[16]	GMAC0_TXER	SSPA1_FRM	R.PWM1	PCIeC_ATTn		USB20_HOST_DRV
GPIO1 [1.8V/3.3V]	GPIO_[17]	下拉	启用	GPIO[17]	GMAC0_CRS	SSPA1_TXD	R.PWM2	PCIeC_PWRCTn	R.UART1_TXD	USB30_DRD_ID
GPIO1 [1.8V/3.3V]	GPIO_[18]	下拉	启用	GPIO[18]	GMAC0_COL	SSPA1_RXD	R.PWM3	PCIeC_AUXen	R.UART1_RXD	USB30_DRD_VBUSON
GPIO1 [1.8V/3.3V]	GPIO_[19]	下拉	启用	GPIO[19]	GMAC0_PPS	SSPA1_SYSCLK	R.PWM4	PCIeC_PWRDet	R.UART1_CTSn	USB30_DRD_DRV
GPIO1 [1.8V/3.3V]	GPIO_[20]	下拉	启用	GPIO[20]	GMAC0_CLK_REF		R.PWM5		R.UART1_RTSn	USB30_D_DRV
GPIO2 [1.8V/3.3V]	GPIO_[21]	下拉	启用	GPIO[21]	GMAC1_RXDV	UART5_TXD	PWM15	PCIeB_PERSTn	R.UART4_TXD	R.GPIO[28]
GPIO2 [1.8V/3.3V]	GPIO_[22]	下拉	启用	GPIO[22]	GMAC1_RX_D0	UART5_RXD	PWM16	PCIeB_WAKEn	R.UART4_RXD	R.GPIO[29]
GPIO2 [1.8V/3.3V]	GPIO_[23]	下拉	启用	GPIO[23]	GMAC1_RX_D1	UART5_CTS	PWM17	PCIeB_CLKREQn	UART7_TXD	e/DP0_HPD
GPIO2 [1.8V/3.3V]	GPIO_[24]	下拉	启用	GPIO[24]	GMAC1_RX_CLK	UART5_RTS	PWM18	PCIeB_PRSNT2n	UART7_RXD	e/DP1_HPD
GPIO2 [1.8V/3.3V]	GPIO_[25]	下拉	启用	GPIO[25]	GMAC1_RX_D2		PWM19	PCIeC_PERSTn	UART7_CTSn	I2C5_SDA
GPIO2 [1.8V/3.3V]	GPIO_[26]	下拉	启用	GPIO[26]	GMAC1_RX_D3	UART3_TXD		PCIeC_WAKEn	UART7_RTSn	I2C5_SCL
GPIO2 [1.8V/3.3V]	GPIO_[27]	下拉	启用	GPIO[27]	GMAC1_TX_D0	UART3_RXD	R.PWM0	PCIeC_CLKREQn	USB30_D_DRV	R.I2C0_SCL
GPIO2 [1.8V/3.3V]	GPIO_[28]	下拉	启用	GPIO[28]	GMAC1_TX_D1	UART3_CTS	R.PWM1	PCIeC_PRSNT2n	SSP2_TXD	R.I2C0_SDA
GPIO2 [1.8V/3.3V]	GPIO_[29]	下拉	启用	GPIO[29]	GMAC1_TX_CLK	UART3_RTS	R.PWM2		SSP2_RXD
GPIO2 [1.8V/3.3V]	GPIO_[30]	上拉	启用	GPIO[30]	GMAC1_TX_D2		R.PWM3		SSP2_SCLK	eDP0_HPD
GPIO2 [1.8V/3.3V]	GPIO_[31]	上拉	启用	GPIO[31]	GMAC1_TX_D3	UART10_TXD	R.PWM4	PCIeE_PERSTn	SSP2_FRM	eDP1_HPD
GPIO2 [1.8V/3.3V]	GPIO_[32]	上拉	启用	GPIO[32]	GMAC1_TX_EN	UART10_RXD	R.PWM5	PCIeE_WAKEn	SSP1_TXD
GPIO2 [1.8V/3.3V]	GPIO_[33]	上拉	启用	GPIO[33]	GMAC1_MDC	UART10_CTS	R.PWM6	PCIeE_CLKREQn	SSP1_RXD	R.I2C1_SCL
GPIO2 [1.8V/3.3V]	GPIO_[34]	下拉	启用	GPIO[34]	GMAC1_MDIO	UART10_RTS	R.PWM7	CLK_CAMCK2	SSP1_SCLK	R.I2C1_SDA
GPIO2 [1.8V/3.3V]	GPIO_[35]	下拉	启用	GPIO[35]	GMAC1_INT_N		R.PWM8	CLK_CAMCK3	SSP1_FRM
GPIO2 [1.8V/3.3V]	GPIO_[36]	下拉	启用	GPIO[36]	GMAC1_CLK_REF	R.SSPA1_CLK	R.PWM9	I2C3_SCL
GPIO2 [1.8V/3.3V]	GPIO_[37]	下拉	启用	GPIO[37]	GMAC1_RXER	R.SSPA1_FRM		I2C3_SDA
GPIO2 [1.8V/3.3V]	GPIO_[38]	下拉	启用	GPIO[38]	GMAC1_TXER	R.SSPA1_TXD			DSI0_TE
GPIO2 [1.8V/3.3V]	GPIO_[39]	下拉	启用	GPIO[39]	GMAC1_CRS	R.SSPA1_RXD	MNCLK_OUT1	R.I2C1_SCL	USB20_HOST_DRV
GPIO2 [1.8V/3.3V]	GPIO_[40]	下拉	启用	GPIO[40]	GMAC1_COL	R.SSPA1_SYSCLK	MNCLK_OUT2	R.I2C1_SDA	R.IR0_RX	CAN4_TXD
GPIO2 [1.8V/3.3V]	GPIO_[41]	下拉	启用	GPIO[41]	GMAC1_PPS		CLK32K_OUT	IR0_RX	CAN4_RXD
GPIO3 [1.8V only]	GPIO_[42]	上拉	启用	GPIO[42]	GMAC2_RXDV	UART0_TXD	PCIeA_PERSTn	I2C0_SCL	PWM0
GPIO3 [1.8V only]	GPIO_[43]	上拉	启用	GPIO[43]	GMAC2_RX_D0	UART0_RXD	CLK_CAMCK4	I2C0_SDA	PWM1
GPIO3 [1.8V only]	GPIO_[44]	上拉	启用	GPIO[44]	GMAC2_RX_D1	UART10_TXD	CAN0_TXD	PCIeA_CLKREQn	PWM2
GPIO3 [1.8V only]	GPIO_[45]	上拉	启用	GPIO[45]	GMAC2_RX_CLK	UART10_RXD	CAN0_RXD	PCIeA_PRSNT2n	PWM3
GPIO3 [1.8V only]	GPIO_[46]	上拉	启用	GPIO[46]	GMAC2_RX_D2	UART10_CTSn	CLK_CAMCK1	PCIeA_ATTn	I2C2_SCL	PWM4
GPIO3 [1.8V only]	GPIO_[47]	上拉	启用	GPIO[47]	GMAC2_RX_D3	UART10_RTSn	CLK_CAMCK2	PCIeA_PWRCTn	I2C2_SDA	PWM5
GPIO3 [1.8V only]	GPIO_[48]	下拉	启用	GPIO[48]	GMAC2_TX_D0	UART6_TXD	CAN1_RXD	PCIeA_AUXen	I2C0_SCL	PWM6
GPIO3 [1.8V only]	GPIO_[49]	下拉	启用	GPIO[49]	GMAC2_TX_D1	UART6_RXD	CAN1_TXD	PCIeA_PWRDet	I2C0_SDA	PWM7
GPIO3 [1.8V only]	GPIO_[50]	下拉	启用	GPIO[50]	GMAC2_TX_CLK	UART6_CTS	CAN2_TXD	PCIeA_MRLn	I2C4_SCL	PWM8
GPIO3 [1.8V only]	GPIO_[51]	下拉	启用	GPIO[51]	GMAC2_TX_D2	UART6_RTS	CAN2_RXD	PCIeA_ATNLED	I2C4_SDA	PWM9
GPIO3 [1.8V only]	GPIO_[52]	下拉	启用	GPIO[52]/Strap[5]	GMAC2_TX_D3			PCIeA_PWRLED	CLK_CAMCK3	PWM10
GPIO3 [1.8V only]	GPIO_[53]	下拉	启用	GPIO[53]	GMAC2_TX_EN	UART3_CTSn	SSP0_TXD	PCIeA_EINT		PWM11
GPIO3 [1.8V only]	GPIO_[54]	下拉	启用	GPIO[54]	GMAC2_MDC	UART3_RTSn	SSP0_RXD	PCIeA_EINTEG	I2C1_SCL	PWM12
GPIO3 [1.8V only]	GPIO_[55]	下拉	启用	GPIO[55]	GMAC2_MDIO	UART3_RXD	SSP0_SCLK	R.UART3_RXD	I2C1_SDA	PWM13
GPIO3 [1.8V only]	GPIO_[56]	下拉	启用	GPIO[56]	GMAC2_INT_N	UART3_TXD	SSP0_FRM	R.UART3_TXD		PWM14
GPIO3 [1.8V only]	GPIO_[57]	下拉	启用	GPIO[57]	GMAC2_CLK_REF	R.UART2_TXD	R.CAN0_RXD	eDP0_HPD	R.I2C0_SCL	PWM15
GPIO3 [1.8V only]	GPIO_[58]	下拉	启用	GPIO[58]	GMAC2_PPS	R.UART2_RXD	R.CAN0_TXD	PCIeC_PERSTn	R.I2C0_SDA	PWM16
GPIO3 [1.8V only]	GPIO_[59]	下拉	启用	GPIO[59]	R.GMAC3_RXDV	R.UART5_TXD		PCIeC_WAKEn	R.I2C1_SCL	PWM17
GPIO3 [1.8V only]	GPIO_[60]	上拉	启用	GPIO[60]	R.GMAC3_RX_D0	R.UART5_RXD	R.SSP0_TXD	PCIeC_CLKREQn	R.I2C1_SDA	PWM18
GPIO3 [1.8V only]	GPIO_[61]	上拉	启用	GPIO[61]	R.GMAC3_RX_D1		R.SSP0_RXD	PCIeC_PRSNT2n	I2C6_SCL	PWM19
GPIO3 [1.8V only]	GPIO_[62]	下拉	启用	GPIO[62]	R.GMAC3_RX_CLK		R.SSP0_SCLK	PCIeC_ATTn	I2C6_SDA
GPIO3 [1.8V only]	GPIO_[63]	下拉	启用	GPIO[63]	R.GMAC3_RX_D2	R.GPIO[18]	R.SSP0_FRM	PCIeC_PWRCTn	I2C5_SCL
GPIO3 [1.8V only]	GPIO_[64]	下拉	启用	GPIO[64]/Strap[4]	R.GMAC3_RX_D3	R.GPIO[19]	R.SSP1_TXD	PCIeC_AUXen	I2C5_SDA	R.PWM0
GPIO3 [1.8V only]	GPIO_[65]	下拉	启用	GPIO[65]/Strap[0]	R.GMAC3_TX_D0	R.GPIO[20]	R.SSP1_RXD			R.PWM1
GPIO3 [1.8V only]	GPIO_[66]	下拉	启用	GPIO[66]/Strap[1]	R.GMAC3_TX_D1	R.GPIO[21]	R.SSP1_SCLK			R.PWM2
GPIO3 [1.8V only]	GPIO_[67]	下拉	启用	GPIO[67]	R.GMAC3_TX_CLK	R.GPIO[22]	R.SSP1_FRM	CLK_CAMCK4	PCIeC_PWRDet	R.PWM3
GPIO3 [1.8V only]	GPIO_[68]	下拉	启用	GPIO[68]/Strap[2]	R.GMAC3_TX_D2		eSPI0_D0		SSP3_TXD
GPIO3 [1.8V only]	GPIO_[69]	下拉	启用	GPIO[69]/Strap[3]	R.GMAC3_TX_D3	SSPA4_CLK	eSPI0_D1		SSP3_RXD
GPIO3 [1.8V only]	GPIO_[70]	上拉	启用	GPIO[70]	R.GMAC3_TX_EN	SSPA4_FRM	eSPI0_D2	IR1_RX	MNCLK_OUT1	SSP3_SCLK
GPIO3 [1.8V only]	GPIO_[71]	上拉	启用	GPIO[71]	R.GMAC3_MDC	SSPA4_TXD	eSPI0_D3	R.IR0_RX	MNCLK_OUT2	SSP3_FRM
GPIO3 [1.8V only]	GPIO_[72]	上拉	启用	GPIO[72]	R.GMAC3_MDIO	SSPA4_RXD	eSPI0_CS	e/DP1_HPD	DSI0_TE
GPIO3 [1.8V only]	GPIO_[73]	上拉	启用	GPIO[73]	R.GMAC3_INT_N	SSPA4_SYSCLK	eSPI0_CLK	R.IR1_RX	USB20_HOST_DRV
GPIO3 [1.8V only]	GPIO_[74]	下拉	启用	GPIO[74]	R.GMAC3_CLK_REF	CLK_CAMCK2	eSPI0_RESETN	VCXO_REQ	USB30H-1_DRV	R.I2C0_SCL
GPIO3 [1.8V only]	GPIO_[75]	下拉	启用	GPIO[75]	R.GMAC3_PPS	CLK_CAMCK1	eSPI0_ALERT	VCXO_OUT	USB30H-2_DRV	R.I2C0_SDA
GPIO4 [1.8V/3.3V]	GPIO_[76]	下拉	启用	GPIO[76]	R.SSPA0_CLK	SSPA2_CLK	UART8_TXD	CAN0_TXD	PCIeE_PERSTn	I2C0_SCL
GPIO4 [1.8V/3.3V]	GPIO_[77]	下拉	启用	GPIO[77]	R.SSPA0_FRM	SSPA2_FRM	UART8_RXD	CAN0_RXD	PCIeE_WAKEn	I2C0_SDA
GPIO4 [1.8V/3.3V]	GPIO_[78]	下拉	启用	GPIO[78]	R.SSPA0_TXD	SSPA2_TXD	UART8_CTS		PCIeE_CLKREQn	I2C1_SCL
GPIO4 [1.8V/3.3V]	GPIO_[79]	下拉	启用	GPIO[79]	R.SSPA0_RXD	SSPA2_RXD	UART8_RTS		PCIeA_PERSTn	I2C1_SDA
GPIO4 [1.8V/3.3V]	GPIO_[80]	下拉	启用	GPIO[80]	R.SSPA0_SYSCLK	SSPA2_SYSCLK	R.UART4_TXD	CAN3_RXD	PCIeA_WAKEn	I2C2_SCL
GPIO4 [1.8V/3.3V]	GPIO_[81]	下拉	启用	GPIO[81]	SSP0_TXD	SSA0_CLK	R.UART4_RXD	CAN3_TXD	PCIeA_CLKREQn	I2C2_SDA
GPIO4 [1.8V/3.3V]	GPIO_[82]	下拉	启用	GPIO[82]	SSP0_RXD	SSA0_FRM	UART9_CTSn	UART5_RXD	PCIeA_PRSNT2n	I2C3_SCL
GPIO4 [1.8V/3.3V]	GPIO_[83]	下拉	启用	GPIO[83]	SSP0_SCLK	SSA0_TXD	UART9_RTSn	UART5_TXD	PCIeA_ATTn	I2C3_SDA
GPIO4 [1.8V/3.3V]	GPIO_[84]	下拉	启用	GPIO[84]	SSP0_FRM	SSA0_RXD	UART9_TXD	USB30_B_DRV	PCIeA_PWRCTn	DSI0_TE
GPIO4 [1.8V/3.3V]	GPIO_[85]	下拉	启用	GPIO[85]	CLK_CAMCK3	SSA0_SYSCLK	UART9_RXD	USB30_C_DRV	PCIeA_AUXen
GPIO4 [1.8V/3.3V]	GPIO_[86]	下拉	启用	GPIO[86]	R.SSP0_TXD	R.eSPI0_D0	UART4_TXD	CAN2_TXD	PCIeA_PWRDet	USB30_DRD_DIR
GPIO4 [1.8V/3.3V]	GPIO_[87]	下拉	启用	GPIO[87]	R.SSP0_RXD	R.eSPI0_D1	UART4_RXD	CAN2_RXD	PCIeA_MRLn	PCIeB_PRSNT2n
GPIO4 [1.8V/3.3V]	GPIO_[88]	下拉	启用	GPIO[88]	R.SSP0_SCLK	R.eSPI0_D2	R.UART3_TXD	PCIeB_PERSTn	PCIeA_ATNLED	CAN1_RXD
GPIO4 [1.8V/3.3V]	GPIO_[89]	下拉	启用	GPIO[89]	R.SSP0_FRM	R.eSPI0_D3	R.UART3_RXD	PCIeB_WAKEn	PCIeA_PWRLED	CAN1_TXD
GPIO4 [1.8V/3.3V]	GPIO_[90]	下拉	启用	GPIO[90]	DSI0_TE	R.eSPI0_CS	UART4_CTSn	PCIeB_CLKREQn	PCIeA_EINT	R.CAN0_RXD
GPIO4 [1.8V/3.3V]	GPIO_[91]	下拉	启用	GPIO[91]	R.GPIO[23]	R.eSPI0_CLK	UART4_RTSn	eSPI0_D0	PCIeA_EINTEG	R.CAN0_TXD
GPIO4 [1.8V/3.3V]	GPIO_[92]	下拉	启用	GPIO[92]	R.GPIO[24]	R.eSPI0_RESETN		eSPI0_D1	R.PWM5	DSI0_TE
GPIO4 [1.8V/3.3V]	GPIO_[93]	上拉	启用	GPIO[93]	R.GPIO[25]	R.eSPI0_ALERT	UART0_TXD	eSPI0_D2	I2C5_SCL	R.PWM4
GPIO4 [1.8V/3.3V]	GPIO_[94]	下拉	启用	GPIO[94]	R.GPIO[26]		UART0_RXD	eSPI0_D3	I2C5_SDA	R.PWM6
GPIO4 [1.8V/3.3V]	GPIO_[95]	下拉	启用	GPIO[95]	R.GPIO[27]	UART1_TXD<secure domain>	USB30_DRD_ID	eSPI0_CS		PWM1
GPIO4 [1.8V/3.3V]	GPIO_[96]	下拉	启用	GPIO[96]		UART1_RXD<secure domain>	USB30_DRD_VBUSON	eSPI0_CLK		PWM2
GPIO4 [1.8V/3.3V]	GPIO_[97]	下拉	启用	GPIO[97]	UART2_TXD	UART1_CTS<secure domain>	USB30_DRD_DRV	eSPI0_RESETN	e/DP0_HPD	PWM3
GPIO4 [1.8V/3.3V]	GPIO_[98]	下拉	启用	GPIO[98]	UART2_RXD	UART1_RTS<secure domain>	CLK32K_OUT	eSPI0_ALERT	e/DP1_HPD
GPIO5 [1.8V/3.3V]	GPIO_[99]	下拉	启用	GPIO[99]	SSP3_TXD	SSPA3_CLK	UART4_TXD	R.CAN2_TXD		CLK_CAMCK4
GPIO5 [1.8V/3.3V]	GPIO_[100]	下拉	启用	GPIO[100]	SSP3_RXD	SSPA3_FRM	UART4_RXD	R.CAN2_RXD	PCIeD_PRSNT2n	CLK32K_OUT
GPIO5 [1.8V/3.3V]	GPIO_[101]	下拉	启用	GPIO[101]	SSP3_SCLK	SSPA3_TXD	UART4_CTS	CAN4_RXD	PCIeD_ATTn	MNCLK_OUT1
GPIO5 [1.8V/3.3V]	GPIO_[102]	下拉	启用	GPIO[102]	SSP3_FRM	SSPA3_RXD	UART4_RTS	CAN4_TXD	PCIeD_PWRCTn	I2C1_SCL
GPIO5 [1.8V/3.3V]	GPIO_[103]	下拉	启用	GPIO[103]		SSPA3_SYSCLK	USB20_HOST_DRV	CAN3_TXD	PCIeD_AUXen	I2C1_SDA
GPIO5 [1.8V/3.3V]	GPIO_[104]	下拉	启用	GPIO[104]	SSP0_TXD	SSP2_TXD	USB30H-1_DRV	CAN3_RXD	PCIeD_PWRDet
GPIO5 [1.8V/3.3V]	GPIO_[105]	下拉	启用	GPIO[105]	SSP0_RXD	SSP2_RXD	R.I2C1_SCL	I2C3_SCL	PCIeD_PERSTn	PWM17
GPIO5 [1.8V/3.3V]	GPIO_[106]	下拉	启用	GPIO[106]	SSP0_SCLK	SSP2_SCLK	R.I2C1_SDA	I2C3_SDA	PCIeD_WAKEn	PWM18
GPIO5 [1.8V/3.3V]	GPIO_[107]	下拉	启用	GPIO[107]	SSP0_FRM	SSP2_FRM	R.CAN4_TXD	USB30_DRD_DIR	PCIeD_CLKREQn	PWM19
GPIO5 [1.8V/3.3V]	GPIO_[108]	下拉	启用	GPIO[108]	R.SSP1_TXD	USB20_HOST_DRV	R.CAN4_RXD	IR0_RX	PCIeA_PERSTn
GPIO5 [1.8V/3.3V]	GPIO_[109]	下拉	启用	GPIO[109]	R.SSP1_RXD		R.UART0_TXD	CAN1_TXD	PCIeA_WAKEn	R.PWM6
GPIO5 [1.8V/3.3V]	GPIO_[110]	下拉	启用	GPIO[110]			R.UART0_RXD	CAN1_RXD	PCIeA_CLKREQn	R.PWM7
GPIO5 [1.8V/3.3V]	GPIO_[111]	下拉	启用	GPIO[111]	SSP1_TXD	SSPA0_CLK	ucie_deSCL	I2C4_SCL	USB30_DRD_INT	R.PWM8
GPIO5 [1.8V/3.3V]	GPIO_[112]	下拉	启用	GPIO[112]	SSP1_RXD	SSPA0_FRM	ucie_deSDA	I2C4_SDA	USB30_D_DRV	R.PWM9
GPIO5 [1.8V/3.3V]	GPIO_[113]	下拉	启用	GPIO[113]	SSP1_SCLK	SSPA0_TXD	R.GPIO[30]		PCIeB_PERSTn
GPIO5 [1.8V/3.3V]	GPIO_[114]	下拉	启用	GPIO[114]	SSP1_FRM	SSPA0_RXD	R.GPIO[31]		PCIeB_WAKEn
GPIO5 [1.8V/3.3V]	GPIO_[115]	下拉	启用	GPIO[115]		SSPA0_SYSCLK	R.GPIO[32]	I2C0_SCL	PCIeB_CLKREQn	R.I2C0_SCL
GPIO5 [1.8V/3.3V]	GPIO_[116]	下拉	启用	GPIO[116]	R.SSP1_SCLK	USB30_DRD_ID	R.GPIO[33]	I2C0_SDA	PCIeB_PRSNT2n	R.I2C0_SDA
GPIO5 [1.8V/3.3V]	GPIO_[117]	下拉	启用	GPIO[117]	R.SSP1_FRM	USB30_DRD_VBUSON	R.GPIO[34]		PCIeB_ATTn
GPIO5 [1.8V/3.3V]	GPIO_[118]	下拉	启用	GPIO[118]	UART1_RTSn<secure domain>	USB30_DRD_DRV	R.GPIO[35]		PCIeB_PWRCTn
GPIO5 [1.8V/3.3V]	GPIO_[119]	下拉	启用	GPIO[119]	UART1_CTSn<secure domain>	USB30_DRD_INT			PCIeB_AUXen
GPIO5 [1.8V/3.3V]	GPIO_[120]	上拉	启用	GPIO[120]	UART1_RXD<secure domain>	I2C2_SCL	R.CAN3_TXD	CAN4_TXD	PCIeB_PWRDet
GPIO5 [1.8V/3.3V]	GPIO_[121]	上拉	启用	GPIO[121]	UART1_TXD<secure domain>	I2C2_SDA	R.CAN3_RXD	CAN4_RXD	PCIeB_MRLn
GPIO5 [1.8V/3.3V]	GPIO_[122]	上拉	启用	GPIO[122]	MMC2_DAT[3]	SSPA1_CLK	UART6_TXD	R.UART0_TXD	PCIeB_ATNLED
GPIO5 [1.8V/3.3V]	GPIO_[123]	上拉	启用	GPIO[123]	MMC2_DAT[2]	SSPA1_FRM	UART6_RXD	R.UART0_RXD	PCIeB_PWRLED
GPIO5 [1.8V/3.3V]	GPIO_[124]	上拉	启用	GPIO[124]	MMC2_DAT[1]	SSPA1_TXD	PCIeD_PERSTn	e/DP0_HPD	PCIeB_EINT
GPIO5 [1.8V/3.3V]	GPIO_[125]	上拉	启用	GPIO[125]	MMC2_DAT[0]	SSPA1_RXD	PCIeD_WAKEn	e/DP1_HPD	PCIeB_EINTEG
GPIO5 [1.8V/3.3V]	GPIO_[126]	上拉	启用	GPIO[126]	MMC2_CMD	SSPA1_SYSCLK	PCIeD_CLKREQn	I2C5_SCL
GPIO5 [1.8V/3.3V]	GPIO_[127]	下拉	启用	GPIO[127]	MMC2_CLK		PCIeD_PRSNT2n	I2C5_SDA	USB30_C_DRV

5. 电气特性

5.1 引脚交流/直流工作条件

下表列出了推荐的工作条件。

模块（Module）	符号/引脚（Symbol/Pin）	最小值（Min）	典型值（Typ）	最大值（Max）
CPU	VDD08_X100	0.72V	0.8V	1.05V
	VDD08_M1A100	0.72V	0.8V	0.88V
PLL	AVDD08_PLL1	0.76V	0.8V	0.88V
	AVDD08_PLL234	0.76V	0.8V	0.88V
	AVDD08_PLL567	0.76V	0.8V	0.88V
	AVDD18_PLL1	1.71V	1.8V	1.96V
	AVDD18_PLL234	1.71V	1.8V	1.96V
	AVDD18_PLL567	1.71V	1.8V	1.96V
PLL-DDR	AVDD08_PLL_DDR0	0.76V	0.8V	0.88V
	AVDD08_PLL_DDR1	0.76V	0.8V	0.88V
	AVDD1V8_PLL_DDR0	1.71V	1.8V	1.96V
	AVDD1V8_PLL_DDR1	1.71V	1.8V	1.96V
CSI	AVDD08_CSI0	0.76V	0.8V	0.88V
	AVDD08_CSI1	0.76V	0.8V	0.88V
	AVDD08_CSI2	0.76V	0.8V	0.88V
	AVDD18_CSI0	1.71V	1.8V	1.96V
	AVDD18_CSI1	1.71V	1.8V	1.96V
	AVDD18_CSI2	1.71V	1.8V	1.96V
DDR	VAA1V8_VDD2H_DDR	1.674V	1.8V	1.98V
	VDD2H_DDR	1.01V/1.045V (LP5/LP4x)	1.05V/1.1V (LP5/LP4x)	1.12V/1.155V (LP5/LP4x)
	VDDQ_DDR	0.47V/0.57V (LP5/LP4x)	0.5V/0.6V (LP5/LP4x)	0.57V/0.63V (LP5/LP4x)
	VDD0V8_DDR	0.744V	0.8V	0.88V
DSI	AVDD08_DSI	0.76V	0.8V	0.88V
	AVDD12_DSI	1.14V	1.2V	1.32V
	AVDD18_DSI	1.71V	1.8V	1.96V
EDP	AVDD18_EDP0	1.674V	1.8V	1.98V
	DVDD08_EDP0	0.744V	0.8V	0.88V
EDP1	AVDD18_EDP1	1.674V	1.8V	1.98V
	DVDD08_EDP1	0.744V	0.8V	0.88V
EMMC	AVDD08_EMMC	0.744V	0.8V	0.88V
	VCC18_EMMC	1.674V	1.8V	1.98V
FUSE	FUSE_AVDD18	1.71V	1.8V	1.96V
GPIO	VCC18_GPIO1	1.674V	1.8V	1.98V
	VCC18_GPIO2	1.674V	1.8V	1.98V
	VCC18_GPIO3	1.674V	1.8V	1.98V
	VCC18_GPIO4	1.674V	1.8V	1.98V
	VCC18_GPIO5	1.674V	1.8V	1.98V
	VCC18_PMIC	1.674V	1.8V	1.98V
	VCC1833_GPIO1	1.674V/2.97V	1.8V/3.3V	1.98V/3.63V
	VCC1833_GPIO2	1.674V/2.97V	1.8V/3.3V	1.98V/3.63V
	VCC1833_GPIO4	1.674V/2.97V	1.8V/3.3V	1.98V/3.63V
	VCC1833_GPIO5	1.674V/2.97V	1.8V/3.3V	1.98V/3.63V
	VCC1833_QSPI	1.674V/2.97V	1.8V/3.3V	1.98V/3.63V
	VCC1833_MMC1	1.674V/2.97V	1.8V/3.3V	1.98V/3.63V
OSC	AVDD08_OSC	0.76V	0.8V	0.88V
	AVDD18_OSC	1.71V	1.8V	1.96V
PICE PHY0	AVDD08_PCIeA	0.744V	0.8V	0.88V
	AVDD18_PCIeA	1.674V	1.8V	1.98V
PICE PHY1	AVDD08_PCIeB	0.744V	0.8V	0.88V
	AVDD18_PCIeB	1.674V	1.8V	1.98V
PICE PHY2	AVDD08_PCIeC/USB3-B	0.744V	0.8V	0.88V
	AVDD18_PCIeC/USB3-B	1.674V	1.8V	1.98V
PICE PHY3	AVDD08_PCIeD/USB3-C	0.744V	0.8V	0.88V
	AVDD18_PCIeD/USB3-C	1.674V	1.8V	1.98V
PICE PHY4	AVDD08_PCIeE/USB3-D	0.744V	0.8V	0.88V
	AVDD18_PCIeE/USB3-D	1.674V	1.8V	1.98V
PICE PHY5	AVDD08_PCIe5	0.744V	0.8V	0.88V
	AVDD18_PCIe5	1.674V	1.8V	1.98V
UCIE	UCIE_VCCAON_0V8	0.76V	0.8V	0.84V
	UCIE_VCCIO_0V8	0.76V	0.8V	0.84V
	UCIE_VCCPLL_1P2V	1.116V	1.2V	1.236V
	UCIE_VDD_0V8	0.76V	0.8V	0.84V
	UCIE_VDDBH_0V9	0.855V	0.9V	0.945V
	UCIE_VDDVPH0_0V9	0.855V	0.9V	0.945V
UFS	UFS_VCC_1V8	1.71V	1.8V	1.96V
	UFS_VCCQ_1V2	1.14V	1.2V	1.32V
	UFS_VDDU_0V8	0.76	0.8V	0.88V
USB2	AVDD08_B_USB20	0.744V	0.8V	0.88V
	AVDD08_C_USB20	0.744V	0.8V	0.88V
	AVDD08_D_USB20	0.744V	0.8V	0.88V
	AVDD08_USB20_Host	0.744V	0.8V	0.88V
	AVDD18_B_USB20	1.674V	1.8V	1.98V
	AVDD18_C_USB20	1.674V	1.8V	1.98V
	AVDD18_D_USB20	1.674V	1.8V	1.98V
	AVDD18_USB20_Host	1.674V	1.8V	1.98V
	AVDD33_B_USB20	3.069V	3.3V	3.63V
	AVDD33_C_USB20	3.069V	3.3V	3.63V
	AVDD33_D_USB20	3.069V	3.3V	3.63V
	AVDD33_DRD_USB	3.069V	3.3V	3.63V
	AVDD33_USB20_Host	3.069V	3.3V	3.63V
USB3-DRD	AVDD08_DRD_USB	0.744V	0.8V	0.88V
	AVDD18_DRD_USB	1.674V	1.8V	1.98V

5.2 绝对最大直流额定值

5.2.1 引脚参数

模块（Module）	符号/引脚（Symbol/Pin）	最小值（Min）	最大值（Max）
CPU	VDD08_X100	-0.3V	1.05V
	VDD08_M1A100	-0.3V	0.88V
Digital Power	VCC_M1	-0.3V	0.88V
PLL	AVDD08_PLL1	-0.3V	0.88V
	AVDD08_PLL234	-0.3V	0.88V
	AVDD08_PLL567	-0.3V	0.88V
	AVDD18_PLL1	-0.3V	1.96V
	AVDD18_PLL234	-0.3V	1.96V
	AVDD18_PLL567	-0.3V	1.96V
PLL-DDR	AVDD08_PLL_DDR0	-0.3V	0.88V
	AVDD08_PLL_DDR1	-0.3V	0.88V
	AVDD1V8_PLL_DDR0	-0.3V	1.96V
	AVDD1V8_PLL_DDR1	-0.3V	1.96V
CSI	AVDD08_CSI0	-0.3V	0.88V
	AVDD08_CSI1	-0.3V	0.88V
	AVDD08_CSI2	-0.3V	0.88V
	AVDD18_CSI0	-0.3V	1.96V
	AVDD18_CSI1	-0.3V	1.96V
	AVDD18_CSI2	-0.3V	1.96V
DDR	VAA1V8_VDD2H_DDR	-0.3V	1.98V
	VDD2H_DDR	-0.3V	1.12V
	VDDQ_DDR	-0.3V	0.57V
	VDD0V8_DDR	-0.3V	0.88V
DSI	AVDD08_DSI	-0.3V	0.88V
	AVDD12_DSI	-0.3V	1.32V
	AVDD18_DSI	-0.3V	1.96V
EDP	AVDD18_EDP0	-0.3V	1.98V
	DVDD08_EDP0	-0.3V	0.88V
EDP1	AVDD18_EDP1	-0.3V	1.98V
	DVDD08_EDP1	-0.3V	0.88V
EMMC	AVDD08_EMMC	-0.3V	0.88V
	VCC18_EMMC	-0.3V	1.98V
FUSE	FUSE_AVDD18	-0.3V	1.96V
GPIO	VCC18_GPIO1	-0.3V	1.98V
	VCC18_GPIO2	-0.3V	1.98V
	VCC18_GPIO3	-0.3V	1.98V
	VCC18_GPIO4	-0.3V	1.98V
	VCC18_GPIO5	-0.3V	1.98V
	VCC18_PMIC	-0.3V	1.98V
	VCC1833_GPIO1	-0.3V	1.98V/3.63V
	VCC1833_GPIO2	-0.3V	1.98V/3.63V
	VCC1833_GPIO4	-0.3V	1.98V/3.63V
	VCC1833_GPIO5	-0.3V	1.98V/3.63V
	VCC1833_QSPI	-0.3V	1.98V/3.63V
	VCC1833_MMC1	-0.3V	1.98V/3.63V
OSC	AVDD08_OSC	-0.3V	0.88V
	AVDD18_OSC	-0.3V	1.96V
PICE PHY0	AVDD08_PCIeA	-0.3V	0.88V
	AVDD18_PCIeA	-0.3V	1.98V
PICE PHY1	AVDD08_PCIeB	-0.3V	0.88V
	AVDD18_PCIeB	-0.3V	1.98V
PICE PHY2	AVDD08_PCIeC/USB3-B	-0.3V	0.88V
	AVDD18_PCIeC/USB3-B	-0.3V	1.98V
PICE PHY3	AVDD08_PCIeD/USB3-C	-0.3V	0.88V
	AVDD18_PCIeD/USB3-C	-0.3V	1.98V
PICE PHY4	AVDD08_PCIeE/USB3-D	-0.3V	0.88V
	AVDD18_PCIeE/USB3-D	-0.3V	1.98V
PICE PHY5	AVDD08_PCIe5	-0.3V	0.88V
	AVDD18_PCIe5	-0.3V	1.98V
UCIE	UCIE_VCCAON_0V8	-0.3V	0.84V
	UCIE_VCCIO_0V8	-0.3V	0.84V
	UCIE_VCCPLL_1P2V	-0.3V	1.236V
	UCIE_VDD_0V8	-0.3V	0.84V
	UCIE_VDDBH_0V9	-0.3V	0.945V
	UCIE_VDDVPH0_0V9	-0.3V	0.945V
UFS	UFS_VCC_1V8	-0.3V	1.96V
	UFS_VCCQ_1V2	-0.3V	1.32V
	UFS_VDDU_0V8	-0.3V	0.88V
USB2	AVDD08_B_USB20	-0.3V	0.88V
	AVDD08_C_USB20	-0.3V	0.88V
	AVDD08_D_USB20	-0.3V	0.88V
	AVDD08_USB20_Host	-0.3V	0.88V
	AVDD18_B_USB20	-0.3V	1.98V
	AVDD18_C_USB20	-0.3V	1.98V
	AVDD18_D_USB20	-0.3V	1.98V
	AVDD18_USB20_Host	-0.3V	1.98V
	AVDD33_B_USB20	-0.3V	3.63V
	AVDD33_C_USB20	-0.3V	3.63V
	AVDD33_D_USB20	-0.3V	3.63V
	AVDD33_DRD_USB	-0.3V	3.63V
	AVDD33_USB20_Host	-0.3V	3.63V
USB3-DRD	AVDD08_DRD_USB	-0.3V	0.88V
	AVDD18_DRD_USB	-0.3V	1.98V

5.2.2 封装参数

项目（Item）	符号（Symbol）	最小值（Min）	最大值（Max）
工作温度（工业级标准）	Ta	-40°C	85°C
结温	Tj	N/A	125°C
存储温度	Tstg	-40°C	125°C

5.3 热特性

热阻：0.23℃/W （带散热盖）

5.4 引脚最大电流

TBD

5.5 上电/掉电时序

TBD

6. 回流焊温度曲线

TBD
